В конце текста предупреждение! Прочитать — потом пользоваться.
На автомобилях w124 с двигателями m111 и m104, если горит лампочка ABS — это не всегда говорит о неисправности, в принципе, вечной тормозной системы, а чаще всего говорит о том что на мозги нет питания. Ни на мозги ABS, ни на мозги автомобиля. И двигатель работает в аварийном режиме. Так было и у меня.
Пришлось собрать чудо коробочку, со светодиодом, кнопкой и тремя проводами в колодку диагностики.
Схема очень простая:
+ светодиода на 16 пин диагностической колодки
— светодиода на 8 пин диагностической колодки
1 контакт кнопки так же на 8 пин диагностической колодки
2 контакт кнопки на 1 пин диагностической колодки
Полный размер
Кнопка не должна быть переключателем (без фиксации) — я взял с одной из старых сигналок.
Светодиод с резистором 1 кОм на положительной ноге я выпаял из сломанной кнопки обогрева заднего стекла.
Проводов у меня много))
Коробочку взял от датчика удара старой сигналки.
Получилось вот такое нехитрое и работоспособное устройство
Полный размер
Светодиод «горит»
Полный размер
Работа с устройством очень проста.
Чтение ошибок:
1. Подключаем устройство к диагностической колодке
2. Включаем зажигание во 2 положение
3. Нажимаем кнопку и удерживаем ее 4-5 сек, отпускам
4. Считаем вспышки светодиода (1 вспышка — ошибок нет)
5. Записываем ошибку
6. Возвращаемся к пункту 3 (пока не высветится 1 записанный вами код — они цикличны, если есть вероятность что вы сбились со счета перепроверьте себе парой прогонов)
7. Выключаем зажигание
Сброс ошибок:
1. Включаем зажигание
2. Нажимаем и удерживаем 4-5 сек кнопку
3. Видим код неисправности отличный от 01
4. Нажимаем и удерживаем кнопку 8 сек
5. Выключаем зажигание
6. Возвращаемся к пункту 1, до того пока не возникнет код 01 — отсутствие ошибок.
Ошибки стерты.
Ошибки (система PMS)
01 — Никаких ошибок нет
02 — Датчик температуры охлаждающей жидкости
03 — Датчик температуры воздуха
04 — Датчик давления воздуха во впускном коллекторе
05 — Датчик положения дросселя
06 — Датчик положения дросселя
07 — Клапан регулировки частоты Холостого Хода (далее ХХ)
08 — Клапан регулировки частоты ХХ
09 — Датчик кислорода
11 — Датчик кислорода
13 — Датчик кислорода
14 — Форсунки 2 и 3, или 1 и 3, 2 и 4
15 — Форсунки 2 и 4
20 — Датчик кислорода
21 — Первичная цепь системы зажигания — цилиндр 1 и 4
22 — Первичная цепь системы зажигания — цилиндр 2 и 3
24 — Датчик частоты вращения двигателя
26 — MKV кодирующая заглушка
27 — Цепь тахометра
28 — Датчик скорости автомобиля
29 — Клапан электромагнитного привода вторичной дроссельной заслонки, реле подогрева
30 — Цепь топливного насоса
36 — Электромагнитный клапан угольного фильтра
37 — Автоматическая трансмиссия
49 — Электронный модуль управления (ECM)
Ошибки (система HFM)
01 — Никаких ошибок нет
02 — Датчик температуры охлаждающей жидкости
03 — Датчик температуры воздуха
04 — Датчик массы поступающего воздуха (MAF)
05 — Переключатель дроссельной заслонки
06 — Датчик положения дросселя
07 — Датчик положения дросселя
08 — Клапан регулировки частоты ХХ
09 — Датчик кислорода
11 — Датчик кислорода
13 — Датчик кислорода
14 — Форсунка 1
15 — Форсунка 2
16 — Форсунка 3
17 — Форсунка 4
18 — Форсунка 5
19 — Форсунка 6
20 — Датчик кислорода
21 — только м104 Катушка зажигания, пропуски зажигания в цилиндрах 1,6
22 — Катушка зажигания, пропуски зажигания в цилиндрах 1,4 * для м104 цил 2-5
23 — Катушка зажигания, пропуски зажигания в цилиндрах 2,3 * для м104 цил 3-4
24 — Датчик угла поворота коленвала
25 — Датчик положения распредвала
26 — Электронный модуль управления (ECM)
27 — Датчик скорости вращения коленвала
28 — Датчик скорости автомобиля
29 — Клапан электромагнитного привода вторичной дроссельной заслонки, реле нагревателя или цепь
30 — Реле топливного насоса
31 — Датчик детонации 1
32 — Датчик детонации 2
33(32) — Установка момента зажигания
34 — Цепь управления датчиком детонации в ECM
35(34) — Датчик кислорода
36 — Электромагнитный клапан угольного фильтра
37 — Автоматическая трансмиссия
38 — Привод фаз газораспределения
43 — Нет сигнала стартера, клемма 50
Управление длительностью замкнутого состояния контактов прерывателя в выходном каскаде зажигания
49 — Электронный модуль (ECM)
50 — с 01/94 Неправильное кодирование электронного модуля управления (ECM) / с 12/94гв инфракрасный сигнал блока управления / с 12/94гв Попытка запуска при блокировке системы инфракрасным сигналом
* 33(32) и 35(34) — считаю что в оригинале ошибка — в скобках дублирующие значения в оригинале, поэтоу написал оба значения, вопрос спорный.
* Для м104 ошибки по катушкам курсивом! На м111 не бывает ошибок 18,19, 21.
Видео работы с этим чудоустройством, чтение ошибок, стирание ошибок.
Всем понимания своих железных коней
YarHiFi-1!
Дополнительно на английском, если перевод был не совсем точен:
FAULT CODE TABLE
1 No fault found
2 Engine Coolant temperature sensor
3 Intake air temperature sensor
4 Hot film mass air flow sensor
5 CTP switch
6 Not used
7 Not used
8 Idle speed control (ISC) system at upper or lower control stop or CC or EA indicates «limp
home» mode.
9 O2S 1 (before TWC) — voltage too high, circuit open or voltage implausible
10 O2S 2 (after TWC)voltage too high, circuit open or voltage implausible
11 O2S 1 heater (before TWC) — Current too high/low or short circuit.
12 O2S 2 heater (after TWC) — Current too high/low or short circuit.
13 O2S (Lambda) control system operating at rich or lean limit
14 Injector, cylinder 1
15 Injector, cylinder 2
16 Injector, cylinder 3
17 Injector, cylinder 4
18 Injector, cylinder 5
19 Injector, cylinder 6
20 Self-adaptation at idle speed or upper/lower partial load at rich or lean limit
21 Ignition output 3 or ignition coil for cylinder 1 and 6
22 Ignition output 1 or ignition coil for cylinder 2 and 5 (Engine 111, cylinder 1 and 4)
23 Ignition output 2 or ignition coil for cylinder 3 and 4 (Engine 111, cylinder 2 and 3)
24 CKP sensor or magnet for position sensor not recognized
25 CMP sensor not recognized or implausible
26 Not used
27 TN-signal (rpm signal ) — open or short to ground
28 VSS — open circuit
29 Not used
30 Fuel pump relay module — open or short circuit
31 Not used
32 Knock sensors 1 and /or 2
33 Maximum retard setting on at least one cylinder has been reached or the ignition angle
deviation between the individual cylinders is greater than 6 degrees crankshaft angle
34 Knock control-output switch in engine control module faulty Momentary fault in
self-adaptation closed throttle speed/partial load
35 Model 124,129 and 140 AIR pump switchover valve and/or electromagnetic AIR pump
clutch. Model 202 AIR pump switchover valve and/or AIR relay module
36 Purge control valve — open/short to ground or B+
37 Upshift delay switchover valve
38 Adjustable camshaft timing solenoid — open/short to ground or B+
39 Exhaust gas recirculation switchover valve — open/short to ground or B+
40 Transmission overload protection switch — open/short to ground or B+ or open or closed or
implausible
41 CAN communication from engine control module faulty
42 CAN communication from ASR, EA/CC/ISC module or diagnostic module (OBD II) faulty
43 Starter signal (circuit 50) not present
44 Not used
45 Fuel safety shut-off of electronic accelerator or cruise control active
46 Resonance intake manifold switchover valve — open/short to ground or B+
48 O2S 2 (after TWC) heating circuit relay module — open/short to ground or B+
49 Voltage supply at engine control module implausible/low volts
50 Engine control module faulty or not coded.
Постскриптум. НО! Это пособие, равно как и диагностика светодиодом — не являются истиной в последней инстанции — поэтому пользоваться нужно StarDiagnostic на станции где мастера умеют им пользоваться. Эта с позволения сказать «диагностика» только дает направление куда копать, но ни в коей мере не решает и не заменяет СтарДиагноз. Кроме того, для того чтобы решать проблемы, чаще всего необходимо запачкать руки, и есть вероятность перепотрошить не одну систему авто, чтоб выяснить где неисправность конкретно. Это устройство не будет делать это за вас.
Решил я продиагностировать своего коня
Нашел и интернете несколько способов как это сделать
Остановился на кнопке от дверного звонка
Для этого мне понадобилось:
1 Кнопка звонка
2 Обычный автомобильный диод с приборки
3 Три куска провода с фишками (папка)
4 Немного термоусадки
Вот собственно что у меня получилось
Схема подключения
Распиновка 16 ти контактного разьема
Вот видео о моих ошибках и о том как пользоваться звонком
У меня получилось 3 ошибки
4 Датчик массы поступающего воздуха (MAF)
9 Датчик кислорода (OS)
11 Датчик кислорода (OS)
То есть на замену ДМРВ и лямбда зонд
***Для считывания кодов из системы управления двигателем (16-ти контактный разъем) присоедините устройство следующим образом:

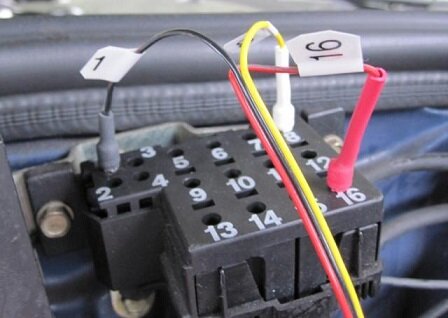

Подсоедините выключатель к клеммам 8 и 1 16-ти контактного разъема. Подсоедините светодиод между клеммами
16 (+) и 8 (-) Включите зажигание.
Нажмите кнопку устройства на 2-4 секунды. Через несколько секунд светодиод начнет мигать. Количество вспышек соответствует коду неисправности.
Для вывода следующего кода нажмите кнопку на 2-4 секунды снова, через несколько секунд светодиод начнет мигать, выводя следующий код неисправности.
После вывода последнего кода неисправности система начнет выдавать коды сначала.
Чтобы остановить считывание кодов – выключите зажигание.
Коды ошибокСистемы HFM:
01 — Никаких неисправностей. Продолжайте диагностику.
02 Датчик температуры охлаждающей жидкости (CTS)
03 Датчик температуры воздуха (ATS)
04 Датчик массы поступающего воздуха (MAF)
05 Переключатель дроссельной заслонки (TS)
06 Датчик положения дросселя (TPS)
07 Датчик положения дросселя (TPS)
08 Клапан регулировки частоты холостого хода (ISCV)
09 Датчик кислорода (OS)
11 Датчик кислорода (OS)
13 Датчик кислорода (OS)
14 Форсунка №1
15 Форсунка №2
16 Форсунка №3
17 Форсунка №4
20 Датчик кислорода (OS)
22 Катушка зажигания, пропуски зажигания в цил. №1,4
23 Катушка зажигания, пропуски зажигания в цил. Na2,3
24 Датчик угла поворота коленвала (CAS)
25 Датчик положения распредвала (СМР)
26 Электронный модуль управления (ЕСМ)
27 Датчик скорости вращения коленвала
28 Датчик скорости автомобиля (VSS)
29 Клапан электромагнитного привода вторичной дроссельной заслонки (VISV), реле нагревателя или цепь
30 Реле топливного насоса
32 Датчик детонации 1 (KS)
32 Датчик детонации 2 (KS)
33 Установка момента зажигания
34 Цепь управления датчиком детонации (KS) в ЕСМ
34 Датчик кислорода (OS)
36 Электромагнитный клапан угольного фильтра (CFSV)
37 Автоматическая трансмиссия (AT) или ее цепь
38 Привод фаз газораспределения
43 Нет сигнала стартера, клемма
50 Управление длительностью замкнутого состояния контактов прерывателя в выходном каскаде зажигания
49 Электронный модуль управления (ЕСМ)
50 Неправильное кодирование электронного модуля управления (ЕСМ), с 01/94
