Что такое динамическая ошибка сау

В
любой реальной CАУ
невозможно точное равенство задающего
воздействия g
и управляемой величины y.
Ошибку САУ при этом вычислим согласно
уравнению ошибки как разность этих
воздействий, т.е.:

Учитывая
историю переходных процессов, ошибку
можно представить в виде двух составляющих:
установившейся (статической) и переходной
(динамической):

В
линейных САУ установившаяся (статическая)
ошибка определяется частным решением
её дифференциального уравнения, а
переходная (динамическая) ошибка –
решением однородного дифференциального
уравнения.

Таким
образом, установившуюся ошибку САУ в
неподвижном состоянии называют
статической, а ошибку при переходных
режимах – динамической.

Текущая
ошибка отработки переменного сигнала
называется динамической ошибкой САУ.
Динамическая ошибка системы изменяется
с течением времени. Она зависит от
структуры, параметров и характера
изменения воздействий САУ.

38 Повышение качества и синтез линейных сау

В
системе регулирования по отклонению
установившаяся [ошибка имеет три
составляющие:

(⁵—²⁴)

|
где

—
ошибка воспроизведения задающего
воздействия
—
ошибка, вызываемая действием возмущений;
—
ошибка чувствительного элемента,
измеряющего рассогласование

Как
было показано в гл. 4, установившаяся
ошибка может [быть представлена в виде
ряда (4.3). При этом коэффициенты [ошибок
воспроизведения

вычисляют
по передаточной функции

замкнутой
системы для ошибки вос­произведения

Нужно,
заметить, что в статической системе

где
k
—
передаточный коэффициент разомкнутой
системна;
—
передаточный коэффициент прямой, цепи
от возмущения

до
выходной координаты у.

Следовательно,
уменьшение установившейся ошибки
постоянных значениях задающего
воздействия и возмущения достигается
увеличением передаточного коэффициента
разом­кнутой системы. Однако с
увеличением статической точности в
большинстве случаев уменьшаются запасы
устойчивости I
и при значительном увеличении k
система
становится неустойчи­вой.

Противоречие
между статической точностью и
устойчиво­стью проиллюстрировано на
рис. 5.9, где сплошными линиями показаны
логарифмические частотные характеристики
разом­кнутой системы с передаточной
функцией

при

Если
пере­даточный коэффициент увеличить
до k
— 60,
то ЛАЧХ при­нимает положение, показанное
пунктиром. Частота среза уве­личилась
и запас устойчивости по фазе уменьшился
с

до

Столь
малый запас по фазе совершенно недопустим.

При
повышении статической точности путем
увеличения передаточного коэффициента
k
разомкнутой
системы необхо­димы мероприятия для
обеспечения достаточного запаса
устой­чивости. Они будут рассмотрены
в следующем параграфе. Воз­можно,
вообще говоря, создание такой структуры
системы, ко­торая допускает неограниченное
увеличение передаточного коэффициента
k
разом­кнутой
цепи 121.

Другой
путь повы­шения статической точ­ности
— обеспечение астатизма. В астатической
системе младшие коэф­фициенты ошибки
имеют следующие значения:

где
k₀
—
передаточный ко­эффициент разомкнутой
системы называемый в данном случае
добротно­стью системы по скорости
(или коэффициентом доб­ротности
по скорости). Таким образом, в астатической
системе отсутствует уста­новившаяся
ошибка от постоянного задающего
воздействия и постоянных возмущений.

Для
астатизма относительно возмущения
интегрирующее звено должно быть введено
до точки, в которой приложено возмущение
(рис. 5.10).

Влияние
интегрирующего звена на динамические
свойства системы

где
сплошными линиями пока­заны
логарифмические частотные характеристики
системы с пе­редаточной функцией
(5.26). При введении в разомкнутую цепь
этой системы интегрирующего звена
характеристики прини­мают положение,
показанное пунктиром. Фазочастотная
харак­теристика переместилась вниз
на —90°, а амплитудно-частот­ная
характеристика повернулась вокруг
точки а
по
направле­нию часовой стрелки . В
результате запас устойчивости по фазе
уменьшился с

до
недопустимо малого значения

Система
остается устойчивой, но переходный
процесс будет сильно колебательным.
Кроме того, уменьшилась ча­стота среза
и переходные процессы будут более
продолжитель­ными.

Однако
в других ситуациях введение интегрирующего
зве­на может не только не ухудшить, а
даже улучшить динамиче­ские свойства

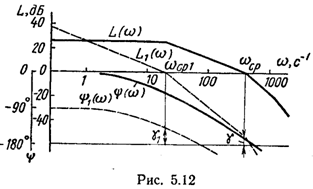

системы. Пусть, например, посто­янные
времени системы с передаточной функ­цией
(5.26) имеют сле­дующие значения: Т₁
=
= 0,05 с, Т₂
=
0,0025 с и T₃
= 0,001 с. Лога­рифмические частотные
характеристики разомк­нутой системы
показаны

При
введе­нии интегрирующего звена
характеристики принимают положе­ние,
показанное пунк­тирными линиями. В
данном случае ин­тегрирующее звено
уменьшило частоту среза, но запас
устой­чивости по фазе увеличился с

|до

.
Хотя быстродействие системы
уменьшилось, но уменьшилась и
колебательность.

Таким
образом, при повышении статической
точности путем введения интегрирующего
звена могут оказаться необхо­димыми
мероприятия по сохранению запасов
устойчивости САУ.

Значительно
лучшие результаты получают при получении
астатизма с помощью изодромного звена,
т. е- звена с передаточной функцией

постоянная
времени изодрома.

Если
постоянная времени

достаточно
велика, то запас устойчивости может
быть сохранен неизменным. Уменьшение
передаточного коэффициента разомкнутой
системы должно быть скомпенсировано
увеличением коэффициента усиления
усилителя. Следует учитывать, что при
большом значении

могут
увеличиться старшие коэффициенты
ошибки.

Астатизм
САУ относительно задающего воздействия
можно обеспечить более простыми
способами: неединичной обрат­ной
связью и масштабированием [3).

Структурная
схема системы с неединичной обратной
свя­зью показана на рис. 5.13, а.
В
установившемся режиме регу­лируемая
координата связана с постоянным задающим
воздей­ствием соотношением

(5.27)

где
k_n
—
передаточный коэффициент прямой цепи
системы.

Если
выполнить основную обратную связь
системы с коэффициентом

и
система относитель­но задающего
воздействия будет астатической.Структурная
схема системы масштабированием входной
(величины показана на рис. 5.13, б.
Ее
особенность — наличие

усилительного
звена с передаточным ко­эффициентом
m
на входе. В установив­шемся режиме

где
k
—
передаточный коэффициент разомкнутой
системы.

При
/л = 1 -f-
УЬ
получаем
у
= g₀
и
система является аста­тической
относительно задающего воздействия.

Недостаток
этих способов в том, что астатизм
обеспечива­ется только при сохранении
указанных соотношений между пе­редаточными
коэффициентами. Неточное определение
переда­точного коэффициента какого-либо
элемента системы и его изменение в
процессе эксплуатации ведут к появлению
стати­ческой ошибки. Астатизм,
достигнутый введением интегрирую­щего
или изодромного звена, сохраняется и
при изменении па­раметров системы.
Однако нужно иметь в виду, что введение
двух интегрирующих звеньев в систему,
состоящую из усили­тельных, апериодических
и колебательных звеньев, сделает ее
структурно-неустойчивой. Возможно
обеспечение астатизма и более высокого
порядка. При этом из-за введения большого
числа интегрирующих или изодромных
звеньев и мероприятий, обеспечивающих
требуемые динамические свойства,
структура САУ значительно усложняется.

Компенсация
внешнего воздействия (обеспечение
инвари­антности). Рассмотренные выше
способы улучшения статиче­ских и
динамических свойств системы связаны
лишь с изме­нениями параметров
элементов САУ и структуры ее отдельных
участков, но при этом не затрагивают
принципа действия си­стемы.

Помимо
принципа регулирования по отклонению
сущест­вует принцип регулирования
по внешнему воздействию. Значительный
эффект дает их одновременное ис­пользование.
В этом случае системы называются
комбиниро­ванными. Кроме замкнутого
контура они имеют дополнитель­ную
цепь влияния внешнего воздействия —
возмущения или задающего.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Помимо статистических ошибок точность работы систем радиоавтоматики характеризуется динамическими и переходными ошибками.

Динамическая ошибка – ошибка в установившемся режиме работы системы при действии на неё нестационарного сигнала.

Переходная ошибка – ошибка при работе системы в переходном процессе, который возникает при отработке начального рассогласования.

Динамическая точность работы систем радиоавтоматики определяется при медленно изменяющихся входных сигналах (воздействия, число производных от которых ограничено).

Cигнал относится к медленно изменяющемуся воздействию, так как число производных от этого сигнала неравных нулю, равно, а -я производная равна нулю. Гармонический сигнал не является медленно изменяющимся, так как число производных от него равно .

Переходные процессы в системах радиоавтоматики затухают значительно быстрее по сравнению с изменением медленно изменяющегося сигнала, поэтому и достигается установившейся динамический режим работы системы.

По определению передаточной функции рассогласования преобразование Лапласа для ошибки системы:

(6.1)

или в области действительного переменного

(6.2)

Число слагаемых в последнем выражении ограничено, так как сигнал является медленно изменяющимся воздействием. Для нахождения неизвестных коэффициентов , которые называются коэффициентами ошибки, известны три способа.

1)

2) Вторым способом коэффициенты ошибок находятся путём деления числителя передаточной функции ошибки на её знаменатель.

3) Для реализации третьего способа представим передаточную функцию ошибки в виде:

.

Перемножив полином знаменателя на (6.1), получим:

(6.3)

Приравняв коэффициенты при одинаковых степенях слева и справа в выражении (6.3), определим формулы для последовательного вычисления коэффициентов ошибок:

2 Влияние на ошибку системы коэффициента усиления системы и введение форсирующего звена

В инженерных расчётах коэффициенты ошибок удобнее рассчитывать через коэффициенты передаточной функции разомкнутой системы:

, (6.4)

где — порядок астатизма системы.

Первое слагаемое в выражении (6.2) называют ошибкой по положению, а коэффициент -коэффициентом ошибки по положению, второе слагаемое – ошибкой по скорости, а коэффициент — коэффициентом ошибки по скорости. Аналогично, третье слагаемое в (6.2) называют ошибкой по ускорению, а коэффициент — коэффициентом ошибки по ускорению.

В астатических системах первых коэффициентов ошибок равны нулю, где — порядок астатизма системы радиоавтоматики.

При анализе качества работы систем радиоавтоматики помимо вычисления ошибок при медленно изменяющихся сигналах приходится оценивать точность и при гармонических воздействиях. В этом случае нельзя применять метод коэффициентов ошибок, так как число производных от гармонического сигнала не ограничено. При этом для расчёта ошибок необходимо использовать частотные характеристики. По амплитудно-частотной характеристике ошибки вычисляется амплитуда колебаний ошибки, по фазочастотной характеристике – сдвиг колебаний ошибки относительно входного сигнала.

Пример 6.1. Найти динамическую ошибку при входном сигнале следящей системы, передаточная функция которой в разомкнутом состоянии

.

Преобразуем .

Коэффициент астатизма .Тогда ,

,

.

Подставим данные в выражение (2), получим:

Вывод. При увеличении коэффициента усиления системы и введении форсирующего звена ошибка уменьшается, увеличение же постоянных времени инерционных звеньев ухудшает динамическую ошибку системы.

3 Средняя квадратическая ошибка системы.

В большинстве случаев закон распределения ошибки системы можно считать гауссовским, поэтому для расчёта составляющих суммарной средней квадратической ошибки достаточно учесть математическое ожидание и корреляционную функцию ошибки или её спектральную плотность.

На вход системы подаётся воздействие вида:

,

где

— случайный сигнал; — случайная помеха.

— cуммарная ошибка системы, где — выходной сигнал системы.

Рис. 7.1. К определению суммарной ошибки

На приведённом рисунке круг означает сумматор, а сектор круга со знаком минус означает операцию вычитания.

Преобразование Лапласа для суммарной ошибки:

(7.1)

Вывод. Суммарная ошибка состоит из двух составляющих, одна из которых, определяющая точность воспроизведения сигнала, зависит от передаточной функции ошибки, вторая, обусловленная действием помехи, — от передаточной функции замкнутой системы.

Предположим, что сигнал и помеха являются стационарными случайными функциями. Тогда математическое ожидание помехи , а случайный сигнал представим в виде:

,

где

— математическое ожидание сигнала; — случайная составляющая сигнала.

Математическое ожидание суммарной ошибки рассчитывают по теореме о конечном значении функции:

.

Динамическая ошибка

Cтраница 1

Динамическая ошибка в этом случае носит колебательно-затухающий характер.
 [1]

Динамическая ошибка представляет собой дополнительное рассогласование между входной и выходной величинами, появляющееся при движении следящей системы. Эта ошибка определяется, с одной стороны, формой входного сигнала, с другой — инерционностью элементов, составляющих следящую систему.
 [2]

Динамическая ошибка в процессе регулирования определяется в основном величиной коэффициента колебательности т а / для доминирующих комплексных полюсов и степенью близости к началу плоскости р остальных полюсов и нулей замкнутой системы. При этом близкие к началу плоскости р нули увеличивают перерегулирование, а близкие, но не доминирующие полюсы — его уменьшают.
 [4]

Динамическая ошибка в этом случае носит колебательно-затухающий характер.
 [5]

Динамические ошибки в неустановившихся режимах движения могут дополнительно увеличиваться за счет переходных составляющих. Так как при уменьшении ап, ас и ат колебательность системы увеличивается, переходные составляющие ошибки могут возрастать, в то время как установившаяся динамическая ошибка ( 11 — 27) при этом уменьшается.
 [6]

Динамические ошибки возникают в установившемся режиме и обусловлены параметрами следящей системы и характером изменения измеряемого параметра. Флук-туационные ошибки вызваны влиянием помех и возмущений, которые воздействуют на следящую систему.
 [7]

Динамическая ошибка интегрирующих скоростных счетчиков, датчик которых реагирует на мгновенный расход, будет значительно больше, чем объемных счетчиков, отмеряющих определенные объемные порции потока.
 [9]

Динамическая ошибка не накапливается в процессе работы ШД и, как правило, остается в пределах я эл.
 [10]

Динамическая ошибка, ее величина, характер изменения во времени может быть различной в зависимости от параметров системы автоматического регулирования.
 [11]

Динамические ошибки в равной степени присущи как астатическим, так и статическим САУ.
 [12]

Динамические ошибки равны: стационарные — до 2 мкм, переходные — до 3 мкм. Прочие ошибки не превышают 4 мкм. Сложение этих ошибок как случайных величин с нормальным законом распределения в сумме дает ошибку в 13 мкм.
 [13]

Динамическая ошибка, ее величина, характер изменения во времени может быть различной в зависимости от параметров системы автоматического регулирования.
 [14]

Динамические ошибки в равной степени присущи как астатическим, так и статическим САУ.
 [15]

Страницы:  

   1

   2

   3

   4

Определение динамических ошибок (по
скорости, по ускорению) для статической и астатических систем.

Точность АС
характеризуется величиной ошибки в установившемся режиме и зависит от характера
воздействия, а также структуры и параметров системы.

Реальные воздействия
в радиотехнических следящих системах описывается сложными (случайными)
функциями времени. Однако при анализе точности управления часто используют
простые детерминированные воздействия: постоянное ступенчатое, линейное,
квадратичное и другие. Это позволяет упростить анализ и в то же время сохранить
в модели задающего воздействия наиболее существенные признаки (начальное
значение, скорость изменения, ускорение). Большинство систем радиоавтоматики
описываются передаточными функциями вида

,                                                 (11.1)

где K_i — общее усиление
разомкнутой системы, i – число интегрирующих
звеньев, определяющее порядок астатизма системы;

– полиномы, порядок которых определяется числом типовых
звеньев (n и m соответственно инерционных и форсирующих), а
коэффициенты полиномов – постоянными времени типовых звеньев.

11.1. Статические ошибки

Ошибка системы при постоянном
(ступенчатом) воздействии x(t)=x₀=const при t³0
называется статическойe_ст.

Для установившейся
ошибки, учитывая, что изображение X(p)=x₀/p,
запишем:

.  (11.2)

Для статической
системы (не содержащей интегрирующих звеньев) статическая ошибка равна

.                                                                      (11.3)

Таким образом, в
статических системах установившееся значение управляемой переменной не равно
заданному: меньше на величину ошибки, значение которой обратно пропорционально
усилению К₀ по постоянному току (обычно К₀>>1).

Для астатических
систем (i ³ 1) ошибка при постоянном воздействии

,

так как числитель в (11.2) равен нулю, а знаменатель равен
К_i.

Отсутствие
статической ошибки обусловило название таких систем – астатические.

11.2. Динамические ошибки

Ошибка,
характеризующая точность замкнутой системы при меняющемся воздействии,
называется динамической e_д(t).

Любое детерминированное
воздействие (при условии существования его производных d^(k)/dt^(k),
k=1, 2, …) можно представить в виде ряда

,                                  (11.4)

где x₀ — начальное значение,  — скорость изменения, — ускорение и т. д.

Для вычисления
динамических ошибок при типовых воздействиях (линейном и квадратическом)
представим выражение для ошибки в операторной форме:

                                   (11.5)

Используя разложение
передаточной функции K_e(p) в ряд Маклорена по степеням
переменной р, перепишем (11.5) в виде

                           (11.6)

где C₀, C₁, C₂,
… — коэффициенты ошибок, определяемые
как

                                        (11.7)

Установившееся
значение ошибки при произвольном воздействии x(t)
на основании (11.6) определяется временным рядом

                                       (11.8)

Чем меньше
коэффициенты ошибок, тем выше точность системы при произвольном
детерминированном воздействии. При вычислении коэффициентов C_k
обычно ограничиваются только первыми тремя (для систем с астатизмом не выше
второго порядка).

Коэффициент C₀
в соответствии с (11.7) равен

.

Для статических
систем (i=0) C₀=1/(1+K₀), а для
астатических систем C₀=0.

Определим динамические
ошибки типовых систем при линейном воздействии (изменение с постоянной
скоростью) x(t)=n_xt.

В соответствии с
формулой (11.8) динамическая ошибка (ошибка по скорости) определяется как

.

Для статической
системы она равна

так как вклад составляющей C₁n_x
значительно меньше, чем C₀ x(t), которая растет
линейно со временем. Таким образом, скоростная ошибка в статических системах
накапливается со временем со скоростью n_x/(1+K₀), что делает неприемлемым использование
таких систем при меняющемся воздействии. Для астатических систем C₀=0 и скоростная ошибка

.

Нахождение
коэффициента ошибки C₁ с использованием формулы (11.7)
затруднительно. Более простой способ его вычисления основан на сравнении
точного выражения для передаточной функции K_e(p) и
аппроксимирующего ее ряда:

                (11.9)

Уравнение (11.9)
можно представить в виде

              (11.10)

Полагая i= 1 (астатическая система первого порядка) и приравнивая
коэффициенты при переменной p в левой и правой частях уравнения, находим

или C₁=1/K₁, так как C₀=0.

Таким образом,
скоростная ошибка системы первого порядка астатизма e_д=n_x/K₁
определяется усилением разомкнутой системы K₁ и не зависит от
времени. Параметр K₁, имеющий размерность c ^–1,
называется добротностью системы по скорости (чем выше добротность, тем
точнее система).

Для астатической
системы второго порядка скоростная ошибка равна нулю, так как оба коэффициента C₀=C₁=0.
Равенство C₁=0 вытекает из уравнения (11.10), так как в
правой части уравнения не содержится слагаемого, в которое входит переменная p
(есть только с p² и выше).

Оценим динамические
ошибки типовых систем при квадратичном воздействии (изменение с постоянным
ускорением).

В соответствии с (11.8)
для динамической ошибки (ошибки по ускорению) запишем

.                                        (11.11)

Для статической
системы ошибка по ускорению равна

                                    (11.12)

так как составляющие ошибки с коэффициентами C₁ и C₂
вносят пренебрежимо малый вклад в результирующую ошибку. Накопление ошибки по
квадратичному закону исключает применение статических систем при наличии
ускорения.

Для системы первого
порядка астатизма ошибка по ускорению равна

                                      (11.13)

(вкладом составляющей  можно
пренебречь). Накопление ошибки со временем (со скоростью ) не позволяет применять такие
системы при наличии ускорения. Для астатической системы второго порядка ошибка
по ускорению равна

.                                      (11.14)

Определение
коэффициента ошибки C₂ с использованием уравнения (11.7)
сводится к приравниванию коэффициентов при p² в обеих частях
уравнения:

.                           (11.15)

Откуда
C₂/2=1/K₂, так как C₀=C₁=0.
