 При работе промышленной электроники Schneider Electric Telemecanique в системах вентиляции, теплоснабжения или автоматизированном производственном оборудовании часто возникают неисправности, распознать которые можно считав коды ошибок и произведя расшифровку этих кодов по инструкции на конкретную модель электронного оборудования. Своевременная расшифровка ошибок может значительно ускорить диагностику и ремонт преобразователей частоты, подробнее об этом написано здесь.

Частотные преобразователи Schneider Electric Telemecanique Altivar имеют следующие распространенные ошибки:

Наиболее частые ошибки Schneider Electric Telemecanique Altivar 71 (ATV71):

Ошибка AI2F (error AI2F) – отсутствует сигнал на аналоговом входе AI2;
Ошибка AnF (error AnF) – скорость, измеренная энкодером не совпадает с заданной;
Ошибка bOF (error bOF) – перегрузка тормозного резистора;
Ошибка brF (error brF) – ошибка обратной связи торможения;
Ошибка bUF (error bUF) – короткое замыкание цепи торможения;
Ошибка CrF1 (error CrF1) – неисправность схемы заряда и ограничения пускового тока;
Ошибка CrF2 (error CrF2) – неисправность схемы заряда и ограничения пускового тока;
Ошибка ECF (error ECF) – неисправность энкодера;
Ошибка EEF1 (error EEF1) – неисправность микросхемы памяти EEPROM схемы управления;
Ошибка EEF2 (error EEF2) – неисправность микросхемы памяти EEPROM схемы питания;
Ошибка EnF (error EnF) – ошибка связи с энкодером;
Ошибка FCF1 (error FCF1) – неисправность схемы коммутации выходной цепи;
Ошибка HdF (error HdF) – короткое замыкание или замыкание на землю на выходе преобразователя частоты;
Ошибка ILF (error ILF) – ошибка связи платы расширения и платы управления;
Ошибка lnF1 (error lnF1) – силовая плата не соответствует данной модели частотного преобразователя;
Ошибка OCF (error OCF) – перегрузка преобразователя;
Ошибка PrF (error PrF) – ошибка выполнения функции Power removal;
Ошибка SCF1 (error SCF1) – короткое замыкание или замыкание на землю подключенного двигателя;
Ошибка SCF2 (error SCF2) – короткое замыкание или замыкание на землю подключенного двигателя;
Ошибка SCF3 (error SCF3) – замыкание на землю подключенного двигателя;
Ошибка SOF (error SOF) — слишком высокая скорость, нестабильная нагрузка;
Ошибка SPF (error SPF) — обрыв цепи энкодера;
Ошибка APF (error APF) — неисправность встроенного контроллера;
Ошибка CnF (error CnF) — ошибка связи;
Ошибка EPF1 (error EPF1) — внешняя неисправность, сигнал передан «сухим контактом»;
Ошибка EPF2 (error EPF2) — внешняя неисправность, сигнал передан по сети связи;
Ошибка LCF (error LCF) — неисправность входных силовых цепей преобразователя;
Ошибка LFF2 (error LFF2) — нет сигнала 4-20 мА на входе AI2;
Ошибка LFF3 (error LFF3) — нет сигнала 4-20 мА на входе AI3;
Ошибка LFF4 (error LFF4) — нет сигнала 4-20 мА на входе AI4;
Ошибка ObF (error ObF) — слишком быстрое торможение;
Ошибка OHF (error OHF) — перегрев преобразователя частоты;
Ошибка OLF (error OLF) — перегрузка электродвигателя;
Ошибка OPF1 (error OPF1) — обрыв входной силовой цепи;
Ошибка OPF2 (error OPF2) — обрыв выходной силовой цепи;
Ошибка OSF (error OSF) — перенапряжение;
Ошибка OtF1 (error OtF1) — перегрев по датчику PTC1;
Ошибка OtF2 (error OtF2) — перегрев по датчику PTC2;
Ошибка OtFL (error OtFL) — перегрев по датчику PTC на входе LI6;
Ошибка PtF1 (error PtF1) — обрыв или короткое замыкание цепи датчика PTC1;
Ошибка PtF2 (error PtF2) — обрыв или короткое замыкание цепи датчика PTC2;
Ошибка PtFL (error PtFL) — обрыв или короткое замыкание цепи датчика PTC на входе LI6;
Ошибка SCF4 (error SCF4) — короткое замыкание выходного IGBT модуля;
Ошибка SCF5 (error SCF5) — короткое замыкание электродвигателя;
Ошибка tJF (error tJF) — перегрев выходного IGBT модуля;
Ошибка USF (error USF) — низкое напряжение;

Контактная информация

Время выполнения запроса: 0,00234007835388 секунды.

В процессе эксплуатации преобразователя частоты (ПЧ) рано или поздно возникают проблемы, связанные с его корректной работой. Ошибки и сбои могут происходить как при включении (настройке) частотника, так и при его эксплуатации.

При возникновении большинства ошибок преобразователь прекращает работу. Реакцию на некоторые ошибки можно программировать. Например, при возникновении сбоя ПЧ может останавливаться либо продолжать работать, выдав сообщение о неисправности. В некоторых частотных преобразователях существует так называемый «пожарный режим», когда ПЧ работает, несмотря на проблемы, вплоть до поломки и возгорания.

Для начала рассмотрим типичные сообщения об авариях и ошибках ПЧ, которые отображаются на экране пользователя. Отметим, что большинство этих сообщений передаются по каналу связи (если он присутствует) в контроллер и соответствующим образом обрабатываются.

1. Перегрузка по току

Код на дисплее: OC (Over Current). Это сообщение говорит о том, что выходной ток преобразователя частоты превысил допустимое значение. Если данная ошибка появилась при первом пуске ПЧ, необходимо проверить соответствие номинального тока частотника номинальному и реальному току двигателя – возможно, произошло замыкание внутри двигателя. В некоторых типах ПЧ перегрузка OC может разделяться на 3 разных ошибки – перегрузка по току при разгоне, при торможении, при работе на постоянной скорости.

2. Перегрузка

Код на дисплее: OL (Over Load). Данное сообщение связано с предыдущим и в некоторой степени дублирует его. Сообщение OL может высвечиваться из-за срабатывания внутренней электронной тепловой защиты двигателя, либо из-за превышения механической нагрузки на двигатель (превышения момента). Уровень перегрузки устанавливается при настройке частотного преобразователя, причем задаются как уровень тока (в амперах или процентах), так и время реакции в секундах.

3. Превышение напряжения

Код на дисплее: OV (Over Voltage). Это сообщение появляется, когда напряжение на звене постоянного тока превышает допустимый порог. В первую очередь данная ошибка возникает во время торможения, когда электродвигатель входит в режим генерации электроэнергии. Эту проблему можно решить несколькими способами – увеличить время торможения, применить тормозной резистор, отключить торможение (остановка двигателя на свободном выбеге), поднять предельный уровень ограничения перенапряжения при наличии соответствующей возможности.

4. Низкое напряжение

Код на дисплее: LV (Low Voltage). Данное сообщение может появиться, когда напряжение на звене постоянного тока падает ниже установленного порога. Возможные причины: пониженное напряжение в сети, пропадание одной из фаз. К слову, частотный преобразователь может продолжать работать без одной или даже двух фаз, если подключенный двигатель допускает работу на пониженной мощности и отключено обнаружение пропадания фазы.

5. Перегрев ПЧ

Код на дисплее: OH (Over Heat). Это сообщение говорит о том, что температура ПЧ слишком высока. В первую очередь следует проверить исправность внутренних вентиляторов преобразователя и прочистить его сжатым воздухом. Также необходимо проверить отвод тепла от ПЧ, температуру и циркуляцию воздуха внутри электрошкафа. Возможно, потребуется установить дополнительное охлаждение или уменьшить нагрузку.

Мы перечислили лишь основные сообщения о неисправностях. Их число может доходить до нескольких десятков, что позволяет точнее настраивать работу преобразователя и диагностировать неисправности. В различных моделях ПЧ эти сообщения могут индицироваться по-разному, например, в частотнике ProStar PR6000 они выглядят как Er01, Er02, и т. д., но смысл имеют аналогичный.

При ряде неисправностей преобразователей частоты сообщения на экране не выводятся. В основном, это связано с проблемами питания или с фатальными сбоями в работе ПЧ. Кроме того, если существуют проблемы с первоначальным запуском, то есть вероятность ошибки в подключении цепей управления (запуска). Рассмотрим подробнее такие неисправности.

6. Двигатель не запускается

Шаг 1. Проверяем подключение питания и электродвигателя. Шаг 2. Проверяем цепи запуска. В некоторых моделях ПЧ для запуска двигателя необходимо активировать более одного входа, например, «Пуск» и «Вперед», а также вход разрешения работы. Шаг 3. Проверяем способ задания частоты. Проще всего активировать и задать скорость вращения в панели управления, а затем, после устранения проблем, переключиться на задание скорости с внешнего источника.

7. Двигатель вращается в неправильном направлении

Чаще всего в приводах используется «правое» вращение двигателя. Изменить направление вращения можно двумя способами.

8. Двигатель не вращается с нужной скоростью

Причиной может быть неверное задание частоты, либо слишком большая нагрузка на двигатель (при неправильной уставке защиты). Также существует вероятность неверной установки значений верхней и нижней границ выходной частоты.

9. Проблемы с разгоном и торможением

Если двигатель слишком медленно разгоняется, и время разгона существенно превышает установленное, есть вероятность, что срабатывает функция токоограничения при разгоне. Если же двигатель слишком долго тормозит, то необходимо проверить в меню преобразователя настройки такого параметра, как ограничение перенапряжения, и убедиться в правильности подключения тормозного резистора.

Перегрев электродвигателя является следствием чрезмерной нагрузки на его валу. Следует принять меры по защите двигателя и частотного преобразователя путем настройки соответствующих параметров через меню.

В общем случае при возникновении неисправностей в работе преобразователя частоты следует обратить внимание на температуру двигателя и сообщения на экране, а также обратиться к руководству по эксплуатации.

Источники:

https://tehprivod. su/poleznaya-informatsiya/10-tipichnykh-problem-s-chastotnikami. html

Представлено значение индикаторов (состояние светодиодов, коды ошибок, сообщения на дисплеях) ПЛК Schneider Electric Telemecanique Modicon:

— серия Twido

Schneider Electric (Telemecanique) Smart Relay: Zelio-Logic SR1, Zelio-Logic 2 SR2

Сообщение на дисплееОписаниеПорядок действий

ERR. RUN MODE	Пользователем сделан запрос на функцию, доступную только в режиме «STOP»	Выйти в главное меню, остановить ПЛК, затем вернуться к месту появления сообщения.
NO PARAMET.	Пользователем сделан запрос на доступ к «PARAMET.», однако в программе ничего не запараметрировано	Проверить корректность загруженность программы и убедиться, что она содержит параметрируемые элементы.
NO PARAMET.	Пользователем сделан запрос на доступ к «VISU.» , однако в программе нет элементов для отображения	Проверить корректность загруженность программы и убедиться, что она содержит хотя бы один функциональный блок.
PROGRAM.INCOMPAT. (SR1 )TRANSFER ERROR: CONFIG INCOMPAT (SR2)	Пользователем сделан запрос на загрузку программы, не подходящей по характеристикам к ПЛК. (версия ПО, часы, аналоговые входы и.т.д.)	Проверить загружаемую программу. Выбрать программу, подходящую для данного ПЛК.
TRANSF.ERR.	В процессе загрузки программы произошёл неожиданный разрыв связи с ПК.	См. документацию на программное обеспечение.
TRANSFER ERROR: NO MEMORY	Запрошена загрузка в EEPROM, однако EEPROM отстутствует или неправильно вставлен.	Проверить наличие и правильность установки EEPROM.
TRANSFER ERROR: VERSION. INCOMPAT	На некоторых версиях ПЛК ошибка может появиться, если не соответствуют Firmware, LD или FBD функции.	Проверить версию Firmware.
RTC IC ERROR	Внутренние часы работают некорректно.	Выключить и включить питание ПЛК. Если проблема повторяется, заменить ПЛК.
PROGRAM. ERR.	Внутренняя проблема в ПЛК.	Очистить память ПЛК. Если проблема повторяется, заменить ПЛК с версией выше v1.6.
Выходы мигают на дисплее	Один или несколько дискретных выходов перегружены или закорочены.	Устранить проблему с выходами, затем перевести ПЛК в STOP и обратно в RUN.

Modicon M171 M172 SoMachineHVAC вебинар

Schneider Electric (Telemecanique) Twido PLC: TWDLCA***, TWDLCD***, TWDLMD***

Состояние светодиодаОписание

RUN зеленый не горит	Управляющая программа не выполняется
RUN зеленый мигает	ПЛК в режиме STOP либо сбой в выполнении программы
RUN зеленый горит	ПЛК в режиме RUN
ERR красный не горит	нет ошибок
ERR красный мигает	Управляющая программа не может быть исполнена, либо ошибка исполнения
ERR красный горит	Внутренние ошибки (например, сторожевой таймер)
STAT зеленый	Зависимость состояния светодиода задается пользователем при программировании
BAT красный не горит	Батарейка в порядке либо светодиод отключен при программировании
BAT красный горит	Нет батарейки либо батарейка разряжена ниже 2.5В. Необходимо заменить батарейку в течении двух недель с момента появления сигнала.
LAN ACT зеленый/желтый не горит	Нет сигнала Ethernet
LAN ACT зеленый/желтый мигает	Зеленый: обмен данными по 10Base-T. Желтый: обмен данными по 100Base-TX
LAN ST зеленый не горит	На ПЛК нет питания.
LAN ST зеленый мигает	Различные по количеству и длительности мигания служат для визуальной диагностики статуса Ethernet соединения.
LAN ST зеленый горит	На ПЛК есть питание. Порт Ethernet готов к работе.

Introducing the New Schneider Electric Modicon M171 Optimized Logic Controller

Schneider Electric A984/E984 Compact

Состояние светодиодаОписание

READY желтый горит	После предстартовой диагностики во всех состояниях, если нет ошибок.
READY желтый не горит	Выявлена ошибка при диагностике.
RUN зеленый мигает	4 раза в секунду — ошибка контрольной суммы, 1 раз в секунду — программа пользователя превысила объём доступной памяти, длительное мигание — ошибка чтения EEPROM, 3 раза за полсекунды с перерывом в 2.5 секунды — ошибка контрольной суммы памяти.
RUN зеленый горит	ПЛК в режиме RUN, исполняется управляющая программа.
BAT LOW красный горит	Необходимо заменить батарейку в течении двух недель с момента появления сигнала!

Schneider Electric (Telemecanique, Modicon) TSX 07 Nano: TSX 0730****, TSX 0731****

Состояние светодиодаОписание

RUN зеленый не горит	Управляющая программа не может быть исполнена либо нет питания.
RUN зеленый горит	ПЛК в режиме RUN
RUN зеленый мигает	ПЛК в режиме STOP или сбой выполнения программы
ERR красный мигает	Управляющая программа неработоспособна
ERR красный горит	Внутренние ошибки (сторожевой таймер и т.п.)
I/O красный горит	Сбой входов/выходов (ошибка питания входов или защита по выходам)
COM желтый горит	Индикация передачи данных.

Schneider Electric (Telemecanique) TSX17 Micro-PLC: TSX1702028, TSX1702002, TSX1712028, TSX1713428, TSX1712002, TSX1714002, TSX1722028, TSX1722028, TSX1723428, TSX1722044, TSX1723444, TSX1722012, TSX1724012

Schneider Electric (Modicon) TSX37 Micro-PLC: TSX 37-05, TSX 37-08, TSX 37-10, TSX 37-21, TSX 37-22

Состояние светодиодаОписание

RUN зеленый не горит	Наличие ошибки либо нет работоспособной управляющей программы.
RUN зеленый мигает	ПЛК в режиме STOP (либо если одновременно с ERR — наличие «блокирующего сбоя», режим HALT — остановка выполнения программы на текущей инструкции)
RUN зеленый горит	ПЛК в режиме RUN
TER желтый	Индикация передачи данных.
I/O красный горит	Наличие ошибки, связанной со входами/выходами (ошибка по питанию либо неисправность модуля). Для получения дополнительной информации нажать и держать кнопку DIAG не менее секунды. (если горят все светодиоды какого-то модуля, то он неисправен).
ERR красный горит	Сбой CPU.
ERR красный мигает	Нет работоспособной управляющей программы. При мигании одновременно с RUN — наличие в программе «блокирующего сбоя». При горящем RUN — ошибка RAM PCMCIA.
BAT красный горит	Индикация об дефектном либо отсутствующем стеке памяти RAM.
BASE горит	Режим индикации входов/выходов на базовом модуле.
EXT горит	Режим индикации входов/выходов на мини-корзине расширения.
R I/O горит	Режим индикации входов/выходов на шине AS-i.
WRD горит	Режим индикации языковых объектов.
DIAG горит	Режим диагностики.
LAN ST зеленый мигает	Различные по количеству и длительности мигания служат для визуальной диагностики статуса Ethernet соединения.
LAN ST зеленый горит	На ПЛК есть питание. Порт Ethernet готов к работе.

Schneider Electric TSX (TPMX) P47, TSX P67, TSX P87, TSX P107 светодиоды:

Источник: ingeneryi.info

Диагностика промышленных контроллеров Schneider Electric Telemecanique Modicon:

Zelio-Logic, Twido, Modicon TSX

Telemecanique Smart Relay: Zelio-Logic SR1, Zelio-Logic 2 SR2

Сообщение на дисплее

Описание

Порядок действий

ERR. RUN MODE

Пользователем сделан запрос на функцию, доступную только в режиме «STOP»

Выйти в главное меню, остановить ПЛК, затем вернуться к месту появления сообщения.

NO PARAMET.

Пользователем сделан запрос на доступ к «PARAMET.», однако в программе ничего не запараметрировано

Проверить корректность загруженность программы и убедиться, что она содержит парамметрируемые элементы.

NO PARAMET.

Пользователем сделан запрос на доступ к «VISU.» , однако в программе нет элементов для отображения

Проверить корректность загруженность программы и убедиться, что она содержит хотя бы один функциональный блок.

PROGRAM. INCOMPAT. (SR1 ) TRANSFER ERROR: CONFIG INCOMPAT (SR2)

Пользователем сделан запрос на загрузку программы, не подходящей по характеристикам к ПЛК. (версия ПО, часы, аналоговые входы и.т.д.)

Проверить загружаемую программу. Выбрать программу, подходящую для данного ПЛК.

TRANSF.ERR.

В процессе загрузки программы произошёл неожиданный разрыв связи с ПК.

См. документацию на программное обеспечение.

TRANSFER ERROR: NO MEMORY

Запрошена загрузка в EEPROM, однако EEPROM отстутствует или неправильно вставлен.

Проверить наличие и правильность установки EEPROM.

TRANSFER ERROR: VERSION. INCOMPAT

На некоторых версиях ПЛК ошибка может появиться, если не соответствуют Firmware, LD или FBD функции.

Проверить версию Firmware.

RTC IC ERROR

Внутренние часы работают некорректно.

Выключить и включить питание ПЛК. После этого, при повторе этой ошибки-заменить контроллер.

PROGRAM. ERR.

Внутренняя проблема в ПЛК.

Очистить память ПЛК. После этого, при повторе этой ошибки-заменить контроллер. с версией выше 1.6.

Выходы мигают на дисплее

Один или несколько дискретных выходов перегружены или закорочены.

Устранить проблему с выходами, затем перевести ПЛК в STOP и обратно в RUN.

Schneider Electric Twido PLC: TWDLCA, TWDLCD, TWDLMD

Состояние светодиода

Описание

RUN зеленый не горит

Управляющая программа не выполняется

RUN зеленый мигает

ПЛК в режиме STOP либо сбой в выполнении программы

RUN зеленый горит

ПЛК в режиме RUN

ERR красный не горит

ERR красный мигает

Управляющая программа не может быть исполнена, либо ошибка исполнения

ERR красный горит

Внутренние ошибки (например, сторожевой таймер)

STAT зеленый

Зависимость состояния светодиода задается пользователем при программировании

BAT красный не горит

Батарейка в порядке либо светодиод отключен при программировании

BAT красный горит

Нет батарейки либо батарейка разряжена ниже 2.5В. Необходимо заменить батарейку в течении двух недель с момента появления сигнала.

LAN ACT зеленый/желтый не горит

Нет сигнала Ethernet

LAN ACT зеленый/желтый мигает

Зеленый: обмен данными по 10Base-T. Желтый: обмен данными по 100Base-TX

LAN ST зеленый не горит

На ПЛК нет питания.

LAN ST зеленый мигает

Различные по количеству и длительности мигания служат для визуальной диагностики статуса Ethernet соединения.

LAN ST зеленый горит

На ПЛК есть питание. Порт Ethernet готов к работе.

Schneider Electric A984/E984 Compact

Состояние светодиода

Описание

READY желтый горит

После предстартовой диагностики во всех состояниях, если нет ошибок.

READY желтый не горит

Выявлена ошибка при диагностике.

RUN зеленый мигает

4 раза в секунду — ошибка контрольной суммы, 1 раз в секунду — программа пользователя превысила объём доступной памяти, длительное мигание — ошибка чтения EEPROM, 3 раза за полсекунды с перерывом в 2.5 секунды — ошибка контрольной суммы памяти.

RUN зеленый горит

ПЛК в режиме RUN, исполняется управляющая программа.

BAT LOW красный горит

Необходимо заменить батарейку в течении двух недель с момента появления сигнала!

Schneider Electric Modicon TSX 07 Nano: TSX 0730****, TSX 0731****

Состояние светодиода

Описание

RUN зеленый не горит

Управляющая программа не может быть исполнена либо нет питания.

RUN зеленый горит

ПЛК в режиме RUN

ERR красный мигает

Неправильная адресация модулей

ERR красный горит

I/O красный горит

Программная остановка по достижению верхнего или нижнего порога по аналоговых входам.

COM желтый горит

Индикация передачи данных.

Schneider Electric Telemecanique TSX17 Micro-PLC: TSX1702028,
TSX1702002, TSX1712028, TSX1713428, TSX1712002, TSX1714002,
TSX1722028, TSX1722028, TSX1723428, TSX1722044, TSX1723444
, TSX1722012, TSX1724012

Состояние светодиода

Описание

RUN/STOP не горит

На ПЛК нет питания.

RUN/STOP мигает

ПЛК в режиме STOP

RUN/STOP горит

ПЛК в режиме RUN

CPU/PROG не горит

CPU/PROG мигает

Сработал сторожевой таймер, ПЛК в режиме STOP

CPU/PROG горит

I/O/MEM не горит

I/O/MEM мигает

Память ПЛК пуста: первый запуск с пустой памятью либо истек цикл жизни памяти.

I/O/MEM горит

BAT не горит

Батарейка в порядке.

BAT не горит

Батарейка не установлена или разряжена.

Schneider Electric Modicon TSX37 Micro-PLC: TSX 37-05, TSX 37-08,
TSX 37-10, TSX 37-21, TSX 37-22

Состояние светодиода

Описание

RUN зеленый не горит

Наличие ошибки либо нет работоспособной управляющей программы.

RUN зеленый мигает

ПЛК в режиме STOP (либо если одновременно с ERR — наличие «блокирующего сбоя», режим HALT — остановка выполнения программы на текущей инструкции)

RUN зеленый горит

ПЛК в режиме RUN

TER желтый

Индикация передачи данных.

I/O красный горит

Наличие ошибки, связанной со входами/выходами (ошибка по питанию либо неисправность модуля). Для получения дополнительной информации нажать и держать кнопку DIAG не менее секунды. (если горят все светодиоды какого-то модуля, то он неисправен).

ERR красный горит

ERR красный мигает

Нет работоспособной управляющей программы. При мигании одновременно с RUN — наличие в программе «блокирующего сбоя». При горящем RUN — ошибка RAM PCMCIA.

BAT красный горит

Индикация об дефектном либо отсутствующем стеке памяти RAM.

BASE горит

Режим индикации входов/выходов на базовом модуле.

EXT горит

Режим индикации входов/выходов на мини-корзине расширения.

R I/O горит

Режим индикации входов/выходов на шине AS-i.

WRD горит

Режим индикации языковых объектов.

DIAG горит

LAN ST зеленый мигает

Различные по количеству и длительности мигания служат для визуальной диагностики статуса Ethernet соединения.

LAN ST зеленый горит

На ПЛК есть питание. Порт Ethernet готов к работе.

Schneider Electric TSX (TPMX) P47, TSX P67, TSX P87, TSX P107 светодиоды:

RUN

CPU

MEM

I/O

Описание

CPU в работе (исполняется программа).

Сбой пользовательской памяти.

Ошибки: по контрольной сумме TURBO RAM, арифметического процессора, проверка четности памяти, доступа к шине входов/выходов, переполнение стеков, по прерыванию.

Ошибки переполнения, выполнение команды HALT (остановка выполнения программы на текущей инструкции), выполнение команды JUMP без завершения.

Schneider Electric Modicon Premium TSX P57 CPU светодиоды «O» — горит,
«(» — мигает, «o»- не горит, «-«- не имеет значения:

RUN

ERR

I/O

TER

FIP

Описание

Перезагрузка либо аппаратный сбой либо сбой по BusX. Произведите перезагрузку. Если после перзагрузки светодиоды продолжают гореть, то это аппаратный сбой.

Блокирующий сбой программного обеспечения

CPU в работе (исполняется программа).

Сбой CPU или системы

Сбой входа-выхода либо ошибка конфигурации.

Индикация передачи данных по терминальному порту.

Индикация передачи данных по шине FIPIO.

ПЛК не законфигурирован. Управляющая программа утеряна, либо не совместима, либо неработоспособна.

M238 PLC: TM238LFD***, TM238LDD***, TM238LFA***, TM238LDA***

Состояние светодиода

Описание

PWR зеленый горит

На ПЛК есть питание.

RUN зеленый мигает

Длительные вспышки — ПЛК в режиме STOP, короткие вспышки — ПЛК остановлен на точке прерывания.

RUN зеленый горит

ПЛК в режиме RUN.

RUN зеленый не горит

В ПЛК нет управляющей программы.

ERR красный горит

При мигающем RUN — состояние EXCEPTION из-за перегрузки или срабатывания сторожевого таймера.

ERR красный мигает

Частое мигание — внутренняя ошибка. 3 вспышки при негорящем RUN — нет управляющей программы в ПЛК. Редкое мигание — текущая программа не была сохранена как загрузочная либо присутствует ошибка на шине расширения. Постоянное мигание при негорящем RUN — ошибка прошивки.

BATT красный горит

Нет батарейки либо батарейка разряжена. Необходимо заменить батарейку как можно скорее. Заряда батарейки может не хватить для удержания данных в памяти.

BATT красный мигает

Батарейку следует заменить, но она ещё может удерживать данные в памяти.

SL1 и SL2 желтые

Индикация передачи данных.

Schneider Electric Modicon M258 PLC: CPU TM258LD****, TM258LF****

Состояние светодиода

Описание

MS (module status) зеленый/красный

Попеременно красный-зеленый — загрузка. Мигание красным — неработоспособная ОС, ПЛК не может исполнить управляющую программу. Вспышки зеленым — неработоспособная управляющая программа либо сбой аппартаных средств. Горит зеленым — режим RUN, исполнение управляющей программы. Мигание зеленым — ПЛК в режиме STOP.

Одиночные мигания красным — режим HALT (остановка выполнения программы на текущей инструкции). Горит красным — режим HALT после системной ошибки. Горит зеленым с периодическим помаргиванием красным — режим RUN с присутствием внешней ошибки. Мигает зеленым с периодическим помаргиванием красным — режим STOP с присутствием внешней ошибки.

BATTERY

Необходимо заменить батарейку.

APP0 зеленый, APP1 красный

Функция задается пользователем при программировании.

Schneider Electric Modicon M340 PLC: CPU BMX P34 1000, BMX P34 2000,
BMX P34 2010, BMX P34 2020, BMX P34 2030

Состояние светодиода

Описание

RUN зеленый мигает

ПЛК в режиме STOP либо наличие «блокирующего сбоя», режим HALT — остановка выполнения программы на текущей инструкции)

RUN зеленый горит

ПЛК в режиме RUN.

RUN зеленый не горит

В ПЛК нет управляющей программы, ПЛК не законфигурирован.

ERR красный горит

Неисправность CPU или системная ошибка.

ERR красный мигает

ПЛК не законфигурирован либо наличие программной ошибки.

I/O красный горит

Неисправность входа/выхода, ошибка конфигурации.

CARDERR красный горит

Карта памяти отсутствует, либо не опознана, либо содержит программу, отличную от находящейся в CPU.

SER COM, CAN RUN, ETH ACT,

Индикация передачи данных.

Schneider Electric Modicon TSX Quantum PLC: 140CPU 311 10,
140CPU 434 12A, 140CPU 534 14A, 140CPU 534 14B

Состояние светодиода

Описание

READY зеленый горит

CPU прошел диагностику после подачи питания.

RUN зеленый горит

ПЛК запустился и исполняет управляющую программу.

RUN зеленый мигает

По количеству миганий можно определить один из пяти десятков кодов ошибок. См. соотв. документацию

BAT LOW красный горит

Нет батарейки либо батарейка разряжена.

MODBUS зеленый

Индикация передачи данных по порту Modbus 1 или Modbus 2

MODBUS+ зеленый

Индикация передачи данных по порту Modbus+

ERROR A красный горит

Ошибка связи по порту Modbus+

MEM PRT желтый горит

Память защищена от записи.

Schneider Electric Modicon TSX Quantum PLC: 140CPU 651, 140CPU 652 60

Состояние светодиода

Описание

COM желтый горит

Индикация передачи данных по Ethernet

STS желтый не горит

Неправильно завершилась загрузка сопроцессора. Возможна аппаратная проблема.

STS желтый мигает

1 мигание — идет конфигурация, 2 мигания — неверный МАС адрес, 3 мигания — связь не установлена, 4 мигания — конфликт IP адресов, 5 миганий — ожидание IP адреса от сервера, 6 миганий — неверный IP адрес, установлен адрес по умолчанию, 7 миганий — несоответствие версии прошивки ОС ПЛК версии прошивки сопроцессора.

STS желтый горит

140CPU 651, 140CPU 652 60,и 140CPU 671 60, 140CPU 672 61

Сообщение на дисплее

Описание

RUN или STOP

Режим работы ПЛК

BAT

Батарейка разряжена.

USB

Индикация передачи данных по USB

Port

Индикация передачи данных по RS232 или по RS485

PCM 1 или 2

Индикация доступа к карте памяти в соотв. разъёме 1 или 2

MB+

Эмуляция соотв. светодиода. По количеству миганий можно определить один из нескольких кодов ошибок. См. соотв. документацию

Источник: controllergroup.ru

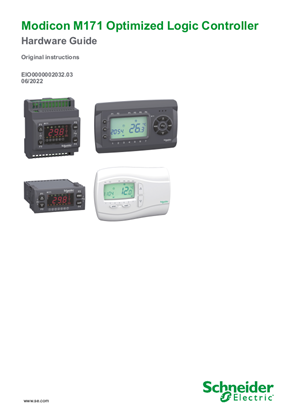

Контроллер SCHNEIDER ELECTRIC MODICON Оптим ПЛК М171, дисплей, 14 I/Os, Vac TM171OD14R

— напряжение 0. 5 V (ратиометрический)
напряжение 0. 10 V
NTC датчик температуры — 50. 100 °C — разрешение: 0,1 °C
Pt 1000 датчик температуры — 50. 400 °C — разрешение: 0,1 °C
ток 0. 20 мA/4. 20 мA
напряжение 0. 1 В

Количество аналоговых входов
— 2 настраиваемый
3 аналоговый вход, NTC
Регламент reach
— Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
Не содержит ртути
Экологическая отчетнсть
— ENVPEP1710004EN
Статус устойчивого продукта
— Грин Премиум продукция

— На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.

Регламент rohs китая
Профиль кругооборота
— ENVEOLI1710004EN
Директива ec rohs
— Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит особо опасных веществ согласно декларации reach

— Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки

ОПИСАНИЕ

Оптим ПЛК М171, дисплей, 14 I/Os, Vac. серия продукта: Modicon M171/M172 — тип устройства или его аксессуаров: контроллер — специальная область применения продукта: решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки — исполнение: программируемый — к-во входов / выходов: 14 — количество дискретных выходов: 1 для релейные выходы SPDT с одной общей, 3 для релейные выходы SPST с одной общей — количество аналоговых входов: 3 аналоговый вход, NTC, 2 настраиваемый — количество выходов: 2 PWM/PPM, диапазон: 20 кГц, 12 В,35 мА, 2 напряжение, диапазон: 0. 10 V, 1 ток, диапазон: 0. 20 мА/4. 20 мА. Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon M171/M172:, Интуитивно-понятное ПО для станков SoMachine HVAC обеспечивает более эффективный технологический прогресс., Встроены все необходимые функции для проектирования и изготовления станков для обеспечения высокой прибыльности., Функциональные блоки (AFB) сокращают потребление энергии и повышают показатели эффективности, За счет встроенных веб-серверов и функций масштабирования, предназначенных для подключения в системам управления зданием обеспечивается гибкое управление станками. применения: Узнайте больше о наших решениях для управления станками.

Источник: schneiderstore.ru

Оптим ПЛК М171, дисплей, 22 I/Os

Официальный дилер продукции Schneider Electric (№2018008).
Товар с гарантией производителя.

• Наличие нет в наличии
• Артикул TM171OD22R
• Серия HVAC ПЛК Modicon

В избранное Сравнить
Скидки дизайнерам

Характеристики

Подходит для функций безопасности	Нет
Категория согл. EN 954-1	1
Дополнит. исполнение (EX ib)	Нет
Дополнит. исполннение (EX ia)	Нет
Категория взрывобезопасности по пыли	Нет (без)
Категория взрывобезопасности по газу	Нет (без)
Дублирование	Нет
Подходит для ЧПУ	Нет
Доступна функция электронного позиционирования	Нет
Подходит для контроля температуры	Да
Возможно позиционирование одной оси	Нет
Подходит для многоосевого позиционирования	Нет
Возможен контроль одной оси	Нет
Подходит для многоосевого контроля	Нет
Подходит для подвижного отрезного станка	Нет
Подходит для управления камерой	Нет
Подходит для управления маршрутом	Нет
Подходит для измерения потока	Нет
Возможен контроль потока	Нет
Подходит для определения абсолютного значения	Нет
Подходит для определения данных приращений	Нет
Подходит для контроля давления	Нет
Подходит для контроля сварки	Нет
Подходит для взвешивания	Нет
Подходит для счета	Нет
Глубина, мм	61.70
Высота, мм	87
Ширина, мм	70.20

Показать все характеристики

Оптим ПЛК М171, дисплей, 22 I/Os. серия продукта: Modicon M171/M172 — тип устройства или его аксессуаров: контроллер — специальная область применения продукта: решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки — исполнение: программируемый — к-во входов / выходов: 22 — количество дискретных выходов: 1 для открытый коллектор, 2 для релейные выходы SPST с независимым общим, 3 для релейные выходы SPST с одной общей — количество аналоговых входов: 3 аналоговый вход, NTC, 2 настраиваемый — количество выходов: 2 PWM/PPM, диапазон: 20 кГц, 12 В,35 мА, 3 напряжение, диапазон: 0. 10 V. Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon M171/M172:, Интуитивно-понятное ПО для станков SoMachine HVAC обеспечивает более эффективный технологический прогресс., Встроены все необходимые функции для проектирования и изготовления станков для обеспечения высокой прибыльности., Функциональные блоки (AFB) сокращают потребление энергии и повышают показатели эффективности, За счет встроенных веб-серверов и функций масштабирования, предназначенных для подключения в системам управления зданием обеспечивается гибкое управление станками. применения: Узнайте больше о наших решениях для управления станками.

Купить данный товар в Москве по цене 21600 руб. или аналогичный товар из каталога контроллеров (ПЛК) вы можете в нашем интернет-магазине.

пункты самовывоза на карте
стоимость будет рассчитана по тарифам ТК Boxberry
Доставка оплачивается отдельно в пункте выдачи при получении

Доставка рассчитывается индивидуально при согласовании заказа. Стоимость доставки зависит от размера упаковки.
Доставка оплачивается отдельно при получении

Онлайн на сайте

Источник: schneider-russia.com

Модули аналоговые для программируемых логических контроллеров Modicon

Ближайшей перспективой компании Schneider Electric на рынке отопления, вентиляции, кондиционирования является выпуск в начале 2015 г. совершенно новой серии контроллеров Modicon M171. Данные ПЛК являются продуктом интеграции компании Invensys Eliwell в структуру Schneider Electric. Предложение, помимо контроллера, включает в себя полный набор необходимых аппаратных средств.

Новая серия контроллеров Modicon M171

Контроллеры Performance могут устанавливаться на DIN-рейку или в качестве настенных блоков, опционально могут быть оснащены встроенным ЖК-дисплеем с подсветкой, с клавиатурой или без нее. «Слепые» версии (без встроенных дисплеев) могут быть объединены с удаленными дисплеями. Каждый контроллер Modicon M171 Performance имеет до 27 встроенных входов/выходов, имеющих различные комбинации дискретных и аналоговых входов/выходов.

Количество входов и выходов может быть увеличено с помощью подключаемых дополнительных модулей. Стандартная конфигурация включает Modbus SL и интерфейсы RS485/RS232. Интерфейс Modbus SL предназначен для подключения широкого спектра устройств автоматизации и компонентов КИП как из предложения Schneider Electric, так и оборудования сторонних производителей. Интерфейс RS485/RS232 подходит для таких задач, как создание решений с удаленным управлением, мониторинг и передача данных посредством Интернета.

Еще одним ключевым достоинством контроллеров класса Performance является способность интеграции в комплексные системы управления инженерным оборудованием здания (BMS). Это достигается путем установки соответствующего модуля связи. В зависимости от типа эти модули могут передавать данные через Ethernet (Modbus TCP, BACnet / IP, HTML5), BACnet MS/TP, Modbus SL, Profibus или Lonwork, обеспечить веб-визуализацию и функцию удаленной загрузки.

Серия Modicon M171 Optimized — это более простой контроллер, без дополнительных функциональных возможностей. Данная серия создана для пользователей, которые разрабатывают простые решения без требований к интеграции по сетевым протоколам. Серия Modicon M171 Optimized предлагает контроллеры с установкой на DIN-рейку как со встроенным дисплеем, так и без него, а также ПЛК для скрытого монтажа в шкафы.

Предложение включает в себя удаленные выносные LED- или ЖК-дисплеи для «слепой» версии. В зависимости от типа Modicon M171 Optimized может быть иметь «на борту» от 14 до 22 интегрированных входов и выходов. Три различных модуля расширения ввода/вывода позволяют масштабировать систему до 44 входов/выходов. ПЛК имеет встроенный интерфейс Modbus SL или шину расширения LAN.

Для работы с М171 специалисты компании Schneider Electric разработали специализированное ПО SoMachine HVAC. Данное ПО использует все языки программирования, включенные в стандарт IEC 61131-3. Среда включает в себя все функциональные возможности, необходимые для настройки и ввода в эксплуатацию комплексного решения.

Возможно, вам также будет интересно

Новый ПЛК Modicon M340 унаследовал традиции и ноу-хау компании Modicon, которая изобрела и представила миру первый промышленный программируемый контроллер. Появление на свет компактного Modicon M340 стало возможным благодаря новизне решений, максимально соответствующих потребностям современных машиностроителей. Наряду с Modicon TSX Premium и Modicon TSX Quantum этот «младший брат» в семействе Modicon призван помогать в решении задач автоматизации в промышленности, включая соответствующую инфраструктуру.

В России комплексные модели инжиниринга развиваются медленно, в частности в силу запрета на объединение нескольких видов работ в рамках реализации одного проекта. Обсуждалась идея установить новые стандарты инжиниринга, такие как EPC / EPCM, в технологичных отраслях промышленности в качестве надстройки над существующей системой, но она не получила развития.

Полезная информация по контроллерам и панелям Schneider Electric

Логин и пароль для доступа к WEB-серверу ПЛК Modicon:

• M171/M172 — login: administrator, password: password
• M241 — login: USER, password: USER
• M340 — login: USER, password: USER

Так же для подключения к контроллеру Modicon TM241 используются следующие логины и пароли:

• login: Administrator, password: Administrator
• login: Everyone, password: No password
• login: USER, password: USER
• login: HMI, password: HMI
• login: Developer, password: Developer

Не работает программа на TM172DCLFG

Разработали программу для сенсорной панели, уверены, что все должно работать, но не работает — зайдите в параметры выбора target’a, смените на другой, потом верните обратно — должно заработать.

Parent page invoked as child

Добавили экраны, настроили переходы, но при компиляции выдает ошибку «Parent page invoked as child». Зайдите в Properties в самом верху дерева проекта дисплеев, в разделе General выберите модель страниц (Page model) Flat, а не Hierachical.

Переменные в ПЛК Modicon

Смена IP адреса сенсорной панели Magelis HMIGXU

Для смены IP адреса на сенсорной панели Magelis необходимо:

1. Войти в сервисное меню, нажав поочередно в углы экрана по диагонали (например, нижний левый — правый верхний);
2. Перейти на вкладку «Offline»;
3. Зайти в раздел «Network»;
4. Сменить адрес, маску, шлюз на необходимые;
5. Подтвердить изменения и перейти в режим «Runtime»;
6. Перезагрузить панель.

This license is untrusted and has to be repaired. Reason: Host ID changed.

При появлении ошибки в License Manager о недействительной лицензии из-за смены идентификатора хоста необходимо:

• Переписать все активные ключи лицензий;
• Закрыть License Manager, остановить службы “FlexNet Licensing” и “lmadminSchneider”;
• Удалить:
• schneide_0098df00_event.log
• schneide_0098df00_tsf.data
• schneide_0098df00_tsf.data_backup.001

Файлы расположены по адресу:

• Windows XP (NT based): C:Documents and SettingsAll UsersApplication DataFLEXnet
• Windows 7 (Vista based): C:UsersAll UsersFLEXnet
• Или C:ProgramDataFLEXnet

Не работают выходы ПЛК, или периферия

• Если прошили контроллер, а выходы ПЛК не работают, или нет подключения к slave-устройствам по RS-485, то первым делом стоит проверить наличие лицензии EcoStruxure Machine Expert. Не смотря на то, что часть ПО предоставляется бесплатно, для полноценной работы требуется его регистрация, для этого необходимо зарегистрироваться на сайте se.com и привязать к своей учетной записи ПО, тем самым активировав его.
• Если среда разработка лицензирована, а выходы по-прежнему не работают, как и связь с устройствами, то стоит убедиться в работоспособности разработанного ПО, исправности выходов и только потом переустанавливать EcoStruxure Machine Expert с чисткой реестра.

Смена IP адреса контроллера TM241

Для подключения и смены IP адреса контроллера Modicon TM241 необходимо:

1. На передней панели контроллера под разъемом Ethernet найти MAC-адрес контроллера;
2. Последние две группы в MAC-адресе из шестнадцатеричного вида перевести в десятичный и подставить в 10.10.хх.хх. Например, MAC 00.80.F4.01.80.F2, где 80 — это 128, а F2 — это 242, соответственно IP адрес контроллера будет 10.10.128.242;
3. Зайти в сетевые настройки ПК и задать ту же подсеть, что на контроллере;
4. Подключиться к контроллеру через браузер по его ip адресу, ввести логин и пароль Administrator, перейти в раздел Maintenance — Post Conf;
5. Сменить адрес, маску, шлюз на необходимые. Например: # Ethernet / IPAddress # Ethernet IP address id.param = # Ethernet / SubnetMask # Ethernet IP mask id.param = # Ethernet / GatewayAddress # Ethernet IP gateway address id.param = # Ethernet / IPConfigMode # IP configuration mode: 0:FIXED 1:BOOTP 2:DHCP id.param = 0 # Ethernet / Device Name # Name of the device on the Ethernet network id.param = ‘TM241CE24T’;
6. Нажать кнопку сохранения и перезагрузить ПЛК.

Сброс пароля контроллера TM241

Если контроллер Modicon TM241 запаролен, а пароля и логина у Вас нет, то можно попробовать сбросить контроллер до заводских настроек с помощью скрипта на SD карте.

1. Необходимо найти SD карту и отформатировать ее в FAT32;
2. Скопировать в корень SD карты папки со скриптом сброса пароля;
3. Вставить SD карту в выключенный контроллер и включить его;
4. После светомузыки на передней панели ПЛК дождаться, когда будет гореть зеленым светодиод SD и мигать красным ERR;
5. Выключить контроллер, извлечь SD карту, включить контроллер;
6. Подключиться к контроллеру через среду разработки и задать новый пароль. Через WEB-браузер не получится зайти на ПЛК пока он не будет сконфигурирован через среду разработки.

Источник: amperof.ru
