Ларгус ошибка р0301

Термин «пропуск зажигания» означает, что в одном или нескольких цилиндрах не происходит сгорания. Блок управления двигателя (ЭБУ) может обнаружить пропускающий зажигание цилиндр, отслеживая частоту вращения двигателя.

Что значит ошибка P0301?

P0301 (и другие коды P030X, такие как P0302, P0303 и т. д.) проще, чем можно было бы ожидать. Потому что ЭБУ уже определил, в каком цилиндре возникла проблема, избавив вас от диагностической головной боли.

Последняя цифра кода P030X обозначает номер пропускающего зажигания цилиндра. Код P0302 означает пропуски зажигания в цилиндре 2, P0303 — это цилиндр 3 и так далее.

Код P0300 обозначает случайные пропуски зажигания. Это означает, что несколько цилиндров пропускают зажигание случайно. Коды от P0300 до P0308 называются кодами пропуска зажигания.

Если у вас одна их этих ошибок, нужно как можно быстрее устранить неисправность. Если водить автомобиль в таком состоянии, вы нанесете вред каталитическому нейтрализатору.

Симптомы P0301

Двигатель с пропусками зажигания работает неровно, трясется, теряет мощность. Тряска более заметна на холостом ходу или во время ускорения.

Индикатор «Check Engine» на приборной панели может несколько раз мигать или гореть постоянно. Иногда вы также можете заметить нехарактерный запах выхлопных газов.

Можно ли ездить на машине с пропусками?

Вождение с пропусками воспламенения может повредить каталитический нейтрализатор, который является дорогостоящим компонентом системы контроля выхлопных газов автомобиля.

Когда происходит сбой одного из цилиндров двигателя, несгоревший бензин, попадающий в выхлоп, может перегреться и расплавить каталитический нейтрализатор.

Некоторые производители советуют не ездить с пропусками зажигания. Другие — рекомендуют ездить только в очень умеренной манере и как можно скорее проверить свой автомобиль. Смотрите руководство по эксплуатации вашего автомобиля.

Что может вызвать коды P0301–P0308

Наиболее распространенная причина пропусков зажигания двигателя и кодов P030X в современных автомобилях — неисправная катушка зажигания.

Другие причины включают в себя:

• Повреждена проводка катушки зажигания.
• Изношенные, потрескавшиеся или загрязненные свечи зажигания.
• Треснувшие или замыкающие провода зажигания.
• Накапливание углерода на клапанах и форсунках (обычно в двигателях с прямым впрыском).
• Подсос воздуха. Утечка вакуума вызовёт пропуски зажигания в цилиндре, ближайшем к источнику подсоса. Примеры утечек вакуума включают в себя: негерметичную прокладку впускного коллектора, сломанный клапан или шланг PCV (система принудительной вентиляции картера), обрыв или трещины на вакуумных линиях.
• Неисправность топливной форсунки.
• Протекающая прокладка головки цилиндров.
• Низкая компрессия в поврежденном цилиндре.
• Сбой ЭБУ.
• Не отрегулированы клапана.

Причины случайного пропуска зажигания (код P0300)

• Неисправность датчика массового расхода воздуха (ДМРВ).
• Разрыв впускного патрубка.
• Заклинило клапан рециркуляции отработавших газов или продувочный клапан (соленоид).
• Изношены детали клапанного механизма.
• Низкое давление топлива.
• Неправильная настройка фаз газораспределения.
• Забит каталитический нейтрализатор.
• Проблемы с датчиком положения коленчатого вала (ДПКВ) или датчиком положения распределительного вала (ДПРВ).

Часто ошибка случайных пропусков зажигания P0300 отображается вместе с другими кодами, например, P0171, P0101, P0102, P0420 и P0401. В этом случае сначала должен быть диагностирован сопровождающий код неисправности.

Причины, вызывающие пропуски зажигания

Катушки зажигания

Неисправные катушки зажигания являются распространённой проблемой на многих автомобилях, включая BMW, Ford, Hyundai, Mazda, Nissan, Volkswagen и GM. Неисправную катушку зажигания нужно заменить.

Свечи

Если свечи зажигания не менялись более 15 т. км, их замена будет хорошей идеей. Изношенные свечи требуют более высокого напряжения для образования искры, что увеличивает нагрузку на катушки зажигания.

Некоторые производители автомобилей обновляют катушки зажигания в процессе производства автомобилей. Если одна из катушек зажигания вышла из строя, и производитель обновил деталь, то автомеханик может порекомендовать заменить все катушки зажигания на обновленные в качестве меры предосторожности.

Углерод на клапанах

Во многих современных автомобилях, особенно с непосредственным впрыском топлива, накопление углерода на впускных клапанах и форсунках может вызвать перебои зажигания.

Некоторые механики могут порекомендовать чистить клапаны специальным спреем или пеной, так как это дешевле и иногда помогает. Более эффективным вариантом является очистка впускных клапанов вручную.

Смотрите видео о том, как почистить клапана:

Засоренные топливные форсунки также необходимо почистить или заменить. Этот ремонт является дорогостоящим, поскольку он требует больше трудозатрат. Нужно снимать впускной коллектор и некоторые другие детали.

Подсос воздуха

Утечки вакуума, а также заклинивший клапан рециркуляции отработавших газов или продувочный клапан могут вызвать пропуски зажигания, которые в основном происходят на холостом ходу, но исчезают при более высоких оборотах.

Подробнее здесь: Как найти подсос воздуха в домашних условиях?

Регулировка клапанов

В некоторых старых автомобилях Honda пропуски зажигания могут быть вызваны неправильной регулировкой клапанов. Пропуск зажигания может быть более заметным, когда двигатель работает на холостом ходу после холодного запуска.

По мере износа деталей клапанной системы зазоры клапанов меняются. Чтобы компенсировать это, клапаны во многих двигателях Honda должны быть отрегулированы с рекомендуемой периодичностью.

Ремень ГРМ

Иногда двигатель может дать пропуск воспламенения, если во время замены ремня ГРМ или цепи не были правильно выставлены метки. Если проблема возникла после замены ремня или цепи ГРМ, первым делом необходимо проверить метки ГРМ.

Утечка масла

Во многих автомобилях с большим пробегом масло, просачивающееся в камеру сгорания из-за изношенных уплотнений клапанов и масляных колец, может привести к загрязнению свечей зажигания и вызвать пропуски зажигания.

Часто пропуски появляются на холостом ходу, но исчезают после увеличения оборотов. Сизый дым — еще один симптом утечки масла в камеры сгорания.

Вода

Во многих старых автомобилях мытьё моторного отсека или движение по глубоким лужам может привести к перебоям в работе двигателя, так как вода попадает в детали зажигания и приводит к замыканиям.

Замена свечей и проводов зажигания часто решает проблему. Катушки зажигания, которые имеют трещины или следы искрения, также должны быть заменены. В более старых автомобилях с распределителем зажигания (трамблером) крышка и ротор распределителя также заменяются.

Как устранять P0301

Причину пропуска зажигания должно быть достаточно легко определить, если проблема присутствует постоянно.

Проверьте свечи, катушки зажигания, трамблёр

Свечи зажигания могут многое рассказать. Признаки искрения на катушке зажигания, крышке распределителя или роторе также могут указывать на неисправную деталь.

Неисправная катушка зажигания на свече обычно проверяется путем замены катушек между цилиндрами. Смотрят, поменялся цилиндр с пропусками или остался тем же.

Компрессия, метки, давление топлива, бедная смесь

Компрессия, метки ГРМ и давление топлива также могут быть проверены. Возможно, двигатель нужно проверить на предмет подсоса воздуха.

Кратковременное регулирование (STFT) и долговременное регулирование (LTFT) топливоподачи необходимо проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Это нужно, чтобы убедиться, что топливно-воздушная смесь не бедная.

Зачастую неисправный датчик массового расхода воздуха (ДМРВ) приводит к тому, что двигатель работает на бедной смеси, что вызывает случайные пропуски зажигания.

Проверка давления в системе охлаждения может помочь выявить протекающую прокладку головки цилиндров.

Рециркуляция отработавших газов

Если пропуски зажигания происходят только на холостом ходу, необходимо проверить клапан рециркуляции отработавших газов и продувочный клапан, так как любой из них может застрять в открытом положении.

Клапанный механизм

Может потребоваться проверить регулировку клапанов, так как неотрегулированные клапаны могут вызвать пропуски зажигания при холодном пуске, что является довольно распространенной проблемой в некоторых старых двигателях Honda.

Неисправные механические детали клапанного механизма, такие как изношенные кулачки распределительного вала или растянутая цепь ГРМ, также могут вызвать пропуски зажигания в двигателе.

Иногда сломанный или поврежденный зуб на шестерне датчика коленвала или распределительного вала может стать причиной пропуска зажигания. Если есть подозрение на датчик положения коленчатого вала (ДПКВ) или датчик положения распределительного вала (ДПРВ), может помочь проверка сигнала с помощью осциллографа.

Как только проблема будет устранена, код пропуска зажигания исчезнет спустя некоторое время вождения.

Код ошибки P0301 звучит как «обнаружены пропуски зажигания в цилиндре 1». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Cylinder 1 Misfire Detected».

Техническое описание и расшифровка ошибки P0301

Код ошибки OBD-II P0301 является общим, который звучит как «Обнаружены пропуски воспламенения в цилиндре №1». Устанавливается, когда PCM (модуль управления трансмиссией) обнаруживает пропуски зажигания в первом цилиндре.

Система обнаружения пропусков зажигания использует входные данные, которые передаются в PCM через специальные цепи обратной связи. Если PCM не получает сигнал обратной связи, он интерпретирует это как пропуск зажигания.

Ошибка P0301 указывает, что в первом цилиндре возникают пропуски зажигания. Они возникают, когда в цилиндре сжигается недостаточное количество топлива. Эффективное сжигание топлива имеет важное значение. Поскольку сгорание топлива является источником энергии для работы двигателя.

Пропуски зажигания могут быть вызваны множеством причин. Из-за неисправной системы зажигания, топливной системы или внутреннего отказа двигателя. Часто неисправность возникает при изношенных свечах, проводах свечей зажигания или неисправной катушке.

Симптомы неисправности

Основным симптомом появления ошибки P0301 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Двигатель глохнет либо плохо заводится.
3. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
4. Дерганье/пропуски зажигания на холостом ходу или под нагрузкой.
5. Плохой набор скорости.
6. Повышенный расход топлива.
7. Снижение мощности двигателя.
8. Запах топлива из выхлопа.

Код неисправности P0301 считается серьезным, его необходимо, как можно скорее устранить. Так как длительное вождение с пропусками зажигания может привести к дорогостоящему повреждению двигателя и каталитических нейтрализаторов.

Причины возникновения ошибки

Код P0301 может означать, что произошла одна или несколько следующих проблем:

• Неисправные или изношенные свечи.
• Износ или повреждение проводов зажигания.
• Выход из строя катушки.
• Кислородный датчик неисправен.
• Повреждение топливных форсунок.
• Утечка вакуума.
• Низкое давление топлива.
• Неисправен датчик положения распредвала.
• Неисправность датчика положения коленчатого вала.
• Засорение трубок или клапана системы рециркуляции отработавших газов.
• Забиты каталитические нейтрализаторы.
• Датчика расхода воздуха неисправен.
• Неисправность датчика положения дроссельной заслонки.
• Протекающая прокладка головки блока цилиндров.
• Низкая компрессия двигателя.
• Некачественное топливо.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0301

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0301:

1. Используйте ОБД сканер, чтобы убедиться, что нет других ошибок. Если они присутствуют, рекомендуется их устранить в первую очередь.
2. Осмотрите надежность крепления разъемов на катушках зажигания или повреждения проводки. Также ищите ослабленные провода массы двигателя. Это может вызвать случайные пропуски зажигания. При необходимости затяните или исправьте.
3. Проверьте состояние свечей зажигания и их проводов. Изношенные и старые провода свечей зажигания – частые причины случайных пропусков. При необходимости замените свечи и провода.
4. Необходимо замерить давление топлива. Низкое давление может вызвать периодические пропуски зажигания в нескольких цилиндрах. Когда давление ниже спецификации, двигатель не получает должного количества топлива и начинает обеднять смесь. Топливный насос или регулятор давления могут быть источником низкого давления.
5. Убедитесь, что топливные форсунки работают правильно и активируются. Случайные пропуски зажигания могут быть признаком неисправности или засорения топливных форсунок, которые необходимо заменить. Также убедитесь, что проводка топливной форсунки не повреждена и правильно подсоединена.
6. Если система зажигания и топливная система проходят проверку, вы можете выполнить проверку компрессии двигателя и проверку утечки, чтобы увидеть, есть ли какие-либо механические проблемы, вызывающие пропуски зажигания.

Диагностика и решение проблем

Иногда при обнаружении неисправности P0301 не наблюдается никаких симптомов. Самое простое в этом случаи просто сбросить код и посмотреть, вернется ли он.

При проявлении проблемы в виде неравномерного холостого хода или дерганья двигателя, проверьте всю проводку и разъемы, ведущие к цилиндрам. Далее, стоит проверить свечи, провода, а также катушки.

В некоторых случаях причиной является вышедший из строя каталитический нейтрализатор. Если вы чувствуете запах тухлых яиц в выхлопе, катализатор необходимо заменить. Неисправные топливные форсунки, также не стоит упускать из вида.

Случайные пропуски зажигания, приведшие к ошибке P0301, могут быть из-за обедненного топлива. Это, может быть связано с утечкой вакуума во впускном коллекторе или с воздухом, проходящим мимо датчика воздушного потока. А также из-за застрявшего в открытом положении клапана рециркуляции отработавших газов.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0301 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а3, Ауди а4, Ауди А5, Ауди а6, Ауди ТТ)
• BMW (БМВ Х3, БМВ Х5, E60)
• Chery
• Chevrolet (Шевроле Авео, Импала, Каптива, Круз, Лачетти, Орландо, Спарк)
• Chrysler (Крайслер Таун Кантри, 300c)
• Citroen
• Daewoo (Дэу Нексия)
• Dodge (Додж Караван, Стратус)
• Fiat
• Ford (Форд Мондео, Рейнджер, Таурус, Фокус, Эскорт)
• Geely (Джили Эмгранд)
• Honda (Хонда Аккорд, Пилот, СРВ, Цивик, Элемент)
• Hummer H3
• Hyundai (Хендай Акцент, Гетц, Санта фе, Солярис, Туксон, Элантра)
• Infiniti
• Jeep (Джип Гранд Чероки)
• Kia (Киа Рио, Сид, Спортейдж)
• Lexus (Лексус rx300, rx350)
• Mazda (Мазда 3, Мазда 6, Мазда cx7, Мазда cx9)
• Mercedes (Мерседес w203)
• Mitsubishi (Митсубиси Аутлендер, Галант, Лансер, Паджеро, L200)
• Nissan (Ниссан Альмера, Кашкай, Мурано, Тиида, Х-Трейл)
• Opel (Опель Антара, Астра, Вектра, Зафира, Инсигния, Корса, Мерива)
• Peugeot (Пежо Боксер)
• Renault (Рено Дастер, Логан, Сандеро)
• Saturn (Сатурн SC)
• Skoda (Шкода Йети, Октавия, Фабия)
• Ssangyong (Саньенг Кайрон)
• Subaru (Субару Форестер)
• Suzuki (Сузуки Гранд Витара, sx4)
• Toyota (Тойота Авенсис, Камри, Королла, Приус, Рав4, Хайлендер)
• Volkswagen (Фольксваген Гольф, Пассат, Поло Седан, Туарег, Тигуан)
• Volvo
• ВАЗ 2107, 2110, 2112, 2114, 2115
• Волга Сайбер
• Газель Бизнес, умз 4216
• Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
• Уаз Патриот

С кодом неисправности Р0301 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0118, P0134, P0175, P0300, P0302, P0303, P0304, P0305, P0306, P0202, P0507.

Видео

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Lada Largus:

Механическая неисправность двигателя, проводка, система зажигания / топливная система, форсунка, датчик температуры охлаждающей жидкости / датчик расхода воздуха (MAF), ECM

Ошибка p0301, появляющаяся на мониторе компьютера при диагностике, означает пропуски зажигания в первом цилиндре. Пропуск зажигания – это когда топливовоздушная смесь, поступившая в цилиндр по каким-то причинам не подожглась и в итоге поршень не получил толчка, что является не нормальной работой двигателя. Поршень просто болтается мертвым грузом и только создает лишнее сопротивление для остальных. При ошибке p0301 и не очень частых пропусках зажигания, можно продолжать движения до пункта СТО, либо дома, но вот передвигаться на таком автомобиле в дальнейшем лучше не стоит. Нужно при первой возможности разобраться в причинах возникновения пропусков и нейтрализовать их. Изменения в работе двигателя при ошибке p0301 Во время пропусков зажигания двигатель работает с характерным звуком, любой автомеханик вам сразу скажет, что автомобиль троит. Но кроме этого есть еще несколько следствий:
• Повышенный расход.
Из-за того, что цилиндр, имеющий проблемы с пропуском зажигания создает большое сопротивление работе двигателя в целом, КПД сильно падает, следовательно, для того что бы выполнять ту же работу мотору требуется больше топлива.
• Ощутимая потеря мощности двигателя.
Так же из-за сопротивления «Холостого» поршня мощность двигателя уменьшается критично.
• Плохой пуск двигателя.
Пуск двигателя особенно в зимнее время и так не самая тривиальная задача, добавите к этому ошибку p0301 — пропуски зажигания и завестись станет практически нереально.
• Токсичность выхлопных газов.
Горючая смесь сгорает не полностью из-за неполной химической реакции, выделяемый газ очень токсичный.
• Перегрев катализатора.
Смесь из несработавшего цилиндра может загореться уже в выхлопной трубе, это приведет к лишнему нагреву.

Возможные причины ошибки p0301
Наиболее частая причина этой ошибки это выход из строя первой катушки зажигания, особенно это касается автомобилей после 2000 года
• Систему зажигания.
• Систему подачи топлива.
• Компрессию.
• ЭБУ.

Причины возникновения ошибки P0301 на ЛАДА-ЛАРГУС

Найдено значений ошибки: 2

Обнаружены пропуски воспламенения в 1-ом цилиндре

Более конкретное отображение проблемы. Пропуски замечены в первом цилиндре.

Если при диагностике обнаружено несколько ошибок, то их следует устранять в порядке обнаружения сканером. После устранения причины воникновения ошибки произведите их чистку и выполните тест-драйв автомобиля.

Что означает ошибка P0301?

На некоторых моделях автомобилей значения кодов ошибок могут отличаться. В большинстве случаев ошибка P0301 означает следующее:

В большинстве автомобилей двигатель имеет 4-6 цилиндров. В каждом цилиндре последовательно срабатывает свеча зажигания, которая воспламеняет топливную смесь. Затем из топлива высвобождается энергия, которая приводит в движение коленчатый вал, который должен плавно вращаться при движении автомобиля.

Все цилиндры работают вместе, чтобы обеспечить непрерывное вращение коленчатого вала. Если в цилиндре возникнут пропуски зажигания, это приведет к увеличению или уменьшению числа оборотов (об/мин) коленчатого вала.

Если обороты коленчатого вала увеличатся или уменьшатся на 2 процента или более, в памяти PCM (модуля управления АКПП) сохранится ошибка P0301.

Если обороты увеличатся или уменьшатся на 2-10 процентов, на приборной панели автомобиля загорится индикатор Check Engine. Если процент отклонения превысит 10 процентов, индикатор Check Engine будет мигать, указывая на наличие более серьезной неисправности.

Ошибка P0301 указывает на то, что в цилиндре 1 возникли пропуски зажигания.

Частая причина возникновения ошибки P0301

• Износ или повреждение свечи зажигания цилиндра 1;
• Отсутствие компрессии в цилиндре 1;
• Износ или повреждение проводов свечей зажигания и/или катушек зажигания;
• Повреждение крышки распределителя (при наличии);
• Износ или повреждение бегунка распределителя зажигания (при наличии);
• Повреждение топливной форсунки;
• Засорение трубок или клапана системы рециркуляции отработавших газов;
• Обгорание клапанов;
• Неправильная установка момента зажигания;
• Утечка вакуума;
• Низкий уровень или низкое давление топлива;
• Повреждение прокладки головки блока цилиндров;
• Износ крышки распределителя;
• Неисправность датчика положения распределительного вала;
• Неисправность датчика положения коленчатого вала;
• Неисправность датчика расхода воздуха;
• Неисправность датчика кислорода;
• Неисправность датчика положения дроссельной заслонки;
• Неисправность каталитического нейтрализатора;
• Неисправность PCM;

Как можно исправить ошибку P0301?

• Замена поврежденных свечей зажигания;
• Замена изношенных или поврежденных проводов свечей зажигания и/или катушек зажигания;
• Ремонт или замена засоренных трубок и/или клапана системы рециркуляции отработавших газов;
• Замена обгоревших клапанов;
• Устранение утечки вакуума;
• Ремонт или замена поврежденной прокладки головки блока цилиндров;
• Замена неисправного датчика положения распределительного вала;
• Замена неисправного датчика положения коленчатого вала;
• Замена неисправного датчика расхода воздуха;
• Замена неисправного датчика кислорода;
• Замена неисправного датчика положения дроссельной заслонки;
• Замена неисправной топливной форсунки;
• Замена неисправного каталитического нейтрализатора;
• Устранение всех присутствующих ошибок;
• Замена крышки и бегунка распределителя зажигания (при наличии), а также проводов, свечей и катушек зажигания;
• При необходимости, ремонт неисправных внутренних компонентов двигателя;
• Замена двигателя (при повреждении цилиндра);
• В редких случаях, замена или перепрограммирование PCM;

Ошибка P0301 найдена у автомобилей:

Другие ошибки возникающие на ЛАДА-ЛАРГУС

• U0305
• U0155
• U0100
• U0073
• U0009
• U0001
• P2500
• P2501
• P2310
• P2307
• P2304
• P2301
• P2270
• P2271
• P2188
• P2187
• P2178
• P2176
• P2138
• P2135
• P2128
• P2127
• P2123
• P2122
• P2119
• P2108
• P2102
• P2103
• P2105
• P2101

Нашли неточность или ошибку? Помогите нам улучшить материал!

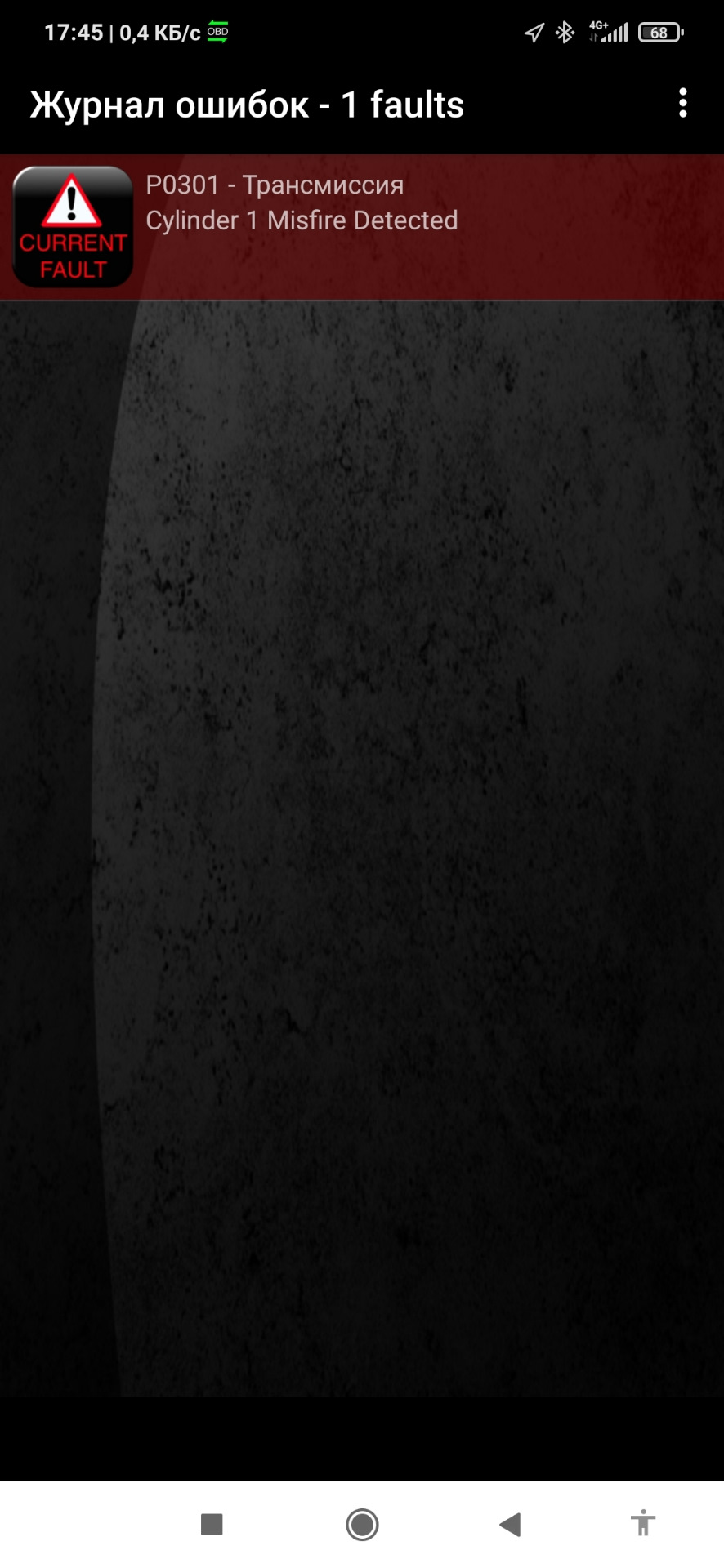

Ошибка P0301 — Цилиндр 1 — пропуски зажигания

Определение кода ошибки P0301

Ошибка P0301 указывает на то, что PCM автомобиля обнаружил пропуски зажигания в цилиндре 1.

Что означает ошибка P0301

В большинстве автомобилей двигатель имеет 4-6 цилиндров. В каждом цилиндре последовательно срабатывает свеча зажигания, которая воспламеняет топливную смесь. Затем из топлива высвобождается энергия, которая приводит в движение коленчатый вал, который должен плавно вращаться при движении автомобиля.

Все цилиндры работают вместе, чтобы обеспечить непрерывное вращение коленчатого вала. Если в цилиндре возникнут пропуски зажигания, это приведет к увеличению или уменьшению числа оборотов (об/мин) коленчатого вала.

Если обороты коленчатого вала увеличатся или уменьшатся на 2 процента или более, в памяти PCM (модуля управления АКПП) сохранится ошибка P0301.

Если обороты увеличатся или уменьшатся на 2-10 процентов, на приборной панели автомобиля загорится индикатор Check Engine. Если процент отклонения превысит 10 процентов, индикатор Check Engine будет мигать, указывая на наличие более серьезной неисправности.

Ошибка P0301 указывает на то, что в цилиндре 1 возникли пропуски зажигания.

Причины возникновения ошибки P0301

• Износ или повреждение свечи зажигания цилиндра 1
• Отсутствие компрессии в цилиндре 1
• Износ или повреждение проводов свечей зажигания и/или катушек зажигания
• Повреждение крышки распределителя (при наличии)
• Износ или повреждение бегунка распределителя зажигания (при наличии)
• Повреждение топливной форсунки
• Засорение трубок или клапана системы рециркуляции отработавших газов
• Обгорание клапанов
• Неправильная установка момента зажигания
• Утечка вакуума
• Низкий уровень или низкое давление топлива
• Повреждение прокладки головки блока цилиндров
• Износ крышки распределителя
• Неисправность датчика положения распределительного вала
• Неисправность датчика положения коленчатого вала
• Неисправность датчика расхода воздуха
• Неисправность датчика кислорода
• Неисправность датчика положения дроссельной заслонки
• Неисправность каталитического нейтрализатора
• Неисправность PCM

Каковы симптомы ошибки P0301?

• Загорание или мигание индикатора Check Engine
• Проблемы с запуском двигателя автомобиля (автомобиль может заводиться долго или вовсе не заводиться)
• Неустойчивая работа двигателя при ускорении автомобиля
• Неровный холостой ход двигателя
• Работа двигателя с перебоями
• Падение мощности двигателя
• Заглохание двигателя во время остановки автомобиля
• Увеличение расхода топлива

Как механик диагностирует ошибку P0301?

При диагностировании данного кода ошибки механик выполнит следующее:

• Считает все данные и коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II
• Очистит коды ошибок с памяти PCM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0301 снова
• Проверит провод свечи зажигания цилиндра 1 на предмет износа и наличия повреждений
• Проверит свечу зажигания цилиндра 1 на предмет износа и наличия повреждений
• Проверит катушку зажигания на предмет износа и наличия повреждений
• Проверит провод катушки зажигания на предмет износа и наличия повреждений
• При необходимости, заменит свечи зажигания, катушки зажигания, а также соответствующие провода
• Если после замены вышеуказанных компонентов ошибка P0301 появится снова, проверит топливную форсунку и соответствующие провода на наличие повреждений
• Проверит крышку и бегунок распределителя зажигания (при наличии) на наличие коррозии и повреждений
• Если вместе с кодом P0301 в памяти PCM сохранились другие коды ошибок, устранит все присутствующие ошибки
• Проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0301 снова
• Если ошибка P0301 появится снова, проверит компрессию в цилиндре 1
• Если ошибка P0301 не исчезнет, проблема может заключаться в неисправности PCM. В этом случае может потребоваться замена или перепрограммирование модуля

Общие ошибки при диагностировании кода P0301

Наиболее распространенной ошибкой при диагностировании кода P0301 является замена свечей зажигания, катушек зажигания, а также соответствующих проводов, в то время как проблема заключается в повреждении проводов топливной форсунки.

Еще одной ошибкой является исключение возможности выхода из строя самой топливной форсунки, цилиндра или PCM.

Также механики часто не рассматривают другие коды ошибок, которые появились вместе с кодом P0301. Если не устранить все присутствующие ошибки, это может привести к тому, что ошибка P0301 появится снова.

Насколько серьезной является ошибка P0301?

Ошибка P0301 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с управляемостью автомобиля. Также двигатель автомобиля может долго запускаться или вовсе не запускаться, что в некоторых случаях может быть опасным. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0301?

• Замена поврежденных свечей зажигания
• Замена изношенных или поврежденных проводов свечей зажигания и/или катушек зажигания
• Ремонт или замена засоренных трубок и/или клапана системы рециркуляции отработавших газов
• Замена обгоревших клапанов
• Устранение утечки вакуума
• Ремонт или замена поврежденной прокладки головки блока цилиндров
• Замена неисправного датчика положения распределительного вала
• Замена неисправного датчика положения коленчатого вала
• Замена неисправного датчика расхода воздуха
• Замена неисправного датчика кислорода
• Замена неисправного датчика положения дроссельной заслонки
• Замена неисправной топливной форсунки
• Замена неисправного каталитического нейтрализатора
• Устранение всех присутствующих ошибок
• Замена крышки и бегунка распределителя зажигания (при наличии), а также проводов, свечей и катушек зажигания
• При необходимости, ремонт неисправных внутренних компонентов двигателя
• Замена двигателя (при повреждении цилиндра)
• В редких случаях, замена или перепрограммирование PCM

Дополнительные комментарии для устранения ошибки P0301

Для того чтобы быстро определить, заключается ли проблема в неисправности провода или катушки зажигания, необходимо переставить провод и/или катушку зажигания на другой цилиндр. Если код ошибки появится снова, это является признаком того, что износ или повреждение провода и/или катушки зажигания является причиной пропусков зажигания в цилиндре.

При устранении ошибки, связанной с пропусками зажигания, необходимо заменить все свечи зажигания. Если заменить свечу зажигания только в том цилиндре, в котором возникли пропуски зажигания, это может привести к пропускам зажигания в других цилиндрах. Также очень важно устранить все присутствующие ошибки.

Необходимо обязательно убедиться в том, что у свечи выставлен правильный зазор, используя щуп для замера зазоров. Если у свечи зажигания выставлен неправильный зазор, это может привести к пропускам зажигания в цилиндре. Обычно производители автомобилей предоставляют технические характеристики свечей зажигания. Данные характеристики можно найти на этикетке под капотом автомобиля или получить в любом магазине автозапчастей для вашего автомобиля.

Нужна помощь с кодом ошибки P0301?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Похожие статьи

Таблица кодов неисправностей

Код — Описание

DF001 Цепь датчика температуры охлаждающей жидкости

DF002 Цепь датчика температуры воздуха

DF022 Цепь сигнальной лампы бортовой системы диагностики

DF023 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости

DF038 ЭБУ

DF040 Цепь форсунки цилиндра № 1

DF041 Цепь форсунки цилиндра № 2

DF042 Цепь форсунки цилиндра № 3

DF043 Цепь форсунки цилиндра № 4

DF081 Цепь электромагнитного клапана продувки адсорбера

DF082 Цепь подогрева верхнего кислородного датчика

DF083 Цепь подогрева нижнего кислородного датчика

DF084 Цепь управления реле исполнительных устройств

DF091 Информация о скорости движения автомобиля

DF092 Цепь верхнего кислородного датчика

DF093 Цепь нижнего кислородного датчика

DF123 Пропуски воспламенения смеси, приводящие к увеличению содержания токсичных веществ в отработавших газах

DF124 Пропуски воспламенения смеси, приводящие к выходу из строя каталитического нейтрализатора

DF232 Цепь датчика давления хладагента

DF328 Цепь датчика положения дроссельной заслонки

DF330 Цепь датчика детонации

DF336 Цепь датчика положения и частоты вращения коленчатого вала двигателя

DF352 Цепь системы электронной противоугонной блокировки запуска двигателя

DF353 Цепь датчика абсолютного давления

DF360 Цепь регулирования холостого хода

DF361 Цепь катушки зажигания цилиндров № 1 и № 4

DF362 Цепь катушек зажигания цилиндров № 2 и № 3

DF378 Связь ЭБУ АБС с ЭБУ системы впрыска

DF390 Нарушение работы кислородного датчика

DF394 Нарушение работы каталитического нейтрализатора

DF514 Цепь реле топливного насоса

DF524 Выходное напряжение реле исполнительных устройств

DF587 Напряжение питания + 5 В датчиков

Код неисправности, расшифровка неисправности и методы устранения

DF001 — Цепь датчика температуры охлаждающей жидкости

1 Обрыв цепи или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

— В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

— Неисправность определяется как текущая после изменения значения температуры охлаждающей жидкости более установленного предела.

После выполнения условия неисправность должна определяться как текущая, но может вновь определиться как сохраненная.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика температуры охлаждающей жидкости.

Проверить надежность соединения и состояние разъема датчика температуры охлаждающей жидкости. При необходимости устранить неисправность.

Убедиться, что сопротивление датчика температура охлаждающей жидкости не равно нулю или бесконечности (т. е. нет явной неисправности).

Сравнить значения сопротивления датчика со значениями, приведенными в разделе «Дополнительная информация».

Проверить, что сопротивление датчика изменяется в зависимости от температуры.

При необходимости заменить датчик температуры охлаждающей жидкости.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «13» — контакт «B1» датчика температуры охлаждающей жидкости;

— ЭБУ ЭСУД, контакт «73» — контакт «B2» датчика температуры охлаждающей жидкости.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF002 — Цепь датчика температуры воздуха

1 Обрыв цепи или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

— В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после изменения значения температуры воздуха более установленного предела.

После выполнения условия неисправность должна определяться как текущая, но может вновь определиться как сохраненная.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика температуры воздуха.

Проверить надежность соединения и состояние разъема датчика температуры воздуха.

При необходимости устранить неисправность.

Убедиться, что сопротивление датчика температура воздуха не равно нулю или бесконечности (т. е. нет явной неисправности).

Сравнить значения сопротивления датчика со значениями, приведенными в разделе «Дополнительная информация».

Проверить, что сопротивление датчика изменяется в зависимости от температуры.

При необходимости заменить датчик температуры воздуха.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

ЭБУ ЭСУД, контакт «49» — контакт «1» датчика температуры воздуха;

ЭБУ ЭСУД, контакт «77» — контакт «2» датчика температуры воздуха.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF022 — Цепь сигнальной лампы бортовой системы диагностики

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после подачи команды АC047

«Сигнальная лампа бортовой системы диагностики БСД».

Особенности:

2/3/4 в текущих неисправностях.

1. для любой сохраненной неисправности.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «34» – комбинация приборов.

При необходимости устранить неисправность.

Проверить наличие «+» 12 В на контакте сигнальной лампы бортовой системы диагностики.

Проверить состояние предохранителей цепей питания комбинации приборов.

При необходимости устранить неисправность.

Если неисправность сохраняется, выполнить диагностику комбинации приборов.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF023 — Цепь сигнальной лампы аварийной температуры охлаждающей жидкости

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после подачи команды АC116

«Сигнальная лампа аварийной температуры охлаждающей жидкости».

Особенности:

2/3/4 в текущих неисправностях.

1. для любой сохраненной неисправности.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «9» – комбинация приборов.

При необходимости устранить неисправность.

Проверить наличие «+» 12 В на контакте сигнальной лампы аварийной температуры охлаждающей жидкости.

Проверить состояние предохранителей цепей питания комбинации приборов.

При необходимости устранить неисправность.

Если неисправность сохраняется, выполнить диагностику комбинации приборов.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF038 — ЭБУ

Диагностические указания — Отсутствуют

ЭБУ неисправен или программное обеспечение не соответствует автомобилю.

Убедится, что конфигурация ЭБУ соответствует установленному на автомобиле оборудованию.

Если не соответствует, то выполнить перепрограммирование ЭБУ.

Если неисправность сохраняется, заменить ЭБУ.

После устранения неисправности выполнить: провести дорожное испытание, а затем повторную проверку с помощью диагностического прибора; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF040 — Цепь форсунки цилиндра № 1

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи форсунки цилиндра № 1.

Проверить надежность соединения и состояние разъема форсунки № 1. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления форсунки со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить форсунку.

При включенном зажигании проверить наличие напряжения 12 В на контакте «1» колодки жгута к форсунке цилиндра № 1. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «59» — контакт «2» форсунки цилиндра № 1.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF041 — Цепь форсунки цилиндра № 2

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи форсунки цилиндра № 2.

Проверить надежность соединения и состояние разъема форсунки № 2. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления форсунки со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить форсунку.

При включенном зажигании проверить наличие напряжения 12 В на контакте «1» колодки жгута к форсунке цилиндра № 2. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «90» — контакт «2» форсунки цилиндра № 2.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF042 — Цепь форсунки цилиндра № 3

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи форсунки цилиндра № 3.

Проверить надежность соединения и состояние разъема форсунки № 3. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления форсунки со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить форсунку.

При включенном зажигании проверить наличие напряжения 12 В на контакте «1» колодки жгута к форсунке цилиндра № 3. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «60» — контакт «2» форсунки цилиндра № 3.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF043 — Цепь форсунки цилиндра № 4

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи форсунки цилиндра № 4.

Проверить надежность соединения и состояние разъема форсунки № 4. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления форсунки со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить форсунку.

При включенном зажигании проверить наличие напряжения 12 В на контакте «1» колодки жгута к форсунке цилиндра № 4. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «89» — контакт «2» форсунки цилиндра № 4.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF081 — Цепь электромагнитного клапана продувки адсорбера

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после подачи команды АC017

«Электромагнитный клапан продувки адсорбера».

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи электромагнитного клапана продувки адсорбера.

Проверить надежность соединения и состояние разъема электромагнитного клапана продувки адсорбера. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления электромагнитного клапана продувки адсорбера со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить электромагнитный клапан продувки адсорбера.

При включенном зажигании проверить наличие напряжения 12 В на контакте «1» колодки жгута к клапану продувки адсорбера. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «4» — контакт «2» электромагнитного клапана продувки адсорбера.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF082 — Цепь подогрева верхнего кислородного датчика

1. Цепь разомкнута или короткое замыкание
2. Неисправность в цепи питания элемента подогрева
3. Обрыв цепи
4. Замыкание на «массу»
5. Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности

Неисправность определяется как текущая после подачи команды АC018

«Подогрев верхнего кислородного датчика» или после запуска двигателя.

Особенности:

— 3/4/5 в текущих неисправностях.

— 1/2 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи подогрева верхнего кислородного датчика.

Проверить надежность соединения и состояние разъема кислородного датчика. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления элемента подогрева верхнего кислородного датчика со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить датчик.

При включенном зажигании проверить наличие напряжения 12 В на контакте «4» колодки жгута к верхнему кислородному датчику. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «63» — контакт «3» верхнего кислородного датчика.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия

DF083 — Цепь подогрева нижнего кислородного датчика

1. Цепь разомкнута или короткое замыкание
2. Неисправность в цепи питания элемента подогрева
3. Обрыв цепи
4. Замыкание на «массу»
5. Короткое замыкание на + 12 В

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после подачи команды АC019

«Подогрев нижнего кислородного датчика» или после определенного времени работы двигателя под нагрузкой (дорожного испытания).

Особенности:

— 3/4/5 в текущих неисправностях.

— 1/2 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи подогрева нижнего кислородного датчика.

Проверить надежность соединения и состояние разъема кислородного датчика. При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления элемента подогрева нижнего кислородного датчика со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить датчик.

При включенном зажигании проверить наличие напряжения 12 В на контакте «4» колодки жгута к нижнему кислородному датчику. При необходимости устранить неисправность в цепи до реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «65» — контакт «3» нижнего кислородного датчика.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF084 — Цепь управления реле исполнительных устройств

1. Цепь разомкнута или короткое замыкание
2. Обрыв цепи
3. Замыкание на «массу»
4. Короткое замыкание на + 12 В

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после включения зажигания.

При наличии нескольких неисправностей в первую очередь обработать данную неисправность.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

Проверить надежность соединения жгута системы зажигания с «массой» автомобиля.

При необходимости устранить неисправность.

Проверить надежность соединения и состояние колодки к реле исполнительных устройств. При необходимости устранить неисправность.

Проверить наличие напряжения 12 В на контакте «А1» реле исполнительных устройств.

При необходимости устранить неисправность в цепи до предохранителя.

Проверить обмотку реле исполнительных устройств на отсутствие обрыва.

При необходимости заменить реле.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «39» — контакт «А2» реле исполнительных устройств.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF091 — Информация о скорости движения автомобиля

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после дорожного испытания.

Выполнить дорожное испытание на подъеме с постоянной скоростью.

Выполнить дорожное испытание на склоне, не нажимая при этом на педаль акселератора.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика скорости автомобиля.

Если в ЭБУ системы впрыска не поступает информация о скорости движения автомобиля, проверить возможные повреждения жгута проводов системы зажигания.

Проверить надежность соединения и состояние разъема датчика скорости.

При необходимости устранить неисправности.

Если неисправность сохраняется, отсоединить колодку жгута проводов от датчика скорости автомобиля.

При включенном зажигании проверить наличие напряжения + 12 В на контакте «2» колодки к датчику и наличие «массы» на контакте «1» колодки к датчику.

При отсутствии + 12 В на контакте «2» колодки к датчику проверить состояние цепи до реле исполнительных устройств.

При необходимости устранить неисправность в цепи до реле исполнительных устройств

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— реле исполнительных устройств, контакт «A5» — контакт «2» датчика скорости автомобиля;

— «масса» — контакт «1» датчика скорости автомобиля;

— ЭБУ ЭСУД, контакт «53» — контакт «3» датчика скорости автомобиля.

При необходимости устранить неисправности.

Если неисправность сохраняется, заменить датчик скорости автомобиля.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF092 — Цепь верхнего кислородного датчика

1. Обрыв цепи или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности

Неисправность определяется как текущая после запуска двигателя.

На холостом ходу убедиться, что состояние ET052 «Подогрев верхнего кислородного датчика» имеет характеристику «ВКЛ», подождать пока состояние ET300 «Регулирование состава рабочей смеси» примет характеристику «ВКЛ», затем выждать 5 минут.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи верхнего кислородного датчика.

Проверить надежность соединения и состояние разъема верхнего кислородного датчика.

Проверить отсутствие влаги в разъеме (возможная причина «провалов» при разгоне).

При необходимости устранить неисправность.

Проверить отсутствие подсоса воздуха на участке между выпускным коллектором и каталитическим нейтрализатором.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «45» — контакт «2» верхнего кислородного датчика;

— ЭБУ ЭСУД, контакт «80» — контакт «1» верхнего кислородного датчика.

При необходимости устранить неисправность.

Если неисправность сохраняется, заменить кислородный датчик.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия

DF093 — Цепь нижнего кислородного датчика

1. Обрыв цепи или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности

Неисправность определяется как текущая после:

— дорожного испытания с постоянной скоростью, после включения электровентилятора системы охлаждения и активации состояния ET056 «Регулирование состава топливной смеси с двойной обратной связью по содержанию кислорода в отработавших газах» (характеристика «ДА»);

— дорожного испытания с постоянной скоростью, после включения электровентилятора системы охлаждения и последующего торможения двигателем (при включенной передаче и отпущенной педали сцепления), и активации состояния ET278 «Положение дроссельной заслонки: холостой ход» (характеристика «ДА»).

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи нижнего кислородного датчика.

Проверить надежность соединения и состояние разъема нижнего кислородного датчика.

При необходимости устранить неисправность.

Проверить отсутствие подсоса воздуха на участке между двумя кислородными датчиками.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «44» — контакт «2» верхнего кислородного датчика;

— ЭБУ ЭСУД, контакт «76» — контакт «1» верхнего кислородного датчика.

При необходимости устранить неисправность.

Если неисправность сохраняется, заменить кислородный датчик.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF123 — Пропуски воспламенения смеси, приводящие к увеличению содержания токсичных веществ в отработавших газах

Диагностические указания

Условия проведения диагностики для сохраненной и текущей неисправности:

Неисправность определяется как текущая после запуска двигателя.

Состояние ET061 «Распознавание цилиндра №1 Адаптация неравномерности вращения» должно быть активировано (иметь характеристику «ДА») для определения пропусков воспламенения в конкретном цилиндре.

Следующие состояния дают информацию о характере и местонахождении неисправности:

— ET057 «Пропуск воспламенения смеси в цилиндре 1»;

— ET058 «Пропуск воспламенения смеси в цилиндре 2»;

— ET059 «Пропуск воспламенения смеси в цилиндре 3»;

— ET060 «Пропуск воспламенения смеси в цилиндре 4».

Если пропуски воспламенения определяются только в одном цилиндре (активно состояние ET057, или ET058, или ET059, или ET060), то неисправность связана с элементом, который участвует в процессе воспламенения смеси только этого цилиндра:

— неисправность форсунки, или свечи зажигания, или высоковольтного провода, или катушки зажигания пальчикового типа (для двигателя К4М). Перед заменой элемент можно проверить, переставив его на другой цилиндр.

Если пропуски воспламенения определяются в паре цилиндров № 1 и № 4, или № 2 и № 3 (соответственно активны состояния ET057 и ET060, или ET058 и ET059), то неисправность связана с элементом, который участвует в процессе воспламенения смеси в соответствующих цилиндрах:

— неисправность в цепи высокого напряжения одной из катушек четырехвыводной катушки зажигания или цепи управления катушки зажигания.

Если пропуски воспламенения определяются во всех четырех цилиндрах (активны состояния ET057, ET058, ET059, ET060), то неисправность связана со следующим:

— неисправность топливного насоса, топливного фильтра, несоответствие требуемой марки бензина, несоответствие типа свечей зажигания.

Проверить систему зажигания.

При необходимости устранить неисправность.

Проверить компрессию в цилиндрах двигателя.

При необходимости устранить неисправность.

Проверить крепление датчика положения и частоты вращения коленчатого вала двигателя, зазор между датчиком и зубчатым венцом маховика.

При необходимости устранить неисправность.

Если неисправность сохраняется, проверить: топливный фильтр, подачу и давление топлива, состояние топливного насоса, чистоту топливного бака, состояние форсунок. Устранить неисправности в системе подачи топлива.

После устранения неисправности выполнить: обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; для подтверждения ремонта выполнить необходимые программирования и диагностический тест пропусков воспламенения смеси «Диагностика обнаружения пропусков воспламенения смеси».

DF124 — Пропуски воспламенения смеси, приводящие к выходу из строя каталитического нейтрализатора

Диагностические указания

Условия проведения диагностики для сохраненной и текущей неисправности:

Неисправность определяется как текущая после запуска двигателя.

Состояние ET061 «Распознавание цилиндра №1 Адаптация неравномерности вращения» должно быть активировано (иметь характеристику «ДА») для определения пропусков воспламенения в конкретном цилиндре.

Следующие состояния дают информацию о характере и местонахождении неисправности:

— ET057 «Пропуск воспламенения смеси в цилиндре 1»;

— ET058 «Пропуск воспламенения смеси в цилиндре 2»;

— ET059 «Пропуск воспламенения смеси в цилиндре 3»;

— ET060 «Пропуск воспламенения смеси в цилиндре 4».

Если пропуски воспламенения определяются только в одном цилиндре (активно состояние ET057, или ET058, или ET059, или ET060), то неисправность связана с элементом, который участвует в процессе воспламенения смеси только этого цилиндра:

— неисправность форсунки, или свечи зажигания, или высоковольтного провода, или катушки зажигания пальчикового типа (для двигателя К4М). Перед заменой элемент можно проверить, переставив его на другой цилиндр.

Если пропуски воспламенения определяются в паре цилиндров № 1 и № 4, или № 2 и № 3 (соответственно активны состояния ET057 и ET060, или ET058 и ET059), то неисправность связана с элементом, который участвует в процессе воспламенения смеси в соответствующих цилиндрах:

— неисправность в цепи высокого напряжения одной из катушек четырехвыводной катушки зажигания или цепи управления катушки зажигания.

Если пропуски воспламенения определяются во всех четырех цилиндрах (активны состояния ET057, ET058, ET059, ET060), то неисправность связана со следующим:

— неисправность топливного насоса, топливного фильтра, несоответствие требуемой марки бензина, несоответствие типа свечей зажигания.

Проверить систему зажигания.

При необходимости устранить неисправность.

Проверить компрессию в цилиндрах двигателя.

При необходимости устранить неисправность.

Проверить крепление датчика положения и частоты вращения коленчатого вала двигателя, зазор между датчиком и зубчатым венцом маховика.

При необходимости устранить неисправность.

Если неисправность сохраняется, проверить: топливный фильтр, подачу и давление топлива, состояние топливного насоса, чистоту топливного бака, состояние форсунок. Устранить неисправности в системе подачи топлива.

После устранения неисправности выполнить: обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; для подтверждения ремонта выполнить необходимые программирование и диагностический тест пропусков воспламенения смеси в соответствии с пунктом «Диагностика обнаружения пропусков воспламенения смеси».

DF232 — Цепь датчика давления хладагента

Диагностические указания

Особенности:

На автомобилях, оснащенных датчиком давления хладагента (информация о работе системы кондиционирования поступает в ЭСУД), ЭБУ пересчитывает параметр PR125 «Мощность, потребляемая компрессором кондиционера» на основе значений давления хладагента.

При отклонении от нормы параметра PR037 «Давление хладагента» значение параметра PR125 может быть ошибочным.

Проверить надежность соединения и состояние разъема датчика давления хладагента.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «18» — контакт «С» датчика давления хладагента;

— ЭБУ ЭСУД, контакт «82» — контакт «А» датчика давления хладагента;

— ЭБУ ЭСУД, контакт «83» — контакт «В» датчика давления хладагента.

При необходимости устранить неисправности.

Если неисправность сохраняется, заменить датчик давления хладагента.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF328 — Цепь датчика положения дроссельной заслонки

1. Обрыв цепи или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после:

— включить зажигание, не нажимать на педаль акселератора в течение 10 секунд;

— плавно выжать до упора педаль акселератора, переместив датчик положения дроссельной заслонки из положения «холостой ход» в положение «полная нагрузка», и удерживать педаль в этом состоянии в течение 10 секунд.

После выполнения условия неисправность должна определяться как текущая, но может вновь определиться как сохраненная.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика положения дроссельной заслонки.

Проверить надежность соединения и состояние разъема датчика положения дроссельной заслонки. При необходимости устранить неисправность.

Убедиться, что сопротивление датчика положения дроссельной заслонки не равно нулю или бесконечности (т. е. нет явной неисправности).

Сравнить значения сопротивления датчика

Проверить, что сопротивление датчика плавно изменяется при перемещении дроссельной заслонки из положения «холостой ход» в положение «полная нагрузка».

При необходимости заменить датчик положения дроссельной заслонки.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «43» — контакт «С» датчика положения дроссельной заслонки;

— ЭБУ ЭСУД, контакт «74» — контакт «В» датчика положения дроссельной заслонки;

— ЭБУ ЭСУД, контакт «75» — контакт «А» датчика положения дроссельной заслонки.

При необходимости устранить неисправность.

Если неисправность сохраняется, см. интерпретацию неисправности DF587 «Напряжение питания +5 В датчиков».

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF330 — Цепь датчика детонации

— 1 Обрыв цепи или короткое замыкание

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после дорожного испытания при работе прогретого до рабочей температуры двигателя на нагрузочных режимах.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика детонации.

Проверить надежность соединения и состояние разъема датчика детонации.

При необходимости устранить неисправность.

Проверить момент затяжки датчика детонации на блоке цилиндров.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «19» — экран датчика детонации;

— ЭБУ ЭСУД, контакт «20» — контакт «1» датчика детонации;

— ЭБУ ЭСУД, контакт «79» — контакт «2» датчика детонации.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF336 — Цепь датчика положения и частоты вращения коленчатого вала двигателя

— 1 Неисправность маркерного участка датчика на зубчатом венце маховика

— 2 Отсутствие сигнала от датчика

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF353 «Цепь датчика абсолютного давления», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после включения стартера на 10 с или запуска двигателя.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика положения и частоты вращения коленчатого вала двигателя.

Проверить надежность соединения и состояние разъема датчика положения и частоты вращения коленчатого вала двигателя. При необходимости устранить неисправность.

Проверить надежность крепления датчика положения и частоты вращения коленчатого вала двигателя. При необходимости устранить неисправность.

Сравнить значение сопротивления датчика. При необходимости заменить датчик.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «24» — контакт «В» датчика положения и частоты вращения коленчатого вала двигателя;

— ЭБУ ЭСУД, контакт «54» — контакт «А» датчика положения и частоты вращения коленчатого вала двигателя.

При необходимости устранить неисправность.

Проверьте состояние маркерного участка зубчатого венца маховика.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: проверить, что состояние ET422 «Результаты диагностики пропусков воспламенения смеси учтены» имеет характеристику «Да», в противном случае выполнить программирование в соответствии с п. «Условия проведения диагностики системой бортовой диагностики»; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF352 — Цепь системы электронной противоугонной блокировки запуска двигателя

— 1 Обрыв цепи или короткое замыкание

Диагностические указания

Условия проведения диагностики для сохраненной неисправности

Неисправность определяется как текущая, если обнаруживается при включении зажигания.

Проверить надежность соединения и состояние контакта «58» разъема ЭБУ ЭСУД.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «58» — контакт «36» ЦЭКБС.

При необходимости устранить неисправность.

Если неисправность сохраняется, выполнить диагностику системы противоугонной блокировки запуска двигателя.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF353 — Цепь датчика абсолютного давления

— 1 Обрыв цепи или короткое замыкание

— 2 Изменение давления в коллекторе

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя и превышения оборотов двигателя более 608 об/мин в течение не менее 10 секунд.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи датчика абсолютного давления.

Если неисправность определяется как текущая только при работающем двигателе, проверить при включенном зажигании соответствие параметра РR429 положению дроссельной заслонки «холостой ход» и «полная нагрузка».

Плавно нажать на педаль акселератора (из положения «холостой ход») до упора и убедиться, что угол открытия дроссельной заслонки увеличивается по мере перемещения педали.

Если параметры не соответствуют норме, см. интерпретацию параметра PR429 «Измеренное положение дроссельной заслонки».

Проверить надежность соединения и состояние разъема датчика абсолютного давления.

При необходимости устранить неисправность.

Проверить герметичность крепления датчика на впускном коллекторе.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «15» — контакт «А» датчика абсолютного давления;

— ЭБУ ЭСУД, контакт «16» — контакт «В» датчика абсолютного давления;

— ЭБУ ЭСУД, контакт «78» — контакт «С» датчика абсолютного давления.

При необходимости устранить неисправность.

Если неисправность сохраняется, см. интерпретацию неисправности DF587 «Напряжение питания +5 В датчиков».

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF360 — Цепь регулирования холостого хода

— 1 Цепь разомкнута или короткое замыкание

— 2 Обрыв цепи

— 3 Замыкание на «массу»

— 4 Короткое замыкание на + 12 В

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи регулирования холостого хода.

Проверить надежность соединения и состояние разъема регулятора холостого хода.

При необходимости устранить неисправность.

Измерить и сравнить значение сопротивления шагового электродвигателя регулятора холостого хода со значением, приведенным в разделе «Дополнительная информация».

При необходимости заменить регулятор холостого хода.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «12» — контакт «В» регулятора холостого хода;

— ЭБУ ЭСУД, контакт «41» — контакт «А» регулятора холостого хода;

— ЭБУ ЭСУД, контакт «42» — контакт «С» регулятора холостого хода;

— ЭБУ ЭСУД, контакт «72» — контакт «D» регулятора холостого хода.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF361 — Цепь катушки зажигания цилиндров № 1 и № 4

— 1 Цепь разомкнута или короткое замыкание

— 2 Обрыв цепи

— 3 Замыкание на «массу»

— 4 Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей

В первую очередь обработать неисправности DF587 «Напряжение питания +5 В датчиков» и DF514 «Цепь реле топливного насоса», если они являются текущими или сохраненными.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора, или включить стартер на 10 секунд.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи катушки зажигания цилиндра № 1-4.

Проверить надежность соединения и состояние разъема четырехвыводной катушки зажигания (для двигателя К7М), индивидуальных катушек зажигания цилиндра № 1 и № 4 (для двигателя К4М). При необходимости устранить неисправность.

Измерить и сравнить значения сопротивления первичной и вторичной обмоток четырехвыводной катушки зажигания (для двигателя К7М), индивидуальных катушек зажигания цилиндра № 1 и № 4 (для двигателя К4М) со значениями, приведенными в конце статьи «Дополнительная информация». При необходимости заменить катушку зажигания.

При включенном зажигании проверить наличие напряжения 12 В на контакте «С» колодки жгута к четырехвыводной катушке зажигания (для двигателя К7М), на контакте «1» колодки жгута к индивидуальной катушке зажигания цилиндра № 1 (для двигателя К4М).

При необходимости устранить неисправность в цепи до контакта «В5» реле топливного насоса, см. интерпретацию неисправности DF514 «Цепь реле топливного насоса».

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— для двигателя К7М — ЭБУ ЭСУД, контакт «32» — контакт «А» катушки зажигания;

— для двигателя К4М — ЭБУ ЭСУД, контакт «32» — контакт «2» катушки зажигания цилиндра № 4, и контакт «1» катушки зажигания цилиндра № 4 — контакт «2» катушки зажигания цилиндра № 1.

При необходимости устранить неисправность.

Если неисправность сохраняется, заменить соответствующую катушку зажигания.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF362 — Цепь катушки зажигания цилиндров № 2 и № 3

— 1 Цепь разомкнута или короткое замыкание

— 2 Обрыв цепи

— 3 Замыкание на «массу»

— 4 Короткое замыкание на + 12 В

Диагностические указания

Приоритет в обработке неисправностей

В первую очередь обработать неисправности DF587 «Напряжение питания +5 В датчиков» и DF514 «Цепь реле топливного насоса», если они являются текущими или сохраненными.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после запуска двигателя.

Запустить двигатель и остановить его сразу же после того, как неисправность станет текущей, чтобы не вызвать разрушения каталитического нейтрализатора, или включить стартер на 10 секунд.

Особенности:

— 2/3/4 в текущих неисправностях.

— 1 для любой сохраненной неисправности.

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи катушки зажигания цилиндра № 2-3.

Проверить надежность соединения и состояние разъема четырехвыводной катушки зажигания (для двигателя К7М), индивидуальных катушек зажигания цилиндра № 2 и № 3 (для двигателя К4М). При необходимости устранить неисправность.

Измерить и сравнить значения сопротивления первичной и вторичной обмоток четырехвыводной катушки зажигания (для двигателя К7М), индивидуальных катушек зажигания цилиндра № 2 и № 3 (для двигателя К4М) со значениями, приведенными в конце статьи «Дополнительная информация». При необходимости заменить катушку зажигания.

При включенном зажигании проверить наличие напряжения 12 В на контакте «С» колодки жгута к четырехвыводной катушке зажигания (для двигателя К7М), на контакте «1» колодки жгута к индивидуальной катушке зажигания цилиндра № 2 (для двигателя К4М).

При необходимости устранить неисправность в цепи до контакта «В5» реле топливного насоса, см. интерпретацию неисправности DF514 «Цепь реле топливного насоса».

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— для двигателя К7М — ЭБУ ЭСУД, контакт «1» — контакт «В» катушки зажигания;

— для двигателя К4М — ЭБУ ЭСУД, контакт «1» — контакт «2» катушки зажигания цилиндра

№ 3, и контакт «1» катушки зажигания цилиндра № 3 — контакт «2» катушки зажигания цилиндра № 2.

При необходимости устранить неисправность.

Если неисправность сохраняется, заменить соответствующую катушку зажигания.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF378 — Связь ЭБУ АБС с ЭБУ системы впрыска

Проверить надежность соединения и состояние разъема ЭБУ АБС.

При необходимости устранить неисправность.

Проверить надежность соединения и состояние разъема ЭБУ ЭСУД.

При необходимости устранить неисправность.

Если неисправность сохраняется, выполнить диагностику мультиплексной сети.

Если неисправность сохраняется, выполнить диагностику ЭБУ АБС.

После устранения неисправности выполнить: обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF390 — Нарушение работы кислородного датчика

Диагностические указания

Условия проведения диагностики для сохраненной и текущей неисправности:

— Неисправность определяется как текущая после запуска двигателя.

Особенности:

Данная неисправность указывает на несоответствие сигнала верхнего кислородного датчика с фактическим значением.

Проверить на герметичность систему выпуска отработавших газов.

При необходимости устранить неисправность.

Проверить надежность соединения и состояние разъема верхнего кислородного датчика.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «45» — контакт «2» верхнего кислородного датчика;

— ЭБУ ЭСУД, контакт «63» — контакт «3» верхнего кислородного датчика;

— ЭБУ ЭСУД, контакт «80» — контакт «1» верхнего кислородного датчика.

При необходимости устранить неисправность.

Если неисправность сохраняется, заменить кислородный датчик.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF394 — Нарушение работы каталитического нейтрализатора

Диагностические указания

Условия проведения диагностики для сохраненной и текущей неисправности:

Неисправность определяется как текущая после запуска двигателя.

Особенности:

Данная неисправность указывает на несоответствие сигналов верхнего и нижнего кислородных датчиков.

Проверить на герметичность систему выпуска отработавших газов.

При необходимости устранить неисправность.

Осмотреть каталитический нейтрализатор. Наличие деформаций корпуса может быть причиной нарушения его работы.

Визуальным осмотром убедиться в отсутствии следов сильного перегрева. (Попадание холодной воды на горячий каталитический нейтрализатор может привести к его разрушению).

Проверить, не отмечался ли чрезмерный расход масла или охлаждающей жидкости. Спросить у владельца, использовал ли он присадки или другие подобные средства.

Подобные средства могут привести к засорению каталитического нейтрализатора, что в дальнейшем может стать причиной его выхода из строя.

Проверить по диагностическому прибору, не было ли пропусков воспламенения смеси.

При необходимости устранить неисправность, см. интерпретацию неисправности DF124.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF514 — Цепь реле топливного насоса

— 1 Неисправность цепи питания реле топливного насоса

— 2 Неисправность цепи управления реле топливного насоса

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF587 «Напряжение питания +5 В датчиков», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после подачи команды АC015 «Реле топливного насоса».

Данная неисправность является приоритетной.

Особенности:

При обнаружении текущей неисправности использовать приведенную ниже методику для проверки цепи реле топливного насоса.

— 1 Неисправность цепи питания реле топливного насоса:

Проверить надежность соединения и состояние колодки к реле топливного насоса.

При необходимости устранить неисправность.

Проверить наличие напряжения 12 В на контакте «В3» реле топливного насоса. При необходимости устранить неисправность в цепи до предохранителя.

Включить зажигание, подать команду АC015 «Реле топливного насоса» и проверить наличие напряжения 12 В на контакте «В5» реле топливного насоса. При необходимости заменить реле топливного насоса.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— реле топливного насоса, контакт «В5» — контакт «С» четырехвыводной катушки зажигания (для двигателя К7М);

— реле топливного насоса, контакт «В5» — контакт «1» индивидуальных катушек зажигания цилиндра №1 и № 2 (для двигателя К4М);

— реле топливного насоса, контакт «В5» — топливный насос.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

— 2 Неисправность цепи управления реле топливного насоса:

Проверить надежность соединения и состояние колодки к реле топливного насоса.

При необходимости устранить неисправность.

При включенном зажигании проверить наличие напряжения 12 В на контакте «В1» реле топливного насоса. При необходимости устранить неисправность в цепи к выключателю зажигания.

Проверить обмотку реле топливного насоса на отсутствие обрыва.

При необходимости заменить реле.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «68» — контакт «В2» реле топливного насоса.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF524 — Выходное напряжение реле исполнительных устройств

— 1 Цепь разомкнута или короткое замыкание

Диагностические указания

Приоритет в обработке неисправностей:

В первую очередь обработать неисправность DF084 «Цепь управления реле исполнительных устройств», если она является текущей или сохраненной.

Условия проведения диагностики для сохраненной и текущей неисправности:

Неисправность определяется как текущая после включения зажигания.

Проверить состояние аккумуляторной батареи и надежность крепления клемм проводов «массы» жгута системы зажигания.

При необходимости устранить неисправность.

Проверить надежность соединения и состояние колодки к реле исполнительных устройств.

При необходимости устранить неисправность.

Проверить наличие напряжения 12 В на контакте «А3» реле исполнительных устройств.

При необходимости устранить неисправность в цепи до предохранителя.

При включенном зажигании проверить наличие напряжения 12 В на контакте «А5» реле исполнительных устройств.

При необходимости заменить реле исполнительных устройств.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепи:

— ЭБУ ЭСУД, контакт «66» — контакт «А5» реле исполнительных устройств.

При необходимости устранить неисправность.

По очереди проверить отсутствие короткого замыкания в цепях исполнительных устройств (форсунки, электромагнитный клапан продувки адсорбера и т. д.).

При необходимости устранить неисправность.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

DF587 — Напряжение питания + 5 В датчиков

— 1 Цепь разомкнута или короткое замыкание

Диагностические указания

Условия проведения диагностики для сохраненной неисправности:

Неисправность определяется как текущая после проверки параметра PR071 «Напряжение питания ЭБУ» (при этом измеренное значение напряжения аккумуляторной батареи при включенном зажигании и неработающем двигателе составляет около 12 В):

— если параметр имеет значение около 16 В, то это означает короткое замыкание на «массу»;

— если параметр имеет значение около 10,7 В, то это означает короткое замыкание на + 12 В одной из цепей питания 5 В.

Проверить надежность соединения и состояние разъемов датчика положения дроссельной заслонки, датчика абсолютного давления и датчика давления хладагента.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

— ЭБУ ЭСУД, контакт «74» — контакт «В» датчика положения дроссельной заслонки;

— ЭБУ ЭСУД, контакт «83» — контакт «В» датчика давления хладагента;

— ЭБУ ЭСУД, контакт «78» — контакт «С» датчика абсолютного давления.

При необходимости устранить неисправность.

Если неисправность сохраняется, обработать другие неисправности, а затем выполнить контроль соответствия.

После устранения неисправности выполнить: диагностические указания для подтверждения ремонта; обработать другие неисправности, обнаруженные диагностическим прибором, после чего удалить информацию о неисправностях из памяти ЭБУ; выполнить контроль соответствия.

Дополнительная информация

Сопротивление датчика положения дроссельной заслонки:

— токопроводящая дорожка = 1200 Ом ± 240 Ом;

— подвижный контакт ≤ 1050 Ом.

Сопротивление шагового электродвигателя регулятора холостого хода:

— при 25 °C = 53 Ом ± 5,3 Ом.

Сопротивление четырехвыводной катушки зажигания SAGEM (на двигателе K7M):

— первичная обмотка = 0,5 Ом ± 0,02 Ом;

— вторичная обмотка = 11000 Ом ± 1650 Ом.

Сопротивление индивидуальной катушки зажигания BERU (на двигателе K4M):

— первичная обмотка = 0,54 Ом ± 0,03 Ом;

— вторичная обмотка = 10700 Ом ± 1600 Ом.

Сопротивление обмотки форсунки:

— при 20 °C = 14,5 Ом ± 0,7 Ом.

Сопротивление элемента подогрева верхнего кислородного датчика:

— при 23 °C = 3 — 15 Ом.

Сопротивление элемента подогрева нижнего кислородного датчика:

— при 23 °C = 3 — 15 Ом.

Сопротивление датчика положения и частоты вращения коленчатого вала двигателя:

— при 23 °C = 200 — 270 Ом.

Сопротивление электромагнитного клапана продувки адсорбера:

— при 23 °C = 26 Ом ± 4 Ом.

Температура, °C	-10	25	50	80	110
Сопротивление датчика температуры воздуха, Ом	10000 ±1000	2000 ±120	810 ±48,6	309 ±18,5	135 ±8,1
Сопротивление датчика температуры охлаждающей жидкости, Ом	12000 ±1080	2000 ±100	811 ±40,5	282 ±8,5	115 ±2,3

Проверка системы зажигания:

— проверить состояние, изоляцию и целостность жгутов высоковольтных проводов (для четырехвыводной катушки зажигания);

— проверить состояние и моменты затяжки свечей зажигания, а также их соответствие двигателю;

— проверить состояние разъемов катушек зажигания;

— проверить состояние и величину сопротивления обмоток катушек зажигания;

— при включенном зажигании проверить наличие напряжения питания + 12 В на катушках зажигания;

— при необходимости устранить обнаруженные неисправности.

Проверка системы топливоподачи:

— давление топлива в топливной магистрали на выходе топливного бака при запущенном двигателе (включенном ЭБН) = 3,5 бар ± 0,2 бар;

— производительность ЭБН не менее 60 л/час.

Коды неисправностей и поиск неисправностей ЭСУД Lada Largus

Современные машины производства АвтоВАЗ располагают к покупке умеренной стоимостью и неплохими эксплуатационными характеристиками. Однако за низкой стоимостью скрывается ряд нюансов. Коды ошибок Лада Ларгус – частый запрос в поисковиках, что говорит о недостаточной надежности бортовой электропроводки. У некоторых пользователей нет возможности каждый раз ездить на СТО и выплачивать долги автоэлектрикам. Далее указана последовательность действий при диагностике неисправностей и исчерпывающая расшифровка кодов ошибок автомобиля.

Методы диагностики

Существует два способа распознать ошибки на ларгусе. Каждая процедура имеет свои плюсы и минусы.

Самодиагностика

Увидеть код ошибок Лада Ларгус можно при помощи бортового компьютера. Для этого следует выполнить стандартную последовательность действий, указанную производителем в паспорте авто. Процедура выполняется достаточно просто и быстро, что позволяет выполнить ее самостоятельно.

Преимуществом методики является ее простота и доступность – найти поломку можно в полевых условиях и устранить ее. Также способ дешев – для выполнения процедуры нет необходимости покупать дополнительные компьютеры или дорогостоящие программы.

К минусам пользователи относят условную точность процедуры. При самодиагностике ошибки на панели приборов Ларгус, указывают на обширный участок бортовой сети, где возникла поломка. Следовательно, при отсутствии точных инструментов, от информации не будет толку.

Диагностика внешним сканером

Следующий тип поиска ошибок выделяется значительной точностью и быстротой. Для выполнения процедуры к машине подключается сканер, и программа выполняет поиск неисправности.

Обычно, при диагностике БК на экране компьютера высвечивается сложный код, состоящий из нескольких символов.

Первая часть – буква, обозначающая бортовую систему, где присутствует поломка:

Второй элемент кода представляет собой самодостаточный символ, обозначающий участок электронного кода ЭБУ:

Третья часть кодировки (символ) отвечает за указание группы оборудования, где непосредственно случилась поломка;

Четвертая и последняя часть кодировки указывает непосредственно на заводской номер ошибки. После устранения поломок следует выполнить сброс ошибок Ларгус, для нормальной работы электроники.

Инструкция по установке

Нужно снять комбинацию приборов.

Снятие

1. Снять декоративные накладки 1 и 4, преодолев усилие фиксаторов.

Снятие козырька комбинации приборов:

2. Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (ключ Torx T20).

3. Отвернуть четыре винта 1 крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (ключ Torx T20)).

Снятие комбинации приборов:

4. Отсоединить две колодки 1 жгута проводов панели приборов от комбинации 2 приборов.

Отсоединение колодок жгутов проводов:

Подключение

Нам нужна чёрная колодка. А в ней зелёный провод. На рисунке он третий справа в нижнем ряду.

Приматываем к нему кусок провода из комплекта с моталкой и прячем в удобное место, предварительно обжав на конце комплектное гнездо типа «МАМА»

Влияние АБС

Если автомобиль оборудован системой АБС, то она будет нам мешать и блокировать работу моталки. Чтобы устранить помеху, нужно на время работы с пробегом, удалить предохранитель АБС. На рисунке ниже он F15

Популярные ошибки Лада Ларгус – расшифровка

Далее представлены только самые распространенные коды неисправностей, встречающиеся при диагностике автомобиля.

Воздушная магистраль (Р0000-0100)

Топливные магистрали и подача бензина (Р0200)

Как правило, в 70% случаев обращения на СТО заканчиваются выяснением проблем с топливными магистралями:

Критические поломки внутри системы зажигания топливной смеси (Р0300)

Неполадки внутри системы очистки выхлопных газов (Р0400)

Система холостого хода и скоростных датчиков (Р0500)

Коды ошибок Лады Ларгус, отвечающие за работоспособность электронных блоков (Р0600)

Коды ошибок Ларгус, отвечающие за дополнительные системы (Р1000)

Вторичные системы блока управления (Р2000)

Ошибки передачи данных Ларгус (U0000)

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Коды ошибок Лада Ларгус — расшифровка и обозначение. 16 клапанов, К4М

Коды ошибок Лада Веста, как и у любого другого современно автомобиля, записываются в память системы и могут быть извлечены из нее с помощью диагностического оборудования. Если возникает какая либо неисправность в системе, то ошибка записывается в память, а на приборную панель выводится значок Check Engine (Проверьте двигатель).

Для считывания ошибок Лада Веста используется разъем OBD-II, к которому подключается диагностическое оборудование.

Распространенные неисправности ЭСУД и рекомендации по их устранению

Коды ошибок DF001, DF002 — нарушение работы датчика температуры воздуха

Следует проверить целостность соединений датчика, замыканий на цепь питания и «массу» и сам датчик.

Код ошибки DF038 — ошибка работы ЭБУ

Проверяют на соответствие программное обеспечение ЭБУ и сам ЭБУ (аппаратная часть, лучше методом замены заведомо исправным).

Коды ошибок DF040 – DF043 — ошибка соответствующих форсунок

Проверяют целостность соединений, возможные замыкания в цепях и работу форсунок.

Код ошибки DF082 — ошибка управляющего датчика Проверяют возможные замыкания и состояние соединителей и электропроводки датчика, а также работоспособность датчика методом замены.

Код ошибки DF123 — пропуски воспламенения смеси Проверяют работу форсунок, свечей зажигания, катушки зажигания и т. д.

Код ошибки DF232 — ошибка датчика давления хладагента

Проверяют целостность соединений, возможных замыканий, работу датчика.

Код ошибки DF336 — нарушение датчика положения коленчатого вала

Проверяют возможные замыкания и состояние соединений, надежность крепления датчика и его работоспособность.

Код ошибки DF360 — ошибка РХХ

Проверяют работу РХХ и его цепей, надежность крепления к патрубку.

Код ошибки DF394 — ошибка каталитического нейтрализатора.

Проверяют герметичность системы выпуска отработанных газов, производят визуальный контроль конструкции катализатора, проверяют расход моторного масла и охлаждающей жидкости. Вероятнее всего, что катализатор вышел из строя по причине некачественного топлива.

Датчик фаз

Многие современные автомобили оснащены фазированным впрыском топлива, который позволяет снизить расход топлива и увеличить КПД двигателя. Фазированный впрыск позволяет осуществить датчик фаз (датчик распредвала). ДФ считывает показания с вращения шкива распределительного вала, и передает показания на ЭБУ. Работа датчика основана на эффекте Холла. Устанавливается вблизи шкива впускного распределительного вала.

Признаки неисправности:

Поиск неисправностей, которые носят непостоянный характер

Вначале необходимо проверить вероятные проблемы электрических цепей. Особенно следует обратить внимание на следующее: — отсутствие деформаций на клеммных соединениях; — надежность механического обжатия клемм с проводами; — отсутствие трещин, следов повреждений, оплавления на корпусах колодок.

После включения зажигания и запуска двигателя необходимо произвести шевеление жгутов проводов, начиная с разъемов и вдоль жгута, при этом контролируя работу ЭСУД с помощью диагностического прибора. При обнаружении неисправности в жгуте проводов ее необходимо устранить.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2270 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

С кодом неисправности Р2270 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0054, P0106, P0111, P0136, P0137, P015B, P0171, P0301, P0411, P0705, P1613, P1786, P2096, P2195, P2196, P2274.

Система бортовой диагностики

ЭСУД автомобиля имеет систему бортовой диагностики, которая включает в себя сигнальную лампу в комбинации приборов, которая загорается при обнаружении превышения порога токсичности отработанных газов, а также оповещает водителя о необходимости проведения ремонтных работ.

Система бортовой диагностики включает в себя следующие виды:

— пропуски воспламенения топливной смеси; — контроль управляющего датчика кислорода;

— контроль элементов ЭСУД;

Включение сигнальной лампы бортовой диагностики происходит в случае обнаружения бортовой системой одной и той же неисправности в течение нескольких поездок или запусков двигателя, а также при выявлении неисправностей в электрических цепях.

Мигание сигнальной лампы бортовой диагностики происходит при обнаружении пропусков воспламенения топливной смеси. Данная аварийная ситуация приводит к выходу из строя каталитического нейтрализатора.

Информация о неисправностях заносится в энергонезависимую память ЭБУ, удаление этой информации выполняется автоматически по истечении 40 последующих тестов, а также с помощью диагностического прибора.

Датчик детонации

Во всех двигателях из-за разности качества топлива могут возникать детонации способные вывести двигатель из строя, если их вовремя не устранить. Для улавливания и устранения детонаций в двигателе Ларгуса применяется датчик детонации, который улавливает их и подает сигналы на ЭБУ, а тот меняет угол опережения зажигания для снижения вибраций в двигателе. Устанавливается датчик на блоке цилиндров посередине, возле масляного щупа.

Признаки неисправности:

Диагностика работы электронной противоугонной блокировки запуска двигателя

В состав ЭСУД автомобиля Lada Largus входит электронная противоугонная блокировка запуска двигателя (ЭПБЗД), которая предотвращает несанкционированный запуск двигателя с помощью разрыва цепей управления ЭСУД.

В свою очередь, в ЭБУ реализована возможность индивидуального кодирования цифрового сигнала, сформированного блоком управления ЭПБЗД, для разрешения или запрета запуска двигателя.

ЭПБЗД или иммобилизатор представляет собой электронное устройство, в состав которого входит электронный блок управления с катушкой связи на замке зажигания, контрольная лампа, расположенная на приборной панели (рис. 2) и ключи с радиочастотным пультом дистанционного управления.

Электронный блок управления ЭПБЗД подключен к ЭБУ ЭСУД через диагностическую линию, которая коммутируется реле (входит в состав блока управления).

В случае если диагностический прибор не подключен к диагностической розетке, диагностическая линия используется для связи ЭБУ ЭСУД с электронным блоком управления ЭПБЗД. При подключении диагностического прибора линия автоматически переключается на обмен между ЭБУ ЭСУД и диагностическим прибором. Следует учесть, что блок управления ЭПБЗД имеет приоритет перед диагностическим прибором — в случае обмена информации между ЭБУ ЭСУД и блоком управления ЭПБЗД происходит разрыв связи между ЭБУ ЭСУД и диагностическим прибором.

Блок управления ЭПБЗД установлен под приборной панелью автомобиля.

Инструкция по установке

Нужно снять комбинацию приборов.

Снятие

1. Снять декоративные накладки 1 и 4, преодолев усилие фиксаторов.

Снятие козырька комбинации приборов:

2. Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (ключ Torx T20).

3. Отвернуть четыре винта 1 крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (ключ Torx T20)).

Снятие комбинации приборов:

4. Отсоединить две колодки 1 жгута проводов панели приборов от комбинации 2 приборов.

Отсоединение колодок жгутов проводов:

Подключение

Нам нужна чёрная колодка. А в ней зелёный провод. На рисунке он третий справа в нижнем ряду.

Приматываем к нему кусок провода из комплекта с моталкой и прячем в удобное место, предварительно обжав на конце комплектное гнездо типа «МАМА»

Влияние АБС

Если автомобиль оборудован системой АБС, то она будет нам мешать и блокировать работу моталки. Чтобы устранить помеху, нужно на время работы с пробегом, удалить предохранитель АБС. На рисунке ниже он F15

Активация работы, коды ошибок и диагностика неисправностей системы ЭПБЗД

Блок управления ЭПБЗД. ЭБУ ЭСУД и ключ зажигания поставляются заводом-изготовителем в незакодированном виде. Поэтому после их установки на автомобиль необходимо активировать электронную систему блокировки запуска двигателя.

Необходимо учесть, что после активации ключ зажигания и блок управления ЭПБЗД будут работать только на данном автомобиле, снять активацию или произвести повторное кодирование системы невозможно.

Процедура активации системы ЭПБЗД производится с помощью диагностического прибора с предварительным прошиванием кода активации из памяти ПК.

Во время процедуры активации кода ЭПБЗД производится обмен данными с последующим сопоставлением информации, хранящейся в памяти ЭБУ ЭСУД с передаваемым кодом от диагностического прибора. Одним из основных этапов проверки является сопоставление данных VIN-кода автомобиля, который является индивидуальным для каждого автомобиля.

Лада Ларгус как сбросить ошибки?

Сбросить ошибки на Ларгусу достаточно просто. Многие говорят, что достаточно снять клеммы с аккумулятора на несколько минут. Но этот способ не всегда работает. Ошибка Check Engine может и погаснет с приборной панели, но из памяти ЭБУ она не сотрется.

Для сброса ошибок используется все тот же диагностический сканер. Иными способами полностью удалить ошибки из памяти не получится. Ниже в видео показано, как сбросить ошибки Лада Ларгус:

Ошибки Лада Ларгус на панели приборов

Кроме ошибки CHECK ENGINE, на панели проборов Лада Ларгус могут возникать еще и дополнительные ошибки, такие как ошибки подушек безопасности. Эти ошибки сигнализируют о дополнительных проблемах в системах автомобиля. Для их чтения и диагностики используются такие же сканеры. А чтобы проверить приборную панель необходимо войти в режим самодиагностики, которая включается следующим образом:

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Как сбросить P0301?

Сброс ошибки для Лада Ларгус осуществляется следующим образом. Несмотря на множество способов удаления ошибок из памяти ПК автомобиля. Наиболее действенными вариантами для автомобилей бренда Ваз (Лада), остается несколько. Во-первых это использование специального диагностического разъема типа OBDII. Во-вторых для некоторых моделей бывает достаточно просто снять клемы аккумулятора на несколько минут.

Современные машины производства АвтоВАЗ располагают к покупке умеренной стоимостью и неплохими эксплуатационными характеристиками. Однако за низкой стоимостью скрывается ряд нюансов. Коды ошибок Лада Ларгус – частый запрос в поисковиках, что говорит о недостаточной надежности бортовой электропроводки. У некоторых пользователей нет возможности каждый раз ездить на СТО и выплачивать долги автоэлектрикам. Далее указана последовательность действий при диагностике неисправностей и исчерпывающая расшифровка кодов ошибок автомобиля.

Методы диагностики

Существует два способа распознать ошибки на ларгусе. Каждая процедура имеет свои плюсы и минусы.

Самодиагностика

Увидеть код ошибок Лада Ларгус можно при помощи бортового компьютера. Для этого следует выполнить стандартную последовательность действий, указанную производителем в паспорте авто. Процедура выполняется достаточно просто и быстро, что позволяет выполнить ее самостоятельно.

Преимуществом методики является ее простота и доступность – найти поломку можно в полевых условиях и устранить ее. Также способ дешев – для выполнения процедуры нет необходимости покупать дополнительные компьютеры или дорогостоящие программы.

К минусам пользователи относят условную точность процедуры. При самодиагностике ошибки на панели приборов Ларгус, указывают на обширный участок бортовой сети, где возникла поломка. Следовательно, при отсутствии точных инструментов, от информации не будет толку.

Диагностика внешним сканером

Следующий тип поиска ошибок выделяется значительной точностью и быстротой. Для выполнения процедуры к машине подключается сканер, и программа выполняет поиск неисправности.

Обычно, при диагностике БК на экране компьютера высвечивается сложный код, состоящий из нескольких символов.

Первая часть – буква, обозначающая бортовую систему, где присутствует поломка:

• В – кузовные панели и элементы обшивки;
• С – элементы подвески и шасси;
• Р – силовая установка и оборудование, прилегающее к ней;
• U – неисправность шины передачи файлов.

Второй элемент кода представляет собой самодостаточный символ, обозначающий участок электронного кода ЭБУ:

• 0 – стандартная маркировка SAE;
• 1-2 – фабричный ОЭМ номер спецификации;
• 3 – резервный участок.

Третья часть кодировки (символ) отвечает за указание группы оборудования, где непосредственно случилась поломка;

• 1-2 – система подачи бензина и воздуха в двигатель;
• 3 – нарушение в работе зажигания;
• 4 – электромагистраль катализатора и его оборудования;
• 5 – перебои в работе машины на холостом ходу;
• 6 – наблюдаются перебои в работе электронного блока управления;
• 7-8 – поломка трансмиссионного блока автоматики коробки передач.

Четвертая и последняя часть кодировки указывает непосредственно на заводской номер ошибки. После устранения поломок следует выполнить сброс ошибок Ларгус, для нормальной работы электроники.

Популярные ошибки Лада Ларгус – расшифровка

Далее представлены только самые распространенные коды неисправностей, встречающиеся при диагностике автомобиля.

Воздушная магистраль (Р0000-0100)

• 030 – подогрев ДК1 отключен или неисправен, что снижает его производительность;
• 031-032 – обрыв или замыкание проводки ДК1 с касанием на корпус машины или другие провода;
• 036 – тот же ДК говорит о критическом повреждении проводки – сигнал к бортовому компьютеру не поступает;
• 037-038 – обнаружена поломка в магистралях кислородного сенсора после катализатора с попаданием силовой жилы на кузовные элементы;
• 101-103 – ДМРВ барахлит и выдает критически высокий или низкий уровень сигнала;
• 106-108 – датчик абсолютного давления поврежден или нарушена целостность проводки;
• 112-113 – ДПВВ передает неверные сведения, отличающиеся от фактических параметров;
• 115-118 – внутри системы охлаждения присутствуют серьезные поломки, датчики передают информацию, разнящуюся с действительными данными;
• 122-123 – ДПДЗ вероятно поврежден или сама заслонка работает некорректно – обычно требуется прочистить дроссель от копоти;
• 130-135 – ошибка р0130 Ларгус связана с тем, что ДК1 неправильно передает информацию о фактическом состоянии системы;
• 136-141 – аналогично для ДК2;
• 171-172 – чрезмерно обедненная или обогащенная топливная смесь, обычно помогает замена воздушного фильтра или обтяжка бензиновых шлангов.

Топливные магистрали и подача бензина (Р0200)

Как правило, в 70% случаев обращения на СТО заканчиваются выяснением проблем с топливными магистралями:

• 200 – общий привод управления форсунками отказал или барахлит;
• 201-204 – аналогично для каждой из четырех форсунок последовательно;
• 217 – конструкция силовой установки перегрета – требуется немедленно остановиться и охладить двигатель;
• 222-223 – ДПДЗ №2 работает некорректно или имеются сильные нарушения между положением педали и фактическим расположением заслонки дросселя;
• 261/264/267/270 – короткое замыкание на массу кузова драйвера форсунок для всех четырех цилиндров последовательно;
• 262/265/268/271 – аналогичная поломка проводки с постоянным или прерывающимся контактом на другие провода, не участвующие в магистрали.

Критические поломки внутри системы зажигания топливной смеси (Р0300)

• 300 – имеются пропуски воспламенения топливной смеси, ЭБУ перекрывает подачу бензина на поврежденный цилиндр, для его экономии;
• 301-304 – аналогичная проблема с указанием конкретной части ДВС, мозги автомобиля отрубают подачу топлива на инжекторе;
• 325-328 – датчик канала детонации поврежден, отошел контакт или оборвана проводка;
• 335-338 – стандартная маркировка ДПКВ, обозначающая проблемы с указанным модулем;
• 340 – характерная ошибка сенсора фазы распределительной части подачи топлива;
• 342-343 – отвечает за вышеуказанный элемент и показывает неполадки в проводке элемента;
• 346 – чувствительный элемент фазораспределения работает некорректно;
• 351-354 – нет управления на катушках зажигания, подача искры не синхронизирована с другими системами двигателя;
• 363 – если засветился номер – p0363 ошибка Ларгус говорит, что неправильно работает система защиты катализатора.

Неполадки внутри системы очистки выхлопных газов (Р0400)

• 422 – нейтрализатор забился или вышел из строя, также может быть пробой в корпусе детали;
• 441 – неправильный расход кислорода через клапан продувки адсорбера;
• 433-445 – система управления клапаном продувки вышла из строя;
• 458-459 – диагностическая ошибка проверки КПА;
• 480-481 – повреждена проводка реле вентилятора для первого и второго соответственно;
• 485 – последняя ошибка двигателя Лада Ларгус, на головной вентилятор радиатора не подается напряжение.

Система холостого хода и скоростных датчиков (Р0500)

• 500 – оборвался привод спидометра;
• 501 – неисправность электроники скоростеметра;
• 503 – на спидометре плавают показания;
• 504 – тормозной сенсор сломан или повреждена его проводка;
• 505 – сбиты регулировки положения ХХ;
• 506-507 – регулировка ХХ сбита и показывает слишком высокие или низкие обороты;
• 522-523 – требуется проверить давление масла внутри картерного отсека, если все в порядке – барахлит сенсор;
• 560/562-563 – обнаружены критические перепады напряжения в бортовых магистралях.

Коды ошибок Лады Ларгус, отвечающие за работоспособность электронных блоков (Р0600)

• 601/603 – ошибка р0601 Ларгус, также, как и 603 свидетельствует, что присутствует поломка ПЗУ и ОЗУ соответственно;
• 604 – контрольная сумма оперативной памяти неверна;
• 606 – АЦП сломан или поврежден, требуется замена блока;
• 607 – канал детонации, неверен сигнал контроллера;
• 615-617 – главное реле стартера повреждено с замыканием на кузов автомобиля или бортовую сеть;
• 627-629 – аналогичный элемент, отвечающий за главный бензонасос, расположенный в бензобаке;
• 642-643 – основная шина подачи напряжения на сенсоры и датчики имеет критические отклонения от номинального напряжения;
• 645-647 – реле муфты кондиционера повреждено или его проводка неисправна;
• 660-662 – управление длинной канала впускного коллектора имеет перебои в работе;
• 691-694 – требуется проверить реле управления вентиляторами, возможно повреждение силовых или контрольных магистралей;
• 830 – педаль сцепления сильно отклоняется от эталонного значения.

Коды ошибок Ларгус, отвечающие за дополнительные системы (Р1000)

• 102/115 – обрыв или поломка тена нагревателя ДК;
• 123-124 – расчетные данные корректора смеси показывают на чрезмерное обогащение или обеднение состава;
• 127-128 – мультипливативная составляющая корректора указывает на аналогичную поломку;
• 135 – нагреватель ДК1 сломан или повреждены силовые кабели;
• 136-137 – аддитивные показатели корректора говорят об обеднении или обогащении смеси соответственно;
• 140 – ошибка – не соответствие данных фактической и расчетной нагрузки;
• 141 – нагреватель ДК2 отказал;
• 171-172 – потенциометр показывает на чрезмерно большое или малое выделение СО;
• 301-304 – пропуски зажигания в каждом из цилиндров последовательно;
• 335-336/384-385 – неправильное положение дроссельной заслонки;
• 386 – поломка системы определения детонации;
• 387-390 – привод ДЗ неисправен и информация от системы поступает некорректно;
• 410/425-426 – КПА замыкает или отсутствует питание;
• 500-502 – контрольная аппаратура головного бензонасоса вышла из строя, требуется проверить проводку;
• 509/513-514 – регулятор ХХ, повреждены провода системы управления;
• 541 – оборваны провода реле главного бензонасоса;
• 545/558/559 – присутствует механическая поломка дросселя;
• 570 – неправильно работает иммобилайзер;
• 558-559 – адаптационные показатели ПДЗ не соответствуют установленной эталонной пробе;
• 600 – потеря сигнала иммобилайзера;
• 602 – ошибка 1602 Ларгус свидетельствует, что напряжение внутри бортовой системы упало до критического минимума – сел аккумулятор;
• 603 – ЭСППЗУ сломан;
• 606 – наиболее частая неисправность в маленьких городах – сенсор неровностей дорожного покрытия отказал или перегружен;
• 612 – обрыв сценария перезагрузки ЦП;
• 616-617 – сенсор неровностей дороги передает неправильный сигнал;
• 620-622 – поломки ПЗУ/ОЗУ и ЭСППЗУ соответственно;
• 640 – считывание памяти и ее запись в бортовой компьютер невозможно;
• 689 – память ошибок работает неправильно.

Вторичные системы блока управления (Р2000)

• 070-71 – открыт или закрыт клапан системы впуска;
• 100-103 – ПДЗ неисправен или имеется повреждение проводки;
• 122-123 – датчик положения А педали поврежден;
• 127-128 – аналогично для сенсора В;
• 187-188 – магистрали подачи бензина откалиброваны некорректно, чрезмерно богатая или бедная смесь;
• 135/138 – отсутствует синхронизация обмена данными между 1 и 2 датчиками педалей;
• 187-188 – бедная или богатая смесь бензина с воздухом;
• 301/304/307/310 – замыкание катушек зажигания для всех цилиндров последовательно;
• 500-501 – возбуждение генератора не происходит должным образом.

Ошибки передачи данных Ларгус (U0000)

• 1 – шина передачи данных работает некорректно;
• 9 – в вышеуказанном разъеме присутствует короткое замыкание;
• 73 – нет питания на указанном соединении;
• 155 – потеря сигнала от устройства круиз контроля;
• 305 – неправильный подбор программы модуля управления, указанного выше модуля.

Итог

Ошибки Ларгус 16 клапанов наиболее удобно считать при помощи ноутбука со специальной программой. Если подобная техника имеется, выполнить диагностику не составит труда, также, как и устранить поломки.
