Ошибки газового котла Navien: расшифровка кода поломки и пути решения проблем

Газовая котельная в загородном доме – это комфорт, тепло, всегда горяча вода и экономия семейного бюджета на оплате топлива. Главное, чтобы в холодный сезон не подвело «сердце» отопительной системы – газовый котел.

Агрегаты бренда Navien зарекомендовали себя как мощные добросовестные машины, легкие в монтаже и удобные в эксплуатации, способные долгое время работать без ремонта и замены запчастей. Но даже с такими надежными помощниками иногда случаются неприятности – поломки из-за износа деталей, неправильной эксплуатации или плохого качества теплоносителя.

Благодаря самодиагностике, ошибки газового котла Navien сразу выводятся на дисплей, и собственникам жилья становится ясно, какая часть котла требует внимания. Представляем обзор неполадок, с которыми чаще всего сталкиваются пользователи котлов Навьен, а также подсказки, как реагировать на те или иные коды ошибок.

Классификация котлов Navien

Газовые агрегаты южнокорейского бренда отличаются по месту установки и принципу работы, соответственно, коды ошибок, заявленные производителем в инструкциях, также различаются и могут меняться с появлением на рынке новых моделей. Рассмотрим актуальные предложения.

Модели, работающие на газе, относятся к двум видам – настенные и напольные. Настенные агрегаты, в свою очередь, делятся на две категории: традиционные и конденсационные.

Традиционные серии:

• DELUXE;
• DELUXE S;
• DELUXE Comfort;
• ACE (атмо);
• DELUXE PLUS;
• SMART TOK.

Конденсационные серии:

• NCB 700;
• NFB-98H;
• NPE;
• NCB 52-H.

Сейчас выпускаются всего 2 серии напольных котлов:

• GA;
• GST.

У всех моделей этого производителя целый список преимуществ, сделавших марку популярной в России. По опросам пользователей, давно применяющих технику, можно выделить 4 главных достоинства:

Ассортимент постоянно меняется: на смену старым моделям приходят обновленные, более совершенные. Не так давно появился настенный котел SMART TOK, управлять которым можно прямо со смартфона. В «умной» серии 6 вариантов мощностью от 13 до 35 кВт, а выбирать комфортный режим можно прямо по дороге с работы домой.

Инструктаж по кодам ошибок

Внедрив электронные схемы в алгоритм управления газовыми котлами, производители облегчили использование агрегатов в быту простыми пользователями.

Сейчас не нужно по каждому поводу вызывать представителей обслуживающей организации, с которой заключен договор на поставку топлива, осмотр и ремонт оборудования. Ошибки высвечиваются на электронном табло в виде цифровых символов, а инструкции по их исправлению даны в техническом руководстве.

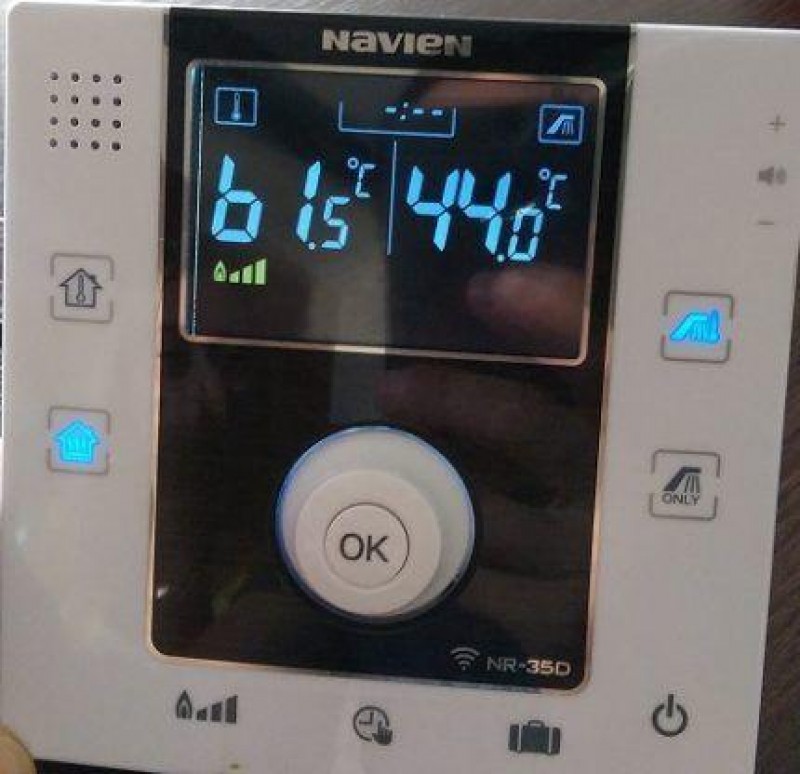

Образец панели управления. У современных электронных моделей дисплей расположен на пульте управления, и символы хорошо видны даже в темноте благодаря яркой светодиодной подсветке красного, оранжевого или синего цвета

Обратите внимание: у котлов Навьен информация может быть показана как цифровым, так и буквенно-цифровым символом. Это значит, что разницы между ошибкой «15» и «Е15» нет – она несет одну и ту же информацию. Итак, переходим к условным обозначениям, их расшифровке и инструкциям по дальнейшим действиям.

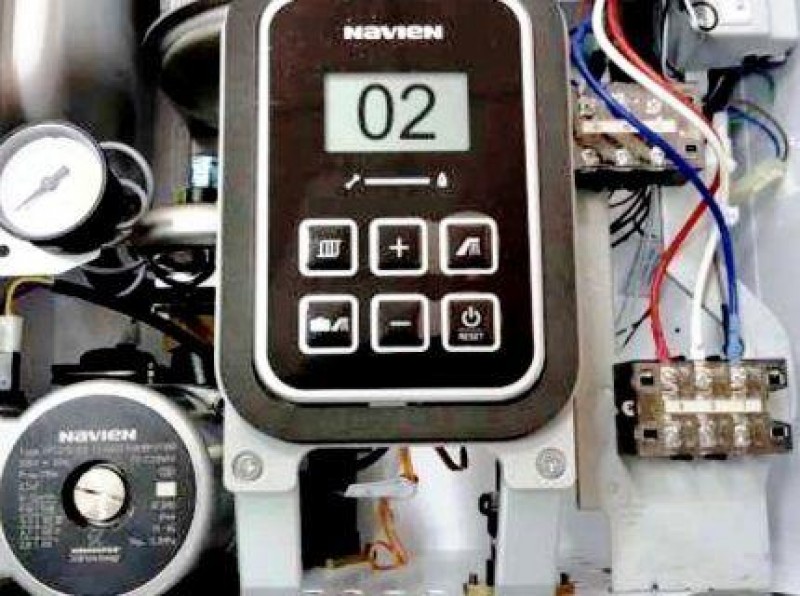

02 – нарушение циркуляции теплоносителя

Внешне это выглядит так: отопительный контур работает в штатном режиме, а из крана горячей воды вдруг начинает течь холодная вода. На информационном экране, тем не менее, высвечиваются данные о подогреве воды до нужной температуры.

Причины возникновения ошибки 02:

• поломка циркуляционного насоса;
• завоздушивание одного из контуров;
• вышел из строя датчик давления;
• снижение давления ниже рабочего;
• перекрыт кран в зоне распределения теплоносителя;
• сломалась плата автоматики.

Следствием любой из перечисленных неприятностей является отсутствие циркуляции горячего теплоносителя .

Как видите, причин множество, и каждую придется рассмотреть. Рекомендуем начать с простейших действий: проверить, не закрыт ли кран на коллекторе, попытаться выпустить воздух из системы, выровнять давление в сети. Проверьте и фильтры – циркуляция может остановиться из-за банального засора. В зимний период вполне возможно обледенение трубопровода на неутепленном участке.

Если у вас установлен котел с закрытой камерой сгорания, код 02 может появляться и при недостаточном уровне жидкости в системе. Для устранения ошибки достаточно добавить воды в контур

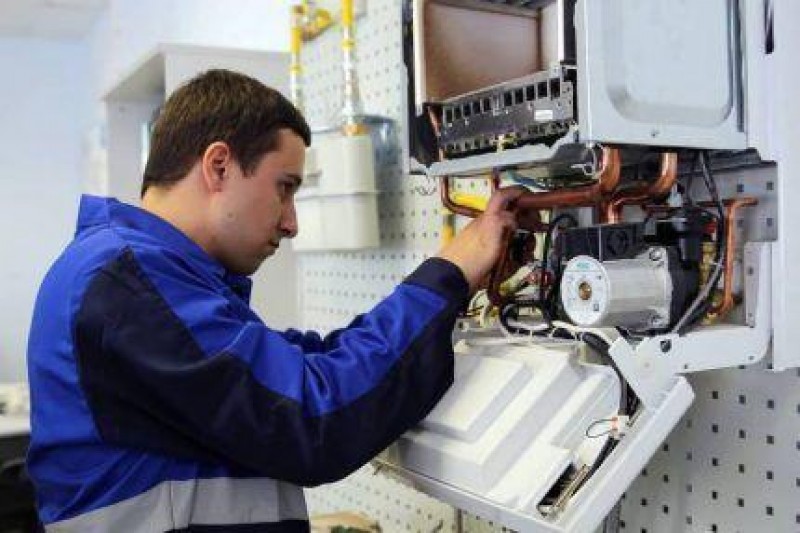

Если неисправность у газового котла Navien более сложная и касается поломки датчика, насоса или блока автоматики, лучше обратиться в сервисный центр.

03-04 – не производится розжиг

Если пламя не зажигается, не возникает искра или горение происходит неравномерно, «пульсирует», может высветиться код 03. Иногда это выглядит по-другому: пламя вспыхивает и тут же тухнет.

Возможные причины ошибки 03:

• нарушилось соединение между блоком управления и электродом;
• поломка датчика или электронной платы;
• проблемы с заземлением.

Система безопасности котлов Навьен работает так, что позволяет гореть факелу только при стабильной подаче воздуха вентилятором. Если воздух подается прерывисто, пламя может затухать в автоматическом режиме.

Что следует сделать:

• проверить, есть ли искра;
• убедиться, что электрод соединен с блоком управления, то есть реагирует на розжиг;
• продиагностировать работу вентилятора;
• посмотреть, все ли в порядке с заземлением.

Бывает и так, что кнопка розжига не работает из-за отключения электропитания – проверьте щиток. Хуже всего, если из строя вышла электронная плата – придется ее заменить.

05-08 – обрыв температурного датчика

Зачастую прерывается связь датчиков с платой управления, и возникает ложное подозрение, что произошла поломка каких-то узлов в системе. Например, код 05 сообщает, что потерялось соединение между блоком управления и температурным датчиком.

Это возникает по многим причинам, в том числе и из-за конденсационной влажности на контактах платы или самого датчика или в связи со снижением температуры теплоносителя до отметки ниже +14˚С.

Для диагностики работоспособности деталей рекомендуем проверить сопротивление проводки, и при обнаружении проблемы – заменить датчик NTC, установленный в отопительный контур

Ошибка 06 появляется, если происходит короткое замыкание в цепи температурного датчика. По этой причине может выйти из строя и сам датчик, и плата управления, поэтому следует выполнить диагностику всех «участников» процесса.

Об аналогичной неприятности, но уже в системе ГВС, свидетельствует появление на дисплее ошибок 07-08.

18-19 – ошибки датчика температуры на обратке, 21-22 – на входе хозяйственной воды.

Совет: перед заменой датчиков или сдачей платы управления в ремонт внимательно проверьте все соединения – часто сбой происходит из-за простого разрыва контактов.

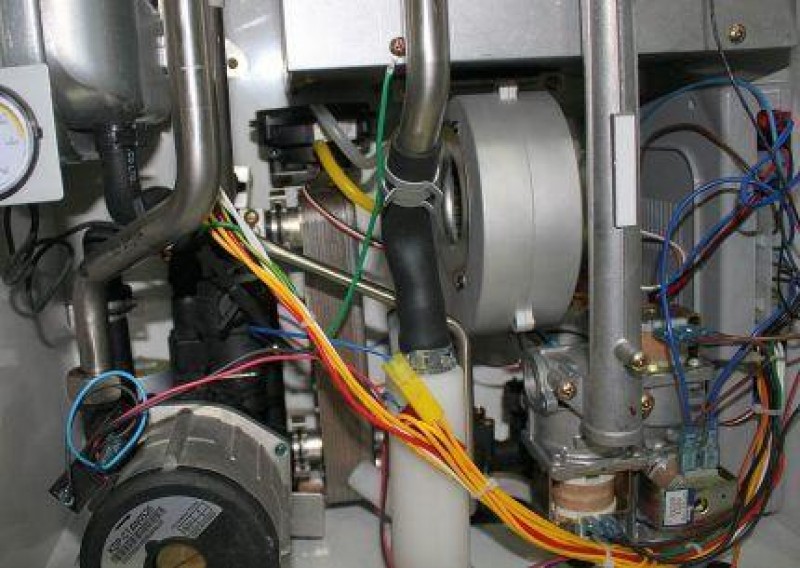

09 – неполадки в работе вентилятора

Если скорость вращения вентилятора резко упадет, а именно – снизится до 400 об/мин и пробудет в таком состоянии 3 сек, сработает система защиты и розжиг будет невозможен. Если низкая скорость продержится 10 секунд, на дисплее высветится код 09.

Программа настроена так, что через полминуты она вновь поведет запуск дутьевого устройства. Если скорость придет в норму, котел включится и заработает в выбранном режиме, если нет – самодиагностика повторится

Показатель 2 тыс. об/мин говорит о коротком замыкании. Скорее всего, в результате вышла из строя плата или сломался вентилятор.

Что делать:

• Дождаться, когда агрегат перезапустится и сам попробует устранить ошибку.
• Если перезапуск продолжает повторяться, необходимо проверить плату, контакты проводов, уточнить данные переменного электротока – от 100 до 220 В.
• При нормальных параметрах тока и низкой производительности дутьевого устройства однозначно диагностируется поломка вентилятора.
• Заменить вентилятор самостоятельно или пригласить специалиста.

Дело может оказаться и в загрязнении выходного фильтра. Проверьте наличие засора и при необходимости произведите чистку. Часто после этого несложного действия котел начинает работать, как новый.

10 – сбой в системе дымоудаления

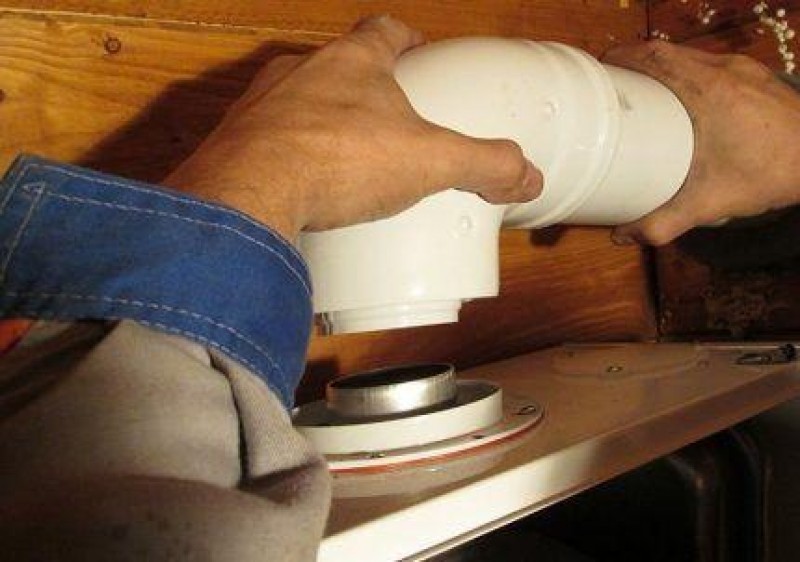

Код 10 появляется, если возникает препятствие на пути выхода продуктов сгорания из котла наружу. Процесс дымоудаления регулируется дымососом, который создает тягу.

Возможные причины возникновения ошибки 10:

• засор в дымоходе, уменьшение рабочего диаметра дымоотводной трубы;
• полное отсутствие тяги;
• нарушение работы датчиков;
• сопротивление в дымоходе, вызванное сильным ветром;
• обледенение трубы.

Если неправильно подключить шланги к датчику APS или перегнуть их, также может высветиться код 10.

Для нормализации работы котла Навьен нужно прочистить дымоход, настроить тягу в допустимых пределах, заменить вышедшие из строя датчики

Влияние ветра на процесс горения можно уменьшить, установив колпак на выходном отверстии дымохода. Если любые действия не помогают, следует вызвать мастера для профессиональной диагностики, обслуживания котла Navien и, возможно, замены платы управления.

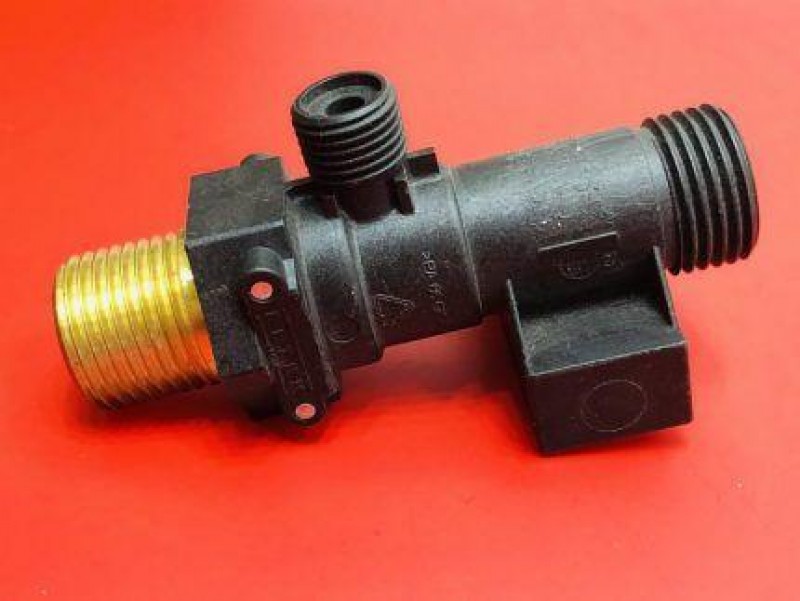

13 – сломался датчик протока

Ошибка 13 сообщает о нарушении работы платы управления, которое может вызвать короткое замыкание. Если после тестирования поломка подтверждается, плата требует замены. Иногда все проще – просто ослабевают контакты, которые необходимо подтянуть.

Одна из причин – «прикипание» датчика протока внутри системы отопления. Чтобы его определить, нужно отключить агрегат, прозвонить линии, и если они прозваниваются – проверить положение датчика

Для ремонта или замены снимают наружную панель и смотрят на положение флажка: при включенном котле он должен находиться в опущенном состоянии.

Если выключить циркулярный насос, также может высветиться код 13. Как только насос снова начинает работать, ошибку можно удалить вручную, нажав на кнопку «Stand-by».

Обзор менее частых ошибок

Мы перечислили коды ошибок, которые чаще остальных беспокоят пользователей. Но есть и другие обозначения, которые свидетельствуют о нарушениях в работе газовых котлов Навьен и потенциальном ремонте.

11 – сбой в рабочих параметрах уровня воды или давления. Эта ошибка появляется на дисплеях котлов с автоматической подпиткой. Для исправления нужно отключить систему, проверить работоспособность клапана заполнения водой, удалить остатки воды в сливе насоса, переподключить насос и перезапустить систему. Если не помогло – вызвать техническую службу.

12 – отсутствие пламени. Причин множество, и действовать рекомендуем как при ошибках 03-04. Для начала проверьте, не перекрыты ли газовые краны, поступает ли электропитание и все ли в порядке с заземлением.

15 – неполадки с платой управления. Если она не реагирует на подачу электропитания, то требует ремонта или замены.

16 – перегрев системы, причем перегреться может любой из узлов: двигатель вентилятора, теплообменник, двигатель насоса. Что можно сделать самостоятельно: прочистить фильтры и теплообменник, поменять термостат. После получасового «отдыха» агрегат можно перезапустить – скорее всего, он заработает.

17 – ошибки, связанные с DIP-переключателем. Нужно исправить настройки платы управления и перезапустить котел.

27 – поломка датчика давления. Если нет засора, нужно проверить исправность датчика и вентилятора, а затем заменить вышедшую из строя деталь.

30 – перегрев дымового термостата. Необходимо отключить котел, дать ему остыть в течение 30 минут, затем перезапустить. Если не работает – проверить вентилятор и датчик давления воздуха, прочистить дымоход.

93 – сломалась кнопка «вкл./выкл.». Ее следует заменить своими силами или вызвать специалиста.

Многие проблемы решаются самостоятельно, поэтому производитель и дает краткие инструкции по разрешению внештатных ситуаций.

Но если дело касается сложного ремонта или замены, лучше отремонтировать агрегат в сервисном центре, с последующей гарантией на новые запчасти

Если на дисплее появляется неизвестный код ошибки газовой колонки или напольной модели Navien, также необходимо связаться со специалистами.

Ошибка 03 и как ее устранить:

Как разобрать агрегат и почистить теплообменник:

Система самодиагностики котлов Навьен – верный помощник даже неопытному пользователю, мало понимающему в технических тонкостях. Благодаря кодам ошибок можно быстро справиться с остановкой агрегата, а значит, сохранить в доме тепло.

Рекомендуем перед началом эксплуатации ознакомиться не только с конструкцией и техническими характеристиками газового котла, но и с таблицей кодов, заботливо предоставленной производителем.

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Навьен (Navien) Пантера версия 17. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Код ошибки 02 — Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)

Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.

Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.

Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор-стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.

Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.

Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.

Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.

Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.

Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Код ошибки 03 — Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.

Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.

Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 04 — Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 05 — Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 06 — Короткое замыкание цепи датчика температуры отопительной воды

В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 07 — Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 08 — Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 09 — Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.

Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.

Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе.

Код ошибки 10 — Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Код ошибки 13 — Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Код ошибки 15 — Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Код ошибки 16 — Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву:

• Откл. 98 C;
• Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Код ошибки 18 — Перегрев датчика дымоудаления (Navien Ace атмосферный)

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навьен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Код ошибки 27 — Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

• утечки в контуре отопления;
• не работает система розжига;
• низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка  03

Ошибка 02

Ошибка 10

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

• E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
• E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
• E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
• E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
• Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
• Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
• Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
• Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов. Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.


Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

• Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
• Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
• Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
• Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
• Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
• Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
• Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
• Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
• Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

1. Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
2. Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
3. Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
4. Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
5. Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

1. Открывают вентили на приборах отопления.
2. Устанавливают нужное значение на отопительном термостате в комнате.
3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
4. Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
5. При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
6. Возвращаются в сервисное меню с использованием «Mode».
7. Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

1. Убавляют факел горелочного устройства.
2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Доставляем котлы и запчасти в следующие города: Курган, Шадринск, Белоярский, Каменск-Уральский, Серов, Ивдель, Нижний Тагил, Красноуфимск, Краснотурьинск, Тюмень, Ишим, Тобольск, Ханты-Мансийск, Когалым, Лангепас, Нефтеюганск, Нягань, Пыть-Ях, Сургут, Урай, Югорск, Новый Уренгой, Губкинский, Надым, Ноябрьск, Салехард, Верхний Уфалей, Златоуст, Копейск, Магнитогорск, Миасс, Озерск, Сатка, Снежинск, Троицк, Усть-Катав, Чебаркуль, Южноуральск, Туймазы, Стерлитамак, Учалы, Салават, Нефтекамск.

Содержание

E01 – перегрев

Появление ошибки с кодом 01 означает, что котёл перегрелся и сработал аварийный датчик. Первое, что нужно сделать в этой ситуации – дать отопителю остыть. Далее нужно понять, почему именно возник перегрев.

В большинстве случаев к этому приводит засорение или завоздушивание системы отопления на отрезке перед входом в котёл. В случае же с атмосферными моделями, камера сгорания в которых выполнена по открытому типу, распространённой причиной перегрева становится поломка циркуляционного насоса. Вода перестаёт двигаться по контуру отопления и не забирает генерируемое котлом тепло. В этом случае нужно менять насос.

E02 – проблемы с циркуляцией воды в системе

Причин появления этого кода ошибки в газовых котлах Navien – и на наличие каждой из них оборудование следует проверять отдельно. Удобная последовательность проверки выглядит так:

1. Проверяем, работает ли насос, получает ли он электропитание. Далее либо ремонтируем его, либо меняем.
2. Убеждаемся, что все необходимые вентили открыты.
3. Замеряем давление в системе по встроенному манометру. Если оно недостаточное (ниже минимально допустимых 1-2 бар), то нужно долить теплоносителя.
4. Осматриваем котёл и отходящий от него трубопровод на наличие протечек. Все выявленные повреждения устраняем.
5. Открываем все воздухоотводные клапаны и спускаем из системы избыток воздуха. Проверяем, работает ли клапан-автомат, размещённый на циркуляционном насосе.
6. Осматриваем котельный фильтр – чем сильнее он грязнится, тем меньше становится его пропускная способность.
7. Для систем с 2 насосами – отключаем дополнительный циркулятор и проверяем, будет ли работоспособной конфигурация с одним только основным насосом.
8. Проверяем, не вышел ли из строя датчик протока, отвечающий за повышение давления теплоносителя, – для этого измеряем создаваемое им сопротивление при работе нагнетателя.

Если ни один из вышеприведённых шагов не принёс ожидаемого результата, то нужно проверять работоспособность платы управления.

E03 – датчик не «видит» пламени

Здесь несколько возможных причин: либо газ не поступает на горелку, либо не работает зажигание, либо неполадки в цепи передачи сигнала. Выявлять, в чём же дело в действительности, лучше всего по последовательной схеме:

1. Проверяем, открыт ли газовый вентиль и подаётся ли газ. Если ваш котёл питается от того же источника, что и газовая плита, проверьте, даёт ли последняя нормальный огонь. Если он невысокий и слабый, то это указывает на низкое давление в магистрали. В этой ситуации звоним в газовую службу. Если же газа вообще нет, проверяем положение клапана на датчике загазованности. Возможно, его «вышибло», и из-за этого была перекрыта газоподача.
2. Через смотровое окно определяем, есть ли пламень в камере.
3. Если его нет, замеряем сопротивление на катушках газового клапана. Для катушек-предохранителей (располагаются справа) оптимальное сопротивление составляет около 5.5 кОм, на катушке-модуляторе (узнать её можно по наличию винта) должно быть не менее 40 Ом.
4. Проверяем, дают ли электроды в системе зажигания искру. Если её нет, замеряем напряжение, подаваемое на трансформатор розжига – для его работы требуется не менее 220В. Если с питанием всё в порядке, то неисправность кроется, скорее всего, в трансформаторе. Если напряжение не подаётся на него, то нужно менять контроллер.
5. Если огонь в камере есть, проверяем, не «отрывается» ли оно от горелки – в такой ситуации работать будут только сопла под электродами, не задействуя датчик ионизации. Это может быть вызвано неверными рабочими настройками, задаваемыми с платы, либо же выходом из строя APS-датчика, контролирующего воздушное давление.
6. Осматриваем жёлтый шланг, проходящий от вентилятора к датчику давления воздуха. Шланг должен быть правильно подключён и не иметь повреждений.
7. Проверяем, выведен ли контакт заземления на корпус котла, надёжно ли зафиксирован, не полопались ли жилы, заземляющего провода.
8. Осматриваем сопло Вентури, размещённое внутри вентилятора, – для правильной работы в нём не должно быть никаких посторонних предметов. Даже случайно попавшая в сопло муха может стать причиной неполадки: APS-датчик будет передавать ошибочные сведения, неправильно будет выбираться скорость вентилятора, пламень будет отрываться от горелки.

Пусть и с гораздо меньшей вероятностью, но всё же ошибка 03 в котлах Navien может быть иметь и другие причины. Например, неполадка с электродами розжига – повреждение изоляции или изменение промежутка между ними, который должен составлять 3.5-4.5 мм. Привести к данной проблеме может и питание котла электричеством от бензогенератора. Фаза у последнего не особо устойчива, да и напряжение присутствует и на фазовом, и на нулевом контакте. Так что, если вам нужна бесперебойная работа котла, запитывайте его от генератора инверторного типа или подключайте через ёмкий ИБП.

E04 – паразитный пламень

Этот код выдаётся в том случае, если система ловит ложный сигнал о наличии пламени на горелке, хотя на газовый клапан с платы сигнал не поступает.

Первая возможная причина – утечка газа через клапан. Перекройте вентиль газопровода перед его входом в котёл, выждите минимум 1 минуту и посредством манометра замерьте давление на входном газовом штуцере. Нормативный диапазон -130-250 мм в.ст.

Вторая причина – попадание искры от электрода на датчик пламени. Эта проблема решается заменой электродного блока.

Менее вероятная, но всё же возможная причина ошибки 04 в котлах Навьен – избыточное давление газа в магистрали, превышающее установленные производителем рабочие величины. Эту проблему должна решать газовая служба.

Если вышеприведённые манипуляции не принесли результата, устранение неисправности сводится к замене платы-контроллера.

E05 и E06 – обрыв цепи температурного датчика, либо КЗ в цепи

Эти коды ошибок котлов Navien мы объединили в один раздел потому, что они очень схожи по условиям возникновения. Однако действий они требуют различных. Давайте разбираться.

Ошибка E05 появляется при нарушении связи между температурным датчиком и контроллером либо при падении температуры теплоносителя ниже -14 градусов. Бывают ситуации, что ошибка пропадает сама собой. Несколько секунд на табло горело сообщение об ошибке – и неожиданно пропало. Такое возможно, если в цепи произошёл сбой, который потом самоисправился. Вам же остаётся только убедиться, что коннекторы датчика и платы сухие – именно попадание влаги в большинстве случаев приводит к возникновению краткосрочной ошибки E05. Если же коннекторы сухие, то стоит заменить датчик.

Ошибка E06 высвечивается, если датчик температуры ОВ замыкается накоротко либо если теплоноситель перегревается свыше 120 градусов. Первое, что нужно сделать, – замерить электрическое сопротивление на датчике: номинальное значение 10.3 кОм при температуре в 20 градусов, и 3.5 кОм, если на термометре 50 градусов. При отклонении от указанных значений стоит заменить дефектный элемент – скорее всего, проблема в нём.

E07 – неполадки в работе датчика температуры ГВС

Здесь самая распространённая причина – ослабления коннекта на датчике температуре ГВС. Так что сразу смотрите и действуйте в эту сторону.

Но могут быть у ошибки 07 котлов Navien и другие ошибки. Например, выход из строя ГВС-датчика. Замерьте напряжение на нём: в нормальных условиях оно не должно превышать 10.3 кОм при 20 град. и 3.5 кОм при 50 град. Видите сопротивление больше/меньше – меняйте датчик. Если это не помогло, то меняйте всю плату управления.

E08 – КЗ в цепи датчика температуры ГВС

Сообщение об этой ошибке возникает тогда, когда накоротко замыкает цепь датчика горячего водоснабжения или если температура в контуре ГВС поднимается выше 120 градусов.

Первое, что нужно сделать – замерить сопротивление на ГВС-датчике. Оно должно составлять 10.3 кОм при температуре в 20 град. и 3.5 Ом при нагреве до 50 град. Если реальное напряжение отклоняется от номинального, то в первую очередь нужно заменить датчик.

Если же напряжение на должном уровне, то нужно менять плату управления.

E09 – проблемы в работе вентилятора

При появлении этой ошибки на дисплее котла Navien нужно, в первую очередь, замерить передаваемое на вентилятор напряжение. Замеряем в точке коннекта чёрных и красных проводов. В идеале напряжение должно составлять 100-220 В.

Если при ошибке E09 вентилятор продолжает работать, но на низкой скорости, то попробуйте заменить именно вентилятор. С большой вероятностью причина неполадки именно в нём.

Важна и скорость работы вентилятора. Если он в течение 3 сек. до розжига не выйдет на скорость хотя бы в 400 об./мин., то розжиг будет технически невозможен. Если же скорость вращения вентилятора упадёт ниже 400 об./мин. в процессе работы котла, то это опять же приведёт к ошибке котла E09. Однако здесь электроника может справиться сама:

• если код 09 появился прямо во время работы, то запускается встроенная система самоотладки котла;
• если в течение 30 секунд последняя устраняет неполадку, то котёл возвращается к работе в штатном режиме.

Если же вентилятор не активен, а на плату подаётся частота его вращения в 2000 об./мин, то это может указывать на КЗ в цепи симистора. В этом случае придётся менять вентилятор.

В случае, если все вышеприведённые махинации не принесли должного эффекта, пробуйте менять плату управления.

E10 – нарушения в работе системы дымоудаления

Первое – проверяем дымоход на предмет засорений и повреждений. Внимательно осматриваем наружную часть дымохода, уделяя особое внимание решётке входящего воздухопотока. Последняя часто забивается мусором, а в межсезонье нередко обрастает льдом. И грязь, и лёд нужно удалить.

Второе – замеряем выходное напряжение на APS-датчике. Если оно меньше 1.7В при полноценной работе вентилятора, то проблема в датчике – его нужно заменить.

Третье – проверяем правильность подключения APS-шлангов. Жёлтый шланг на датчике всегда должен подключаться к плюсовому (верхнему) датчику, а противоположный выход шланга обязательно цепляется на нижний выход вентилятора. Соответственно прозрачный шланг цепляется на минусовый выход и на верхний вентиляторный патрубок.

Ещё одна возможная причина ошибки 10 в котлах Navien – банальное превышение протяжённости системы дымоудаления. Сильные порывы ветра также могут стать проблемой.

Если же вышеприведённые советы не помогли, то нужна диагностика и, вероятно, замена платы.

E12 – погасание пламени при работе котла

Первым делом нужно убедиться, нормально ли функционирует система газоподачи:

• достаточное ли давление газа;
• функционирует ли газосчетчик;
• есть ли газ в резервуарах (актуально для автономных систем газоснабжения).

Следующее, что нужно проверить – не обросли ли нагаром датчик ионизации и электроды в блоке розжига, не забились ли сопла горелки.

Если на предыдущих этапах всё хорошо, проверяем, нормально ли работает газовый клапан.

E13 – КЗ на датчике протока ОВ

Если насос уже остановился, а датчик ещё в течение 15 секунд посылает на плату сигнал о наличии протока, то пробуем заменить, прежде всего, именно ОВ-датчик. Но учитываем, что сбрасывать ошибку придётся вручную. Для этого используем кнопку Stand-by.

Другая возможная причина ошибки 13 в котлах Navien – это прикипание ОВ-датчика. Отключаем котёл, затем датчик – и прозваниваем последний, контролируя сопротивление. Оно при прозвоне меняться не должно. В противном случае датчик под замену.

Если же сопротивление осталось неизменным, то лезем в конструкцию датчика. Здесь есть специальный флажок, реагирующий на состояние котла. Если он отключён, флажок должен быть опущен, если включён – поднят.

E14 – из магистрали не поступает газ

Первым делом удостоверьтесь, открыт ли клапан на газовой магистрали.

Если здесь всё в порядке, проверьте, работает ли газовая арматура.

Если и здесь всё в порядке, то проблема скорее всего, кроется в плате управления. Здесь поможет ремонт или же полная замена – вердикт вынесет сервисный центр.

E15 – проблемы в работе платы управления

Такая ошибка часто возникает при установке дефектной или не подходящей платы. Особо актуально, если ошибка высветилась после ремонта или ТО.

Другой, более вероятный вариант – неплотное подсоединение платы к интерфейсу системы управления. Здесь будет достаточно просто подоткнуть коннекторы.

Причина ошибки 15 в котлах Навьен может крыться и в неполадках с проводом заземления. Для правильной работы оборудования напряжение на заземляющем контакте должно быть менее 4 Ом.

Не лишним будет проверить и правильность установленных на плате DIP-переключателей – неполадка здесь также может вызывать ошибку E15.

E16 – перегрев

Да, код E01 тоже говорит о перегреве, но здесь несколько другие причины и следствия. Возникает данная ошибка в том случае, если температура теплоносителя превысит заранее установленный максимум – как правило, 88 либо 90 градусов.

Чтобы найти причину 16-й ошибки, сначала проверяем датчики перегрева и ОВ-температуры. Понять, работают ли они, поможет замер сопротивления – оно должно составлять 3.5 Ом при 50 градусах и 10.3 кОм при 20 градусах. Если прозвон показывает отклонения, то меняем датчики.

Если же дело не в датчиках, то за отключением котла и ошибкой E16 мог стоять термостат. Дожидаемся, пока температура котла опустится ниже 83 градусов (контрольная планка) – и продуем рестартить наш котёл.

Если и это не помогло, то лезем в теплообменник – для нормальной работы он должен быть чистым. Поэтому прочищаем обменник – или вообще заменяем.

Банальной, но распространённой причиной ошибки E16 становится отсутствие циркуляции воды в системе. Убедитесь, что насос нормально работает, краны открыты, а фильтр не забит грязью.

Кроме того, к появлению этой проблемы могут приводить неполадки в работе 3-ходового клапана. Проблема может возникнуть, если он не перешёл из одного положения в другое.

E18 – срабатывание датчика дымоудаления (актуально для котлов Ace Atmo)

Первая, наиболее вероятная причина – выход из строя самого датчика.

Однако сначала стоит проверить работоспособность всей системы дымоудаления. Мешать работе может как банальный засор, так и ошибки при проектировании.

Вызвать 18-ю ошибку может и срабатывание NYC-датчика, если последний перегревается. Дайте ему время охладиться – и рестартуйте котёл.

E27 – КЗ либо обрыв цепи на APS-датчике (актуально для котлов Ace, Deluxe Coaxial)

Первое, что нужно сделать при появлении 27-й ошибки – проверить, насколько плотно подключён к плате управления датчик давления воздуха.

Прозвоните мультиметром цепь, объединяющую APS-датчик и плату. Если здесь выявлены неполадки, то их причина почти наверняка кроется в датчике – замените его.

Привести к ошибке E27 в котлах Navien может также выход из строя датчика Холла (под замену) или платы управления (ремонт либо замена).

E46 – неправильная работа датчика перегрева первичного теплообменника

Первое действие – отключаем котёл и даём остыть. Если после повторного пуска котла ошибка исчезла, то вмешательств не требуется. Просто имеем в виду, что перегрев возможен.

Если же температура воды в системе меньше 60 градусов, а система сигнализирует о перегреве теплообменника, то нужно прозвонить всю цепь от датчика до котла.

Особое внимание уделяем сопротивлению – при комнатной температуре оно должно составлять не более 30 Ом. Если реальный замер отклоняется от этого норматива, то меняем датчик.

Это наиболее часто встречающиеся коды ошибок газовых котлов Navien – другие проблемы возможны, но с гораздо меньшей вероятностью. Да и вышеприведённые ошибки могут возникнуть только в исключительных случаях – конструктивно и технологически котлы Навьен проработаны очень тщательно. В то же время, разумеется, не лишним будем знать, что и по какому поводу может выдать ваш котёл. Но помните: любые хоть немного серьёзные вмешательства в конструкцию и работу газового оборудования обязательно нужно доверять профильным специалистам!

Для определения поломки можно воспользоваться системой самодиагностики. В этом случае следует ознакомиться со списком, в котором содержатся коды ошибок у котлов Навьен:

• 01E – возникновение перегрева в оборудовании, из-за чего датчик температуры засвидетельствовал об этом.

• 02E – такая ошибка означает, что произошел обрыв в цепи датчика, который отвечает за проток. Также этот код может указывать на то, что в контуре снизился уровень теплоносителя.

• Ошибка 03 обозначает, что отсутствует сигнал, который предупреждает о возникшем пламени, при этом пламя может на данный момент гореть.

• 04E – этот код в отличие от предыдущего показывает на присутствие пламени, хотя на самом деле его нет. Также может указывать на то, что у цепи датчика возникло короткое замыкание.

• 05E – эта ошибка появляется из-за того, что в контуре отопления у цепи измерения температуры теплоносителя появилась неисправность.

• 06E – код, который возникает при появлении поломки датчика температуры. Он указывает на его замыкание в цепи.

• 07E – возникновение неисправности цепи датчика, отвечающего за температуру в контуре ГВС.

• 08E – ошибка указывает на проблему того же датчика, только при этом диагностирует КЗ в его цепи.

• 09E – ошибка, указывающая на то, что вентилятор неправильно функционирует.

• 10E – возникает при проблемах системы удаления дыма.

• 12E – указывает на то, что в горелке погасло пламя.

• 13E – обозначает короткое замыкание, которое образовалось в датчике протока контура отопления.

• 14E – код, который возникает при отсутствии подачи газа из магистрали.

• 15E – считается неоднозначной ошибкой, которая указывает на проблему с платой управления, но при этом не показывает, где именно произошел сбой узла.

• 16E – возникновение такой ошибки происходит из-за перегрева оборудования.

• 18E – неполадки в виде перегрева датчика в системе дымоудаления.

• 27E – ошибка в датчике, который отвечает за давление воздуха (APS).


Обычно в комплекте с котлами отсутствует специальная инструкция по ремонту, так как все ремонтные работы должны осуществляться специалистами. Однако вы можете сделать ремонт неисправного узла котла Навьен самостоятельно. Во избежание появления накипи, рекомендуется установить систему очистки и умягчения воды из водопровода. Таким образом, можно значительно продлить срок службы котла.


Не набирается заданная температура

В первую очередь следует заняться очищением теплообменника газового котла. Сделать чистку в домашних условиях можно, используя лимонную кислоту, специальные средства или средства, которые предназначены для унитазов. Для начала нужно снять теплообменник, а затем залить в него очищающую жидкость. После этого необходимо промыть его под большим напором воды. В случае, когда котел Навьен не греет горячую воду, нужно воспользоваться таким же способом, только уже с теплообменником контура ГВС. Если чистка не меняет ситуацию, тогда следует произвести полную замену.

Быстрый набор температуры и быстрое остужение


Такая ошибка указывает на проблемы, которые связаны с отопительной системой. Это может быть по причине возникших неисправностей или недоделок. Исправить ситуацию можно отрегулировав обороты циркуляционного насоса. При этом необходимо убедиться в том, что отсутствует завоздушенность системы. Обязательно следует проверить у теплообменника фильтр и просвет. В некоторых ситуациях требуется полная замена теплоносителя.


Устранение ошибки 03 в котле Навьен

Бывает случаи, когда не поступает сигнал о том, что на данный момент присутствует пламень. Вызвать такую ошибку может отсутствие подачи газа. Также это может происходить из-за того, что в датчике возникла определенная неисправность. Помимо этого, ошибка может возникнуть после проведения некоторых работ на газовой магистрали. Еще одной возможной причиной может быть несрабатывание розжига. Ликвидировать ошибку можно следующими способами:

• проверка в области подачи газа;

• проверка работоспособности розжига;

• проверка ионизационного датчика, который мог загрязниться;

• проверка работы редуктора в случае, если использовался сниженный газ.

Если в котле отсутствуют неисправности, значит, возникновение ошибки 03 может происходить из-за проблем с заземлением.


Неисправность работы котла Навьен Айс

У данной серии часто встречаются определенные неисправности, с которыми следует подробнее ознакомиться. В модели Navien Ace 24 K часто появляется ошибка 10. Поскольку этот котел сделан с закрытой камерой сгорания, у него часто возникают проблемы с удалением дыма. Часто неисправность проявляется в виде поломки вентилятора. Если это так, потребуется сделать замену.


Кроме того, часто встречается ошибка 02. Если котел Навьен быстро набирает температуру и быстро остывает, именно такая ошибка может проявиться в этом случае. Причина заключается в завоздушивании контура или же в неполадке датчика протока. Чтобы решить проблему, необходимо избавить систему отопления от воздуха. Сделать это можно, если подключить ее к водопроводу, где можно прогнать теплоноситель под давлением.


Возникновение проблемы платы управления

Чтобы можно было избежать неисправности платы, рекомендуется установить в цепи питания котла стабилизатор напряжения. Неисправность платы обозначается кодом 15Е и это самая сложная ошибка, в которой трудно разобраться без специального образования. По этой причине следует воспользоваться услугами профессионала, так как он может протестировать электронную плату и определить есть ли у нее неисправности. Таким образом, он сможет локализировать поломку и быстро ее устранить. Тестирование может проводиться дома или в сервисном центре в зависимости от многих факторов.


Способы устранение различных ошибок

Чтобы отремонтировать своими руками навесной котел Навьен, лучше всего кратко пройтись по всем вышеописанным кодам ошибок и выявить алгоритмы неполадок.


Показывается ошибка 01


Если котел Навьен указывает на такую ошибку, не следует паниковать, так как возникновение такого кода может быть из-за завоздушивания системы и фильтра. Для устранения этой ошибки нужно стравить воздух, который находится в трубах и батареях. На следующем этапе необходимо проверить целостность циркуляционного насоса. Необходимо убедиться в том, что он крутится. При этом его крыльчатка должна нормально прогонять через себя теплоноситель. В некоторых случаях ошибка может возникать из-за того, что появилась поломка крыльчатки. Если вышел из строя циркуляционный насос, его необходимо отдать на перемотку или заменить. Во избежание проблемы с циркуляционным насосом, рекомендуется обзавестись подходящей моделей от Grundfos.


Возникновение ошибки 04

Если самодиагностика системы выдала ошибку 04, нужно в первую очередь проверить датчик, а именно его пламени и цепи. Важно убедиться, что датчик не соприкасается с другими металлическими частями. Данный код может появляться в случае неисправности системной платы, из-за чего необходимо сделать ремонт или произвести замену. Но практически всегда плату управления меняют, а не ремонтируют.


Появление ошибок 05 и 06

Следует проверить состояние всех проводов. Ведь порванные или замкнутые провода обычно приводят к таким ошибкам. Проблему можно диагностировать с помощью простых омметров. Для начала нужно выполнить диагностику датчика температуры воды, который находится в отопительном контуре. Важно отыскать данные о его штатных параметрах и убедиться в том, что они полностью соответствуют сопротивлению определенной температуре.

Устранение ошибок 07 и 08


Двухконтурные котлы обеспечивают владельцев теплом и горячей водой. Они оснащаются с помощью двух контуров и двух комплектов датчиков. У котла присутствует два датчика температуры. При этом один датчик предназначен для измерения температуры в контуре отопления, а второй направлен на измерения температуры горячей воды. Коды 07 и 08 указывают на то, что произошла поломка датчика контура, который отвечает за температуру. Диагностика проводится омметром. Также эта проблема выявляется на визуальном осмотре.


Ликвидация ошибок 09 и 10

Эти коды указывают на неисправность вентилятора у котла Навьен Айс. Важно осуществить проверку целостности его обмоток и прозвонить их сопротивление, а также диагностировать есть ли у него межвитковое замыкание. Если вентилятор сломался, его необходимо заменить на новый. Если он целый, в таком случае нужно протестировать плату управления. Сделать это можно самостоятельно, но если нет соответствующих знаний, лучше обратиться к специалисту.


Ошибка 10 появляется в случае, когда происходят затруднения в работе системы, которая отвечает за дымоудаление. Причиной возникновения этого кода может быть из-за вентилятора. Обязательно нужно проверить длину дымохода и удостовериться в том, что у него нормальная проходимость, для этого может потребоваться чистка. Проблема может возникнуть из-за некорректной работы датчика давления воздуха. Ошибка еще может возникать по причине регулярных сбоев в плате котла. Появление такого кода бывает даже из-за попадания ветра в дымоход.


Ошибка 13, устранение проблемы с датчиком протока

Этот код появляется обычно у котлов Навьен Айс и Навьен Айс Коаксиал. Его появление происходит по причине короткого замыкания в цепи датчика или его неработоспособности. Следует протестировать датчик. Если обнаружена неисправность, необходимо его заменить. Помимо этого, нужно проверить все соединительные провода. Несмотря на редкость, бывает такое, что причина возникновения ошибки кроется в плате управления.


Решение проблемы ошибки 16

При увеличении уровня подачи газа часто появляется такая ошибка. Необходимо обязательно проверить этот параметр, а при необходимости прикрутить вентиль газа. Обычно такой код появляется при возникновении перегрева отопительного оборудования. К причинам возникновения ошибки относятся:

• перегрев теплоносителя;

• нехватка теплоносителя в контуре;

• неполадка работы платы управления;

• сбой трехходового клапана;

• поломка датчика, отвечающего за контроль температуры в контуре ГВС;

Для решения проблемы нужно тщательно проверить все узлы, а затем локализировать обнаруженную неисправность.


Устранение ошибки 18 в атмосферных котлах Навьен Айс

Такой код говорит о том, что в системе дымоудаления перегрелся температурный датчик. В этом случае происходит остановка работы оборудования. Для устранения ошибки необходимо проверить проходимость дымохода, а также обязательно нужно внимательно осмотреть датчик и все соединительные цепи. Важно удостовериться в том, что отсутствует обратная тяга. В очень редких случаях проблема может возникать из-за некорректной работы управляющей платы.


Избавление от ошибки 27

Данный код появляется в моделях Навьен Айс и Айс Коаксиал при неисправности цепи датчика, который отвечает за управление воздухом. Следует проверить все соединительные провода и при необходимости заменить датчик. Здесь также как и во всех случаях, проблема может возникать из-за некорректной работы платы управления.


В заключение следует отметить, что все вышеперечисленные ошибки у платы управления появляются крайне редко. Но многочисленные датчики и провода в котлах Навьен быстро приходят в негодность. Если обеспечить надежную защиту электроники, отопительное оборудование сможет прослужить долгие работы без возникновения неполадок. При желании вы сможете изучить все ошибки котла Навьен и устранить определенную проблему самостоятельно.
