Лампочек, огоньков и переключателей в машине много, а голова всего одна. Чтобы не сломать ее, пытаясь догадаться, что означает та или иная пиктограмма, наизусть вызубри вот эту шпаргалку.
И запомни вот еще что. Если на приборной панели что-то горит зеленым или желтым, то все более-менее в порядке — можешь ехать дальше. Но красная контрольная лампа, загоревшаяся во время движения, — это почти всегда плохо. Мы бы на твоем месте остановились.
1. Противотуманные фары (передние).
2. Усилитель рулевого управления (возможны неполадки системы или низкий уровень технической жидкости).
3. Противотуманные фары (задние).
4. Низкий уровень стеклоомывающей жидкости.
5. Высокий уровень износа тормозных колодок (ездить можно, но откладывать замену колодок на следующую пятилетку не следует).
6. Круиз-контроль включен.
7. Поворотники (надеемся, ты пользуешься ими).
8. Датчик дождя/света (может указывать на включенный режим, а может — на неполадки).
9. Зимний режим (обычно означает особый алгоритм переключения автоматической коробки передач).
10. Информационное сообщение (в меню борт-компьютера тебя ждет что-то интересное).
11. Свечи накаливания дизельного двигателя (не заводи мотор, пока этот индикатор не погаснет).
12. Скользкая дорога (просто будь осторожней: на трассе возможна гололедица).
13. Проблема с ключом зажигания (обратись на сервис).
14. Ключ зажигания находится вне зоны автомобиля (актуально только для машин с бесключевым запуском. Проверь, может, ключ дома на тумбочке).
15. Низкий уровень заряда батарейки брелока (смени батарейку).
16. Опасность столкновения (загорается во время движения на машинах с системой предупреждения о столкновениях. Имеет смысл посмотреть на дорогу — может, ты и впрямь вот-вот врежешься в кого-то).
17. Выжми педаль сцепления (иначе мотор не заведется — на машинах с «механикой»).
18. Нажми на тормоз (иначе мотор не заведется — на машинах с «автоматом»).
19. Рулевая колонка заблокирована (вставь ключ в замок зажигания и поверни на один шаг, чтобы отключить эту простейшую штатную противоугонку).
20. Дальний свет включен (прямо сейчас встречные водители тебя проклинают).
21. Низкое давление в шинах (подкачай!).
22. Габаритные огни включены (все идет хорошо).
23. Не работает лампа внешних осветительных приборов.
24. Не работает стоп-сигнал.
25. Противосажевый фильтр дизельного двигателя (неисправен или требует замены).
26. Контрольная лампа прицепа (неполадки с замком буксировочного крюка или на прицепе не работают приборы освещения).
27. Неполадки пневмоподвески (звони на сервис).
28. Система удержания автомобиля в выбранной полосе движения (если горит желтым или зеленым, значит, система активирована; если красным, то сломана).
29. Каталитический нейтрализатор (проблемы с системой выпуска отработавших газов и/или датчиком кислорода. Может быть ерундой, а может — большой проблемой. Звони на сервис).
30. Ремень безопасности не пристегнут (ты знаешь, что делать).
31. Парковочные огни включены.
32. Аккумулятор (если горит при заведенном моторе, значит, на батарею не поступает заряд).
33. Система автоматической парковки (разрешается к использованию только женщинами и студентами).
34. Время пройти ТО.
35. Адаптивные фары (если режим активирован, фары сами переключаются с дальнего на ближний и наоборот).
36. Корректор фар (настраивать в зависимости от уровня загрузки — смотри инструкцию).
37. Датчик активированного антикрыла (поздравляем, у тебя спорткар!).
38. Датчик складной крыши (может указывать как на идущий прямо сейчас процесс складывания/раскладывания верха, так и на неполадки в механизме).
39. Датчик подушки безопасности (если горит после включения зажигания, лучше обратиться на сервис).
40. Стояночный тормоз (красный — значит, «ручник» включен; отключи, прежде чем трогаться с места. Также может указывать на неполадки тормозной системы).
41. Вода в топливном фильтре (ты попал, парень!).
42. Подушка безопасности отключена (работает только для фронтальной подушки переднего пассажира в случаях, когда нужно установить детское кресло спереди).
43. Ошибка (загляни в мануал, чтобы узнать какая).
44. Ближний свет включен.
45. Грязный воздушный фильтр (заменить, не дожидаясь перитонитов!).
46. Индикатор экологичного режима движения (режим для ботаников).
47. Ассистент спуска с горы (обычно встречается на внедорожниках).
48. Высокая температура охлаждающей жидкости (остановись немедленно, у тебя проблемы!).
49. Антиблокировочная система тормозов (с твоей ABS что-то не так).
50. Топливный фильтр (ехать можно, но фильтр пора менять).
51. Дверь открыта (закрой!).
52. Капот открыт (см. п. 51).
53. Низкий уровень топлива.
54. Предупреждение автоматической коробки передач (может закончиться крупным счетом за ремонт).
55. Ограничитель скорости активирован (ты не сможешь разогнаться быстрее установленного значения).
56. Проблемы с амортизаторами (ехать можно, но осторожно и лучше сразу на сервис).
57. Низкое давление масла (если горит при включенном моторе, значит, дело плохо — глуши немедленно!).
58. Обогрев лобового стекла.
59. Багажник открыт.
60. Система динамической стабилизации (или отключена или неисправна).
61. Стеклоочистители с датчиком дождя.
62. Проверь двигатель (может быть ерундой, но лучше сделать как просят — проверь его!).
63. Обогрев заднего стекла.
64. Стеклоочистители работают в автоматическом режиме.
Расшифровка индикаторов приборной панели Volkswagen Touareg 2 поколение
Полезность – 80% |
Распечатать
На внедорожниках Touareg (2 поколение) с 2011 по 2013 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.
Volkswagen Touareg (2 поколение) 2011, 2012, 2013
Расшифровка
Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.
Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.
Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.
Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.
Горит или мигает красным или синим значок термометра в жидкости.
Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.
Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.
Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.
Постоянно горит батарея красным цветом.
Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.
Красная машина с открытыми передними или задними дверями.
В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.
Постоянно горит желтым или красным значок заправочного гидранта.
Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.
Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.
В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.
Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.
Ремень безопасности водителя или переднего пассажира не пристегнут.
Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.
Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.
Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.
В машине отключена подушка безопасности переднего пассажира.
Горит желтая надпись RSCA.
Отключена система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля.
Горит желтая надпись PCS.
Неисправность предаварийной системы безопасности автомобиля (Pre Collision or Crash System — PCS).
Индикатор красной машины с ключиком внутри или горит зеленый ключ.
В данный момент в автомобиле включена противоугонная система или иммобилайзер.
Горит красным машина с закрытым замком сбоку.
Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.
Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.
Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.
Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.
Превышена допустимая температура масла в коробке передач, дальнейшее движение крайне не рекомендуется до ее охлаждения.
Горит постоянно или через время гаснет красным или желтым гаечный ключ или горит желтым машина на подьемнике или машина с надписью SERVICE или желтая надпись MAINT REQD.
Пришел или только подходит срок произвести техническое обслуживание автомобиля (ТО), значок сбрасывается после планового технического обслуживания специализированным центром.
Горит или мигают желтым буквы AT.
Неисправности с электрикой в автоматической коробке, продолжение движения не рекомендуется.
значок руля горит красным и рядом красный восклицательный знак.
Неисправность в гидро-электро-усилителе руля, могут быть проблемы с поворотом руля, тугой руль.
Горит или мигает красный круг с водой.
Низкий уровень тормозной жидкости, необходимо долить до рекомендуемой отметки.
Желтая молния в круге.
Неисправность электрического парковочного тормоза.
Горид желтым надпись ABS в круге или надпись Antilock
Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или эта система вовсе отключена.
Горит желтый круг с пунктирами по бокам.
Тормозные колодки изношены до предельного уровня.
Горит восклицательный знак в овале (разрезе контура шины).
Падение давления воздуха в одной или нескольких шинах более, чем на 25% от допустимого значения.
Желтый восклицательный знак в круге.
Неисправность в системе распределения тормозных суппортов или датчике отвечаеющем за ее работу.
Горит желтым ботинок, нога в круге.
Обычно горит при включенном зажигании и сообщает о необходимости нажатия на тормоз для разблокировки коробки передач.
Постоянно горит зеленая лампочка
Включены наружные световые устройства, фары.
Горит зеленая лампочка с восклицательным знаком.
Неисправны или отключены один или несколько источников внешнего освещения, фар или перегорела лампочка в одной или нескольких фарах.
Горит перечеркнутая лампочка желтого цвета.
Перегорела лампочка ближнего или дальнего света в фаре если лампочка целая, то причину необходимо искать в проводке или предохранительных устройствах.
Постоянно горит значок лампочки или фары синего света.
Включен и нормально работает дальний свет фар.
Постоянно горит или мигает зеленый значок фары с буквой А или с надписью AUTO.
Включена нормальная работа системы автоматического переключения между ближним и дальним светом фар.
Желтый значок фары с наклонным светом со стрелками и восклицательным знаком.
Обнаружена неисправность в системе автоматического регулирования угла наклона осветительного потока в фарах.
Постоянно горит зеленая надпись DRL или зеленый значок фары с пучком света в виде точек.
Активна и нормально работает система автоматического включения фар ближнего света в дневное время суток (Daytime Running Lamps — DRL).
Горит постоянно или моргает желтая надпись AFS OFF или желтый значок фары, повернутый вверх со стрелкой в разные стороны.
Полностью отключена система адаптивных фар (Adaptive Front-lighting System — AFS) или зафиксирован сбой в работе одной из фар.
Значок желтого цвета в виде автомобиля со включенными задними фарами.
Указывает на проблемы, зафиксированные в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителя.
Зеленый значок фар в разные стороны
Включены и нормально работают габаритные огни.
Зеленый значок фары с волнистой линией.
Включены и нормально работают противотуманные фары.
Желтый значок фары с волнистой линией.
Включены и нормально работают задние противотуманные фары.
Желтая закрашеная фара отделяется от контура или значок фары светит в тоннель.
Неисправен датчик дождя и света или отключен в системе.
Горит постоянно или гаснет через время желтый значок двигателя (значок инжектора) с надписью check или молнией внутри или надписью service check engine или надписью EPC.
При работающем двигателе он информирует о наличии ошибок в работе системы двигателя или неисправности его электронных систем. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Для определения более точной проблемы в автомобиле запускают самодиагностику если такая предусмотрена бортовой системой или выполняют компьютерную диагностику в сервисном центре. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.
Горит постоянно желтый значок двигателя, инжектора со стрелкой вниз.
Падение мощности двигателя по каким-либо причинам, обычный перезапуск двигателя иногда решает проблему.
Горит желтым машина с гаечным ключем по центру.
Неполадки в работе двигателя или электроники трансмиссии или неисправность иммобилайзера или системы впрыска.
Горит зеленым или желным надпись ENG A-STOP или горит желтым надпись STARTER SYSTEM или желтый восклицательным знак в круге со стрелкой или буква A в круге со стрелкой.
Сообщения от системы старт-стоп (Start-Stop). Если индикатор или надпись горит зеленым цветом то система стабильна и просто сообщает о своей нормальной работе. Если индикатор или надпись горит желтым или любым другим цветом то система оповещает о какой либо неисправности
Горит желтым надпись OIL CHANGE.
Напоминание о необходимости проведения плановой замены масла.
Желтая полоcка с шариками, точками и пересекающими их стрелками вниз.
Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.
Зеленый треугольник с греческой буквой лямбда или желтый значок с выходящими выхлопными газами.
Индикатор может появится на какое то время и погаснуть после плохой заправки топлива. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах. Неисправен или загрязнен кислородный датчик (лямбда-зонд) или неисправность в системе очистки выхлопных газов или уровень эмиссии слишком высок или другие проблемы системы впрыска.
Желтый бачек с испарением волнами жара вверху.
Неисправность или перегрев каталитического нейтрализатора, может сопровождаться падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Желтый значок машины с открученным винтом крышкой или желтая надпись CHECK GAS CAP.
Крышка топливного бака плохо закрыта или вовсе отсутствует или другие проблемы с гермитичностью топливного бака в районе заливной горловины.
Горит желтый пустой бачек с жидкостью на дне со стрелой вниз или без стрелки или желтый значок радиатора с вентилятором.
Понижен уровень охлаждающей жидкости (антифриза) в системе охлаждения двигателя, необходимо устранить течь или причину потери антифриза из системы и долить жидкость до нормального уровня. Индикатор не всегда загорается именно при низком уровне, возможно, просто глюк датчика или поплавка в расширительном бочке.
Желтая молния с кавычками по бокам.
Неисправность электронной дроссельной заслонки (ETC).
Горит постоянно желтая надпись EML.
Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.
Горит желтая надпись BSM или надпись BSM OFF или значок машины с радаром сбоку.
Неисправна или отключена система слежения (Blind Spot — BSM) за невидимыми для водителя зонами вокруг автомобиля.
Загорается на время или горит постоянно зеленая надпись TRAC или ACTIVE TRAC или горит желтая надпись DTC, TRAC OFF, TSC OFF, VSA TRAC.
Один из данных индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленого цвета (Trac либо Active Trac), то узел работает, если желтый или оранжевый — обнаружены неисправности в работе системы. Надо учитывать, что DTC и TCS связаны с функционированием тормозной, а также системы подачи горючего. Если любая из этих систем не работает, то на дисплее данные индикаторы также будет загоратся.
Горит время от времени или постоянно желтая надпись ESP BAS.
Это индикаторы системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) которые взаимосвязаны, такая индикация сообщает о неполадках в какой-то из них.
Горит постоянно желтая надпись KDSS.
Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).
Зеленый значок в виде автомобиля, движущегося вверх или вниз по склону.
Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.
Зеленый значок в виде автомобиля, движущегося по бездорожью.
Индикатор указывает водителю, как ему следует дальше двигаться, если машина направлена вверх, то впереди подъем, если вниз — спуск. Водитель, основываясь на этих данных, должен увеличить обороты двигаетля или уменьшить их.
Загорается на время и гаснет желтый значок скольжения машины как на знаке скользкая дорога.
Индикатор показывает, что зафиксировано скольжение автомобиля и система стабилизации помогла машине при таком движении.
Желтый значок скольжения машины как на знаке скользкая дорога перечеркнут или с надписью OFF или в желтом треугольнике или желтая надпись ASC, DSC, DSTC, ESC, IVD, PCS, VDC, VDCS, VSA, VSC с дополнительным текстом OFF.
Сообщение о какой либо неисправности в системе стабилизации или она полностью отключена, текст индикации зависит от названия и аббревиатуры системы, автомобиль продолжает управляться нормально и можно ехать, но без помощи электроники.
Горит желтый восклицательный знак в треугольнике, обведенный стрелкой и надписью снизу 4×4.
Неисправности, связанные с работой заднего привода автомобиля.
Горит желтым значок с цифрами 4х2.
Трансмиссия машины находится в режиме заднего привода.
Горит желтым значок с цифрами 4х4 и надписью AUTO снизу.
Трансмиссия находится в режиме заднего привода, но при необходимости электроника автоматически включает режим полного привода.
Желтая надпись HIGH или 4HI с цифрами 4х4.
Задействован режим полного привода.
Желтая надпись LOW или 4LO с цифрами 4х4.
Задействован режим полного привода с понижающим рядом в раздаточной коробке.
Желтая надпись AWD LOCK или LOCK или крестик на рисунке шасси автомобиля.
Заблокирован центральный (межосевой) дифференциал и используется режим «жесткого» полного привода.
Желтый значок с шасси автомобиля с крестиком внизу.
Заблокирован задний межколесный дифференциал.
Желтый значок с шасси автомобиля и гаечным ключом.
Полное отключение или неисправность полного привода.
Желтая надпись 4WD или AWD или SH-AWD.
Неисправности в системе полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD) или о несовпадении диаметров колес передней и задней осей или перегрев дифференциала.
Красная надпись R.DIFF TEMP горит постоянно или мигает.
Превышена температура масла в заднем дифференциале (Rear Differential Temperature). Рекомендуется остановиться и дождаться охлаждения дифференциала.
Зеленый индикатор шасси автомобиля с круговой стрелкой сверху.
Индикатор поворота на полном приводе.
Зеленый индикатор шасси автомобиля с надписью AWD-V
Показывает нормальный режим включенного полного привод (AWD).
Загорается на время желтый восклицательный знак в треугольнике, обведенный стрелкой.
Данный индикатор указывает на нормальное функционирование дифференциала с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).
Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.
Неисправность в системе помощи при экстренном торможении.
Горит постоянно желтая надпись IBA OFF.
Отключена или неисправна система итнеллектуальной помощи при экстренном торможении или загрязнение лазерных датчиков системы.
Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений, с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение или блок управления адаптивного круиз-контроля (АСС) обнаружил какую-либо неисправность в системе.
Горит красным значок надпись PS.
На моделях с электрической рулевой рейкой указывает на проблемы в электроусилителе руля (Power Steering). Необходимо локализовать проблему диагностикой.
Горит желтым надпись 4WAS.
При работающем двигателе сообщает о неисправности в системе активного подруливания автомобиля.
Горит желтым надпись RAS.
Неисправность в системе активного подруливания задних колес или система Rear Active Steer отключена или есть проблемамы в тормозной системе, подвеске либо одной из систем мотора.
Горит зеленая надпись 2nd STRT.
Сообщает о включении функции трогания с места с повышенной передачи, обычно включается на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.
Загорается и гаснет желтая надпись CVT.
На моделях, оборудованных вариатором (Continuously Variable Transmission — CVT), его появление указывает на нормальную работу трансмиссионного агрегата, обычно загорается на несколько секунд после включения зажигания.
Мигает надпись красного цвета VGRS.
Значок VGRS указывает на неполадки, зафиксированные в работе системы рулевого управления с передаточным числом. Может появлятся при разряженом аккумуляторе или других проблем с ним, для снятия ошибки после смены аккумулятора и устранения других неполадок рекомендуется поездить по прямой линии со средней скоростью 50 кмч.
Горит постоянно желтым батарейка с ключем.
Система сообщает что батарейка в ключе зажигания требует замены или зарядки.
Значок ключа зеленого, красного или желтого цвета может иметь восклицательный знак на ключе.
Отсутствие или присутствие электронного чип ключа в автомобиле и в зависимости от цвета и сопутствующих надписей система сообщает, что ключ найден или нет или есть проблемы с функционированием системы чип ключа.
Снежинка желтого цвета горит или мигает или надпись SNOW.
Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места, система может увеличивать расход топлива.
Горит или мигает со звуком картинка чашка кофе с блюдцем.
Система определила длительное вождение без остановки, водителю рекомендуется остановиться и отдохнуть от вождения может дополняться поясняющим текстовым сообщением на дисплее.
Горит зеленая надпись Cruise или SET ACC или зеленый спидометр со стрелкой.
Один из этих индикаторов указывает на активацию адаптивной системы круиз-контроля. Данная опция предназначается для обеспечения оптимальной скорости движения на авто с учетом расположения препятствий, других транспортных средств и характера местности. Если один из индикаторов моргает, это указывает на неработоспособность системы или сбои в ее работе.
Горит или мигает желтая машина со спидометром и восклицательным знаком.
Неисправен или отключен круиз-контроль.
Круг с зеленой надписью HOLD или AUTO H.
Активирована тормозная система (Brake Hold), чтобы отключить необходимо нажать на педаль газа.
Значок зеленого цвета в виде человека, выходящего из двери авто.
Может появлятся при срабатывании системы регулировки высоты положения кузова. Данное устройство предназначено для более комфортной посадки и высадки пассажиров.
Горит желтая надпись HEIGHT HIGH.
На моделях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой, HEIGHT HIGH — это максимально высокое положение.
Горит желтая надпись CK SUSP.
Индикатор сообщает о необходимости проведения диагностики ходовой части.
Горит желтый прицеп или зеленая надпись TOW
Включен режим движения с прицепом (Tow Mode).
Желтый символ коробки передач с надписью AUTO
Появляется при пониженном уровне или слабом давлении трансмиссионной жидкости, перегреве коробки или неисправности одного из датчиков. Такие проблемы приводят к активации аварийного режима работы, в результате чего машина передвигается на одной передаче при минимальной скорости с небольшими оборотами мотора.
Горит желтым засоренная стрелка через пунктир в круге.
Требуется замена воздушного фильтра.
Горят желтые волнистые стрелки в квадрате.
Индикатор сообщает о включенной системе обогрева заднего стекла.
Зеленая или желтая пуква P с треугольником горит или мигает со звуком.
Система помощи при парковке если зеленый — система активирована и используется если желтый то есть сбой в работе или загрязнены датчики системы.
Желтая мигающая надпись LDW или LDP или LKA или значок машины пересекает полосу двидения с восклицательным знаком со звуковым сигналом.
Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево или неисправность системы. Зеленый — система активирована.
Зеленый индикатор дерево или зеленая надпись ECO MODE.
Включен режим экономичного движения или водитель ведет автомобиль в режиме экономии топлива.
Мигает иконка машинки в красном или зеленом треугольнике со звуком.
Система сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования.
Желтый значок в виде двух автомобилей и звездочки с Off.
Неисправность или отключение системы безопасности столкновения.
Желтый значок автомобиля со стрелкой сбоку со звуком.
Появление опасности столкновения в задней части транспортного средства.
Желтая спираль, загорается и гаснет при первом повороте ключа зажигания.
На моделях с дизельным двигателем указывает на активацию свечей накаливания. Он необходим чтобы понимать в какой момент необходимо осуществлять пуск двигателя, т.е. после того, как индикатор погаснет.
Горит желтая выхлопная труба с круглими шариками точками
На моделях с дизельным двигателем указывает на неисправности сажевого фильтра макрочастиц, необходима замена или удаление фильтра.
Желтая картинка потока газа с водой или каплями на ней.
На моделях с дизельным двигателем указывает на недостаток жидкости в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.
Желтый значок потока выхлопных газов идущих из трубы.
На моделях с дизельным двигателем указывает на неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.
Постоянно горит желтым значок заправочного гидранта с каплями воды.
На моделях с дизельным двигателем указывает на наличие воды в залитом топливе или система обнаружила конденсат в топливном баке или необходимость проведения сервисного обслуживания системы очистки топлива в машине.
Красный значок с надписью EDC.
На моделях с дизельным двигателем указывает на неполадки в работе системы электронного управления впрыска горючего. Двигатель может работать с перебоями, периодически останавливаться или не запускаться. Неисправность может быть связана с засорением топливного фильтрующего устройства, форсунок, клапана на бензонасосе.
Горит желтая надпись T-BELT и исчезает после старта двигателя.
На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.
Горит красная батарейка с надписью MAIN или электромотор с восклицательным знаком.
На моделях с гибридным двигателем указывает на неисправность в контуре высокого напряжения или главной батареи.
Горит красным электромотор с молнией.
На моделях с гибридным двигателем указывает на низкий уровень заряда высоковольтной батареи.
Желтая машина с восклицательным знаком по середине.
На моделях с гибридным двигателем указывает о наличии неисправности в системе электропривода автомобиля, Check Engine для электромотора.
Горит желтая или красная надпись FAULT.
На моделях с гибридным двигателем указывает на обнаружение критической (красный) и не критической (желтый) неисправности в работе систем электромотора.
Желтая черепаха в круге.
На моделях с гибридным двигателем указывает на значительное снижение мощности автомобиля.
Горит зеленая надпись EV MODE или буквы EV внутри зеленой машинки.
На моделях с гибридным двигателем указывает на режим движения только на электротяге.
Горит зеленая машинка со стрелкой внизу или зеленая надпись Hybrid Ready.
На моделях с гибридным двигателем указывает на готовность авто к началу движения с электротягой.
Горит красным или желтым машина с сиреной.
На моделях с гибридным двигателем указывает на неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.
Все поколения Volkswagen Touareg
Volkswagen Touareg (2 поколение) 2011-2013 год. |
Модификации
• Если вопрос относительно работы, какого либо индикатора остался нераскрытым, стоит учесть, что сигнал зеленого цвета обычно всегда указывает на исправность и нормальную функцию системы, при котором водитель может продолжать движение. • При обнаружении на приборке индикатора красного или желтого цвета, можно условно считать, что один из элементов системы автомобиля функционирует неправильно, обычно красным оповещаются проблемы, с которыми лучше не продолжать дальнейшее движение авто. Источник ➤ Adblock |
Полный размер
Всем привет.
сегодня наконец добрались руки до исправления 2 неисправностей:
— горела лампа предупреждения о перегоревших лампочках задних стоп-сигналов;
— горела лампа низкого уровня омывайки.

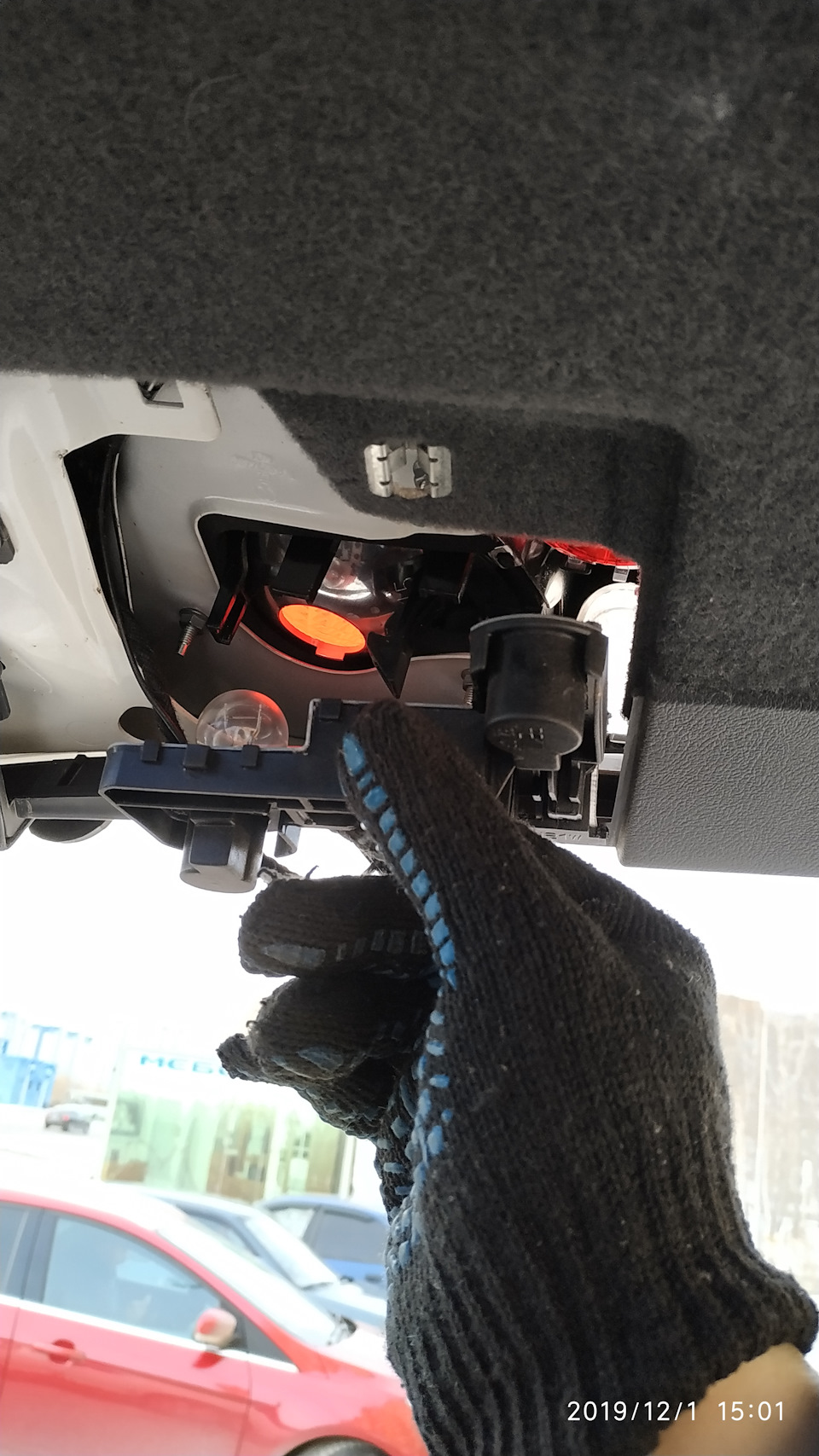

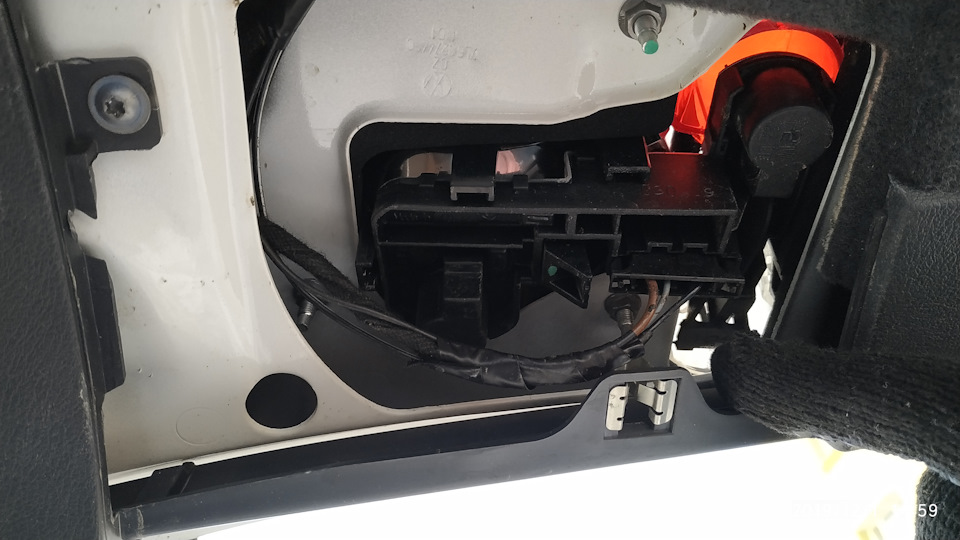

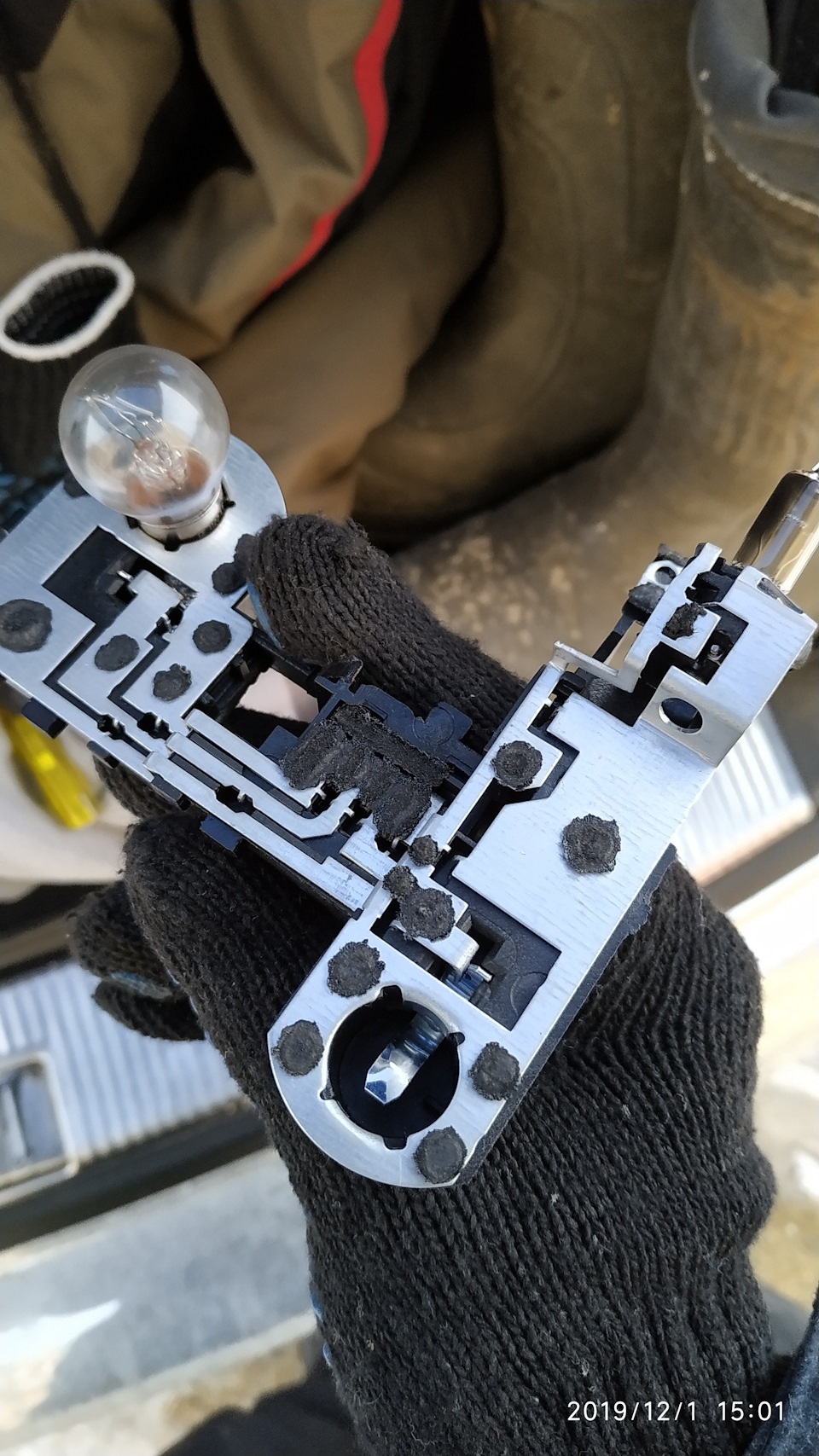

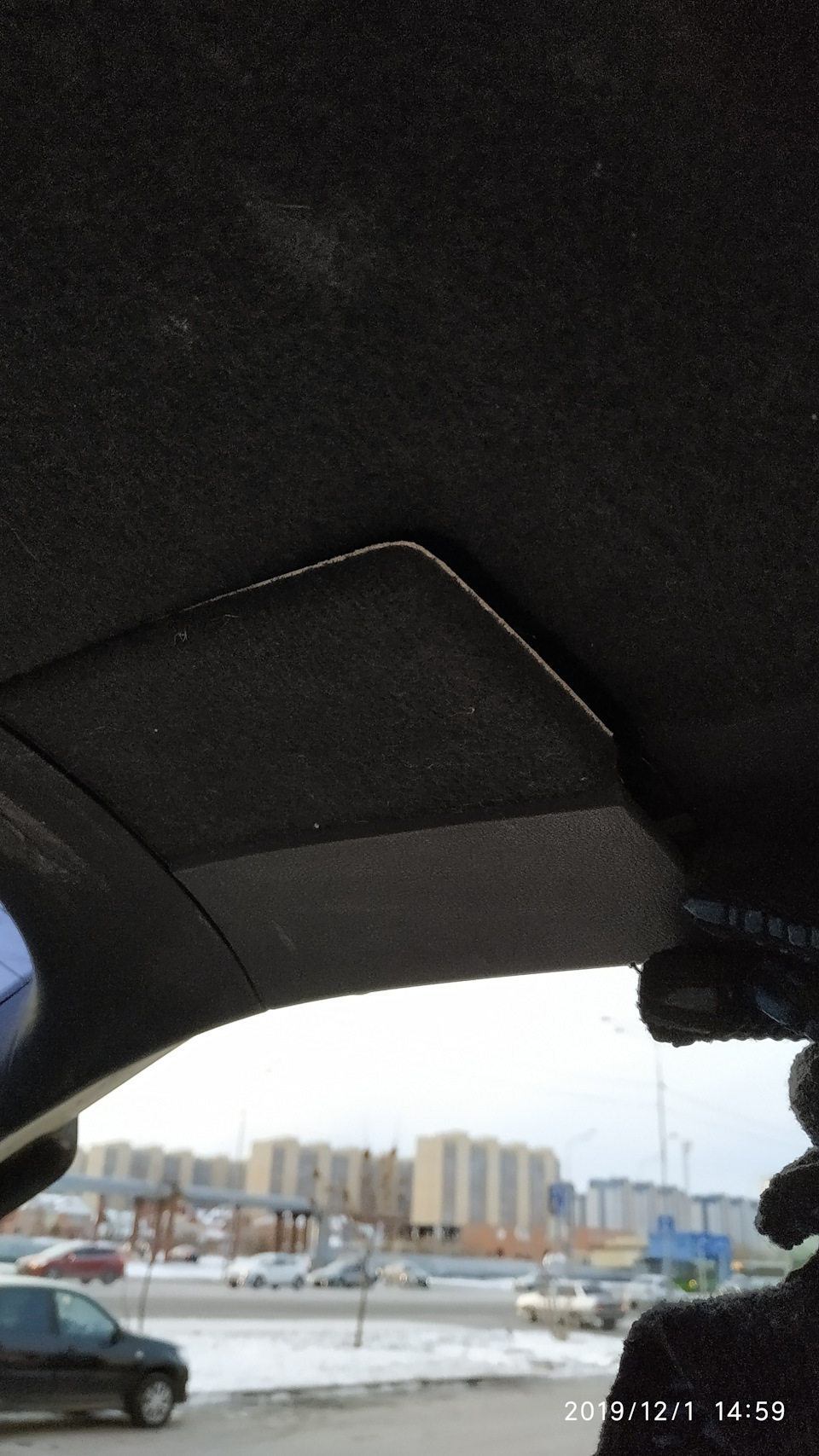

С первым пришлось повозиться. Внутренние фонари (пару фото сделал для примера) снимать не обязательно для замены ламп. Необходимо снять панель-заглушку задней двери, расположенную напротив фонаря, откроется вид внутренней части фонаря. Скинув шлейф питания фонаря, прямо по центру будет расположен длинный рычажок, отогнув его, нужно потянуть внутренний корпус фонаря и будет вам счастье, у вас в руках будут лампочки. Наружний фонарь необходимо открутить от кузова, так просто не получится заменить лампочки. Для этого при открытой багажной двери поддеваем тонкой плоской отверткой 2 пластиковые заглушки, далее 2 болтика под маленькую звездочку Т25, затем придется потянуть фонарь на себя, поддевая наружнюю часть отверткой. Все, фонарь у вас в руках. Аккуратно потянув фиксаторы, внутренность фонаря с лампочками у вас в руках. В наружнем фонаре располагаются лампочка поворотника (желтая, крупная) и двойная лампочка (габарит+стоп-сигнал).
Заменил все лампочки на новые, хоть и ни одной перегоревшей на задних фонарях обнаружено не было. Снял старые, зашел в магазин и купил комплект новых. Выбор остановил на Осрам. После замены сигнальная лампа на панели сразу погасла.
Параметры лампочек Туарега здесь www.autolines.ru/catalog/…touareg/1-pokoleniye.html (не реклама).
Вторая лампа насторожила сильнее. Боялся, что разморозило бачок после морозов, так как за 2 дня не частого использования дворниками с омывайкой, 5 литровая бутыль закончилась. Открыв капот и долив свежей порции омывайки, не обнаружив ни одной капли под машиной, решил смотреть дальше. Обнаружил поломанную трубку, расположенную на петле капота, идущая к форсункам лобового стекла. Ремонт осуществил путем вставки пластиковой трубки наружним диаметром 5 мм внутрь поврежденной трубки омывайки + термоусадка.
Все, мелкий ремонт окончен, 2 сигнальные лампочки погашены.
Остальные неисправности пока не лечил. Автомобиль заводится и не подводит.
Сейчас в городе расход 15 л/100 км при поездках не более 10 км за раз.
Продолжение следует.
Полный размер
Полный размер
Полный размер
Цена вопроса: 500 ₽
Пробег: 163 200 км
mikhail-1
Просто заглянул
-
#1
на Фольксваген Туареге перестали работать поворот фар и негорят боковые огни для освещения обочины при повороте на табло мигает жёлтая лампочка что может быть и как с этим бороться
mikhail-1
Просто заглянул
-
#2
что это межет значить
ten70
Оракул
-
#3
Лампочки поменять не пробовал?
Контроль ламп накаливания
Холодный контроль
После включения зажигания через каждую из ламп четырежды пропускается импульс слабого тока длтельностью 500 мс. По величине этого тока блок управления бортовой сетью может определить неисправность лампы.Горячий контроль
Включение ламп накаливания производится посредством полупроводниковых элементов, входящих в состав блока управления бортовой сетью. Эти элементы спосоны определить, имеет ли место перегрузка, короткое замыкание или обрыв цепи.Регистрация неисправностей
При обнаружении дефекта в режиме холодного или горячего контроля производится соответствующая запись в память регистратора неисправностей, а также загорается сигнализатор неисправностей на комбинации приборов. При замене неисправной лампы запись в регистраторе неисправностей гасится, а сигнализатор выключается.
WRH2E
Деспот форума, лепший сябр Феи
-
#4
Ты,что? Это,ж,карамола !
mikhail-1
Просто заглянул
-
#5
лампы в поряке проверял но фары перестали поворачиваться
ten70
Оракул
-
#6
Ошибки нужно читать через диагностический разъем.
На форумах пишут, что такое случается на ксеноне с адаптивной подсветкой.
Проявлятся после сильных дождей, меняли передний модуль в фаре и задний датчик наклона авто…
mikhail-1
Просто заглянул
-
#7
это надо в сервис а я далеко нахожусь от ближайшего сервиса
ten70
Оракул
-
#8
Ничего не поделаешь, без нормальной диагностики в этом не разобраться…
Manyack
теперь с личным хранителем
-
#9
это надо в сервис а я далеко нахожусь от ближайшего сервиса
———————
vw touareg3.2 2006г
санкт-петербург
и давно в Питере нет официалов??? раньше были, что случилось-то с ними???
mikhail-1
Просто заглянул
-
#10
в питере и диллеров навалом просто я командировке в глухомани а тут и заморгало всё
Stranger21
Связался с лучшим, умри как все! (с)
-
#11
ну просканить то не помешает… но всетаки точно лампы исправны все в фарах?
ten70
Оракул
-
#12
AFS — расшифровывается как автоматическая регулировка головного света.
Это то, что на приборке написано…
Adaptive Front Lighting System (AFS) — Auto-Leveling Headlights
mikhail-1
Просто заглянул
-
#13
правильно фары и не шевелятся может предохранитель какой до этого я менял лампочку габарита правую
ten70
Оракул
-
#14
mikhail-1 написал(а):
правильно фары и не шевелятся может предохранитель какой до этого я менял лампочку габарита правую
Посмотри в этой фаре не отключил ли разъем какой или провод не оборвался ли…
Может неправильно лампочку поставил.
mikhail-1
Просто заглянул
-
#15
я подозреваю когда фару вставлял межет разъём окислилсякак проверишь обе фары не поворачиваются или они зависимы друг от друга
Admin
Создатель сайта
-
#16
Автоматическое управление головным освещением
Помимо всего прочего блок управления бортовой сетью производит автоматическое управление головным освещением. Порядок прохождения сигнала:
— Центральный переключатель освещения в положении “Автоматическое управление”,
— входной сигнал с датчика освещенности через блок управления двигателем стеклоочистителя, шину данных CAN командно-информационной системы и шлюз,
— блок управления бортовой сетью (функции выключателей фар головного освещения),
— центральный блок управления системой “Комфорт”, (функции выключателей ламп в задних фонарях),
— блок управления приборами прицепа (функции выключателей ламп в фонарях прицепа),
— комбинация приборов (управление контрольными лампами и выводом сообщений о неисправностях).
Автоматическое управление головным освещением действует только при соответствующем ему положении центрального переключателя освещения.
Диагностика исполнительного элемента блока управления адаптивного освещения и корректора фар J745
Следующие элементы и функции могут быть протестированы при диагностике исполнительных элементов центрального блока управления системы комфорта J393:
— Сервопривод корректора левой фары V48 или сервопривод корректора правой фары V49
— Сервопривод левой адаптивной фары V318 или сервопривод правой адаптивной фары V319
— Левая лампа адаптивного освещения L148 или правая лампа адаптивного освещения L149
— Лампа корректора фар в комбинации приборов
— Лампа системы адаптивного освещения в комбинации приборов
При неисправности корректора фар или системы адаптивного освещения (Adaptive Frontlighting System) в комбинации приборов горит контрольная лампа „отказ лампы“
— Подключить тестер VAS 5051A
— Выбрать в тестере VAS 5051A режим работы „Gefuehrte Fehlersuche/Ведомый поиск неисправностей“.
— Выбрать с помощью кнопки „Sprung/Переход“„Funktions-/Bauteilauswahl/Выбор функции/компонента“ и один за другим следующие пункты меню:
— «Karosserie/Кузов»
— «Elektrische Anlage/Электрооборудование»
— «01 — Eigendiagnosefaehige Systeme/01-Системы с функцией самодиагностики»
— «Automatische Leuchtweitenregelung Kurvenlicht/Автоматический корректор системы адаптивного освещения»
— «Funktionen Leuchtweitenregelung/Функции корректора фар»
— «Stellglieddiagnose AFS/Диагностика исполнительного элемента системы адаптивного освещения»
mikhail-1
Просто заглянул
-
#17
да говорила мне мама зачем тебе такая дорогая машина а тут фара перестала работать и надо всю машину перебрать
stenqwert
Просто заглянул
-
#18
бывают проблемы ,когда не до конца встает разъем в фаре. все горит, но поворотный свет не работает
mikhail-1
Просто заглянул
-
#19
всё правильно B) починил левая фара встала на место а не защёлкнулась на стопор который сломался челкал а не закрывал пака я его севсе не доломали когда фара застопорилась всё заработалопричём правая зависит от левой
спасибо всем удачной дороги
Содержание статьи:
- Значки на панели автомобиля «Фольксваген» 🦈
- Ремонт Volkswagen Touareg 2003-2006: предупредительные и информационные сообщения на дисплее
- Горит Значок Руля на Фольксваген Джетта. Неисправности электроусилителя • DRIVER S TALK
- Расшифровка значков на приборной панели
- Мигает лампа AirBag, как все происходит
- Расшифровка кодов ошибок Volkswagen на русском языке: список неисправностей, причины и методы их устранения
- Горит восклицательный знак: почему, что делать?
- VW Check Мигает лампочка двигателя
Красные значки свидетельствуют об опасности, и если горит какое-то обозначение подобным оттенком , необходимо обращать внимание на сигналы бортовых ПК для предприятия мер по моментальному устранению поломок.
Значки на панели автомобиля «Фольксваген» 🦈
Если после небольшого пробега сигнальная лампа снова загорится, продолжать движение нельзя и следует выключить двигатель. А все потому что изготовители авто часто программируют систему так, чтобы при не пристегнутых ремнях, она не срабатывала.
Ремонт Volkswagen Touareg 2003-2006: предупредительные и информационные сообщения на дисплее
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. U неполадки электронных модулей или цифровых шин данных.
Горит лампочка Airbag, причины, способы устранения неисправностей При замене кресел или передней панели тоже возможно повреждение проводки системы. Здесь тоже потребуется проверка проводки и ее контактов. Сейчас автомобили оснащаются несколькими типами подушек безопасности фронтальными для защиты водителя и пассажира при фронтальном ударе. Дело в том, что при столкновении AirBag должен раскрыться очень быстро за доли секунд, поэтому скорость наполнения у нее очень высокая.
Видеорегистратор — поможет доказать вашу невиновность 💥
- Залог уверенности на дороге!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
P20EE Код Р 20 EE обозначает низкую эффективность в работе системы катализации, проблему следует искать в первом банке P30c000 P30c0 Низкое качество топлива U0103 Отсутствие связи с модулем управления переключением передач.
Горит Значок Руля на Фольксваген Джетта. Неисправности электроусилителя • DRIVER S TALK
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть значок генератора. Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей контакты провода.
Расшифровка значков на приборной панели
Красные значки свидетельствуют об опасности, и если горит какое-то обозначение подобным оттенком , необходимо обращать внимание на сигналы бортовых ПК для предприятия мер по моментальному устранению поломок. Выключить вентилятор системы и отключить зажигание.
Про значки и пиктограммы на приборной панели Туарег 2006 — Volkswagen Touareg, 3.2 liter, 2006 year on DRIVE2 Особенностью всех современных моделей концерна Volkswagen является отсутствие функции самодиагностики на комбинации приборов и выведения кодов ошибок на панели. Для чтения имеющихся неисправностей на машинах Фольксваген выпуска после 1995 года применяется диагностический шнур и программа, установленная на компьютере или ноутбуке. В этой статье мы рассмотрим основные причины загорания лампочки Airbag и способы устранения возможных поломок. Да и любое непрофессиональное вмешательство может привести к тому, что подушки в нужный момент не сработают.
Мигает лампа AirBag, как все происходит
Конечно, AirBag – вещь нужная в авто, но сверхнадежной ее не назовешь. Со временем с данной системой могут появиться проблемы.
На работоспособность двигателя или других элементов авто возникшие проблемы никак не окажут, однако многих раздражает постоянно горящая сигнальная лампа «AirBag» или «SRS» на приборной панели.
К тому же данная лампа будет сигнализировать о том, что существует проблема, а значит, надеяться на эту систему уже нельзя.
Ликвидация склада! Жидкое стекло для кузова
- нанесение на весь автомобиль за 20 минут!
- ваш автомобиль засияет зеркальным блеском;
- рабочий состав в любое время года;
- оригинальное качество, все честно;
- защита от грязи, воды и наледи.
Успейте заказать ЗДЕСЬ.
Следует отметить, что в систему включен блок управления, который при каждом запуске мотора проверяет целостность системы.
Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.
Обычно при исправной системе лампа мигает 6 раз, и, если все в порядке, она перестает гореть.
Интересно, что при обнаружении неисправности, через определенное время система еще раз проведет диагностику, при этом до завершения повторной проверки лампа будет постоянно мигать.
- Если повторная диагностика показала, что система исправна, код ошибки, который блок управления передал на ЭБУ при первичной проверку, удалиться и система придет в штатное положение.
- Но если при повторной диагностике ошибка будет обнаружена, код ее запишется снова на ЭБУ, при этом лампа уже не погаснет, она будет гореть или мигать постоянно.
Возникновение неисправности не всегда указывает на сложную поломку. Иногда все проблемы кроются в мелочах.
Далее рассмотрим, что может привести к загоранию сигнальной лампы «AirBag».
Автошторки ТРОКОТ на магнитах — альтернатива тонировке 🚕
- Магнитные крепления позволяют быстро установить и снять экраны
- Отличный обзор по зеркалам
- Без вреда для обшивки двери
- Защита частной жизни
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
Красные значки свидетельствуют об опасности, и если горит какое-то обозначение подобным оттенком , необходимо обращать внимание на сигналы бортовых ПК для предприятия мер по моментальному устранению поломок.
Расшифровка кодов ошибок Volkswagen на русском языке: список неисправностей, причины и методы их устранения
Блок предохранителей
Замена рулевого колеса, если она была проведена неаккуратно, тоже обеспечит загорание лампы. Ведь при замене возможно нарушение контакта проводки или ее повреждение.
Горит восклицательный знак: почему, что делать?
Значок ручника загорается не только в том случае, когда активирован поднят рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка замена тормозной жидкости. Если некоторые знаки на приборной панели автомобиля сломаны и не отображают значение, на Фольксвагене ехать не рекомендуется.
VW Check Мигает лампочка двигателя
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Со временем с данной системой могут появиться проблемы.
«Джетта» Из-за этого полноценная самодиагностика не может быть проведена, и возникнет ошибка в ее работе. Устраняется это путем зарядки АКБ и сбросом настроек. Приборная панель с классической для VW комбинацией тахометр, спидометр и цифровой дисплей между ними. Наряду с предупредительными сообщениями об отказах на дисплей выводятся информационные сообщения об определенных процессах или призывающие к определенным действиям.
Предупредительные и контрольные лампы, а также сообщения мультиинформационного
дисплея о зарегистрированных неисправностях
Предупредительные сигнальные и контрольные лампы на приборной
доске
|
Контрольная лампа диагностики |
При поворачивании электронного ключа в замке зажигания в положение 2 контрольная
лампа загорается.
Она гаснет при работающем двигателе.
Если контрольная лампа загорается при работающем двигателе, может иметь место
неисправность системы впрыска топлива, системы зажигания или системы выпуска ОГ.
Предельные параметры выпуска ОГ могут быть превышены.
|
Как можно быстрее обратитесь |
|
Контрольная лампа тормозной |
При поворачивании электронного ключа в замке зажигания в положение 2 контрольная
лампа загорается.
Она гаснет при работающем двигателе.
Если эта контрольная лампа загорается при работающем двигателе, значит не отпущен
стояночный тормоз или в ресивере тормозов вследствие утечки слишком мало тормозной
жидкости.
Имеется опасность аварии!
Если уровень тормозной жидкости в ресивере упал ниже нормы, это может привести
к отказу тормозной системы!
Не доливайте тормозную жидкость.
Продолжать движение нельзя.
Необходимо обратиться на станцию ТО «Mercedes-Benz».
Контрольная лампа систем обеспечения безопасности SRS (Supplemental
Restraint System)
При поворачивании электронного ключа в замке зажигания в положение 1 или 2
контрольная лампа загорается приблизительно на 4 секунды. Это подтверждает работоспособность
систем удержания пассажиров (подушек безопасности, натяжителя ремня безопасности
и системы автоматического опознавания наличия детского сиденья).
Если она не загорается, не гаснет длительное время, не гаснет совсем, мигает
или загорается во время движения, то имеет место неисправность.
Имеется опасность аварии!
При наличии неисправности возможно несрабатывание систем удержания пассажиров
в аварийной ситуации. В исключительно редких случаях возможно также самопроизвольное
срабатывание подушек безопасности или натяжителей ремня безопасности.
Осторожно продолжайте движение до ближайшей станции ТО «Mercedes-Benz»!
(Подушки безопасности, натяжители ремней безопасности и система автоматического
опознавания наличия детского сиденья рассмотрены в Разделе
Системы обеспечения безопасности).
Предупредительная сигнальная лампа резерва топлива
Если предупредительная сигнальная лампа -1- на указателе запаса топлива загорается
при работающем двигателе, значит, достигнут резерв топлива.
|
Предупредительная сигнальная |
При поворачивании электронного ключа в замке зажигания в положение 2 на спидометре
загорается предупредительная сигнальная лампа. Она гаснет при работающем двигателе.
Если предупредительная сигнальная лампа загорается или мигает во время движения
— обратитесь к подразделу «Электронная антипробуксовочная система (ESP)» Раздела
Управление автомобилем и вспомогательные системы.
Предупредительная сигнальная лампа загорается или мигает во время движения —
обратитесь к подразделу «Электронная антипробуксовочная система (ESP)» Раздела
Управление автомобилем и вспомогательные системы.
|
Предупредительная сигнальная |
При поворачивании электронного ключа в замке зажигания в положение 2 на спидометре
загорается предупредительная сигнальная лампа. Она гаснет при работающем двигателе.
Если предупредительная сигнальная лампа загорается во время движения — обратитесь
к подразделу «Система «Distronic» (DTR) Раздела
Управление автомобилем и вспомогательные системы.
|
|
У автомобилей без системы |
Она загорается при поворачивании электронного ключа в замке зажигания в положение
2 и гаснет при работающем двигателе.
|
Контрольная лампа системы |
При поворачивании электронного ключа в замке зажигания в положение 2 загорается
контрольная лампа антиблокировочной системы (ABS). Она гаснет при работающем
двигателе.
Если эта контрольная лампа загорается при работающем двигателе, значит из-за
неисправности отключена система ABS. В этом случае в распоряжении остается нормальное
тормозное действие тормозной системы без противоблокировочной функции.
При неисправности блока управления ABS возникает риск неисправностей и других
систем, как, например, системы «Parktronic», навигационной системы и автоматической
трансмиссии.
В случае неисправности системы ABS выключаются электронная антипробуксовочная
система (ESP) и усилитель экстренного торможения (BAS). Индикации системы оповещения
и сигнализация неисправностей появляются на мультиинформационном дисплее.
Обратитесь на станцию ТО «Mercedes-Benz» для проверки системы ABS.
|
|
При спаде электрического |
Предупредительная сигнальная и контрольная лампа на средней
консоли
Контрольная лампа AIRBAG-OFF
При поворачивании ключа в замке зажигания в положение 1 или 2 приблизительно
на 6 секунд загорается контрольная лампа
.
Если она не загорается, значит имеет место неисправность.
Контрольная лампа
постоянно горит, когда детское сиденье с системой опознавания наличия детского
сиденья установлено на сиденье переднего пассажира, и индицирует, что подушка
безопасности переднего пассажира выключена. (Система автоматического опознавания
наличия детского сиденья рассмотрена в Разделе
Системы обеспечения безопасности).
Индикация системы оповещения и сигнализация неисправностей
на мультиинформационном дисплее
Индикации системы оповещения и сигнализация неисправностей для следующих систем
немедленно появляются на мультиинформационном дисплее. Они подразделяются на
три категории.
Категория К1:
Оповещения высшей приоритетности.
Они не могут быть активированы нажатием кнопки R на приборной доске.
Категории К2 и К3:
Оповещение средней и низшей приоритетностей.
Они могут быть активированы нажатием кнопки R на приборной доске и затем записаны
в память неисправностей (Раздел
Многофункциональное рулевое колесо, мультиинформационный дисплей).
|
|
При определенных индикациях системы оповещения
Индикации системы оповещения и сигнализация неисправностей, как, например, |
НЕИСПРАВНОСТЬ ИНДИКАТОРА
|
|
* К Категория (см. выше).
Если появляется эта индикация, больше не возможна передача всей информации от
блока управления двигателем. Может быть, что неисправен указатель температуры
охлаждающей жидкости, тахометр, индикатор системы «Speedtronic» или темпостата.
НЕИСПРАВНОСТЬ ИНДИКАТОРА
|
|
* К Категория (см. выше).
Вышли из строя индикаторы нескольких систем. Возможно, что и некоторые системы
вышли из строя.
АККУМУЛЯТОРНАЯ БАТАРЕЯ/ГЕНЕРАТОР
|
|
* К Категория (см. выше).
Не заряжается аккумуляторная батарея.
Немедленно устраните неисправность.
Возможен обрыв ребристого клинового ремня. В этом случае для продолжения движения
необходима замена ребристого клинового ремня. В противном случае, вследствие
выхода из строя насоса охлаждающей жидкости возможен перегрев, влекущий за собой
повреждение двигателя.
Усилитель экстренного торможения
|
|
* К Категория (см.выше).
В случае неисправности усилителя экстренного торможения (BAS) в распоряжении
остается нормальное тормозящее действие тормозной системы без функции BAS.
ИЗНОС ТОРМОЗНЫХ НАКЛАДОК
|
|
* К Категория (см. выше).
Тормозные накладки достигли предела износа и как можно быстрее должны быть заменены.
ТОРМОЗНАЯ ЖИДКОСТЬ
|
|
* К Категория (см. выше).
Имеется опасность аварии!
Если уровень тормозной жидкости в ресивере упал ниже нормы, это может привести
к отказу тормозной системы!
Не доливайте тормозную жидкость.
Продолжать движение нельзя.
Необходимо обратиться на станцию ТО «Mercedes-Benz».
СМАРТ-КАРТА (система KEYLESS-GO)
|
|
* К Категория (см. выше).
1 Проконтролируйте заряженность элементов питания смарт-карты (Раздел
Замки, ключи и запоры. Смарт-карта. Единый замок).
2 Смарт-карта не была опознана при работающем двигателе. Немедленно начните
поиск смарт-карты , так как после выключения двигателя больше невозможны блокирование
замков или запуск двигателя автомобиля.
3 Смарт-карта не была опознана. При необходимости управление автомобилем производится
электронным ключом.
4 Смарт-карта была опознана при блокировании замков.
Система «DISTRONIC» (DTR)
|
|
* К Категория (см. выше).
1 Система временно, вследствие электромагнитного излучения, не имеется в распоряжении.
2 Очистите крышку системы «Distronic» в решетке радиатора (Глава Кузов).
3 Неисправна система «Distronic»
4 Неисправны системы «Speedtronic» и «Distronic».
ПОЛОЖЕНИЕ ПОСАДКИ
|
|
* К Категория (см. выше).
Дождитесь, пока сиденье и рулевое колесо не переместились в положение для движения.
После этого показание индикатора гаснет.
Электронная антипробуксовочная система
|
|
* К Категория (см. выше).
1 При неисправности системы ESP возможно снижение мощности двигателя.
2 Стабилизирующее действие электронной системы
стабилизация движения (ESP) и противобуксовочная система не имеются в распоряжении.
3 После исчезновения напряжения питания (отсоединения зажимов или разряжения
аккумуляторной батареи) систему следует заново отъюстировать.
Для этого рулевое колесо поверните от упора до упора.
После этого индикация неисправности гаснет.
СТОЯНОЧНЫЙ ТОРМОЗ
|
|
* К Категория (см. выше).
БАГАЖНИК
|
|
* К Категория (см. выше).
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ (уровень охлаждающей жидкости)
|
|
* К Категория (см. выше).
(Доливание охлаждающей жидкости — обратитесь к Главе
Текущее
обслуживание).
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ (температура охлаждающей жидкости)
|
|
* К Категория (см. выше).
1 Возможен обрыв ребристого клинового ремня. В этом случае для продолжения движения
необходима замена ребристого клинового ремня.
Во время появления индикации «STOP, ENGINE OFF!» (СТОП, ВЫКЛЮЧИТЬ ДВИГАТЕЛЬ!)
двигатель нельзя запускать. Имеет место риск повреждения двигателя.
2 Неисправен вентилятор для охлаждения охлаждающей жидкости. (Следите за указателем
температуры охлаждающей жидкости (Раздел
Приборная доска).
Освещение
|
|
Строка 1 |
Строка 2 |
К* |
|
LOW BEAM, L БЛИЖНИЙ СВЕТ, СЛЕВА |
CHECK LAMP ПРОВЕРИТЬ ЛАМПУ! |
2 |
|
LOW BEAM, R |
CHECK LAMP |
2 |
|
TRAILER TURN SIGN, L |
CHECK LAMP |
2 |
|
TRAILER TURN SIGN, R |
CHECK LAMP |
2 |
|
TRAILER BRAKE LIGHT |
CHECK LAMP |
2 |
|
TRAILER FOG LAMPN, R |
CHECK LAMP |
2 |
|
TRAILER REVERSE LIGHT |
CHECK LAMP |
2 |
|
TRAILER TAIL LIGHT, L |
CHECK LAMP |
2 |
|
TRAILER TAIL LIGHT, R |
CHECK LAMP |
2 |
|
DISPLAY DEFECTIVE |
VISIT WORKSHOP! |
2 |
|
TURN SIGNAL, L |
CHECK LAMP |
2 |
|
TURN SIGNAL, R |
CHECK LAMP |
2 |
|
L. TURN SIG. RFLECTR |
CHECK LAMP |
2 |
|
R. TURN SIG. RFLECTR |
CHECK LAMP |
2 |
|
TURN SIGNAL, F.L. |
CHECK LAMP |
2 |
|
TURN SIGNAL, F.R. |
CHECK LAMP |
2 |
|
BRAKE LIGHT |
VISIT WORKSHOP! |
2 |
|
BRAKE LIGHT, L |
CHECK LAMP |
2 |
|
BRAKE LIGHT, R |
CHECK LAMP |
2 |
|
3RD STOP-LAMP |
CHECK LAMP |
2 |
|
HIGH BEAM, L |
CHECK LAMP |
2 |
|
HIGH BEAM, R |
CHECK LAMP |
2 |
|
LICENSE PLATE, L. |
CHECK LAMP |
2 |
|
LICENSE PLATE, R. |
CHECK LAMP |
2 |
|
SWITCH OFF LIGHT |
1 |
|
|
FRONT FOGLAMP, L. |
CHECK LAMP |
2 |
|
FRONT FOGLAMP, R. |
CHECK LAMP |
2 |
|
REAR FOGLAMP |
CHECK LAMP |
2 |
|
REVERSE LIGHT, L |
CHECK LAMP |
2 |
|
REVERSE LIGHT, R |
CHECK LAMP |
2 |
|
TAIL LIGHT, L. |
CHECK LAMP |
2 |
|
TAIL LIGHT, R. |
CHECK LAMP |
2 |
|
SIDELIGHT, L |
CHECK LAMP |
2 |
|
SIDELIGHT, R |
CHECK LAMP |
2 |
* Категория (см. выше).
1
Возбуждение фонаря сигнала торможения производится с опозданием
или постоянно — немедленно обратитесь на станцию ТО!
2
Фонари сигнала торможения оснащены несколькими светодиодами. Предупредительная
индикация включается только при выходе из строя всех светодиодов.
При выходе из строя определенных ламп накаливания взамен возбуждаются другие
лампы. (Замена неисправных ламп накаливания рассмотрена в Главе
Бортовое
электрооборудование).
ДАТЧИК СВЕТА
|
|
* Категория (см. выше).
При неисправности датчика света автоматически включается свет фар.
В системе «Индивидуальные установки» меню установки «HEADLAMP MODE» (ПЕРЕКЛЮЧЕНИЕ
СВЕТА ФАР) может быть установлена на «MANUAL» (РУЧНОЕ УПРАВЛЕНИЕ) (Раздел
Многофункциональное рулевое колесо, мультиинформационный дисплей).
Включение и выключение света фар тогда снова возможны переключателем света (Раздел
Переключатели).
ПНЕВМОПОДВЕСКА
|
|
* Категория (см. выше).
1 Немедленно остановите автомобиль. Двигатель не выключайте. Если индикатор
не погас через 5 минут, организуйте буксировку автомобиля до станции ТО.
|
При появлении индикации «AIR SPRING STOP, |
2 Работоспособность системы ограничена.
|
|
При появлении индикации « AIR SPRING |
УРОВЕНЬ ДВИГАТЕЛЬНОГО МАСЛА
|
|
*К Категория (см. выше).
1 Следует немедленно проверить уровень двигательного масла (обратитесь к разделу
Предупредительная сигнальная лампа уровня двигательного масла).
2 В двигателе нет масла. Имеет место риск повреждения двигателя.
3 Существует опасность повреждения двигателя или катализатора. Следует немедленно
проверить уровень двигательного масла (обратитесь к разделу Предупредительная
сигнальная лампа уровня двигательного масла).
4 Спад уровня двигательного масла до критической отметки. Следует немедленно
проверить уровень (Предупредительная индикация уровня двигательного масла —
Раздел
Многофункциональное рулевое колесо, мультиинформационный
дисплей и Глава
Текущее обслуживание) и произвести визуальный
контроль на утечку масла.
Возможно также, что в двигательном масле содержится вода. Проверьте двигательное
масло.
5 Неисправна система измерения.
ТЕМПЕРАТУРА МАСЛА (температура двигательного масла)
|
|
* К Категория (см. выше).
Существует риск повреждения двигателя — включите более высокую передачу или
снизьте скорость движения.
После восстановления рабочей температуры следует немедленно проверить уровень
двигательного масла (Предупредительная индикация уровня двигательного масла
— обратитесь к Разделу
Многофункциональное рулевое колесо, мультиинформационный дисплей).
КЛЮЧ
|
|
* К Категория (см. выше).
СИСТЕМА «SPEEDTRONIC»ТЕМПОСТАТ
|
|
* К Категория (см. выше).
1 Неисправны система «Speedtronic» и темпостат.
ДВЕРЬ
|
|
* К Категория (см. выше).
РЫЧАГ СЕЛЕКТОРА АТ
|
Индикация появляется у автомобилей со смарт-картой (система KEYLESS-GO).
Переведите рычаг селектора АТ в положение «Р».
Индикация появляется при выключенном двигателе и открывании двери водителя,
если рычаг селектора не находится в положении «Р».
ВОДА В РЕЗЕРВУАРЕ СТЕКЛООЧИСТИТЕЛЯ
|
|
* К Категория (см. выше).
(Доливание воды — обратитесь к Разделу
Проверка уровней жидкостей, контроль утечек).
