Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Может, один из датчиков вылетел. На Бэхах такое бывает — один датчик вылетает и вся система не работает.
А может, проводка.

Датчик парктроника глючит, если он покрыт слоем грязи или льда — пробовали протереть все парктроники ? Впрочем, работе камеры неисправность датчика мешать не должна. Возможно, где-то проблема с контактом, и она может уйти, если отогреть машину до плюсовой темпетаруры.

По всем симптомам загнулся один из датчиков. Конечно можно шнурком найти, но если его нет, то на олроаде определялось очень просто — включенный работоспособный датчик чуть потрескивает, а не рабочий молчит. На Q5 еще не слушал,может тоже так можно проверить.

По всем симптомам загнулся один из датчиков. Конечно можно шнурком найти, но если его нет, то на олроаде определялось очень просто — включенный работоспособный датчик чуть потрескивает, а не рабочий молчит. На Q5 еще не слушал,может тоже так можно проверить.

Можно дотронуться пальцем до датчиков при включенной системе, они должны чуть заметно пульсировать:-)

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня началось тоже самое что и у ТС.
КУллеги у кого-нибудь было?
Как лечили?
Еще одна «болезнь» проявилась? По типу глюков кейлесс?

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Может, один из датчиков вылетел. На Бэхах такое бывает — один датчик вылетает и вся система не работает.
А может, проводка.

Датчик парктроника глючит, если он покрыт слоем грязи или льда — пробовали протереть все парктроники ? Впрочем, работе камеры неисправность датчика мешать не должна. Возможно, где-то проблема с контактом, и она может уйти, если отогреть машину до плюсовой темпетаруры.

По всем симптомам загнулся один из датчиков. Конечно можно шнурком найти, но если его нет, то на олроаде определялось очень просто — включенный работоспособный датчик чуть потрескивает, а не рабочий молчит. На Q5 еще не слушал,может тоже так можно проверить.

По всем симптомам загнулся один из датчиков. Конечно можно шнурком найти, но если его нет, то на олроаде определялось очень просто — включенный работоспособный датчик чуть потрескивает, а не рабочий молчит. На Q5 еще не слушал,может тоже так можно проверить.

Можно дотронуться пальцем до датчиков при включенной системе, они должны чуть заметно пульсировать:-)

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня при включении задней передачи, изображение не переключилось на камеру заднего вида, светодиод на кнопке парктроника мигает, все жалобно пищит некоторое время, потом перестает, но мигать продолжает, парктроник не работает, камера не кажет. Я понимаю, что путь в СЦ, но может кто сталкивался и там фигня какая вроде предохранителя. ММИ перезагружал.

Сегодня началось тоже самое что и у ТС.
КУллеги у кого-нибудь было?
Как лечили?
Еще одна «болезнь» проявилась? По типу глюков кейлесс?

Парктроник не работает! Как определить?

Не работает парктроник!
При включении задней передачи пищит пару секунд, потом пропадает и никаких признаков.
Что обычно в них летит и как определить неисправность?
Может хитрости есть.

Maxim Chepukov писал(а): Не работает парктроник!При включении задней передачи пищит пару секунд, потом пропадает и никаких признаков.Что обычно в них летит и как определить неисправность?Может хитрости есть.

И что дальше расказывать, что летит или как отремонтировать неизвестно что, или про хитрости расказывать, лично скажу все бонально просто, у нас счас за каждым углом комп диагностику сделать легче чем два пальца обосцать, и сразу все станет на место.

У меня не работал левый передний. При включении шел писк а потом все замолкало. Оказалось окислились контакты розетки. Почистил все работает.

может кто знает, каково должно быть сопротивление датчика в рабочем и не рабочем состоянии?
я так понимаю, там простейший фотоэлемент?
какой принцип работы?

Maxim Chepukov , для чего все это — можно ведь почитать блоки измеряемых величин и определить работоспособность датчика или проводки. Если начал пищать после мойки — на обогреватель его.

Легко проверить парктроник включив заднюю передачу при включенном зажигании и прикоснуться пальцем к каждому датчику. Рабочий будет немножечко так вибрировать.

Freak , Верно вибрировать и щелкать. Но есть варианты что система парковки отключит и остальные датчики, в результате обнаруженной проблемы — лучше всего смотреть через измеряемые величины — время успокоения датчика

Вот это было дельным советом!
Снял все датчики! И по очереди проверял каждый подключая к всем четырем фишкам поочередно (чтобы проверить и фишки и сами датчики)!
В результате только один рабочий (действительно должен немного щелкать и вибрировать, но это настолько тихо что я даже сразу и не сообразил), специально записал звук, так что, могу на форум выложить, что б знали как должно щелкать, мне бы лично помогло!
Сейчас другая проблема, какова цена на эти датчики (4B0 919 275) и где их купить можно или только на разборке?

Вопрос как проверить датчик парктроника, возникает у автовладельцев в случае отказа системы помощи парковки. Самостоятельная проверка датчика парктроника осуществляется с помощью тактильного осмотра, мультиметра или смартфона. Как узнать работоспособность парктроника рассмотрим в статье.

Как работает датчик парктроника

Принцип работы датчиков парктроника

Прежде чем перейти к рассмотрению вопроса о том, как проверить датчик парковки, нужно разобраться, как вообще он работает, поскольку датчики системы парктроника бывают двух типов — ультразвуковые и электромагнитные. Первые более распространены. Принцип их работы основан на том, что они излучают ультразвуковые волны и улавливают их отражение от препятствия. Расстояние между датчиком и помехой вычисляет основной блок по разнице во времени излучения.

Электромагнитные датчики — представляют собой ленту, излучающую электромагнитное поле. Лента устанавливается на внутренней стороне переднего и заднего бампера. Такие датчики более современные и надежные, но достаточно дорогие, поэтому встречаются редко и лишь на автомобилях премиум класса.

Неисправности датчика парктроника

По статистике датчики парктроника достаточно редко выходят из строя, обычно это происходит из-за их повреждения, либо некорректной работы в теплую погоду. Самыми частыми неисправностями датчика парковки являются:

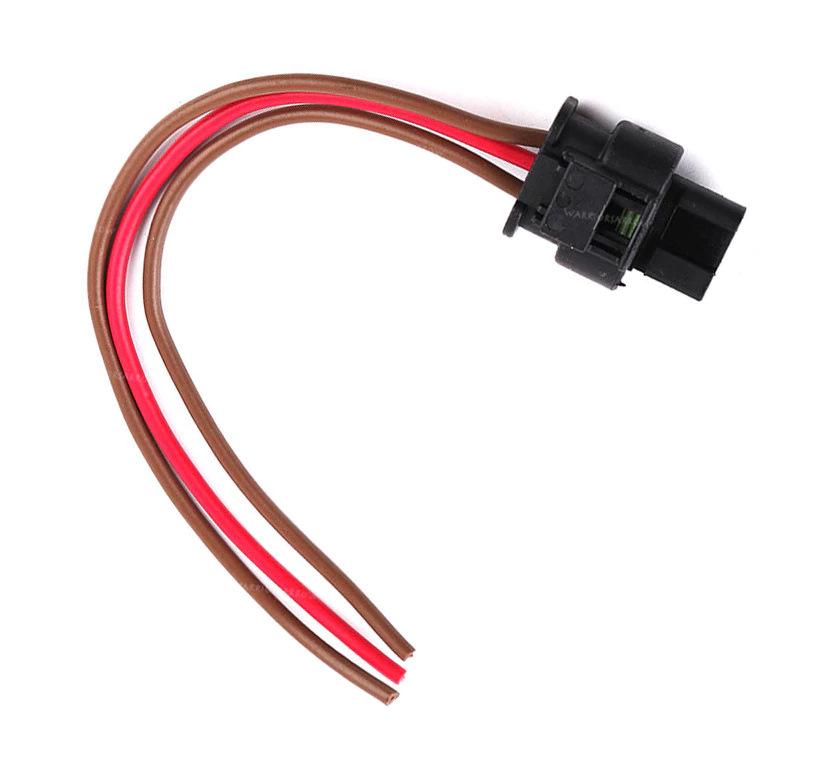

Датчик парктроника с проводкой и разъемом подключения

• коррозия контактов, попадание влаги в корпус через трещины в корпусе;
• поломка электронной составляющей датчика;
• загрязнение рабочей поверхности датчика парктроника;
• механическое повреждение датчика в результате аварии, удара;
• повреждение проводки (особенно характерно для передних датчиков из-за попадания на них грязи и химических реагентов);
• производственный брак датчика, либо его низкое качество (чаще всего подделка).

В результате повреждения одного или нескольких датчиков система парктроника может либо не работать вовсе, либо же, наоборот, постоянно пищать, срабатывая ложно. А при замыкании проводов датчика в дождливую погоду часто выскакивает “Ошибка датчика парковки”.

Также иногда автовладельцы думают что неисправность возникла вследствие попадания грязи на рабочую поверхность датчика либо того, что его закрасили под цвет бампера. Следовательно возникает логический вопрос: “Можно ли красить датчики парковки?”. Ответ — да, можно, однако есть несколько условий. В частности:

Процесс покраски датчиков

• Красить датчики лучше еще до установки на машину. Если они уже установлены, то нужно вытянуть их немного из бампера (примерно на сантиметр), а бампер за ними оклеить малярным скотчем.
• Перед покраской поверхность датчиков нужно зачистить с помощью наждачной бумаги (400-ой или 360-ой). Особенно это актуально, если на датчике имеются механические повреждения или царапины.
• После зачистки поверхность датчиков нужно обезжирить.
• Загрунтовать акриловым грунтом.
• Если датчики новые и пластмассовые, то можно зачистить поверхность мелкой наждачной бумагой или серым скотч брайтом и нанести грунт по пластику.
• После описанных процедур датчики можно красить.

В интернете немало отзывов о том, что датчик парктроника перестал работать после покраски. Однако большинство из них связано с тем, что в процессе работы была нарушена технология покраски и предварительной обработки их поверхности.

Стоит отметить, что те системы парковки, которые устанавливаются на автомобиль с конвейера являются более сложными. И чаще всего при выходе из строя даже одного датчика система полностью теряет работоспособность. Те же системы парковки, которые были установлены дополнительно являются более простыми. У них при выходе одного из датчиков парктроника из строя работоспособность частично сохраняется.

Проверка датчика парктроника

Проверить ультразвуковой датчик парктроника можно одним из четырех способов — тактильно, с помощью смартфона, используя электронный тестер, а также при помощи электронного сканера ошибок.

Тактильная проверка на работоспособность

Тактильная проверка поверхности датчика

Когда датчик исправен и активирован, то непосредственном приближении к нему какого-либо предмета (проще всего проверить пальцем) он издает едва различимые щелчки (примерно по 5…10 щелчков в секунду). Если приложить к нему палец — поверхность датчика должна немного вибрировать. Для лучшего ощущения вибрации пальцем нужно немного поводить по нему.

Таким образом нужно проверять каждый парковочный датчик поочередно. При этом напарник в салоне должен следить, как реагирует система на прикосновение к датчикам в целом. Это позволит определить, какой именно датчик вышел из строя. Если не работают все датчики — скорее всего, проблемы с модулем парктроника, либо с проводкой.

Как проверить датчик парктроника на исправность смартфоном

Запись звуковых волн и диаграмма на смартфоне

Существуют такие датчики парктроника, которые вибрируют очень слабо и звук, исходящий от них, практически не улавливается на слух. В этом случае для диагностики имеет смысл воспользоваться диктофоном на смартфоне. Однако нужен не простой диктофон, а приложение, позволяющее строить диаграмму поступающего звука. Операционная система и само приложение в данном случае неважно.

Для диагностики нужно активировать приложение и поднести улавливающий микрофон к диагностируемому датчику парктроника. Желательно не устанавливать микрофон в одной точке, а немного покачивать им около датчика с амплитудой 2…3 сантиметра. Запись сигнала должна составлять около 30 секунд. По окончании нужно прослушать запись. Во-первых, если сигналы есть — они будут видны на диаграмме. А во-вторых, на записи от исправного датчика будут явно различимые на слух щелчки.

Как проверить датчик парктроника мультиметром

Проверка датчика мультиметром

Самый надежный метод проверки датчика парктроника на исправность заключается в использовании мультиметра. Для этого тестер нужно установить в режим измерения электрического сопротивления. А датчики нужно демонтировать с автомобиля.

В некоторых случаях даже у неисправных датчиков значение измеренных сопротивлений будут в норме, поэтому если это так, то нужно выполнять дополнительную диагностику.

Проверка с помощью пьезоэлемента

Датчик с припаянными к нему светодиодами

Датчики парктроника, по сути, являются пьезоэлементами. Они изменяют свою форму (вибрируют) от подаваемого на них напряжения. Но есть и обратный эффект — при вибрации пьезоэлемент вырабатывает напряжение. Этот эффект можно использовать для проверки. Для этого вам понадобится другой датчик парктроника (только не штатный) с экранированным проводом и два светодиода.

Указанные светодиоды нужно припаять к выходному проводу датчика по встречно-параллельной схеме. Это позволит светодиодам светиться поочередно по своей полярности. Далее нужно протереть мембрану датчика и приложить ее к тестируемому датчику на автомобиле. Если он вибрирует, то светодиоды будут мигать. Этот метод хорошо подходит для проверки тех датчиков парктроника, вибрация которых не ощущается пальцами.

Программа для диагностики датчика парктроника

Диагностировать парктроник в автомобиле можно также с помощью программных средств. Для этого нужно иметь электронный сканер (проще всего портативный на чипе ELM327) и установленную на смартфон диагностическую программу (одна из наиболее популярных — ELM Config).

Программа позволяет считывать ошибки с различных систем автомобиля, в том числе парктроника. Раздел, в котором необходимо смотреть наличие ошибок датчика парктроника так и называется, на английском языке — PAM. После нажатия на кнопку считывания ошибок программа предоставит соответствующую информацию.

Диагностический мультимарочный сканер Rokodil ScanX Pro

Либо подойдет мультимарочный на чипе KW680, такой как Rokodil ScanX Pro. В отличии от первого варианта, такой диагностический сканер работает автономно, но поддерживает такие же функции и совместим с автомобилями начиная от 1994 г.в. Он может считать общие (P0, P2, P3 и U0) и специфичные для производителя (P1, P3 и U1) коды неисправностей.

Заключение

Датчик парктроника ломается нечасто, и если выходит из строя, то это происходит из-за механических повреждений, загрязнения, повреждения проводки либо попадания влаги сквозь трещину в корпусе. В случае неисправности датчики нужно просто очистить осмотреть визуально и попытаться определить на слух срабатывание. Если это не помогло — нужно их демонтировать и проверить сопротивление с помощью мультиметра.

Парктроник – это нужный и важный помощник для начинающих и опытных автолюбителей. Система помогает избежать столкновений с препятствиями при выполнении маневра парковки. Очень часто начинающие автолюбители не замечают столбиков, высоких поребриков и других препятствий при движении задним ходом.

Для того, чтобы обезопасить водителей от нелепых ДТП, существуют парктроники или парковочные радары. Это электронные приборы и периодически они выходят из строя по разным причинам.

Классический образец парктроника – это практически полная копия радара разработки начала XX века. Передатчик генерирует ультразвуковой импульс прямо в небо, затем сигнал отражается от самолета, далее электроника вычисляет время для его прохождения туда и обратно. По скорости распространении волны в воздухе можно вычислить расстояние до объекта.

На базе этого принципа работают и более простые приборы – эхолот для рыбалки, а также парктроник для автомобилистов.

Внутри сенсора можно найти пьезокерамическую пластину. Она колеблется на ультразвуковых частотах, как динамик в аудиосистеме. Ультразвук используют только потому, что гораздо проще его применять в отличии от тех же радиоволн. Не нужно антенн, спецификаций и согласований.

Эта пластина является приемо-передающей антенной. Сам блок управления подключает пластину к генератору ультразвука и к приемнику.

После генерации ультразвукового сигнала, когда тот начал двигаться, пластина работает в роли приемника. Блок в это время уже оценивает время движения сигнала и возвращения его обратно.

Электромагнитный парктроник устроен по-другому, но принцип не отличается от классического радара. Здесь в качестве сенсора применяется специальная алюминиевая лента. Эту ленту необходимо установить с обратной стороны бампера.

Главное отличие электромагнитных парктроников в том, что ни работают только при движении авто или же при движении препятствий. Устройство срабатывает не на расстояние до преграды, а на изменение этого расстояния.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли. При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа. Важно, чтобы крепления сенсора было надежным.

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру. Нужно обращать внимание даже на незначительные дефекты – царапины, трещины.

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Как избежать поломок парктроника в будущем

Чтобы избежать проблем с парковочным радаром, важно всегда следить за состоянием датчиков. Если на элементах конструкции имеется грязь, их тут же следует тщательно чистить. Тоже самое касается и влаги.

Кроме правильного монтажа требуется еще грамотная регулировка. Если сенсоры слишком чувствительны, прибор будет реагировать даже на траву. Если наоборот – слишком низкая, тогда устройство может не заметить огромную бетонную урну или лавочку.
