Ошибка соленоида акпп что значит

Соленоид АКПП- это электромагнитный клапан, который открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Именно благодаря соленоидам в АКПП переключаются передачи, а также включается и отключается блокировка Гидротрансформатора. Соленоидами управляет Электрический Блок Управления — он посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционные диски (элементы сцепления АКПП).
Срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

Из-за этого клапан начинает «подклинивать» или «зависать». Коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.
Распространенной причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.
Ресурс самых надежных соленоидов (в идеальных условиях экспуатации) не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.
Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

Замену соленоидов в АКПП совершают после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Задавайте Ваши вопросы.
Ждем комментариев!)

Когда появляется ошибка по соленоиду АКПП, обычно в тексте ошибки на диагностическом сканере обязательно присутствует слово «соленоид».

В связи с этим автовладельцы допускают распространенную ошибку. Если в ошибке указано «соленоид» – клиенты звонят в сервис и говорят: «у меня ошибка по соленоиду. Сколько стоит поменять соленоид?»

Давайте разберемся, как нужно действовать в данной ситуации.

Ошибка по соленоиду  может выглядеть по-разному.  Как правило, можно увидеть два вида ошибок:

— электрическая;

— механическая.

И вот тут, прежде чем менять соленоид, нужно разобраться.

Электрическая ошибка по соленоиду.

Прочитайте внимательно текст ошибки. Если это электрическая ошибка, то будет написано или замыкание на корпус, или «КЗ» — короткое замыкание. Если ошибка электрическая, то прежде чем менять соленоид нужно сфотографировать ошибки и их сбросить.

Далее включаем зажигание. Блок управления начинает опрашивать все электрические узлы. Если в ходе этого опроса действительно есть электрическая ошибка в линии соленоида, то эта ошибка сразу запишется, до запуска двигателя. И если ошибка появляется сразу до включения двигателя, скорее всего, она будет выглядеть как «замыкание на корпус» или «короткое замыкание».

Второй важный момент. Блок управления не понимает, на каком участке возникло замыкание. Проблема может быть и в разъемах, может быть нарушение изоляции или обрыв проводов, может быть неисправен сам соленоид. Одним словом, блок управления не понимает, на каком участке образовалось замыкание. И поэтому неправильно считать, что в первую очередь нужно поменять соленоид.

В данном случае, вам нужно не менять соленоид, а нужен опытный электрик-диагност, а лучше – электронщик, который по участкам прозвонит систему и определит, в каком конкретно участке проблема.

Электрическая ошибка по соленоиду на АКПП с  мехатроником.

Что делать, если возникла электрическая ошибка в такой коробке? Во-первых, мехатроник демонтируется. Затем снимается соленоид. Если прозвонив соленоид, выясняется, что с ним все в порядке, значит проблема в самой электронной плате (блоке управления).

Механическая ошибка по соленоиду.

Если зафиксирована механическая ошибка по соленоиду, то после сброса всех ошибок и включения двигателя ошибка не появится. Она может появиться при включении двигателя, или при старте движения на одной из передач. Такая ошибка может выглядеть как «Залипание», «Заклинивание».  Это говорит о том, что есть залипание одного, или возможно нескольких соленоидов.

В этой ситуации тоже не нужно сразу бездумно менять соленоид или соленоиды. Компьютер напрямую не понимает, что соленоид заклинил, так как нет прямой обратной связи от соленоида. Если блок управления не видит, что его команда исполнена, или наоборот, команды от блока управления не было – а действие в коробке выполнено. Он может это показать как заклинивание соленоида. В этом случае, может быть, что соленоид забился продуктами износа АКПП.

В 90% случаях, когда вы видите ошибку «залипание» или «заклинивание» – это говорит о том, что металлическая стружка забила клапан. В такой ситуации нужно определить причину возникновения стружки, устранить ее, поменять соленоиды, клапаны. Только тогда устранится ошибка.

В АКПП очень мало обратной связи и поэтому блок управления не видит работу каждого отдельно взятого элемента коробки. Поэтому коробка не ремонтируется подетально. Если есть проблема, то, как правило, нужно дефектовать АКПП, проверять все узлы: и соленоиды, и клапаны, и исполнительные элементы в механической части коробки, так как мы не знаем, какой элемент не в порядке.

Такая ситуация – следствие того, что производитель трансмиссии не ставит перед собой задачу применять датчики во всех узлах АКПП. Поэтому не всегда есть возможность определить, какой точно узел вышел из строя без вскрытия коробки.

Если остались вопросы – пишите комментарии под данной статьей, либо звоните напрямую нашему мастеру по телефону 8 (495) 152-59-99.

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

• Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности,  задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

• Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также  не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Виды соленоидов коробки — автомат

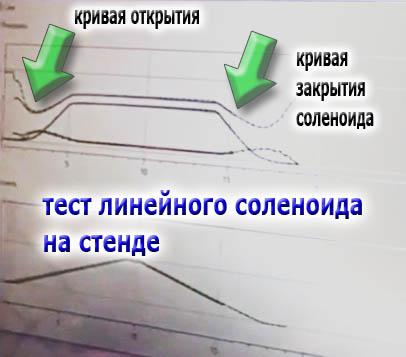

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

• втулки;
• манифольда;
• клапана;
• плунжера;
• шарика;

Плунжер загрязняется все теми же  металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Один отвечает за 1 и 2 скорость, второй за 3 и 4,  третий за работу гидротрансформатора, тогда как четвёртый за срабатывание тормозной ленты. Вполне очевидно, что если имеются неполадки и сбои с включением передач 2 и 3, это говорит о проблемах данного соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

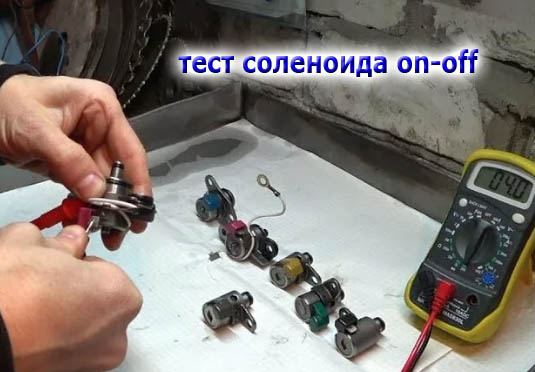

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Рекомендуем также прочитать статью о том, что делать, если пропала задняя передача в АКПП. Из этой статьи вы узнаете о том, почему не включается задняя скорость в коробке автомат, а также как обнаружить и устранить данную неисправность.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Затем нужно проверить соленоид и при удовлетворительном результате установить на место.  Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

Рекомендуем также прочитать статью о том, что такое тормозная лента АКПП. Из этой статьи вы узнаете о том, для чего нужна и какие функции выполняет тормозная лента коробки автомат.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.

Что такое соленоиды передачи?

Трансмиссия автомобиля имеет много сложных движущихся частей. Каждая из них служит уникальной цели в управлении автомобилем и помогает ему двигаться. Одна деталь, о которой вы, возможно, раньше не слышали, — это соленоиды трансмиссии, и они играют ключевую роль в движении автомобилей с автоматической коробкой передач.

Какие функции выполняют соленоиды АКПП?

Большинство механических коробок передач не имеют соленоидов. Однако в автоматических КПП они используются для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими шестернями в зависимости от трансмиссии и конструкции автомобиля. Они контролируют поток трансмиссионной жидкости, открывая или закрывая его, на основе данных электрических сигналов от блока управления.

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя переключать передачи. В то время как водитель самостоятельно управляет переключением передач в авто с механической КПП, автоматические коробки передач полагаются на датчики скорости автомобиля и блок управления двигателем (ECU) или блок управления коробкой передач (TCM).

Как работают трансмиссионные соленоиды?

Датчики скорости в двигателе автомобиля постоянно отслеживают ход транспортного средства и анализируют, что необходимо отрегулировать. Например, они определяют момент, когда необходимо переключать передачи, чтобы получить необходимую мощность и скорость движения. Датчики скорости работают с блоками ECU или TCM и посылают через них сигналы на соленоиды о необходимости их открытия или закрытия. Такая система и позволяет переключать передачи.

Соленоиды трансмиссии имеют подпружиненный поршень внутри, который обмотан проводом, соединенным с датчиками скорости и ECU или TCM. Через этот провод они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии.

Каковы признаки выхода из строя соленоидов?

Как правило, выход из строя соленоида не потребует аварийного ремонта, скорее всего вы сможете некоторое время продолжать управлять автомобилем. Тем не менее, вы заметите определенные признаки неисправности.

1. Задержка или ошибочное переключение передач
   Если вы заметите, что переключение передач занимает немного больше времени, это может быть признаком неисправного соленоида. Причиной неисправности может быть изношенная или сильно загрязненная трансмиссионная жидкость, использование которой ведет к тому, что соленоиды заедают в открытом или закрытом положении, что затрудняет переключение передач в случае необходимости.
2. Передача не переключается при торможении.
   Это также признак неисправного соленоида. Причиной опять же является грязная трансмиссионная жидкость. Если электромагнитный клапан застрял открытым или закрытым, он не будет так легко реагировать на сигналы от ECU или TCM, сообщающие ему о замедлении автомобиля.
3. Передача застревает на нейтральной
   Это еще один признак заедания одного или нескольких соленоидов в открытом или закрытом положении из-за использования загрязненной трансмиссионной жидкости. Пока соленоид не получит сигнал для переключения на первую передачу, он не сможет выполнить требуемое действие, что ведет к нестабильному переключению передач.
4. Горит индикатор проверки двигателя
   Это верный признак того, что вам нужно доставить автомобиль на СТО для диагностики. Если неисправность соленоидов привела к активации индикатора проверки двигателя, будьте готовы к тому, что трансмиссия может перейти в режим бездействия или в режим повышенной безопасности.

Что делать, если вы подозреваете неисправность соленоида?

Если вы подозреваете, что у вас неисправный соленоид, особенно если загорелась лампочка проверки двигателя, вам нужно отвезти свой автомобиль опытному механику, который просмотрит коды ошибок и поставит правильный диагноз.

Полезная информация:

• О симптомах нестабильной работы катушек зажигания
• Почему стучит в двигателе автомобиля и можно ли по стуку определить его причины
• Причины нестабильной работы двигателя на холостом ходу

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Содержание

• 7 признаков неисправности соленоида переключения передач
• Проверьте индикатор двигателя
• Сигнальная лампа трансмиссии
• Перенос задержек
• Пропуск передач
• Застрял в передаче
• Проблемы с переключением на пониженную или повышенную передачу
• Безвольный режим
• Функция соленоида переключения передач
• Расположение соленоида переключения передач
• Стоимость замены соленоида переключения передач
• Как диагностировать проблему соленоида переключения передач?
• Общие коды неисправностей соленоида переключения передач

У вашей коробки передач есть странные проблемы с переключением передач и неожиданные сообщения об ошибках на приборной панели?

Соленоид переключения передач — это деталь, которая может вызвать множество странных проблем с вашей автоматической коробкой передач, если она неисправна.

Замена соленоида переключения передач часто обходится дорого, поэтому необходимо убедиться, что вы не заменяете работающий соленоид переключения передач.

В этом руководстве вы найдете общие симптомы неисправного соленоида переключения передач, местонахождение, стоимость замены и способы диагностики.

7 признаков неисправности соленоида переключения передач

1. Проверьте свет двигателя
2. Сигнальная лампа трансмиссии
3. Перенос задержек
4. Пропуск передач
5. Застрял в передаче
6. Проблемы с переключением на пониженную или повышенную передачу
7. Безвольный режим

Это несколько различных симптомов, которые могут появиться при неисправности соленоида переключения передач.

Вот более подробный список наиболее распространенных симптомов неисправного соленоида переключения передач.

Проверьте индикатор двигателя

Первый симптом, который вы заметите, когда у вас есть проблема с соленоидом переключения передач, вероятно, это индикатор проверки двигателя. Индикатор проверки двигателя загорится даже при неисправности коробки передач.

В основном он загорается, и вы увидите код неисправности P0700. Этот код в основном сообщает вам, что есть проблема с управлением коробкой передач, и в модуле управления трансмиссией будет обнаружено больше кодов неисправностей.

Сигнальная лампа трансмиссии

Некоторые автомобили также имеют отдельную сигнальную лампу трансмиссии. Если этот индикатор горит, это может быть сохраненный код неисправности, связанный с неисправным соленоидом переключения передач.

Чтобы прочитать коды неисправностей из модуля управления трансмиссией, вам понадобится сканер OBD2 для чтения общих и расширенных кодов неисправностей. Самые дешевые могут считывать коды только с модуля управления двигателем.

Перенос задержек

Если блок управления трансмиссией обнаруживает какие-либо проблемы с соленоидом переключения передач, это может привести к очень медленному переключению коробки передач. Это касается как переключения на повышенную, так и на пониженную передачу.

Пропуск передач

Вы также можете заметить, что у вашего автомобиля могут возникнуть проблемы с включением некоторых передач, и поэтому он перейдет на следующую передачу. Это серьезный признак того, что у вас проблемы с соленоидом переключения передач, потому что у вас есть один или несколько соленоидов переключения для каждой передачи, и если один из них сломан, он не переключится на эту передачу — вместо этого перейдите непосредственно на следующую передачу.

Застрял в передаче

Если соленоид переключения передач будет поврежден при включенной передаче, это может привести к застреванию трансмиссии на этой передаче. Если это так, вы можете попытаться подать внешнее питание на соленоид переключения передач, чтобы разблокировать передачу, если вы знаете, как это сделать.

Проблемы с переключением на пониженную или повышенную передачу

У вас также могут возникать периодические проблемы с соленоидом переключения передач, что может вызвать проблемы с переключением передач. Это может вызвать резкое переключение передач, например, при слишком низких или слишком высоких оборотах.

Безвольный режим

Режим Limp — это функция защиты вашего двигателя, и вы заметите это в основном потому, что ваш двигатель будет иметь ограничение об / мин 2500–3000 об / мин, и это также может повлиять на переключение трансмиссии.

В основном режим хромоты приводит к тому, что трансмиссия не переключается на передачу 3, а неисправный соленоид переключения передач может вызвать режим хромоты вашего автомобиля. Подробнее об этом можно прочитать здесь: Limp mode.

Функция соленоида переключения передач

Работа соленоида переключения трансмиссии такая же, как и звучит — он переключает передачи за вас. Блок управления трансмиссией собирает информацию от двигателя, датчиков скорости автомобиля и других датчиков. Модуль управления трансмиссией использует все эти параметры, чтобы вычислить, когда пора переходить на следующую передачу.

Когда наступает время переключения, блок управления трансмиссией посылает питание или массу на необходимый соленоид переключения передач, и это заставляет соленоид открываться и пропускать трансмиссионное масло в корпус клапана, который затем переключается на следующую передачу.

Расположение соленоида переключения передач

Соленоиды переключения передач расположены внутри корпуса клапана вашей автоматической коробки передач.

Они интегрированы в корпус клапана, и на некоторых моделях автомобилей вы можете увидеть их, не снимая корпус клапана, в то время как на других вам необходимо снять корпус клапана, чтобы добраться до них.

На картинке выше вы видите соленоиды переключения передач, расположенные на корпусе клапана. Соленоиды переключения — это трубки желтого, зеленого и черного цветов.

Стоимость замены соленоида переключения передач

Стоимость замены соленоида одинарной передачи составляет от 100 до 350 долларов, а комплект соленоида переключения стоит от 400 до 700 долларов, включая трансмиссионную жидкость, фильтр, детали и ремонтные работы.

Стоимость замены соленоида переключения передач во многом зависит от модели вашего автомобиля и трансмиссии.

Как я упоминал ранее, в некоторых автомобилях нельзя заменить только один соленоид. Вы должны заменить весь блок соленоидов, а в некоторых автомобилях даже весь корпус клапана, что часто очень дорого.

При замене соленоида переключения передач, корпуса клапана или блока соленоидов всегда следует заменять трансмиссионную жидкость и фильтр.

Это цены, включая затраты на запчасти и рабочую силу. В цену не включены затраты на диагностику и замену жидкости.

• Стоимость замены соленоида одинарного переключения передач: $ 50 — 150 $
• Стоимость замены блока соленоидов переключения передач: $ 300 — 600 $
• Стоимость замены гидроблока: от 500 до 1000 долларов.

Цена также сильно зависит от того, какие детали и трансмиссионную жидкость вы используете. Запасные части часто дешевле оригинальных, но зачастую не того же качества.

Как диагностировать проблему соленоида переключения передач?

Во-первых, мы должны выяснить, проблема ли это в проводке, соленоиде переключения передач, блоке управления двигателем или механической неисправности. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем начинать поиск и устранение неисправностей.

Если код неисправности сообщает нам, что он застрял или возникла проблема с электричеством, скорее всего, это проблема с проводкой или соленоидом переключения передач.

Многие коды, связанные с соленоидом переключения передач, можно решить, заменив трансмиссионную жидкость или промыв трансмиссию. Замена трансмиссионной жидкости зачастую не так уж и дорога, и того стоит.

Использование диагностического сканера является обязательным, когда дело доходит до проблем, связанных с соленоидом переключения передач.

Вот список способов устранения неполадок со сканером:

1. Найдите электрическую схему трансмиссии для своей трансмиссии.
2. Выясните, какие штифты идут к неисправному соленоиду переключения передач.
3. Ослабьте заглушку проводки коробки передач на коробке передач.
4. Воспользуйтесь сканером OBD2 и запустите выходной тест электромагнитного клапана переключения передач.
5. Измерьте с помощью мультиметра, есть ли у вас 12 вольт и масса на соленоид переключения передач на вилке коробки передач на затронутом штифте.

Если вы не получаете одновременно 12 вольт и массу — у вас может быть проблема с проводкой или неисправный TCM (блок управления трансмиссией).

Если вы получаете 12 вольт и массу, а код неисправности соленоида переключения передач продолжает возвращаться после того, как вы его стерли, вероятно, у вас неисправный соленоид переключения передач.

Общие коды неисправностей соленоида переключения передач

• P0750 — Соленоид переключения передач А
• P0752 — Shift Solenoid A — Заедание соленоида @ ON
• P0753 — Соленоид переключения передач 3-4 — Цепи реле
• P0754 — Shift Solenoid A — Неустойчивая неисправность
• P0755 — Электромагнит переключения передач B
• P0756 — AW4 Shift Sol B (2-3) — Функциональная неисправность
• P0757 — Shift Solenoid B — Заедание соленоида @ ON
• P0758 — Электромагнитный клапан переключения передач B — Электрический
• P0759 — Shift Solenoid B — Неустойчивая неисправность
• P0760 — Соленоид переключения передач C
• P0761 — Shift Solenoid C — Performance or Stuck Off
• P0762 — Shift Solenoid C — Заедание соленоида @ ON
• P0763 — Электромагнитный клапан переключения передач C — Электрический
• P0764 — Shift Solenoid C — Неустойчивая неисправность
• P0765 — Соленоид переключения передач D
• P0766 — Shift Solenoid D — Performance or Stuck Off
• P0767 — Shift Solenoid D — Заедание соленоида @ ON
• P0768 — Электромагнитный клапан переключения передач D — Электрический
• P0769 — Электромагнит переключения передач D — Промежуточный
• P0770 — Электромагнит переключения передач E
• P0771 — Shift Solenoid E — Performance or Stuck Off
• P0772 — Shift Solenoid E — Заедание соленоида @ ON
• P0773 — Shift Solenoid E — Electrical (Электромагнитный клапан переключения передач E)
• P0774 — Shift Solenoid E — Неустойчивая неисправность

Соленоиды АКПП

Данные являются справочными и не исключен процент неточностей. Перепроверяйте в других источниках.

Самый частый вопрос владельцев АКПП: «АКПП стала плохо переключаться, Компьютер показывает проблему в соленоиде В (С, D…). Скажите какой соленоид мне заменить, чтобы все опять заработало?» Кажется, что стоит заменить какой-то небольшой клапан-соленоид и можно опять ездить. Правда или нет? — здесь.

Что такое Соленоид?

Где находятся соленоиды в АКПП

Соленоид (электроклапан) как ему и положено стоит в гидравлической клапанной плите или, как ее называют мастера — в гидроблоке.

Соленоид вставлен в канал гидроблока, крепится болтом (или прижимной пластиной) а с другого конца через штекер электропроводки (шлейф) подсоединяется к  электронному блоку управления АКПП (слева ниже).

Штекер и шлейф-проводка, кстати, во многих автоматах довольно часто являются причиной неисправной работы соленоидов и являются такими же расходниками, как и сам соленоид.

В некоторых коробках гидроблок и крышка поддона находятся не снизу коробки, а — сбоку.

Соленоид соединяет гидравлическую систему коробки с электрической системой. И часто в этой цепочке именно в соленоидах компьютер находит ошибку. (коды ошибок неисправностей — здесь)

Конструкция

On-Off Соленоиды.

Первые соленоиды для американских АКПП стали массово использоваться с 80-х годов и выглядели именно как соленоид, то есть: катушка с медной обмоткой. (слева вскрытый блок электроклапанов от Крайслера, до сих пор устанавливаемый на джипы и пикапы.)

Их функцией было — толкать стержень-плунжер в гидроплите, открывающий (или закрывающий) канал, по которым насос гонит масло в систему. Когда ток не подается на обмотку катушки, пружина возвращает стержень обратно. Такой соленоид имеет два положения: «Закрыт» и «Открыт». Так называемый: «on-off соленоид», соленоид-клапан.

В таких системах встречались проблемы КЗ или обрыва обмотки, ломалась возвращающая пружина. И ремонт старых соленоидов обычно заключался в перемотке оборванных или сгоревших проводов, пропайке, чистке или замене ослабевших пружин.

Справа —  следующее поколение соленоида- электроклапана. (4T65E Вольво —№206421B до 2006-го года устанавливался на европейские Вольво S80 и ХС90 и до сих пор устанавливается на множество американских представительских машин — Бьюик, Олдсмобил, Понтиак, Шевроле.)

Этот соленоид — конструктивно более сложный. Это не просто катушка с сердечником, у него уже имеется канал для масла (из белого пластика) с двумя выходами и металлический шариковый клапан, открывающий или закрывающий этот канал.

Такой соленоид сам уже является гидравлическим клапаном. Гидравлика и электрика в одном приборе. Этот тип соленоидов стали называть «электромагнитный клапан». Его уже гораздо легче менять, отсоединив от гидравлической системы, в которой он держит давление за счет резиновых колец-прокладок и от электического питания, отсоединив штекер (тоже иногда находят здесь проблему).

Положения электро-клапана называют: «нормально-открытым» или «нормально-закрытым». В обесточенном состоянии работает пружина. При подаче напряжения — работает магнитное поле обмотки, противодействуя пружине. В канал соленоида позже стали устанавливать фильтр-сетку, который предотвращает попадание внутрь клапана намагниченной железной пыли из масла.

Следующее поколение, появившееся в 90-х:

Материалом гидроплиты (и соленоидов) в последние десятилетия служит легкий и мягкий алюминиевый сплав. (Вместо вечного чугуна на старых добрых гидроплитах «золотого века» Америки). А когда под давлением через эти «краны»-регуляторы гонится горячая смесь масла и фрикционной грязи и канал открывается не сразу на полное сечение, как раньше, а частично, то в этой узкой щели и происходит самый быстрый износ металла.

Для механической части (манифольда и золотника/плунжера) соленоидов здесь стали применять алюминиевый сплав, анодированные высокопрочными и грязеотталкивающими материалами.

Функциональные различия соленоидов

Соленоиды классифицируют еще и по своему назначению.

Наиболее распространены такие функции соленоидов:

— Соленоид EPC или LPC (Line Pressure Control). Соленоид контроля линейного давления.

Самый первый и главный из появившихся в гидроплите электроклапанов. Это соленоид-«вождь», который единолично распределяет все масло на остальные соленоиды и каналы. И в 4-х ступках ЕРС соленоид первым выходит из строя.

— Соленоид ТСС — Torque Converter Clutch (или SLU — Solenoid Lock-Up -блокировки муфты) Соленоид управления блокировкой гидротрансформатора. Этот электроклапан делает самую «грязную» работу — он заставляет муфту гидротрансформатора подключаться — блокироваться, чтобы повысить кпд и удовлетворить запрос водителя на «спортивный режим» разгона. И именно через этот соленоид в первую очередь идет грязное и горячее масло из гидротрансформатора. Поэтому во многих гидроблоках соленоид ТСС/SLU — самое слабое звено.

Гидротрансформатор блокируется-разблокируется каждый раз, когда машина тормозит или разгоняется, кроме того, его фрикцион в современных акпп работает в так называемом режиме «регулируемого проскальзывания» когда гидротрансформатор еще интенсивнее греет масло в коробке и загрязняет его своей фрикционной накладкой. А в последнее время в эти перенагруженные фрикционы бубликов стали добавлять графитовые (или кевларовые) связующие,  что влияет на здоровье соленоидов и гидроблока так же, как жирная пища — на сердце и сосуды полных людей. (Подробнее о работе и проблемах гидротрансформатора).

СОЛЕНОЙД АКПП-УСТРОЙСТВО, НАЗНАЧЕНИЕ

В автоматических коробках передач скорости переключаются методом управления гидравлическими потоками. Под воздействием электрических импульсов, поступающих с электронного блока управления ЭБУ, соленоид АКПП открывает/закрывает масляный канал в гидроблоке, что позволяет контролировать давление на поршни и фрикционы. Данный принцип используется для управления режимами коробки передач. Соленоиды – это электромеханические клапаны, регулирующие потоки рабочих жидкостей.

Какую роль выполняют соленоиды

В гидроблоке АКПП трансмиссионная жидкость под давлением воздействует на сцепление, обеспечивая плавные переключения передач. Управление этим процессом осуществляется с помощью автомобильного бортового компьютера. ЭБУ подает импульсы через электромагнитные клапаны – соленоиды, установленные на гидравлическом модуле в АКПП. Они состоят из электрической спирали, находящейся под постоянным током и металлического внутреннего сердечника.

Каждый соленоид выполняет определенную функцию:

1. Включение-выключение каналов,
2. Регулировка направлений гидравлических потоков ATF в заданный момент времени.
3. Контроль за количеством жидкости, проходящей по каналам в единицу времени.

Соленоиды отвечают за следующие процессы:

1. переключение скоростей;
2. управление блоком гидротрансформатора (в просторечии – бублика);
3. функционирование тормозной системы.

Типы соленоидов для АКПП

Электромагнитные клапаны для АКПП более раннего производства были устроены по типу on-off. Они имели упрощенную конструкцию, использовались с целью открыть-закрыть каналы, пропускающие рабочую жидкость гидравлической системы. Изделия нового поколения – соленоидыVOILVO с сердечниками усложненной конструкции оборудованы встроенным металлическим клапаном шарикового типа. Данное изобретение не обрело популярности, т. к. они сложны в исполнении и часто ломаются.

Основные типы современных соленоидов разделяются на следующие группы:

Трехканальные электромагнитные клапаны

Трехканальные соленоиды АКПП предназначены для регулировки давления в гидросистеме и подачи масла на подвижные агрегаты. Их конструкция характеризуется повышенной долговечностью и надежностью. Модернизированные электромагнитные клапаны изготавливаются в виде многоканальных соленоидов (от трех до пяти каналов) могут управлять несколькими клапанами плиты. Благодаря упрощенной конструкции, надежность соленоидов существенно возросла, срок использования гидроблоков в целом также заметно увеличился.

Интеллектуальные соленоиды

Особой популярностью среди автопроизводителей пользуются интеллектуальные соленоиды, способные управлять всеми функциями гидравлической клапанной системы. Соленоиды-регуляторы работают по принципу вентиля. Они не просто работают на «открыть/закрыть канал», теперь просвет увеличивается или уменьшается на заданную величину, что позволяет дозировать количество поступающей смазки. Степень раствора сечения зависит от величины импульсного тока, поступающего с центрального бортового компьютера на магнитную сердцевину электрического клапана.

Неисправности соленоидов АКПП и их ремонт

В процессе эксплуатации автоматической коробки иногда выдаются сообщения об ошибке по вине отказа соленоидов. Во избежание сбоев в АКПП рекомендуется проводить регулярное обслуживание как отдельных электромеханических клапанов, так и целого блока.

Для предотвращения заклинивания сердечника соленоида достаточно промыть устройство в специальном растворителе. Блоки соленоидов очищаются при помощи ультразвука. При использовании ультразвука нет необходимости демонтировать соленоиды с автоматической трансмиссии. Данная процедура выполняется после пройденного пути, равного 50 000 км.

Замена или ремонт соленоидов АКПП производятся после пробега авто более 300 000 км, а также после интенсивной эксплуатации машины. Если изношены отверстия клапана, появляются заметные протечки смазочной и охлаждающей жидкостей, их необходимо заменить на новые элементы.

Причины отказа соленоидов в АКПП, трудности диагностики

Несмотря на долговечность и надежность, соленоиды АКПП иногда выходят из строя, деформируются, ломаются.

Наиболее частые причины поломок соленоидов:

1. Скопление вредных масляных отложений на металлических стержнях.
2. Отсутствие реакции на электрические сигналы (шток заедает и не выдвигается).
3. Заклинивание сердечника.

Использование дешевого трансмиссионного масла низкого качества либо несоблюдение сроков полной сервисной замены смазочного материала приводит к окончательному разрушению работоспособности соленоидов в автоматических коробках передач. Продукты износа, входящие в состав рабочих жидкостей, постепенно откладываются на поверхности намагниченного стержня.

Такую поломку трудно выявить при диагностике. Во избежание сбоев в управлении коробкой, рекомендуется заливать в картер трансмиссионное масло соответствующего качества, а также не игнорировать рекомендации автопроизводителей о регулярной замене смазочного материала.

Сервисные компании проводят компьютерную диагностику АКПП, в том числе и соленоидов. При необходимости здесь производится замена непригодных электромагнитных клапанов на новые механизмы. Мастера специализированных пунктов могут подробно проинструктировать, как проверить работоспособность соленоидов.

Совет: если заклинивает один из клапанов, рекомендуется заменить весь блок соленоидов одновременно.

Гарантией длительного использования соленоидов в АКПП служит применение масла высокого качества

Типичные признаки неисправности соленоидов

Соленоиды АКПП – это важные механизмы, задействованные в сложной системе автоматической коробки передач. С течением времени они постепенно изнашиваются, отказываются выполнять функции. Причиной возможных поломок могут служить окончательная выработка отведенного срока эксплуатации, а также внешние разрушающие факторы.

О сбоях, возникших по вине изношенных соленоидов, расскажут следующие косвенные признаки:

• участившиеся случаи перехода коробки-автомата в аварийный режим;
• резкие толчки при переключении скоростей;
• удары в районе коробки при плавном возрастании оборотов двигателя.

При обнаружении подобных симптомов следует срочно обратиться в ближайший автосервис. Транспортное средство нуждается в глубокой проверке системы управления, компьютерной диагностике, гидравлического блока соленоидов, с последующим ремонтом автоматической коробки передач и полной заменой трансмиссионного масла.

Описание характерных поломок соленоидов

Чаще всего электромагнитные клапаны страдают от использования некачественного смазочного материала. Элементы соленоида покрываются налетом накоксованного масла. Наступает момент, когда подвижный шток окончательно заклинивает в одном положении.

Если произошло залипание сердечника в одном соленоиде, это означает что все клапаны, входящие в гидравлический блок АКПП тоже скоро заклинят. В этом случае рекомендуется менять все соленоиды АКПП одновременно. При этом необходимо также произвести полную замену смазочной жидкости на высококачественное масло. Марка смазочного материала выбирается в соответствии с рекомендациями автопроизводителя, изложенными в инструкции на данный автомобиль.

Электромагнитные клапаны ломаются также по причине сбоев в работе самого блока управления, который посылает электрические импульсы на соленоиды. Подобная проблема может быть выявлена только при проведении тщательной компьютерной диагностики автомобиля. Вышедший из строя управляющий блок ЭБУ не подлежит ремонту, его просто меняют на новый дорогостоящий экземпляр.

Заявленный срок службы соленоидов АКПП также является ограниченным во времени. Как и любой механизм, клапаны не работают бесконечно долго даже при соблюдении необходимых требований. Средняя продолжительность их эксплуатации приблизительно рассчитана на количество циклов, равное от 300 до 400 тысяч. При этом необходимо учитывать, что на длительность службы соленоидов существенное влияние оказывает не столько общий пробег автомобиля, сколько манера вождения автовладельца.

Если водитель практикует агрессивное вождение, часто нажимает на педаль газа и активно переключает передачи, магнитные клапаны АКПП потребуется менять намного раньше заявленного эксплуатационного срока.

Самостоятельная проверка и замена соленоидов АКПП

Соленоиды постоянно находятся в агрессивной среде – трансмиссионном масле с металлическими мелкими продуктами износа шестерен (стружка, осколки, сажа от тормозных фрикционов и пр.).Принцип действия клапана АКПП состоит в том, что его сердечник постоянно находится в магнитном поле. Этим магнитом притягиваются металлические фрагменты, находящиеся в масляном растворе, на стержень и обмотку катушки.

Если при эксплуатации автомобиля замечены такие признаки, как удары и толчки в районе коробки передач, загорелась лампочка датчика о неисправности АКПП, переключение передач сопровождается резкими ударами и рывками, рекомендуется проверить состояние соленоидов:

1. Первичная компьютерная диагностика гидроблока.
2. Если компьютер выдал заключение о поломке соленоидов, данные механизмы демонтируются с машины для дальнейшего анализа.
3. При помощи тестера замеряется сопротивление соленоида. Данный показатель должен быть равен 10-25 Ом.
4. Проверяется возможное заклинивание сердечника. Контакты клапана подсоединяются к источнику тока с напряжением 12 вольт. Если соленоид исправен, он должен при подключении издавать явный щелчок.

Существует метод проверки соленоидов при помощи сжатого воздуха. Считается, что при продувке клапана, находящегося в закрытом положении, он свободно пропускает воздушный поток. Соответственно, в открытом – воздух не проходит.

Замена соленоидов в АКПП может быть произведена в условиях гаража. Основное условие – тщательное выполнение рекомендаций. Тип соленоида определяется, исходя из особенностей конструкции автоматической коробки передач. Необходимые технические данные на АКПП можно посмотреть в инструкции по эксплуатации конкретного автомобиля.

Алгоритм действий при замене соленоидов АКПП:

• демонтаж гидроблока с коробки передач (открутить болты, отжать специальные фиксаторы);
• отключение от питания и извлечение соленоидов из блока;
• установка новых соленоидов на освободившиеся места;
• подключение элементов к сети;
• установка гидроблока на место с заменой изношенной прокладки на новую.

Прокладка гидроблока нуждается в обязательной замене с целью предупреждения возможных утечек масляной жидкости.

Источник

Как проверить соленоид АКПП: на что обратить внимание

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

• Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

• Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

Плунжер загрязняется все теми же металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Затем нужно проверить соленоид и при удовлетворительном результате установить на место. Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Что такое тормозная лента АКПП: назначение элемента и его особенности. Признаки необходимости регулировки тормозной ленты и как ее отрегулировать.

«Бублик» (гидротрансформатор) коробки автомат: что это такое, назначение устройства, принцип работы. Неисправности «бублика» АКПП, симптомы, ремонт.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Пропала задняя скорость АКПП: основные причины. Почему не включается задняя передача на коробке автомат, диагностика и ремонт.

Источник

На чтение 9 мин Просмотров 4.8к. Опубликовано 26.04.2022

Соленоиды АКПП | Общая информация

Конструкция и принцип работы

Конструкция соленоидов состоит из специального магнитного стержня, внутри которого располагается медная обмотка. По обмотке подается постоянный ток, который толкает магнитный стержень по направлению движения масла. При изменении напряжения тока магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, данная конструкция отличается простотой и лёгкостью в управлении. В современных  автоматических коробках передач соленоиды перемещаются не только под воздействием  изменения направления тока, но и за счёт специальной возвратной пружинки. Тем самым обеспечивается повышенная надёжность устройства и возможность правильного функционирования соленоида при проблемах с электроснабжением.

Располагаются соленоиды в специальных каналах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно циркулирует по каналу и направляется к движущимся частям коробки или же в маслоприемник для последующего охлаждения.

• Принцип работы гидроблока

Управление работой соленоидов осуществляется при помощи компьютера, который подключён к электрическим клапанам при помощи специального шлейфа. Необходимо  отметить, что шлейфы, по которым передаются управляющие сигналы к электрическим клапанам, является слабым местом конструкции и достаточно часто выходит из строя. Именно поэтому при проблемах в работе соленоидов в первую очередь в ремонтных мастерских проверяют работоспособность шлейфа.

Гидроблоки в большинстве моделей современных коробок передач располагаются в нижней части коробки. Только лишь в отдельных трансмиссиях гидроблок расположен с левой или же с правой стороны. Нижнее расположение электрических клапанов позволяет существенным образом упростить ремонтные работы. Замена соленоидов в акпп может производиться в специализированных сервисных центрах. Отметим, что данная работа производится без снятия автоматической коробки передач с автомобиля.

Типы соленоидов

Электрические соленоиды

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели  два положения Открытое и Закрытое.

Соленоиды Volvo

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

Трехканальные соленоиды

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и  направлять масло к подвижным элементам или же в систему охлаждения. Тщательно  продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Интеллектуальные соленоиды

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную  величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось  по сечению  в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Неисправности соленоидов АКПП — Симптомы и причины

Используемые в настоящее время в автоматических коробках передач соленоиды отличаются надёжностью и долговечностью. Однако утверждать, что данный элемент полностью лишен каких-либо проблем и поломок было бы неправильно. Как и любой другой механический элемент, соленоид может ломаться и выходить из строя. Опишем наиболее распространенные поломки и их причины.

Так, например, достаточно часто происходит увеличение отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник даже при получении необходимого электрического сигнала не выдвигается в шток. При рабочей температуре масла в коробке передач соленоид может клинить, а автомобиль при этом будет выдавать ошибку в работе коробки передач. Устранить данную проблему можно путём промывки соленоидов в специальных растворителях. Блок соленоидов  может очищаться ультразвуком. Последнее проводится без демонтажа соленоидов с коробки передач. Рекомендуем выполнять ультразвуковую чистку соленоидов каждые 50 тысяч километров пробега.

Так выглядит блок соленоидов

При пробеге автомобиля в 250 – 300 тысяч километров или же при максимально активной эксплуатации транспортного средства может отмечаться износ входного отверстия и деталей плунжера. Все это приводит к появлению протечек масла. Появляются проблемы в работе системы охлаждения и смазки коробки передач. В данном случае ремонт износившихся соленоидов заключается в экзамене их на новые запасные части.

Распространённой причиной выхода из строя соленоидов является использование некачественного масла или же отсутствие замены масла в коробке.  Рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или же холодной машине. Необходимо помнить, что диагностировать такую поломку крайне сложно. Именно поэтому рекомендуем проводить замену масла в автоматической коробке передач в соответствии с рекомендациями производителя. Используйте исключительно качественные масла.

В специализированных мастерских вам расскажут, как проверить соленоиды и при необходимости проведут замену. Стоимость этих элементов не слишком высока. Однако вы должны понимать, что в коробке передач может содержать несколько подобных элементов. И при выходе из строя электрических клапанов проводится замена всех соленоидов. Именно поэтому ремонт данного элемента может иметь достаточно высокую стоимость. Помните, что использование качественного масла является залогом долговечного использования соленоидов.
