Ошибки 2122 и 2127

Привет!
Сегодня вечером отец возвращался с работы и тут у него на полпути перестала работать педаль газа! Он позвонил мне, я пришел и первое, на что обратил внимание, было это:

Фото в бортжурнале Nissan Almera Classic (B10)

Полный размер

Впервые за 12 лет загорелся CHECK ENGINE!

Обороты немного плавали, а вот педаль — жму до упора и никакого повышения оборотов, только холостой ход по 1000 об.
К счастью не так давно мы заказали OBD2 сканер ELM 328 на АлиЭкспресс. Он же оказался в бардачке. Я сразу втыкнул его в диагностический разъем и скачал приложение TORQUE. Сканер показал следующие ошибки:
P2122 — Throttle pedal position sensor switch E input
P2127 — Throttle pedal position sensor switch D input
Педаль с цокотом возвращалась назад, но ехать можно было только на холостом ходу. В общем, мне пришлось толкать автомобиль со стоянки, далее на аварийке доехали домой, благо, дорога была свободна

Благодаря видео

удалось быстро найти и устранить проблему. Автор все хорошо рассказал, скажу только вкратце:

Фото в бортжурнале Nissan Almera Classic (B10)

Полный размер

Возле рулевого вала выпала от старости круглая резинка нулевого положения, на которой педаль лежит или когда вы ее отпускаете. Если ее не будет на месте, образуется разрыв связи между ЭБУ и датчиком положения педали, а она програмно отключается
Фото в бортжурнале Nissan Almera Classic (B10)

Полный размер

Мелочь, а наделала проблем))

Пришлось помучаться, пока поставили ее обратно и ОБЯЗАТЕЛЬНО залепили скотчем, чтобы не прилипала к педали.
После того, как поставили на место резинку, в приложении TORQUE програмно убрали ошибку, ну а педаль газа заработала как новая) При чём, заводили пару раз, CHECK больше не загорался.
Вот такая мелочь может принести много проблем и затрат, если водитель не знает об этом. Хочешь сделать хорошо — сделай это сам).
Отдельно добавлю за сканер, что вещь нужная, и стоит недорого.
На очереди скоро замена масла и воздушного фильтра. А всем АЛЬМЕРОВОДАМ добра, не попадайте на такие поломки как мы и берегите свои авто)

Пробег: 92 528 км

Источник

На чтение 4 мин Просмотров 11.6к.

Рассмотрим подробнее

  1. Техническое описание и расшифровка ошибки P2127
  2. Симптомы неисправности
  3. Причины возникновения ошибки
  4. Как устранить или сбросить код неисправности P2127
  5. Диагностика и решение проблем
  6. На каких автомобилях чаще встречается данная проблема
  7. Видео

Код ошибки P2127 звучит как «низкий уровень сигнала в цепи датчика «E» положения дроссельной заслонки либо педали акселератора». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Throttle/Pedal Position Sensor/Switch «E» Circuit Low Input».

Техническое описание и расшифровка ошибки P2127

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P2127 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код ошибки P2127 – низкий уровень сигнала в цепи датчика "E" положения дроссельной заслонки либо педали акселератора

Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Он представляет собой тип потенциометра. Который преобразует положение дроссельной заслонки в выходное напряжение и подает сигнал напряжения на модуль управления двигателем (ECM). Кроме того, определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения на ECM.

Код P2127 означает, что компьютер автомобиля обнаружил, что TPS (датчик положения дроссельной заслонки) «E» сообщает о слишком низком напряжении. На некоторых автомобилях этот нижний предел составляет 0,17–0,20 вольт (В).

Проще говоря, датчик положения дроссельной заслонки используется для определения в каком положении находится дроссельная заслонка. Если значение сигнала меньше 0,17 В, то PCM устанавливает этот код.

Симптомы неисправности

Основным симптомом появления ошибки P2127 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления.
  2. Нестабильные или низкие обороты на холостом ходу.
  3. Повышенные обороты двигателя на холостом ходу.
  4. Двигатель глохнет либо плохо заводится.
  5. Мотор работает не равномерно (пульсирует).
  6. Нет реакции на педаль газа.

Ошибка P2127 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с оборотами работы двигателя. Во избежание опасных ситуаций на дороге при обнаружении данного кода рекомендуется как можно скорее устранить неисправность.

Причины возникновения ошибки

Код P2127 может означать, что произошла одна или несколько следующих проблем:

  • Обрыв цепи датчика положения дроссельной заслонки или плохое электрическое соединение.
  • Жгут проводов датчика положения дроссельной заслонки имеет обрыв или закорочен на массу либо другой провод.
  • Неисправен датчик положения дроссельной заслонки.
  • Поврежденный компьютер (PCM).

Как устранить или сбросить код неисправности P2127

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P2127:

  1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P2127.
  2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P2127 снова.
  3. Визуально осмотрите электрические провода и соединения, относящиеся к датчику «E» положения дроссельной заслонки, на предмет ослабления и наличия повреждений.
  4. Сравните показания других датчиков положения дроссельной заслонки, используя сканер, при необходимости замените неисправный датчик.
  5. Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.

Диагностика и решение проблем

Тщательно проверьте датчик положения дроссельной заслонки (TPS), разъем проводки и проводку на предмет обрывов и т. д. Отремонтируйте или замените при необходимости для устранения ошибки P2127.

Проверьте напряжение на TPS (более подробную информацию см. в руководстве по обслуживанию вашего автомобиля). Если напряжение слишком низкое, это указывает на проблему. При необходимости замените датчик.

В случае недавней замены, может потребоваться регулировка TPS. На некоторых автомобилях, инструкции по установке требуют правильной регулировки или регулировки (подробности см. в руководстве по ремонту).

Если симптомы отсутствуют, проблема может быть периодической, и очистка кода может временно решить ее. В этом случае вам обязательно следует проверить проводку, чтобы убедиться, что она ни где не трется, не изношена и т.д.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2127 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Audi
  • BMW
  • Chery
  • Chevrolet (Шевроле Авео, Круз)
  • Citroen
  • Daewoo (Дэу Джентра)
  • Dodge (Додж Калибр, Рам)
  • Ford (Форд Мондео, Фокус)
  • Honda (Хонда Аккорд, Цивик)
  • Hyundai (Хендай Санта фе)
  • Kia (Киа Рио)
  • Lifan
  • Mitsubishi (Митсубиси Аутлендер)
  • Nissan (Ниссан Альмера, Кашкай, Санни, Тиида)
  • Opel
  • Peugeot
  • Skoda (Шкода Октавия)
  • Subaru
  • Toyota (Тойота Королла)
  • Volkswagen
  • ВАЗ 2114
  • Лада Гранта, Калина, Нива, Приора
  • Уаз Патриот

С кодом неисправности Р2127 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P2106, P2122, P2126, P2138, P1229, P1551.

Видео

Источник

Ошибка P2120 Цепь датчика положения педали / дроссельной заслонки «D»

Ошибка P2122 Низкий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «D»

Ошибка P2123 Высокий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «D»

Ошибка P2125 Цепь датчика положения педали / дроссельной заслонки «E»

Ошибка P2127 Низкий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «E»

Ошибка P2128 Высокий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «E»

Ошибка P2138 Корреляция напряжений датчиков положения педали / дроссельной заслонки «D»/»E»

УКАЗАНИЕ:

  1. Данные коды ошибок относятся к датчику положения педали акселератора (АРР).
  2. В данной ETCS (электронной системе управления дроссельной заслонкой ) трос привода дроссельной заслонки не используется.

Описание возникновения ошибки P2120 P2122 P2123 P2125 P2127 P2128 P2138

Датчик APP установлен на кронштейне педали акселератора и имеет 2 цепи: VPA (главная) и VPA2 (вспомогательная). Датчик является бесконтактным. В целях получения точных сигналов даже в экстремальных условиях вождения, например, при очень высоких и очень низких скоростях движения, данный датчик сконструирован с использованием эффекта Холла. Выходное напряжение датчика, подаваемое на контакты VPA и VPA2 блока ECM, изменяется в диапазоне от 0 до 5 В пропорционально углу поворота педали акселератора (дроссельной заслонки). Сигнал цепи VPA указывает на фактический угол поворота педали акселератора (угол поворота дроссельной заслонки) и используется для управления двигателем. Сигнал цепи VPA2 передает состояние цепи VPA и используется для проверки датчика APP.

Блок ECM контролирует фактический угол поворота педали акселератора (угол поворота дроссельной заслонки) с помощью сигналов VPA и VPA2 и осуществляет управление дроссельной заслонкой на основании данных сигналов.

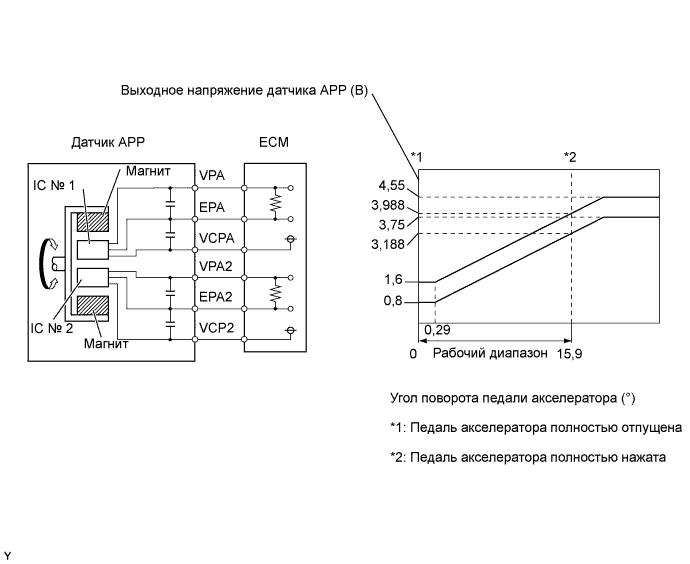

Схема педали дроссельной заслонки 1AZ-FE TOYOTA RAV4 / ACA30, 33, 38 ALA30

Диагностические коды ошибок P2120 P2122 P2123 P2125 P2127 P2128 P2138

№ Ошибки Условие обнаружения ошибки Неисправный участок
P2120 Напряжение VPA быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 секунд (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. ECM
P2122 Напржяение VPA составляет менее 0,4 В в течение более 0,5 секунд при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи VCP1
  3. Обрыв или короткое замыкание на массу в цепи VPA
  4. ECM
P2123 Напржяение VPA составляет не менее 4,8 В в течение более 2,0 секунд
(логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи EPA
  3. ECM
P2125 Напряжение VPA2 быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 секунд (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. ECM
P2127 Напржяение VPA2 составляет менее 1,2 В в течение более 0,5 секунд при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи VCP2
  3. Обрыв или короткое замыкание на массу в цепи VPA2
  4. ECM
P2128 Условия (a) и (b) сохраняются в течение не менее 2,0 секунд (логика диагностирования за 1 поездку):
(a) Напряжение VPA2 составляет более 4,8 В
(b) Напряжение VPA составляет 0,4-3,45 В
  1. Датчик APP
  2. Обрыв в цепи EPA2
  3. ECM
P2138 Условия (a) или (b) сохраняются в течение не менее 2,0 секунд (логика диагностирования за 1 поездку):
(a) Разница напряжений между VPA и VPA2 составляет менее 0,02 В
(b) Напряжение VPA составляет не более 0,4 В, а напряжение VPA2 – не более 1,2 В
  1. Короткое замыкание между цепями VРA и VРA2
  2. Датчик APP
  3. ECM

УКАЗАНИЕ:

При регистрации одного из данных кодов ошибки проверьте напряжение датчика АРР, войдя в следующие пункты меню портативного диагностического прибора: Powertrain / Engine and ECT / Data List / Accelerator Position No.1 и Accelerator Position No.2.

Неисправный участок Accelerator Position No.1 (положение педали акселератора № 1)
Педаль акселератора не нажата		 Accelerator Position No.2 (положение педали акселератора № 2)
Педаль акселератора не нажата		 Accelerator Position No.1 (положение педали акселератора № 1)
Педаль акселератора нажата		 Accelerator Position No.2 (положение педали акселератора № 2)
Педаль акселератора нажата
Обрыв в цепи VCP 0-0,2 В 0-0,2 В 0-0,2 В 0-0,2 В
Обрыв или короткое замыкание на массу в цепи VPA 0-0,2 В 1,2-2,0 В 0-0,2 В 3,4-5,0 В
Обрыв или короткое замыкание на массу в цепи VPA2 0,5-1,1 В 0-0,2 В 2,6-4,5 В 0-0,2 В
Обрыв в цепи EPA 4,5-5,0 В 4,5-5,0 В 4,5-5,0 В 4,5-5,0 В
Нормальное состояние 0,5-1,1 В 1,2-2,0 В 2,6-4,5 В 3,4-5,0 В

УКАЗАНИЕ:

  1. Положения педали акселератора выражается в виде значений напряжения.
  2. ПА означает педаль акселератора.

Функция работы в аварийном режиме

При регистрации любого из кодов ошибки P2120, P2121, P2122, P2123, P2125, P2127, P2128 и P2138 блок ЕСМ переходит в аварийный режим работы. Если одна из 2 цепей датчика неисправна, ECM использует оставшуюся цепь для вычисления положения педали акселератора, обеспечивая, таким образом, движение автомобиля. При нарушении работы обеих цепей ЕСМ считает педаль акселератора отпущенной. В результате дроссельная заслонка закрывается и двигатель работает на холостом ходу. Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние и пока зажигание не будет выключено.

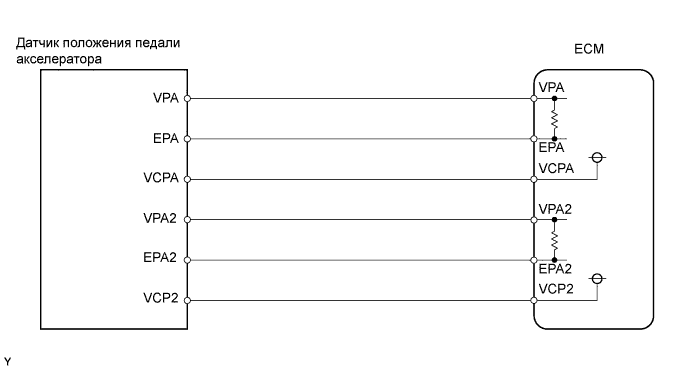

Схема соединений

Схема соединений датчика положения педали акселератора 1AZ-FE TOYOTA RAV4

Последовательность проверки

УКАЗАНИЕ:

С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCELERATOR POSITION NO.1 И ACCELERATOR POSITION NO.2)

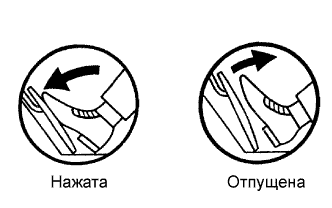

Педаль акселератора нажата отпущена 1AZ-FE TOYOTA RAV4

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Включите зажигание (IG) и включите портативный диагностический прибор.

  3. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Accelerator Position No.1 и Accelerator Position No.2.

  4. Считайте значение, отображенное на диагностическом приборе.

    Номинальное напряжение:

    Положения педали акселератора Accelerator Position No.1 (положение педали акселератора № 1) Accelerator Position No.2 (положение педали акселератора № 2)
    Отпущена → нажата → отпущена 0,5-4,5 В 1,2-5,0 В
    Разница напряжения между значениями «Accelerator Position No.1» (положение педали акселератора № 1) и «Accelerator Position No.2» (положение педали акселератора № 2) превышает 0,02 В Разница напряжения между значениями «Accelerator Position No.1» (положение педали акселератора № 1) и «Accelerator Position No.2» (положение педали акселератора № 2) превышает 0,02 В

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА – ECM)

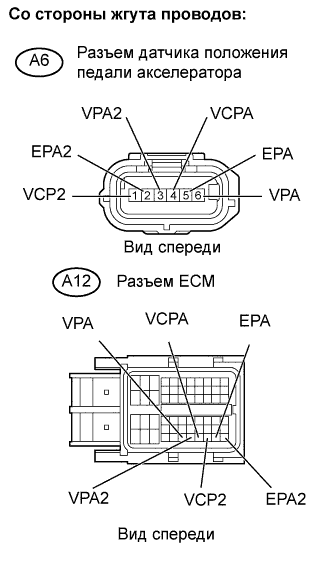

Разъём датчика педали акселератора 1AZ-FE TOYOTA RAV4

  1. Отсоедините разъем A6 датчика положения педали акселератора (АРР).

  2. Отсоедините разъем А12 блока ЕСМ.

  3. Измерьте сопротивление.

    Номинальное сопротивление (проверьте на обрыв):

    Контакты для подключения диагностического прибора Заданные условия
    VPA (A6-6) — VPA (A12-55) Менее 1 Ом
    EPA (A6-5) — EPA (A12-59)
    VCPA (A6-4) — VCPA (A12-57)
    VPA2 (A6-3) — VPA2 (A12-56)
    EPA2 (A6-2) — EPA2 (A12-60)
    VCP2 (A6-1) — VCP2 (A12-58)

    Номинальное сопротивление (проверьте на короткое замыкание):

    Контакты для подключения диагностического прибора Заданные условия
    VPA (A6-6) или VPA (A12-55) — масса 10 кОм или более
    EPA (A6-5) или EPA (A12-59) — масса
    VCPA (A6-4) или VCPA (A12-57) — масса
    VPA2 (A6-3) или VPA2 (A12-56) — масса
    EPA2 (A6-2) или EPA2 (A12-60) — масса
    VCP2 (A6-1) или VCP2 (A12-58) — масса

  1. Подсоедините разъем датчика АРР.

  2. Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ


3.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЯ VCPA И VCP2)

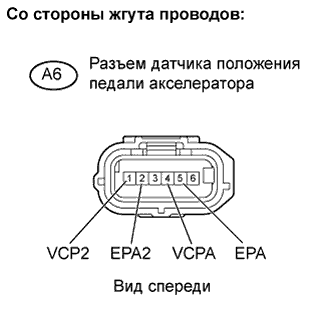

Разъём датчика педали акселератора 1AZ-FE TOYOTA RAV4

  1. Отсоедините разъем A6 датчика АРР.

  2. Включите зажигание (IG).

  3. Измерьте напряжение между контактами разъема А6 датчика АРР.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора Заданные условия
    VCPA (A6-4) — EPA (A6-5) 4,5-5,5 В
    VCP2 (A6-1) — EPA2 (A6-2)

  4. Подсоедините разъем датчика АРР.

4.ЗАМЕНИТЕ ТЯГУ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

5.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Включите зажигание (IG) и включите портативный диагностический прибор.

  3. Сбросьте коды ошибок.

  4. Запустите двигатель.

  5. Дайте двигателю поработать на холостом ходу в течение 15 секунд.

  6. Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

  7. Считайте коды ошибок.

    Результат:

    Индикация (отображаемые коды DTC) Следующий шаг
    P2120, P2122, P2123, P2125, P2127, P2128 и/или P2138 А
    Не выводится B

СИСТЕМА РАБОТАЕТ НОРМАЛЬНО

Источник

Ошибка P2127 — Датчик “E” положения дроссельной заслонки/датчик “E” положения педали акселератора – низкий уровень входного сигнала

Определение — ошибка P2127

Ошибка P2127 указывает на низкий уровень входного сигнала датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора. Следует отметить, что вместе с ошибкой P2127 могут также появляться другие ошибки, связанные с датчиками положения дроссельной заслонки и педали акселератора.

Что означает ошибка P2127

Ошибка P2127 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком низкое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора.

При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Также ECM может перевести автомобиль в аварийный режим во избежание дальнейшего повреждения. Автомобиль будет оставаться в данном режиме до тех пор, пока ошибка не будет устранена или код ошибки не будет удален с памяти компьютера.

Причины возникновения ошибки P2127

Наиболее распространенными причинами возникновения ошибки P2127 являются:

  • Неисправность датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора
  • Короткое замыкание или обрыв электрических проводов, относящихся к датчику “E” положения дроссельной заслонки или датчику “E” положения педали акселератора
  • Плохое электрическое соединение в цепи датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора
  • Неисправность модуля управления двигателем (ECM)

Каковы симптомы ошибки P2127?

При появлении ошибки P2127 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Другими возможными симптомами являются отсутствие реакции дроссельной заслонки на нажатие педали акселератора, неустойчивая работа двигателя, падение мощности двигателя при ускорении автомобиля, а также заглохание двигателя.

Как механик диагностирует ошибку P2127?

Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Следует отметить, что все присутствующие ошибки необходимо рассматривать и устранять в порядке их сохранения в памяти компьютера. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P2127 снова.

Если код ошибки появится снова, механик визуально осмотрит электрические провода и соединители, относящиеся к датчику “E” положения дроссельной заслонки или датчику “E” положения педали акселератора, и при необходимости отремонтирует или заменит все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.

Если проблема не решится, механик поверит дроссельную заслонку и педаль акселератора на предмет износа и наличия повреждений.

После этого механик понаблюдает за показаниями датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора в режиме реального времени, используя сканер. Он также измерит напряжение на разъеме датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора с помощью мультиметра и при необходимости заменит неисправный датчик.

Если проблему не будет обнаружено, механик проверит и при необходимости заменит модуль управления двигателем (ECM).

Частые ошибки при диагностировании кода P2127

Наиболее распространенной ошибкой при диагностировании кода P2127 является несоблюдение процедуры диагностирования, установленной производителем автомобиля, что приводит к поспешной замене исправных компонентов, а также выполнению ненужных ремонтных работ.

Насколько серьезной является ошибка P2127?

Ошибка P2127 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем и управляемостью автомобиля. Во избежание повреждения двигателя или других компонентов автомобиля, а также возникновения опасных ситуаций на дороге при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P2127?

Для устранения ошибки P2127 может потребоваться:

  • Замена датчика “E” положения дроссельной заслонки или датчика “E” положения педали акселератора
  • Ремонт или замена электрических проводов или соединителей, относящихся к датчику “E” положения дроссельной заслонки или датчику “E” положения педали акселератора
  • Замена модуля управления двигателем (ECM)

Дополнительные комментарии для устранения ошибки P2127

Для надлежащего диагностирования ошибки P2127 потребуется мультиметр, а также усовершенствованный сканер OBD-II, который позволяет не только считывать сохраненные коды ошибок, но и просматривать данные различных датчиков в режиме реального времени. Также следует отметить, что диагностирование и устранение данной ошибки может занять достаточно много времени и усилий, поэтому при обнаружении данного кода лучше всего обратиться за помощью к квалифицированному специалисту, у которого есть необходимое диагностическое оборудование.

Нужна помощь с кодом ошибки P2127?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Похожие статьи

Источник

Ошибка P2120 Ошибка P2122 Ошибка P2123 Ошибка P2125 Ошибка P2127 Ошибка P2128 Ошибка P2138

Ошибка P2120 Цепь датчика положения педали / дроссельной заслонки «D»

Ошибка P2122 Низкий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «D»

Ошибка P2123 Высокий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «D»

Ошибка P2125 Цепь датчика положения педали / дроссельной заслонки «E»

Ошибка P2127 Низкий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «E»

Ошибка P2128 Высокий уровень сигнала на входе цепи датчика положения педали / дроссельной заслонки «E»

Ошибка P2138 Корреляция напряжений датчиков положения педали / дроссельной заслонки «D»/»E»

  1. Данные коды ошибок относятся к датчику положения педали акселератора (АРР).
  2. В данной ETCS (электронной системе управления дроссельной заслонкой ) трос привода дроссельной заслонки не используется.

Описание возникновения ошибки P2120 P2122 P2123 P2125 P2127 P2128 P2138

Датчик APP установлен на кронштейне педали акселератора и имеет 2 цепи: VPA (главная) и VPA2 (вспомогательная). Датчик является бесконтактным. В целях получения точных сигналов даже в экстремальных условиях вождения, например, при очень высоких и очень низких скоростях движения, данный датчик сконструирован с использованием эффекта Холла. Выходное напряжение датчика, подаваемое на контакты VPA и VPA2 блока ECM, изменяется в диапазоне от 0 до 5 В пропорционально углу поворота педали акселератора (дроссельной заслонки). Сигнал цепи VPA указывает на фактический угол поворота педали акселератора (угол поворота дроссельной заслонки) и используется для управления двигателем. Сигнал цепи VPA2 передает состояние цепи VPA и используется для проверки датчика APP.

Блок ECM контролирует фактический угол поворота педали акселератора (угол поворота дроссельной заслонки) с помощью сигналов VPA и VPA2 и осуществляет управление дроссельной заслонкой на основании данных сигналов.

№ Ошибки Условие обнаружения ошибки Неисправный участок
P2120 Напряжение VPA быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 секунд (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. ECM
P2122 Напржяение VPA составляет менее 0,4 В в течение более 0,5 секунд при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи VCP1
  3. Обрыв или короткое замыкание на массу в цепи VPA
  4. ECM
P2123 Напржяение VPA составляет не менее 4,8 В в течение более 2,0 секунд
(логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи EPA
  3. ECM
P2125 Напряжение VPA2 быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 секунд (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. ECM
P2127 Напржяение VPA2 составляет менее 1,2 В в течение более 0,5 секунд при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку)
  1. Датчик APP
  2. Обрыв в цепи VCP2
  3. Обрыв или короткое замыкание на массу в цепи VPA2
  4. ECM
P2128 Условия (a) и (b) сохраняются в течение не менее 2,0 секунд (логика диагностирования за 1 поездку):
(a) Напряжение VPA2 составляет более 4,8 В
(b) Напряжение VPA составляет 0,4-3,45 В
  1. Датчик APP
  2. Обрыв в цепи EPA2
  3. ECM
P2138 Условия (a) или (b) сохраняются в течение не менее 2,0 секунд (логика диагностирования за 1 поездку):
(a) Разница напряжений между VPA и VPA2 составляет менее 0,02 В
(b) Напряжение VPA составляет не более 0,4 В, а напряжение VPA2 – не более 1,2 В
  1. Короткое замыкание между цепями VРA и VРA2
  2. Датчик APP
  3. ECM

При регистрации одного из данных кодов ошибки проверьте напряжение датчика АРР, войдя в следующие пункты меню портативного диагностического прибора: Powertrain / Engine and ECT / Data List / Accelerator Position No.1 и Accelerator Position No.2.

Неисправный участок Accelerator Position No.1 (положение педали акселератора № 1)
Педаль акселератора не нажата		 Accelerator Position No.2 (положение педали акселератора № 2)
Педаль акселератора не нажата		 Accelerator Position No.1 (положение педали акселератора № 1)
Педаль акселератора нажата		 Accelerator Position No.2 (положение педали акселератора № 2)
Педаль акселератора нажата
Обрыв в цепи VCP 0-0,2 В 0-0,2 В 0-0,2 В 0-0,2 В
Обрыв или короткое замыкание на массу в цепи VPA 0-0,2 В 1,2-2,0 В 0-0,2 В 3,4-5,0 В
Обрыв или короткое замыкание на массу в цепи VPA2 0,5-1,1 В 0-0,2 В 2,6-4,5 В 0-0,2 В
Обрыв в цепи EPA 4,5-5,0 В 4,5-5,0 В 4,5-5,0 В 4,5-5,0 В
Нормальное состояние 0,5-1,1 В 1,2-2,0 В 2,6-4,5 В 3,4-5,0 В
  1. Положения педали акселератора выражается в виде значений напряжения.
  2. ПА означает педаль акселератора.

Функция работы в аварийном режиме

При регистрации любого из кодов ошибки P2120, P2121, P2122, P2123, P2125, P2127, P2128 и P2138 блок ЕСМ переходит в аварийный режим работы. Если одна из 2 цепей датчика неисправна, ECM использует оставшуюся цепь для вычисления положения педали акселератора, обеспечивая, таким образом, движение автомобиля. При нарушении работы обеих цепей ЕСМ считает педаль акселератора отпущенной. В результате дроссельная заслонка закрывается и двигатель работает на холостом ходу. Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние и пока зажигание не будет выключено.

Схема соединений

Последовательность проверки

С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCELERATOR POSITION NO.1 И ACCELERATOR POSITION NO.2)

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Accelerator Position No.1 и Accelerator Position No.2.

Считайте значение, отображенное на диагностическом приборе.

Положения педали акселератора Accelerator Position No.1 (положение педали акселератора № 1) Accelerator Position No.2 (положение педали акселератора № 2)
Отпущена → нажата → отпущена 0,5-4,5 В 1,2-5,0 В
Разница напряжения между значениями «Accelerator Position No.1» (положение педали акселератора № 1) и «Accelerator Position No.2» (положение педали акселератора № 2) превышает 0,02 В Разница напряжения между значениями «Accelerator Position No.1» (положение педали акселератора № 1) и «Accelerator Position No.2» (положение педали акселератора № 2) превышает 0,02 В

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА – ECM)

Отсоедините разъем A6 датчика положения педали акселератора (АРР).

Отсоедините разъем А12 блока ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VPA (A6-6) — VPA (A12-55) Менее 1 Ом
EPA (A6-5) — EPA (A12-59)
VCPA (A6-4) — VCPA (A12-57)
VPA2 (A6-3) — VPA2 (A12-56)
EPA2 (A6-2) — EPA2 (A12-60)
VCP2 (A6-1) — VCP2 (A12-58)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VPA (A6-6) или VPA (A12-55) — масса 10 кОм или более
EPA (A6-5) или EPA (A12-59) — масса
VCPA (A6-4) или VCPA (A12-57) — масса
VPA2 (A6-3) или VPA2 (A12-56) — масса
EPA2 (A6-2) или EPA2 (A12-60) — масса
VCP2 (A6-1) или VCP2 (A12-58) — масса

    Подсоедините разъем датчика АРР.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    3.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЯ VCPA И VCP2)

    Отсоедините разъем A6 датчика АРР.

    Измерьте напряжение между контактами разъема А6 датчика АРР.

    Контакты для подключения диагностического прибора Заданные условия
    VCPA (A6-4) — EPA (A6-5) 4,5-5,5 В
    VCP2 (A6-1) — EPA2 (A6-2)

    Подсоедините разъем датчика АРР.

    4.ЗАМЕНИТЕ ТЯГУ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

    5.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)

    Подсоедините портативный диагностический прибор к DLC3.

    Включите зажигание (IG) и включите портативный диагностический прибор.

    Дайте двигателю поработать на холостом ходу в течение 15 секунд.

    Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

    Источник

    Код ошибки P2127 – низкий уровень сигнала в цепи датчика «E» положения дроссельной заслонки либо педали акселератора

    Код ошибки P2127 звучит как «низкий уровень сигнала в цепи датчика «E» положения дроссельной заслонки либо педали акселератора». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Throttle/Pedal Position Sensor/Switch «E» Circuit Low Input».

    Техническое описание и расшифровка ошибки P2127

    Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P2127 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

    Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Он представляет собой тип потенциометра. Который преобразует положение дроссельной заслонки в выходное напряжение и подает сигнал напряжения на модуль управления двигателем (ECM). Кроме того, определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения на ECM.

    Код P2127 означает, что компьютер автомобиля обнаружил, что TPS (датчик положения дроссельной заслонки) «E» сообщает о слишком низком напряжении. На некоторых автомобилях этот нижний предел составляет 0,17–0,20 вольт (В).

    Проще говоря, датчик положения дроссельной заслонки используется для определения в каком положении находится дроссельная заслонка. Если значение сигнала меньше 0,17 В, то PCM устанавливает этот код.

    Симптомы неисправности

    Основным симптомом появления ошибки P2127 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

    Также они могут проявляться как:

    1. Загорится контрольная лампа «Check engine» на панели управления.
    2. Нестабильные или низкие обороты на холостом ходу.
    3. Повышенные обороты двигателя на холостом ходу.
    4. Двигатель глохнет либо плохо заводится.
    5. Мотор работает не равномерно (пульсирует).
    6. Нет реакции на педаль газа.

    Также могут присутствовать другие симптомы.

    Причины возникновения ошибки

    Код P2127 может означать, что произошла одна или несколько следующих проблем:

    • Обрыв цепи датчика положения дроссельной заслонки или плохое электрическое соединение.
    • Жгут проводов датчика положения дроссельной заслонки имеет обрыв или закорочен на массу либо другой провод.
    • Неисправен датчик положения дроссельной заслонки.
    • Поврежденный компьютер (PCM).

    Как устранить или сбросить код неисправности P2127

    Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P2127:

    1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P2127.
    2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P2127 снова.
    3. Визуально осмотрите электрические провода и соединения, относящиеся к датчику «E» положения дроссельной заслонки, на предмет ослабления и наличия повреждений.
    4. Сравните показания других датчиков положения дроссельной заслонки, используя сканер, при необходимости замените неисправный датчик.
    5. Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.

    Диагностика и решение проблем

    Тщательно проверьте датчик положения дроссельной заслонки (TPS), разъем проводки и проводку на предмет обрывов и т. д. Отремонтируйте или замените при необходимости для устранения ошибки P2127.

    Проверьте напряжение на TPS (более подробную информацию см. в руководстве по обслуживанию вашего автомобиля). Если напряжение слишком низкое, это указывает на проблему. При необходимости замените датчик.

    В случае недавней замены, может потребоваться регулировка TPS. На некоторых автомобилях, инструкции по установке требуют правильной регулировки или регулировки (подробности см. в руководстве по ремонту).

    Если симптомы отсутствуют, проблема может быть периодической, и очистка кода может временно решить ее. В этом случае вам обязательно следует проверить проводку, чтобы убедиться, что она ни где не трется, не изношена и т.д.

    На каких автомобилях чаще встречается данная проблема

    Проблема с кодом P2127 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

    • Audi
    • BMW
    • Chery
    • Chevrolet (Шевроле Авео, Круз)
    • Citroen
    • Daewoo (Дэу Джентра)
    • Dodge (Додж Калибр, Рам)
    • Ford (Форд Мондео, Фокус)
    • Honda (Хонда Аккорд, Цивик)
    • Hyundai (Хендай Санта фе)
    • Kia (Киа Рио)
    • Lifan
    • Mitsubishi (Митсубиси Аутлендер)
    • Nissan (Ниссан Альмера, Кашкай, Санни, Тиида)
    • Opel
    • Peugeot
    • Skoda (Шкода Октавия)
    • Subaru
    • Toyota (Тойота Королла)
    • Volkswagen
    • ВАЗ 2114
    • Лада Гранта, Калина, Нива, Приора
    • Уаз Патриот

    С кодом неисправности Р2127 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P2106, P2122, P2126, P2138, P1229, P1551.

    Источник

Источник

Понравилась статья? Поделить с друзьями:
  • Ошибки 21 и 24 тойота авенсис расшифровка
  • Ошибки 1с уве
  • Ошибки 1с куда отправлять
  • Ошибки 1с комплексная автоматизация
  • Ошибки 1с кабинет сотрудника
