1. Коды ошибок (DTS) — Коды ошибок, описание, причины …(англ)

2. COOLAN TEMP — Температура охлаждающей жидкости, С
Измеряется датчиком температуры охлаждающей жидкости (ДТОЖ). ДТОЖ представляет собой терморезистор, сопротивление которого зависит от температуры. Датчик достаточно надежен.
Его сопротивление:
при 20 С 2,1…2,9 кОм
при 50 С 0,68…1,00 кОм
при 90 С 0,236…0,260 кОм
ДТОЖ является важным элементом в системе управления (СУ) двигателем, от его показаний очень сильно зависит время впрыска топлива форсунками при пуске, прогреве, на ХХ. При выходе из строя ДТОЖ ЭБУ назначает виртуальную температуру +40 град, при этом включается аварийный режим — защита от перегрева — вентиляторы включаются сразу после пуска двигателя (безразлично — холодный он или горячий). Если снять разъем с ДТОЖ на работающем прогретом двигателе, то он не заглохнет. . Утверждение, что запуск невоэможен, справедливо для холодного двигателя, запуск горячего без ДТОЖ возможен.
Опасность – перегрев двигателя.

3. BATTERY VOLT — Напряжение аккумулятора (напряжение бортовой сети на работающем двигателе), Вольт. Зависит от состояния аккумулятора, состояния генератора, включенных потребителей (кондиционер, фары, …).
По мануалу 11…14 В.
При напряжении более 13,8 В происходит зарядка аккумулятора, при меньшем – потребляется его заряд.
При напряжении более 14,5 В, неполадки с регулятором. При пуске в мороз возможно первое время повышенное напряжение, наблюдал до 14,9 В.
Величину напряжения бортовой сети ЕСМ учитывает, например, в виде коррекции времени впрыска топлива.

4. ENGINE RPM — Обороты двигателя, об/мин.
На ХХ для FX353750 – 625-675 об/мин
При работающем кондиционере в положении P или N 725 об/мин ли более.
В соответствии с этими данными мануал допускает достаточно широкий диапазон оборотов на ХХ. Обычно после удачного обучения ХХ обороты устойчиво держатся 700…720.

5. IGN TIMING — Угол опережения зажигания до ВМТ (УОЗ)., град
УОЗ в соответствии с мануалом на ХХ в положении P или N должен быть
для FX37 — 10 ± 5°
для FX50 — 17 ± 2°
при 2000 об/мин – 25…45 град
УОЗ рассчитывается и устанавливается ЕСМ по вложенной в него программе. Обычно после обучения ХХ УОЗ меняется в более узких пределах. Он частенько отклоняется до 11…8 град и менее, при этом смесь на ХХ оказывается несколько обогащенной.
Проверяется сканером (или стробоскопом по мануалу) на ХХ на прогретом двигателе при выключенных потребителях.
Вернуть УОЗ на место можно обучением ХХ сканером или самостоятельно методом самодиагностики, описанном в мануале.

6. HO2S1 (B1) — Напряжения датчика кислорода 1 Банк1, Вольт
7. HO2S1 (B2) — Напряжения датчика кислорода 1 Банк2, Вольт
Величина сигнала датчика кислорода (лямбда зонда), стоящего перед катализатором, соответственно на Банк1 и Банк2.
Показывает состав смеси в каждый текущий момент времени, а точнее, содержание кислорода в выхлопных газах. Сигнал изменяется в диапазоне 0,0…0,9 В.
При 0,45 В смесь нейтральная, т.е. количество топлива соответствует количеству кислорода. При сигнале более 0,45 В смесь обогащенная топливом (БОГ), которое сгорает не полностью. При сигнале менее 0,45 В смесь обедненная (БЕД), топливо сгорает полностью, ДК «видит» в выхлопе остаточный кислород.
На ХХ состав смеси (переключение БОГ-БЕД) происходит с частотой примерно 0,3 Гц, при увеличении оборотов до 2000 об/ мин, частота переключения возрастает примерно в 10 раз.

Проверку состояния системы управления двигателем следует начинать именно с проверки работоспособности ДК.
Двигатель должен быть прогрет (>70 C). Проверку предпочтительнее проводить с помощью осциллографа, много нагляднее. Сигнал HO2S1 (B1), но только Банк 1, очень хорошо видно на графическом дисплее мультитроникса.
1. Проверяем, в каких пределах изменяется сигнал. Минимальное значение при 2000…3000 об/мин должно быть не более 0,3 В, максимальное не менее 0,6 В. Это предельные значения, при которых ЕСМ еще не зажигает Check-Engine.
Обычно на ХХ диапазон изменения сигнала 0,05…0,9 В.

Поскольку некорректные показания ДК могут быть вызваны не только неисправность датчика, но и несоответствием состава смеси установленной норме, например, «уставший» МАФ, следует провести дополнительный тест. Резко нажать газ (примерно до 4000 об/мин), выдержать обороты 2-3 сек, сбросить газ.
При этом исправный ДК покажет 0,9 В и кратковременно 0,0 В.
2. Проверяем частоту переключения БОГ-БЕД при 2000 об/мин. Эту проверку можно выполнить так же «методом самодиагнотики по миганию лампочки, методика описана в мануале и на форуме.
Смена значений БОГ-БЕД должна произойти более 5 раз за 10 сек. Пример: БОГ-БЕД-БОГ-БЕД-БОГ — прошло 2 изменения.
Диагностика датчика кислорода

8. S-FUEL TRIM-B1 — Краткосрочная коррекция впрыска топлива Банк1, %
9. S-FUEL TRIM-B2 — Краткосрочная коррекция впрыска топлива Банк2, %
Это поправка времени впрыска топлива (расхода), которую вносит ЕСМ, основываясь на сигнале ДК о составе смеси. Уменьшает подачу топлива, если обнаружена богатая смесь, или увеличивает, если смесь бедная. (нет переключений БОГ-БЕД). Краткосрочная коррекция вносится при каждом включении двигателя и стирается из памяти при выключении, при условии, что она не носит постоянный характер во время работы. Если краткосрочная коррекция постоянна в данном режиме работы двигателя, то она записывается в оперативную память, уже как L-FUEL TRIM-B1 — Долгосрочная коррекция впрыска топлива.
S-FUEL TRIM-B2 = 100% обозначает, что краткосрочной коррекции нет. При величине более 100% (110%) ЕСМ вынужденно увеличивает подачу топлива, т.к. обнаружилась бедная смесь.
При величине менее 100% (90%) ЕСМ уменьшает впрыск, т.к. обнаружилась богатая смесь.
Значения есть в разделе EC — FSM QX70

10. L-FUEL TRIM-B1 — Долгосрочная коррекция впрыска топлива Банк1, %
11. L-FUEL TRIM-B2 — Долгосрочная коррекция впрыска топлива Банк2, %
Это коррекция, хранящаяся в памяти ЕСМ как следствие длительного отклонения системы управления от установленных режимов. Например, при «уставшем» МАФ, показывающем постоянно завышенный расход воздуха должна была бы быть завышенная подача топлива, т.е. богатая смесь. В этом случае ЕСМ долговременной коррекцией 90…80% снижает время впрыска, удерживая состав смеси, необходимый для устойчивой работы двигателя.
При затрудненной подача топлива (забит фильтр, грязные форсунки…) долговременная коррекция увеличит время впрыска.
Возможности ЕСМ по коррекции топлива ограничены, считается, что он может увеличивать-уменьшать впрыск на 20…25% (суммарно долгосрочная и краткосрочная). После этого загорается Check-Engine с ошибкой по богатой или бедной смеси.
Допустимые коррекции в пределах 90…110%, при более высоких расход топлива заметно возрастает.
Коррекции различны для различных режимов работы двигателя, поэтому надо обращать внимание на ХХ и повышенных оборотах, не лишне и проверять в движении.
Величина этих коррекций наглядно свидетельствует о самочувствии автомобиля, при 90…100% двигатель работает в штатном режиме, при большем отклонении – самочувствие неважнецкое, но не критичное. Следующий этап развития «болезни» — горящая лампочка Check-Engine с требованием проверки системы управления.

12. A/F ALPHA B1 коррекция подачи топлива Банк 1, %.
13. A/F ALPHA B2 коррекция подачи топлива Банк2, %.
Эта величина является суммой краткосрочной и долгосрочной коррекции. Ее нормальное значение считается 90-110%
Мануал приводит более широкий диапазон допустимых значений при 2000 об/мин.
Одинаковы коррекции по Банк1 и Банк2 свидетельствуют о равных условиях их работы. При различных коррекциях возможны проблемы с форсунками, зажиганием, катом, ДК …

14. MAF A/F-SE — Напряжение датчика массового расхода воздуха (ДМРВ), Вольт
Один из важнейших датчиков системы управления, по его данным ЕСМ рассчитывает весовой расход воздуха и задает соответственный расход топлива.
При загрязнении ДМРВ напряжение на нем увеличивается. ЕСМ ошибочно воспринимает это как повышенный расход воздуха и задает повышенный расход топлива. Двигатель продолжает работать устойчиво лишь по той причина, что ЕСМ, руководствуясь сигналами лямбда-зондов о составе смеси, вводит дополнительные коррекции (долгосрочную коррекцию), уменьшая впрыск и приближая состав смеси к нормальному.
На ХХ примерно 0,7…1,2 В.
При 2500 об/мин примерно 1,5…1,9 В.
Указанный разброс достаточно велик и не позволяет достоверно судить о степени работоспособности датчика.
Более точная проверка производится на не работающем двигателе при включенном зажигании, напряжение должно составлять 1,00…1,03 В для нового датчика. Устойчивая работа двигателя за счет коррекций возможна примерно до 1,09 …1,1 В. Далее загорается Check-Engine с ошибкой по богатой смеси.
Максимальное напряжение 4,5 В получается при резкой прогазовке или при максимальной нагрузке на двигатель в движении.

15. INT/A TEMP SE — Температура впускного воздуха, С
Измеряется датчиком температуры, встроенном в МАФ. На основании этих данных ЕСМ рассчитывает плотность воздуха и корректирует время впрыска.
Обычно на прогретом двигателе эта величина порядка 20…50 град.

16. INJ PULSE-B1 — Длительность впрыска Банк1, мс
17. INJ PULSE-B2 — Длительность впрыска Банк2, мс
Характеризует время работы форсунок Банк1 и Банк2.
На ХХ время впрыска 2,0…3,0 мс
При 2000 об/мин – 1,9…2,9 мс.

Время впрыска на прогретом двигателе задается ЕСМ на основании данных о расходе воздуха (сигнал МАФ) и корректируется, в случае необходимости (долгосрочная и краткосрочная коррекции) по сигналам ДК о составе смеси.
На справном двигателе INJ PULSE-B1 и INJ PULSE-B2 имеют одинаковую величину. Если эти величины заметно отличаются, то возможно: текут или забиты какие-то форсунки, забит кат в одном из выпусков Банк1 или Банк2, зажаты какие-то клапана, негерметична прокладка ГБЦ.

18. B/FUEL SCHDL — Базовая длительность впрыска, мс
Константа, заложенная в программу ЕСМ. В зависимости от условий работы двигателя: температуры ОЖ, расхода воздуха, положения ДЗ, оборотов, состава смеси и т.д. ЕСМ рассчитывает реальное время впрыска INJ PULSE, мс.
По мануалу B/FUEL SCHDL 2,5…3,5 мс на ХХ при 2000 об/мин. без нагрузки.

19. INT/V TIM — Угол поворота распредвала впускных клапанов, град
Это очень важный параметр, он отражает работу клапана VVT механизма фаз газораспределения.
Проверяется на ХХ (по мануалу)
При резком сбросе газа параметр мгновенно приходит к значению, характерному для ХХ -1…+1 град. Это значит, что клапан не зависает из-за загрязнения.

20. INT/V SOL — Управление на клапан VVT (впускного вала), %
Информация об уровне сигнала на соленоид, управляющий клапаном.
На ХХ 0…2%, этого недостаточно, чтоб шевелить клапан, при оборотах 2000 об/мин и выше 0…50%.
Отсутствие сигнала свидетельствует о проблемах с электрикой.
Если сигнал INT/V SOL есть, но INT/V TIM равен 0 град это значит клапан «завис» из-за загрязнения.

Диагностика ДПКВ, ДПРВ, растяжения цепи

21. PURG VOL C/V — Клапан управления сброса топливных паров, %
Показывает управление в % на клапан абсорбера.
При увеличении оборотов клапан открывается и при 2000 об/ мин показывает 20…30%.
Если при увеличении оборотов значение равно 0%, то клапан не срабатывает, проблема в электрике.
22. ACCEL SEN 1 — Напряжение с 1-го датчика педали акселератора, Вольт
Характеризует положение педали акселератора. Проверяется на неработающем двигателе при включенном зажигании.

23. ACCEL SEN 2 -Напряжение с 2-го датчика педали акселератора, Вольт

24. THRTL SEN 1 — Напряжение 1-гои датчика положения дроссельной заслонки, Вольт
Проверка на неработающем двигателе, зажигание включено
Напряжение более 0,36 В.
Проверка на неработающем двигателе, зажигание включено

25. THRTL SEN 2 — Напряжение 2-го датчика положения дроссельной заслонки, Вольт
Проверка на неработающем двигателе, зажигание включено
Напряжение более 0,36 В.
Проверка на неработающем двигателе, зажигание включено

26. CAL/LOAD VALUE Расчетная нагрузка на двигатель, %
По мануалу на ХХ и 2500 об 10…35%
Она определяется как отношение расхода воздуха на работающем двигателе в данный момент, к максимально возможному расходу при высоких нагрузках.

Продолжение следует

Коды ошибок DTS (diagnostic tast mode) — режим диагностики.

Код DTC состоит из 5 цифр. На рисунке внизу показана структура кода DTC. При помощи данной информации вы можете удалить код DTC даже в том случае, если у вас нет описания данного кода.

Первая позиция:

P — is for powertrain codes — код связан с работой двигателя и/или АКПП

B — is for body codes — код связан с работой «кузовных систем» (подушки безопасности, центральный замок, электростеклоподъемники)

C — is for chassis codes — код относится к системе шасси (ходовой части)

U — is for network codes — код относится к системе взаимодействия между электронными блоками (например, к шине CAN)

Вторая позиция:

0 — общий для OBD-II код

1 и 2 — код производителя

3 — резерв

Третья позиция — тип неисправности:

1 — топливная система или воздухоподача

2 — топливная система или воздухоподача

3 — система зажигания

4 — вспомогательный контроль

5 — холостой ход

6 — ECU или его цепи

7 — трансмиссия

8 — трансмиссия

Четвертая и пятая позиции: — Порядковый номер ошибки

P0100 Неисправность в цепи расходомера воздуха

P0101 Неправильный показатель / не отрегулирован расходомер воздуха

P0102 Низкий показатель расходомера воздуха

P0103 Высокий показатель расходомера воздуха

P0104 Неисправность расходомера воздуха

P0105 Неисправность цепи датчика абсолютного давления впускного коллектора / барометрического давления впускного коллектора

P0106 Неправильный показатель / не отрегулирован датчик абсолютного давления впускного коллектора / барометрического давления впускного коллектора

P0107 Низкий показатель датчика абсолютного давления впускного коллектора / барометрического давления впускного коллектора

P0108 Высокий показатель датчика абсолютного давления впускного коллектора / барометрического давления впускного коллектора

P0109 Неисправность датчика абсолютного давления впускного коллектора / барометрического давления впускного коллектора

P0109 Неисправность цепи датчика температуры воздуха на впуске

P0111 Неправильный показатель / не отрегулирован датчик температуры воздуха на впуске

P0112 Низкий показатель датчика температуры воздуха на впуске

P0113 Высокий показатель датчика температуры воздуха на впуске

P0114 Неисправность датчика температуры воздуха на впуске

P0115 Неисправность цепи датчика температуры охлаждающей жидкости двигателя

P0116 Неправильный показатель / не отрегулирован датчик температуры охлаждающей жидкости двигателя

P0117 Низкий показатель датчика температуры охлаждающей жидкости двигателя

P0118 Высокий показатель датчика температуры охлаждающей жидкости двигателя

P0119 Неисправность датчика температуры охлаждающей жидкости двигателя

P0120 Неисправность цепи датчика положения дроссельной заслонки / переключатель А

P0121 Неправильный показатель / не отрегулирован датчик положения дроссельной заслонки / переключатель А

P0122 Низкий показатель датчика положения дроссельной заслонки / переключатель А

P0123 Высокий показатель датчика положения дроссельной заслонки / переключатель А

P0124 Неисправность датчика положения дроссельной заслонки / переключатель А

P0125 Слишком низкая или слишком высокая температура охлаждающей жидкости

P0126 Температура охлаждающей жидкости отличается от нормы

P0130 Неисправность цепи датчика кислорода (bank 1, датчик 1)

P0131 Низкое напряжение цепи датчика кислорода (bank 1, датчик 1)

P0132 Высокое напряжение цепи датчика кислорода (bank 1, датчик 1)

P0133 С опозданием отвечает датчик кислорода (bank 1, датчик 1)

P0134 Не работает датчик кислорода (bank 1, датчик 1)

P0135 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 1)

P0136 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 2)

P0137 Низкое напряжение цепи подогрева датчика кислорода (bank 1, датчик 2)

P0138 Высокое напряжение цепи подогрева датчика кислорода (bank 1, датчик 2)

P0139 С опозданием отвечает цепь подогрева датчик кислорода (bank 1, датчик 2)

P0140 Не работает цепь подогрева датчика кислорода (bank 1, датчик 1)

P0141 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 2)

P0142 Неисправность цепи датчика кислорода (bank 1, датчик 3)

P0143 Низкое напряжение цепи датчика кислорода (bank 1, датчик 3)

P0144 Высокое напряжение цепи датчика кислорода (bank 1, датчик 3)

P0145 С опозданием отвечает датчик кислорода (bank 1, датчик 3)

P0146 Не работает датчик кислорода (bank 1, датчик 3)

P0147 Неисправность цепи подогрева датчика кислорода (bank 1, датчик 3)

P0150 Неисправность цепи датчика кислорода (bank 2, датчик 1)

P0151 Низкое напряжение цепи датчика кислорода (bank 2, датчик 1)

P0152 Высокое напряжение цепи датчика кислорода (bank 2, датчик 1)

P0153 С опозданием отвечает датчик кислорода (bank 2, датчик 1)

P0154 Не работает датчик кислорода (bank 2, датчик 1)

P0155 Неисправность цепи подогрева датчика кислорода (bank 2, датчик 1)

P0156 Неисправность цепи датчика кислорода (bank 2, датчик 2)

P0157 Низкое напряжение цепи датчика кислорода (bank 2, датчик 2)

P0158 Высокое напряжение цепи датчика кислорода (bank 2, датчик 2)

P0159 С опозданием отвечает датчик кислорода (bank 2, датчик 2)

P0160 Не работает датчик кислорода (bank 2, датчик 2)

P0161 Неисправность цепи датчика кислорода (bank 2, датчик 2)

P0162 Неисправность цепи датчика кислорода (bank 2, датчик 3)

P0163 Низкое напряжение цепи датчика кислорода (bank 2, датчик 3)

P0164 Высокое напряжение цепи датчика кислорода (bank 2, датчик 3)

P0165 С опозданием отвечает датчик кислорода (bank 2, датчик 3)

P0166 Не работает датчик кислорода (bank 2, датчик 3)

P0167 Неисправность цепи подогрева датчика кислорода (bank 2, датчик 3)

P0170 Неправильно сбалансирован состав смеси (bank 1)

P0171 Смесь бедная (bank 1)

P0172 Смесь богатая (bank 1)

P0173 Неправильно сбалансирован состав смеси (bank 2)

P0174 Смесь бедная (bank 2)

P0175 Смесь богатая (bank 2)

P0176 Неисправность в цепи датчика состава смеси

P0177 Неправильный показатель / не отрегулирован датчик состава смеси

P0178 Низкий показатель датчика состава смеси

P0179 Высокий показатель датчика состава смеси

P0180 Неисправность в цепи датчика А температуры топлива

P0181 Неправильный показатель / не отрегулирован датчик А температуры топлива

P0182 Низкий показатель датчика А температуры топлива

P0183 Высокий показатель датчика А температуры топлива

P0184 Неисправность датчика А температуры топлива

P0185 Неисправность в цепи датчика B температуры топлива

P0186 Неправильный показатель / не отрегулирован датчик B температуры топлива

P0187 Низкий показатель датчика B температуры топлива

P0188 Высокий показатель датчика B температуры топлива

P0189 Неисправность датчика B температуры топлива

P0190 Неисправность в цепи датчика температуры топлива

P0191 Неправильный показатель / не отрегулирован датчик температуры топлива

P0192 Низкий показатель датчика температуры топлива

P0193 Высокий показатель датчика температуры топлива

P0194 Неисправность датчика температуры топлива

P0195 Неисправность датчика температуры масла

P0196 Неправильный показатель / не отрегулирован датчик температуры масла

P0197 Низкий показатель датчика температуры масла

P0198 Высокий показатель датчика температуры масла

P0199 Неисправность датчика температуры масла

P0200 Неисправность в цепи форсунки

P0201 Неисправность форсунки — цилиндр 1

P0202 Неисправность форсунки — цилиндр 2

P0203 Неисправность форсунки — цилиндр 3

P0204 Неисправность форсунки — цилиндр 4

P0205 Неисправность форсунки — цилиндр 5

P0206 Неисправность форсунки — цилиндр 6

P0207 Неисправность форсунки — цилиндр 7

P0208 Неисправность форсунки — цилиндр 8

P0209 Неисправность форсунки — цилиндр 9

P0210 Неисправность форсунки — цилиндр 10

P0211 Неисправность форсунки — цилиндр 11

P0212 Неисправность форсунки — цилиндр 12

P0213 Неисправность 1 форсунки при пуске

P0214 Неисправность 2 форсунки при пуске

P0215 Неисправность стопорного клапана двигателя

P0216 Неисправность в цепи регулировки момента зажигания

P0217 Перегрев двигателя

P0218 Перегрев трансмиссии

P0219 Слишком высокие обороты двигателя

P0220 Неисправность в цепи датчика положения дроссельной заслонки/Переключатель B

P0221 Неправильный показатель / не отрегулирован датчик положения дроссельной заслонки/Переключатель B

P0222 Низкий показатель датчика положения дроссельной заслонки/Переключатель B

P0223 Высокий показатель датчика положения дроссельной заслонки/Переключатель B

P0224 Неисправность датчика положения дроссельной заслонки/Переключатель B

P0225 Неисправность в цепи датчика положения дроссельной заслонки/Переключатель С

P0226 Неправильный показатель / не отрегулирован датчик положения дроссельной заслонки/Переключатель C

P0227 Низкий показатель датчика положения дроссельной заслонки/Переключатель C

P0228 Высокий показатель датчика положения дроссельной заслонки/Переключатель C

P0229 Неисправность датчика положения дроссельной заслонки/Переключатель C

P0230 Неисправность в первичной цепи топливного насоса

P0231 Низкий показатель вторичной цепи топливного насоса

P0232 Высокий показатель вторичной цепи топливного насоса

P0233 Неисправность во вторичной цепи топливного насоса

P0234 Перегрузка двигателя

P0235 Неисправность в цепи датчика А турбокомпрессора

P0236 Неправильный показатель / не отрегулирован датчик А турбокомпрессора

P0237 Низкий показатель датчика А турбокомпрессора

P0238 Высокий показатель датчика А турбокомпрессора

P0239 Неисправность датчика B турбокомпрессора

P0240 Неправильный показатель / не отрегулирован датчик B турбокомпрессора

P0241 Низкий показатель датчика B турбокомпрессора

P0242 Высокий показатель датчика B турбокомпрессора

P0243 Неисправность соленоид А турбокомпрессора

P0244 Неправильный показатель / не отрегулирован соленоид А турбокомпрессора

P0245 Низкий показатель соленоида А турбокомпрессора

P0246 Высокий показатель соленоида А турбокомпрессора

P0247 Неисправность соленоида B турбокомпрессора

P0248 Неправильный показатель / не отрегулирован соленоид B турбокомпрессора

P0249 Низкий показатель соленоида B турбокомпрессора

P0250 Высокий показатель соленоида B турбокомпрессора

P0251 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0252 Неправильный показатель / не отрегулирован датчик топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0253 Низкий показатель датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0254 Высокий показатель датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0255 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0256 Неисправность датчика топлива B насоса форсунки (Кулачок/Ротор/Форсунка)

P0257 Неправильный показатель / не отрегулирован датчик топлива B насоса форсунки (Кулачок/Ротор/Форсунка)

P0258 Низкий показатель датчика топлива B насоса форсунки (Кулачок/Ротор/Форсунка)

P0259 Высокий показатель датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0260 Неисправность датчика топлива А насоса форсунки (Кулачок/Ротор/Форсунка)

P0261 Низкий показатель цепи форсунки 1 цилиндра

P0262 Высокий показатель цепи форсунки 1 цилиндра

P0263 Неправильно сбалансирован 1 цилиндр

P0264 Низкий показатель цепи форсунки 2 цилиндра

P0265 Высокий показатель цепи форсунки 2 цилиндра

P0266 Неправильно сбалансирован 2 цилиндр

P0267 Низкий показатель цепи форсунки 3 цилиндра

P0268 Высокий показатель цепи форсунки 3 цилиндра

P0269 Неправильно сбалансирован 3 цилиндр

P0270 Низкий показатель цепи форсунки 4 цилиндра

P0271 Высокий показатель цепи форсунки 4 цилиндра

P0272 Неправильно сбалансирован 4 цилиндр

P0273 Низкий показатель цепи форсунки 5 цилиндра

P0274 Высокий показатель цепи форсунки 5 цилиндра

P0275 Неправильно сбалансирован 5 цилиндр

P0276 Низкий показатель цепи форсунки 6 цилиндра

P0277 Высокий показатель цепи форсунки 6 цилиндра

P0278 Неправильно сбалансирован 6 цилиндр

P0279 Низкий показатель цепи форсунки 7 цилиндра

P0280 Высокий показатель цепи форсунки 7 цилиндра

P0281 Неправильно сбалансирован 7 цилиндр

P0282 Низкий показатель цепи форсунки 8 цилиндра

P0283 Высокий показатель цепи форсунки 8 цилиндра

P0284 Неправильно сбалансирован 8 цилиндр

P0285 Низкий показатель цепи форсунки 9 цилиндра

P0286 Высокий показатель цепи форсунки 9 цилиндра

P0287 Неправильно сбалансирован 9 цилиндр

P0288 Низкий показатель цепи форсунки 10 цилиндра

P0289 Высокий показатель цепи форсунки 10 цилиндра

P0290 Неправильно сбалансирован 10 цилиндр

P0291 Низкий показатель цепи форсунки 11 цилиндра

P0292 Высокий показатель цепи форсунки 11 цилиндра

P0293 Неправильно сбалансирован 11 цилиндр

P0294 Низкий показатель цепи форсунки 12 цилиндра

P0295 Высокий показатель цепи форсунки 12 цилиндра

P0296 Неправильно сбалансирован 12 цилиндр

P0300 Нарушен порядок зажигания цилиндров

P0301 Нарушен порядок зажигания 1 цилиндра

P0302 Нарушен порядок зажигания 2 цилиндра

P0303 Нарушен порядок зажигания 3 цилиндра

P0304 Нарушен порядок зажигания 4 цилиндра

P0305 Нарушен порядок зажигания 5 цилиндра

P0306 Нарушен порядок зажигания 6 цилиндра

P0307 Нарушен порядок зажигания 7 цилиндра

P0308 Нарушен порядок зажигания 8 цилиндра

P0309 Нарушен порядок зажигания 9 цилиндра

P0311 Нарушен порядок зажигания 11 цилиндра

P0312 Нарушен порядок зажигания 12 цилиндра

P0320 Неисправность в цепи распределителя зажигания

P0321 Неправильный показатель / не отрегулирован датчик цепи распределителя зажигания

P0322 Нет сигнала от датчика цепи распределителя зажигания

P0323 Неисправность датчика цепи распределителя зажигания

P0325 Неисправность в цепи 1 датчика детонации (bank 1 или датчик)

P0326 Неправильный показатель / не отрегулирован 1 датчик детонации (bank 1 или датчик)

P0327 Низкий показатель 1 датчика детонации (bank 1 или датчик)

P0328 Высокий показатель 1 датчика детонации (bank 1 или датчик)

P0329 Неисправность 1 датчика детонации (bank 1 или датчик)

P0330 Неисправность в цепи 2 датчика детонации (bank 2)

P0331 Неправильный показатель / не отрегулирован 2 датчик детонации (bank 2)

P0332 Низкий показатель 2 датчика детонации (bank 2)

P0333 Высокий показатель 2 датчика детонации (bank 2)

P0334 Неисправность 2 датчика детонации (bank 2)

P0335 Неисправность в цепи датчика А положения коленвала

P0336 Неправильный показатель / не отрегулирован датчик А положения коленвала

P0337 Низкий показатель датчика А положения коленвала

P0338 Высокий показатель датчика А положения коленвала

P0339 Неисправность датчика А положения коленвала

P0340 Неисправность в цепи датчика положения распредвала

P0341 Неправильный показатель / не отрегулирован датчик положения распредвала

P0342 Низкий показатель датчика положения распредвала

P0343 Высокий показатель датчика положения распредвала

P0344 Неисправность датчика положения распредвала

P0350 Неисправность в первичной/вторичной цепи катушки зажигания

P0351 Неисправность в первичной/вторичной цепи катушки зажигания A

P0352 Неисправность в первичной/вторичной цепи катушки зажигания B

P0353 Неисправность в первичной/вторичной цепи катушки зажигания C

P0354 Неисправность в первичной/вторичной цепи катушки зажигания D

P0355 Неисправность в первичной/вторичной цепи катушки зажигания E

P0356 Неисправность в первичной/вторичной цепи катушки зажигания F

P0357 Неисправность в первичной/вторичной цепи катушки зажигания G

P0358 Неисправность в первичной/вторичной цепи катушки зажигания H

P0359 Неисправность в первичной/вторичной цепи катушки зажигания I

P0360 Неисправность в первичной/вторичной цепи катушки зажигания J

P0361 Неисправность в первичной/вторичной цепи катушки зажигания K

P0362 Неисправность в первичной/вторичной цепи катушки зажигания L

P0370 Неисправность сигнала А таймера

P0371 Число импульсов сигнала А таймера выше нормы

P0372 Число импульсов сигнала А таймера ниже нормы

P0373 Нестабильные импульсы сигнала А таймера

P0374 Нет импульсов сигнала А таймера

P0375 Неисправность сигнала B таймера

P0376 Число импульсов сигнала B таймера выше нормы

P0377 Число импульсов сигнала B таймера ниже нормы

P0378 Нестабильные импульсы сигнала B таймера

P0379 Нет импульсов сигнала B таймера

P0380 Неисправность в цепи А подогрева свечи накаливания

P0381 Неисправность в цепи А индикатора подогрева свечи накаливания

P0382 Неисправность в системе рециркуляции выхлопных газов

P0385 Неисправность в цепи датчика B положения коленвала

P0386 Неправильный показатель / не отрегулирован датчик B положения коленвала

P0387 Низкий показатель датчика B положения коленвала

P0388 Высокий показатель датчика B положения коленвала

P0389 Неисправность датчика B положения коленвала

P0400 Неисправность в системе рециркуляции выхлопных газов

P0401 Слишком низкий расход в системе рециркуляции выхлопных газов

P0402 Слишком высокий расход в системе рециркуляции выхлопных газов

P0403 Неисправность в системе рециркуляции выхлопных газов

P0404 Неправильный показатель / не отрегулирован датчик системы рециркуляции выхлопных газов

P0405 Низкий показатель датчика А системы рециркуляции выхлопных газов

P0406 Высокий показатель датчика А системы рециркуляции выхлопных газов

P0407 Низкий показатель датчика B системы рециркуляции выхлопных газов

P0408 Высокий показатель датчика B системы рециркуляции выхлопных газов

P0410 Неисправность впускного коллектора

P0411 Неправильно отрегулирован расход во впускном коллекторе

P0412 Неисправность в цепи клапана А впускного коллектора

P0413 Разомкнута цепь клапана А впускного коллектора

P0414 Короткое заземление в цепи клапана А впускного коллектора

P0415 Неисправность в цепи клапана B впускного коллектора

P0416 Разомкнута цепь клапана B впускного коллектора

P0417 Короткое заземление в цепи клапана B впускного коллектора

P0418 Неисправность в цепи реле А впускного коллектора

P0419 Неисправность в цепи реле B впускного коллектора

P0420 Слишком низкая производительность катализатора (bank 1)

P0421 Слишком низкая производительность катализатора при прогреве (bank 1)

P0422 Слишком низкая производительность катализатора (bank 1)

P0423 Слишком низкая производительность катализатора при прогреве (bank 1)

P0424 Слишком низкая температура катализатора при прогреве (bank 1)

P0430 Слишком низкая производительность катализатора (bank 2)

P0431 Слишком низкая производительность катализатора при прогреве (bank 2)

P0432 Слишком низкая производительность катализатора (bank 2)

P0433 Слишком низкая производительность катализатора при прогреве (bank 2)

P0434 Слишком низкая температура катализатора при прогреве (bank 2)

P0440 Неисправность в системе контроля за отводом паров топлива

P0441 Неправильно отрегулирован расход в системе контроля за отводом паров топлива

P0442 Небольшая утечка в системе контроля за отводом паров топлива

P0443 Неисправность в цепи контрольного клапана системы контроля за отводом паров топлива

P0444 Разомкнута цепь контрольного клапана системы контроля за отводом паров топлива

P0445 Короткое замыкание в цепи контрольного клапана системы контроля за отводом паров топлива

P0446 Неисправность в цепи датчика вентиляции системы контроля за отводом паров топлива

P0447 Разомкнута цепь датчика вентиляции системы контроля за отводом паров топлива

P0448 Короткое замыкание в цепи датчика вентиляции системы контроля за отводом паров топлива

P0449 Неисправность в цепи соленоида системы контроля за отводом паров топлива

P0450 Неисправность датчика давления системы контроля за отводом паров топлива

P0451 Неправильный показатель / не отрегулирован датчик давления системы контроля за отводом паров топлива

P0452 Низкий показатель датчика давления системы контроля за отводом паров топлива

P0453 Высокий показатель датчика давления системы контроля за отводом паров топлива

P0454 Неисправность датчика давления системы контроля за отводом паров топлива

P0455 Значительная утечка в системе контроля за отводом паров топлива

P0460 Неисправность в цепи датчика уровня топлива

P0461 Неправильный показатель / не отрегулирован датчик уровня топлива

P0462 Низкий показатель датчика уровня топлива

P0463 Высокий показатель датчика уровня топлива

P0464 Неисправность датчика уровня топлива

P0465 Неисправность в цепи датчика расхода продувки

P0466 Неправильный показатель / не отрегулирован датчик расхода продувки

P0467 Низкий показатель датчика расхода продувки

P0468 Высокий показатель датчика расхода продувки

P0469 Неисправность датчика расхода продувки

P0470 Неисправность в цепи датчика давления выхлопных газов

P0471 Неправильный показатель / не отрегулирован датчик давления выхлопных газов

P0472 Низкий показатель датчика давления выхлопных газов

P0473 Высокий показатель датчика давления выхлопных газов

P0474 Неисправность датчика давления выхлопных газов

P0475 Неисправность в цепи контрольного клапана давления выхлопных газов

P0476 Неправильный показатель / не отрегулирован контрольный клапан давления выхлопных газов

P0477 Низкий показатель контрольного клапана давления выхлопных газов

P0478 Высокий показатель контрольного клапана давления выхлопных газов

P0479 Неисправность контрольного клапана давления выхлопных газов

P0480 Неисправность в цепи 1 вентилятора

P0481 Неисправность в цепи 2 вентилятора

P0482 Неисправность в цепи 3 вентилятора

P0483 Неисправность вентилятора

P0484 Ток перегрузки в цепи вентилятора

P0485 Неисправность в цепи заземления вентилятора

P0500 Неисправность в цепи датчика скорости

P0501 Неправильный показатель / не отрегулирован датчик скорости

P0502 Низкий показатель датчика скорости

P0503 Высокий или нестабильный показатель датчика скорости

P0505 Неправильно отрегулирован холостой ход

P0506 Обороты холостого хода ниже нормы

P0507 Обороты холостого хода выше нормы

P0510 Неисправность концевика дроссельной заслонки

P0520 Неисправность в цепи датчика давления масла

P0521 Неправильный показатель / не отрегулирован датчик давления масла

P0522 Низкое напряжение датчика давления масла

P0523 Высокое напряжение датчика давления масла

P0530 Неисправность в цепи датчика давления охлаждающей жидкости кондиционера

P0531 Неправильный показатель / не отрегулирован датчик давления охлаждающей жидкости кондиционера

P0532 Низкий показатель датчика давления охлаждающей жидкости кондиционера

P0533 Высокий показатель датчика давления охлаждающей жидкости кондиционера

P0534 Утечка охлаждающей жидкости кондиционера

P0550 Неисправность в цепи датчика давления в гидроусилителе руля

P0551 Неправильный показатель / не отрегулирован датчик давления в гидроусилителе руля

P0552 Низкий показатель датчика давления в гидроусилителе руля

P0553 Высокий показатель датчика давления в гидроусилителе руля

P0554 Неисправность датчика давления в гидроусилителе руля

P0560 Неправильно отрегулировано напряжение системы

P0561 Напряжение системы нестабильно

P0562 Низкое напряжение системы

P0563 Высокое напряжение системы

P0565 Неисправность сигнала включения системы круиз-контроля

P0566 Неисправность сигнала выключения системы круиз-контроля

P0567 Неисправность сигнала продолжения движения системы круиз-контроля

P0568 Неисправность сигнала установки скорости системы круиз-контроля

P0569 Неисправность сигнала торможения системы круиз-контроля

P0570 Неисправность сигнала ускорения системы круиз-контроля

P0571 Неисправность в цепи переключателя торможения A системы круиз-контроля

P0572 Низкий показатель переключателя торможения A системы круиз-контроля

P0573 Высокий показатель переключателя торможения A системы круиз-контроля

P0574 Неисправность системы круиз-контроля

P0575 Неисправность системы круиз-контроля

P0576 Неисправность системы круиз-контроля

P0576 Неисправность системы круиз-контроля

P0578 Неисправность системы круиз-контроля

P0579 Неисправность системы круиз-контроля

P0580 Неисправность системы круиз-контроля

P0600 Неисправность при связи с системой

P0601 Память блока управления (ROM)

P0602 Программная ошибка блока управления

P0603 Ошибка в постоянной памяти (KAM) блока управления

P0604 Ошибка в памяти (RAM) блока управления

P0605 Ошибка в памяти (ROM) блока управления

P0606 Неисправность процессора PCM

P0608 Неисправность датчика VSS «A» блока управления

P0609 Неисправность датчика VSS «B» блока управления

P0620 Неисправность в цепи управления генератора

P0621 Неисправность в цепи лампы «L» генератора

P0622 Неисправность в блоке «F» генератора

P0650 Неисправность в цепи индикаторной лампы неисправностей (MIL)

P0654 Неправильно отрегулированы обороты двигателя

P0655 Неисправность в цепи лампы прогрева двигателя

P0656 Неисправность в цепи датчика уровня топлива

P0700 Неисправность в системе контроля трансмиссии

P0701 Неправильно отрегулирована система контроля трансмиссии

P0702 Электрическая система контроля трансмиссии

P0703 Неисправность в цепи датчика B уменьшения крутящего момента при торможении

P0704 Неисправность в цепи датчика сцепления

P0705 Неисправность в цепи датчика трансмиссии (PRNDL)

P0706 Неправильный показатель / не отрегулирован датчик трансмиссии

P0707 Низкий показатель датчика трансмиссии

P0708 Высокий показатель датчика трансмиссии

P0709 Неисправность датчика трансмиссии

P0710 Неисправность в цепи датчика температуры трансмиссионной жидкости

P0711 Неправильный показатель / не отрегулирован датчик температуры трансмиссионной жидкости

P0712 Низкий показатель датчика температуры трансмиссионной жидкости

P0713 Высокий показатель датчика температуры трансмиссионной жидкости

P0714 Неисправность датчика температуры трансмиссионной жидкости

P0715 Неисправность в цепи датчика оборотов турбины

P0716 Неправильный показатель / не отрегулирован датчик оборотов турбины

P0717 Нет сигнала от датчика оборотов турбины

P0718 Неисправность датчика оборотов турбины

P0719 Низкий показатель цепи датчика B уменьшения крутящего момента при торможении

P0720 Неисправность в цепи датчика частоты вращения вала

P0721 Неправильный показатель / не отрегулирован датчик частоты вращения вала

P0722 Нет сигнала от датчика частоты вращения вала

P0723 Неисправность датчика частоты вращения вала

P0724 Высокий показатель цепи датчика B уменьшения крутящего момента при торможении

P0725 Неисправность в цепи датчика оборотов двигателя

P0726 Неправильный показатель / не отрегулирован датчик оборотов двигателя

P0727 Нет сигнала от датчика оборотов двигателя

P0728 Неисправность датчика оборотов двигателя

P0730 Неправильно отрегулирована коробка передач

P0731 Неправильно отрегулирована 1 передача

P0732 Неправильно отрегулирована 2 передача

P0733 Неправильно отрегулирована 3 передача

P0734 Неправильно отрегулирована 4 передача

P0735 Неправильно отрегулирована 5 передача

P0736 Неправильно отрегулирована задняя передача

P0740 Неисправность в цепи муфты сцепления

P0741 Неправильно отрегулирована муфта сцепления

P0742 Повреждена муфта сцепления

P0743 Повреждение электрической цепи муфты сцепления

P0744 Неисправность в цепи муфты сцепления

P0745 Неисправность в цепи соленоида давления

P0746 Неправильно отрегулирован соленоид давления

P0747 Поврежден соленоид давления

P0748 Повреждение электрической цепи соленоида давления

P0749 Неисправность соленоида давления

P0750 Неисправность переключателя А соленоида

P0751 Неправильно отрегулирован переключатель А соленоида

P0752 Повреждение переключателя А соленоида

P0753 Повреждение электрической цепи переключателя А соленоида

P0754 Неисправность переключателя А соленоида

P0755 Неисправность переключателя B соленоида

P0756 Неправильно отрегулирован переключатель B соленоида

P0757 Повреждение переключателя B соленоида

P0758 Повреждение электрической цепи переключателя B соленоида

P0759 Неисправность переключателя B соленоида

P0760 Неисправность переключателя C соленоида

P0761 Неправильно отрегулирован переключатель C соленоида

P0762 Повреждение переключателя C соленоида

P0763 Повреждение электрической цепи переключателя C соленоида

P0764 Неисправность переключателя C соленоида

P0765 Неисправность переключателя D соленоида

P0766 Неправильно отрегулирован переключатель D соленоида

P0767 Повреждение переключателя D соленоида

P0768 Повреждение электрической цепи переключателя D соленоида

P0769 Неисправность переключателя D соленоида

P0770 Неисправность переключателя E соленоида

P0771 Неправильно отрегулирован переключатель E соленоида

P0772 Повреждение переключателя E соленоида

P0773 Повреждение электрической цепи переключателя E соленоида

P0774 Неисправность переключателя E соленоида

P0780 Неисправность переключателя

P0781 Неисправность 1-2 переключателей

P0782 Неисправность 2-3 переключателей

P0783 Неисправность 3-4 переключателей

P0784 Неисправность 4-5 переключателей

P0785 Неисправность соленоида

P0786 Неправильный показатель / не отрегулирован соленоид

P0787 Низкий показатель датчика соленоида

P0788 Высокий показатель датчика соленоида

P0789 Неисправность соленоида

P0790 Неисправность в цепи переключателя в режим normal

P0801 Неисправность в цепи контроля системы Reverse Inhibit

P0803 Неисправность в цепи соленоида переключателя 1-4

P0804 Неисправность в цепи контрольной лампы переключателя 1-4

P1106 Высокое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)

P1107 Низкое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)

P1111 Высокое напряжение в цепи датчика температуры воздуха на впуске (IAT)

P1112 Низкое напряжение в цепи датчика температуры воздуха на впуске (IAT)

P1114 Низкое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)

P1115 Высокое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)

P1121 Высокое напряжение в цепи датчика положения дроссельной заслонки (TP)

P1122 Низкое напряжение в цепи датчика положения дроссельной заслонки (TP) P1133 Датчик 1 HO2S

P1134 Таймер включения датчика HO2S

P1200 Цепь управления форсункой

P1336 Не считывается показатель датчика положения коленвала (CKP)

P1350 Bypass Line Monitor

P1361 Низкое напряжение в цепи контроля зажигания (IC)

P1374 Изменение частоты датчика положения коленвала (CKP)

P1380 Неисправность в системе – невозможно считать данные

P1406 Регулировка датчика системы рециркуляции выхлопных газов (EGR)

P1441 Расход в системе отвода паров топлива (EVAP) только для автомобиля Chevrolet

P1441 Расход в системе отвода паров топлива (EVAP) только для автомобиля Oldsmobile

P1554 Цепь обратной связи с системой круиз-контроля

P1570 Обрыв цепи иммобилизатора

P1600 Нет связи с иммобилизатором; Reprogram or Replace Electronic Control Unit (ECM)

P1602Пропадание напряжения контроллера;Модуль контроля детонации

P1603 Ошибка EEPROM

P1604 Устройство контроля детонации

P1605 Устройство контроля детонации

P1606 Устройство контроля детонации

P1612 Ошибка сброса процессора

P1626 Потеря сигнала от топливной системы

P1629 Не поступает сигнал от топливной системы

P1635 Цепь 5 вольт, только для автомобиля Oldsmobile

P1635 Цепь 5 вольт, только для автомобиля Chevrolet

P1639 2 цепь 5 вольт, только для автомобиля Oldsmobile

P1639 2 цепь 5 вольт, только для автомобиля Chevrolet

P1641 Контрольная цепь индикаторной лампы неисправностей (MIL)

P1651 Контрольная цепь 1 реле вентилятора, только для автомобиля Oldsmobile

P1651 Контрольная цепь 1 реле вентилятора, только для автомобиля Chevrolet

P1652 Контрольная цепь 2 реле вентилятора, только для автомобиля Oldsmobile

P1652 Контрольная цепь 2 реле вентилятора, только для автомобиля Chevrolet

P1654 Контрольная цепь реле кондиционера (A/C)

P1655 Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Oldsmobile

P1655 Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Chevrolet

P1662 Цепь системы круиз-контроля

P1663 Контрольная лампа перезарядки

P1671 Контрольная лампа замены масла

P1672 Контрольная лампа низкого уровня масла

P1675 Контрольная цепь соленоида системы отвода паров топлива (EVAP)

В данной статье рассматривается применение кодов DTC при диагностике электрических датчиков.


Понимание основных электрических правил и работы электрических цепей датчиков позволяют механикам эффективно диагностировать достаточно сложные системы компьютерного управления. Но из-за миниатюрных соединителей и проводов порой довольно сложно измерить напряжение в разъеме с помощью диагностических щупов.

К счастью, автомобильный сканер, цифровой мультиметр и комплекта перемычек (соединительных проводов) облегчает решение данной задачи.



Лучше всего начинать любой процесс диагностики с проверки жалобы клиента и диагностики кодов DTC. Но механик должен понимать, каким образом возникают коды DTC и какими должны быть напряжения блока управления. Также ему следует проверить наличие подтягивающего и стягивающего резисторов PU и PD. Они всегда размещены в сигнальной цепи блока управления, а не на линии опорного напряжения 5-В датчика или нулевого опорного напряжения. Датчики активного сопротивления, подключенные к «массе» (нулевому опорному сигналу), работают совместно с подтягивающим резистором PU в сигнальной линии. С другой стороны, датчики, подключенные к напряжению 5-В, работают совместно со стягивающим резистором PD.

Диагностика переключателей входов



Все коды DTC появляются при возникновении определенных неисправностей. Переключатели, в том числе выключатель тормозной педали, обычно выдают минимальное или максимальное напряжение (0 или напряжение источника). С большинством переключателей входов связаны два кода DTC: низкое входное напряжение цепи переключателя или высокое входное напряжение цепи переключателя. Кроме того, согласно запрограммированной логике модуль способен выдавать коды DTC при возникновении определенных условий.



Например, педаль тормоза нельзя нажимать длительное время при разгоне автомобиля. Код P0719, соответствующий низкому входному напряжению цепи выключателя педали тормоза, отображается, если блок PCM фиксирует напряжение 0В на входе в течение некоторого времени при ускорении автомобиля. Эта логика запрограммирована в ЭБУ.

На рис. 1 представлена схема электроцепи выключателя педали тормоза, которую можно разделить на три части: электроцепь до выключателя, электроцепь после выключателя и схема выключателя. Обычно, 12В фиксируется блоком PCM, если педаль тормоза отпущена. Появление напряжения 0В может быть вызвано обрывом цепи перед выключателем, перегоранием предохранителя из-за короткого замыкания на «массу» цепи между блоком PCM и предохранителем. Если предохранитель исправен, необходимо искать обрыв в цепи.



Механик проверяет каждый компонент или провод на наличие обрыва, но поиск компонента или разъема, как известно, требует времени. Наиболее удобно проверить целостность цепи в разъеме выключателя. После данной проверки вольтметром можно проверить участок цепи с обрывом. В зависимости от источника тока напряжение до выключателя должно быть высоким. Если это так, то обрыв находится между выключателем и блоком управления. После проверки всех трех частей электроцепи следует обратиться к диагностике блока PCM.


Диагностика датчиков активного сопротивления

Normal – Исправное состояние
Open (Sensor Circuit High Voltage) – Обрыв (высокое напряжение в цепи датчика)
Shorted (Sensor Circuit Low Voltage) – Короткое замыкание (низкое напряжение в цепи датчика)

Рис. 2



Как отмечалось ранее, блок управления фиксирует максимальное и минимальное допустимое напряжение переключателей входов. В отличие от них, датчики с активным сопротивлением активизируют коды DTC, если блок управления фиксирует максимальное или минимальное допустимое напряжение в течение определенного промежутка времени (см. рис. 2).



Коды, соответствующие высоким напряжением в цепях датчиков, например, код P0118 для датчика температуры охлаждающей жидкости двигателя (ECT), возникает в том случае, если блок PCM определяет выходное напряжение 4,92В или выше не менее 2 секунд. Эта неисправность сопровождается чрезвычайно низкой температурой, которую регистрирует автомобильный сканер.


Напротив, коды, соответствующие низким напряжениям в цепях датчиков, например, код P0117 для того же датчика ECT, появляются в том случае, если блок PCM фиксирует напряжение 0,08В или ниже в течение 2 секунд. Автосканер в этом случае показывает чрезмерно высокую температуру.



Также встречается тип «условного» кода, например, P0128 – неисправность системы охлаждения. Подобные коды отображаются, если ЭБУ фиксирует какое-либо нарушение логики процесса. Блок PCM запрограммирован таким образом, что температура охлаждающей жидкости должна нарастать со временем после запуска двигателя. По сигналам датчика температуры впускного воздуха (IAT) и другим рабочим условиям блок PCM рассчитывает температуру охлаждающей жидкости двигателя.



Конструктивно датчик ECT выполнит таким образом, что его сопротивление увеличивается при снижении температуры охлаждающей жидкости. Это приводит к нарастанию электрического потенциала (напряжения) на входе датчика. Поэтому обрыв или чрезмерно высокое сопротивление цепи способно вызвать напряжение 4,92В и более, фиксируемое блоком.

В этом случае сканер показывает очень низкую температуру охлаждающей жидкости двигателя (см. рис. 3). Несмотря на то, что цифровой мультиметр можно использовать для диагностики обрывов и высоких сопротивлений в цепи, лучше всего воспользоваться сканером и перемычками (соединительными проводами). По аналогии с диагностикой цепей переключателей здесь также необходимо разделить цепь на три участка: цепь до и после датчика, сам датчик.

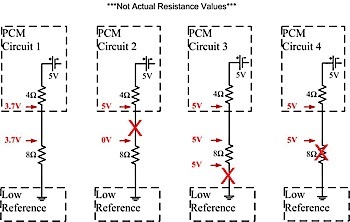

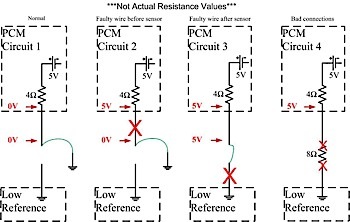

Для локализации места обрыва или высокого сопротивления в цепях датчиков можно выполнить следующие действия:



1. Отсоединить разъем датчика и проверить сопротивление датчика. Этот прием позволяет механику локализовать проблему в датчике, проводке и блоке PCM. Датчик необходимо заменить, если его сопротивление слишком высокое (OL) или находится за пределами допустимых значений.

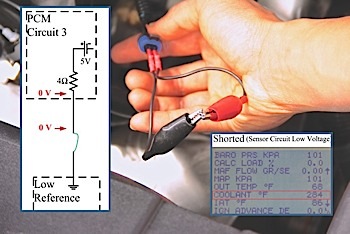

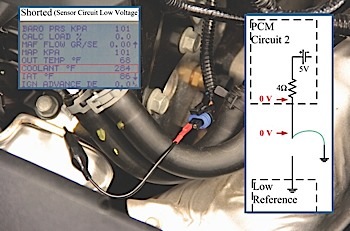

2. Далее с помощью перемычки замкнуть провод датчика на массу (см. рис. 4). Из-за отрицательного напряжения на контакте блок PCM регистрирует напряжение, которое не превышает 0,08В и сканер показывает чрезвычайно высокую температуру. Если сканер не показывает очень высокую температуру, неисправность находится между датчиком и блоком PCM, см. рис. 5 (схема 2).



4. После проверки датчика и проводки следует протестировать контакты датчика или блока PCM

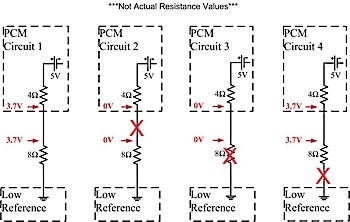

Если возникает подозрение на короткое замыкание на массу, механик отключает разъем датчика и разъем блока PCM, вставляет перемычку в контакт разъема сигнального провода и проверяет наличие замыкания на «массу». Омметр должен показывать «OL». И опять же, блок PCM необходимо диагностировать в последнюю очередь после тщательной проверки других компонентов цепи.

Механику в общем-то необязательно знать, как устроен блок управления. Ему гораздо важнее понимать, как работает цепь датчика, знать рабочий диапазон его напряжений и условия появления кодов DTC.

Видео: 🏃💨 Subway Surfers — Official Launch Trailer 2021.

DTS, или Digital Theater Sound, — это формат объемного звука, который использует несколько каналов, чтобы предоставить пользователю преимущества многоканального и стереоконтента.

Формат DTS использует цифровой интерфейс, максимизируя пропускную способность данных, чтобы обеспечить подключение через цифровой аудиовыход SPDIF к звуковой системе с поддержкой DTS, преобразовывая стереофонический контент в 7.1-канальный звук.

Если вы испытываете трудности с неработающим звуком DTS в Windows 10, перед тем, как опробовать решения, необходимо рассмотреть или проверить несколько вещей:

• Проверьте марку и модель вашего компьютера
• Проверьте, не влияет ли проблема, касающаяся внутренних динамиков, на внешние динамики

Это связано с тем, что проблема со звуком DTS может быть вызвана неправильной настройкой аудиоустройств или настройками звука.

Мы понимаем неудобства, вызванные проблемами со звуком, поэтому мы делимся возможными решениями, которые вы можете использовать, чтобы вернуть звук DTS на ваше устройство Windows 10 или компьютер.

Как получить звук DTS с ПК

Решение 1. Запустите средство устранения неполадок аудио, чтобы устранить проблему со звуком DTS

Выполните следующие шаги, чтобы выполнить это:

• Щелкните правой кнопкой мыши Пуск
• Выберите панель управления
• Перейти к просмотру опцией в правом верхнем углу
• Нажмите на стрелку вниз и выберите Большие значки.
• Нажмите Устранение неполадок

• Нажмите « Просмотреть все» на левой панели.
• Найдите Воспроизведение аудио
• Запустите средство устранения проблем с воспроизведением аудио (открывает всплывающее окно — следуйте инструкциям)

Вы не можете открыть панель управления? Посмотрите на это пошаговое руководство, чтобы найти решение.

Обновите сеть и аудиодрайверы для Windows 10 из диспетчера устройств вручную, удалив, а затем переустановив их с веб-сайта производителя.

Как переустановить драйверы:

• Щелкните правой кнопкой мыши Пуск
• Выберите диспетчер устройств
• Найдите контроллеры звука, видео и игр
• Нажмите, чтобы развернуть список
• Щелкните правой кнопкой мыши на звуковой карте.
• Нажмите Удалить

• Загрузите последний установочный файл аудио драйвера с сайта производителя
• Установите аудио драйвер

Дайте нам знать, если это сработало. В противном случае попробуйте следующее решение.

Решение 2. Установите звук DTS, чтобы устранить проблему со звуком DTS

Если вы получили сообщение об ошибке, в котором говорится, что программное обеспечение DTS несовместимо, попробуйте установить его в совместимом режиме в Windows 10.

Вы также можете установить драйверы версии Windows 8 или 8.1 в режиме совместимости, если у вас нет драйверов, совместимых с Windows 10. Вот как установить драйверы в режиме совместимости:

• Перейти на сайт производителя
• Загрузите обновленный драйвер
• Щелкните правой кнопкой мыши на загруженном установочном файле драйвера
• Выберите Свойства
• Нажмите вкладку Совместимость
• Установите флажок Запустить эту программу в режиме совместимости
• Нажмите раскрывающийся список и выберите предыдущую версию операционной системы.
• Нажмите Ok
• Установите звуковой драйвер DTS

Это сработало? Если нет, попробуйте следующее решение.

Решение 3. Запустите средство устранения неполадок оборудования и устройств, чтобы устранить проблему со звуком DTS

Если у вас возникли проблемы с недавно установленным устройством или оборудованием на вашем компьютере, запустите средство устранения неполадок с оборудованием и устройствами, чтобы решить эту проблему.

Это проверяет наличие часто возникающих проблем и гарантирует, что любое новое устройство или оборудование правильно установлено на вашем компьютере. Вот как это сделать:

• Щелкните правой кнопкой мыши Пуск
• Выберите панель управления
• Перейти к просмотру опцией в правом верхнем углу
• Нажмите на стрелку вниз и выберите Большие значки.
• Нажмите Устранение неполадок
• Нажмите « Просмотреть все» на левой панели.
• Нажмите Оборудование и устройства
• Нажмите Далее

Следуйте инструкциям для запуска устранения неполадок оборудования и устройств. Устранитель неполадок начнет обнаруживать любые проблемы.

Решение 4. Установите обновления Windows для устранения проблемы со звуком DTS

Для исправного компьютера вам необходимо постоянно обновлять Windows с помощью последних обновлений системы и драйверов. Это также помогает решить любые проблемы или трудности, с которыми вы можете столкнуться.

Вот как проверить и установить Центр обновления Windows (вручную)

• Перейти к началу
• В поле поиска введите Обновления Windows

• Нажмите на Настройки обновлений Windows в результатах поиска.
• Нажмите Проверить обновления
• Установите последние обновления Windows

Если это не работает, попробуйте следующее решение.

Если вы не можете открыть приложение «Настройка», ознакомьтесь с этой статьей, чтобы быстро решить проблему.

Решение 5. Обновите драйвер, чтобы устранить проблему со звуком DTS

Вы также можете попробовать обновить драйвер, выполнив следующие действия:

• Щелкните правой кнопкой мыши Пуск
• Выберите Run
• Тип мск
• Нажмите Enter
• Выберите Аудио входы и выходы, чтобы расширить список
• Щелкните правой кнопкой мыши аудиоустройство высокой четкости
• Выберите Обновить драйвер
• Перезагрузите компьютер, чтобы проверить, исчезла ли проблема

Если это не решает проблему, попробуйте удалить драйвер, щелкнув правой кнопкой мыши драйвер аудиоустройства высокой четкости, а затем перезагрузите компьютер.

Система автоматически установит драйвер после перезагрузки компьютера.

Решение 6. Отключите улучшения звука, чтобы устранить проблему со звуком DTS

• Нажмите Пуск
• Введите Звук в поле поиска
• Выберите Sound Control Panel
• Перейти на вкладку «Воспроизведение»
• Щелкните правой кнопкой мыши Устройство по умолчанию
• Выберите Свойства
• На вкладке « Улучшения » выберите « Отключить все улучшения».

Если это не работает, выберите « Отмена», затем на вкладке «Воспроизведение» выберите другое устройство по умолчанию и установите флажок «Отключить все улучшения», а затем попробуйте снова протестировать звук. Сделайте то же самое для каждого устройства по умолчанию.

Решение 7. Установите устройство по умолчанию для устранения проблемы со звуком DTS

Это применимо при подключении к аудиоустройству через кабель USB или HDMI, поэтому вам необходимо установить устройство по умолчанию.

Для этого нажмите Пуск, введите Звук, чтобы открыть панель управления звуком . На вкладке « Воспроизведение » выберите устройство, затем выберите « По умолчанию» .

Решение 8. Проверьте кабели и громкость, чтобы устранить проблему со звуком DTS

Вы также можете попробовать эти шаги ниже:

• Проверьте подключение динамика и наушников на наличие ослабленных кабелей или наличие неправильного разъема.
• Проверьте уровень мощности и громкости, затем попробуйте включить все регуляторы громкости
• Проверьте ваши громкоговорители и / или приложения на регуляторы громкости, так как некоторые имеют свои собственные
• Подключите через другой порт USB
• Убедитесь, что ваши колонки работают, отсоединив наушники

Дайте нам знать, если какое-либо из вышеуказанных решений сработало для вас.

Источник

Исправлено: обновление DTS Sound для Windows 10 —

Пользователи Windows 10, которые установили обновление Creators, не могут получить доступ к настройкам Dolby в своих системах. Система DTS перестает работать внезапно. Хотя вы видите Dolby Digital Live (DDL) или другие настройки Dolby, включенные в настройках звука, вы можете воспроизводить только стереоканалы. При воспроизведении звука в формате HD появляется сообщение «Этот формат не поддерживается». Кроме того, вы не слышите звук при попытке воспроизвести диск Blu-ray с многоканальным звуком.

Проблема с доступом к DTS может быть вызвана различными причинами. Некоторые эксперты говорят, что Microsoft не включила медиапроигрыватель и потоковые технологии в свою последнюю сборку Windows 10, и вам необходимо загрузить отдельный пакет, чтобы использовать функции потоковой передачи звука и мультимедиа высокой четкости. Причина введения ОС Windows без медиаплеера и потоковых функций связана с огромными штрафами, которые ЕС наложил на Microsoft несколько лет назад за недобросовестную деловую конкуренцию. Поскольку обновления Creators вносят несколько изменений в систему, старые аудиодрайверы HDMI и High Definition становятся несовместимыми с обновленной системой Windows 10.

Существуют разные способы решения проблемы. В этой статье мы перечислили несколько решений, которые работали для пользователей, которые столкнулись с той же проблемой после установки обновлений для Windows 10 Creators. В зависимости от первопричины проблемы Dolby Access, одно из приведенных ниже решений может решить проблему и заставить ваш DTS снова работать.

Решение 1. Установите пакет компонентов Windows Media

Многие пользователи, столкнувшиеся с проблемой DTS, смогли решить проблему, загрузив Windows Media Feature Pack из этого ссылка на сайт. Установите Media Feature Pack и включите DTS, выполнив следующие действия

1. Идти к Начните Меню
2. Тип Настройки звука в строке поиска
3. Нажмите на Изменить системные звуки в результатах поиска

4. Перейдите на вкладку «Воспроизведение», выберите Компьютерные колонки (High Definition Audio Device), который выбран в качестве устройства по умолчанию)
5. Нажмите свойства


6. В разделе «Использование устройства» выберите «Используйте это устройство (включить)»
7. Нажмите Применять


8. Нажмите Хорошо

Решение 2. Сделайте аудиоустройство высокой четкости вашим выходом по умолчанию

У вас может быть несколько аудиоустройств высокой четкости; например, колонки и наушники. Следуйте приведенным ниже инструкциям, чтобы сделать динамики или наушники аудиоустройством по умолчанию.

1. открыто Стартовое меню
2. Тип Настройки звука в строке поиска
3. Нажмите на Изменить системные звуки в результатах поиска
4. Щелкните правой кнопкой мыши на предполагаемый Аудиоустройство высокого разрешения в списке
5. Нажмите Установить как устройство по умолчанию

Решение 3. Обновите драйверы аудио высокой четкости

1. Идти к Стартовое меню
2. Тип Диспетчер устройств в поле поиска и выберите его из результатов
3. В окне диспетчера устройств перейдите к Звуковые, видео и игровые контроллеры и расширить его
4. Выберите свою звуковую карту и щелкните по ней правой кнопкой мыши
5. Выбрать свойства
6. Выберите Водитель табуляция
7. Выбрать Обновить Водитель или щелкните правой кнопкой мыши и выберите Обновить

8. Выбрать Автоматический поиск обновленного программного обеспечения драйвера.

9. Если Windows не находит новый драйвер, попробуйте поискать последнюю версию драйвера на веб-сайте производителя звуковой карты.

Решение 4. Установите универсальный аудиодрайвер Windows

Если производитель вашей звуковой карты не выпустил новый драйвер, совместимый со сборкой Windows 1703, вы можете попробовать установить общий звуковой драйвер Windows. Многие пользователи смогли решить проблему со звуком с помощью этого трюка.

1. Идти к Стартовое меню
2. Тип Диспетчер устройств в поле поиска и выберите его из результатов
3. В окне диспетчера устройств перейдите к Звуковые, видео и игровые контроллеры и расширить его
4. Выберите свою звуковую карту и щелкните по ней правой кнопкой мыши
5. Выбрать Обновить драйвер
6. Выбрать Просмотрите мой компьютер для программного обеспечения драйвера
7. Выбрать Позвольте мне выбрать из списка драйверов устройств на моем компьютере
8. Выбрать Аудиоустройство высокого разрешения и выберите следующий и следуйте инструкциям, чтобы установить его

Решение 5. Если ничего не работает, вернитесь к предыдущей сборке

Если вы не можете обойтись без DTS или Dolby Access, мы рекомендуем вам вернуться к предыдущей сборке, пока Microsoft не выпустит исправление или исправление для решения этой проблемы.

Переходя к предыдущей сборке, вы откладываете все обновления, которые были установлены после установки обновлений Creators. Помните, что если вы вернетесь к предыдущей сборке, вы потеряете изменения в любых настройках, а также можете потерять приложения, которые были установлены после установки обновления Creators. Чтобы вернуться к предыдущей сборке, выполните следующие действия.

1. открыто Стартовое меню
2. Идти к Настройки -> Обновить Безопасность -> Восстановление
3. Ищу Вернуться к предыдущей версии Windows 10
4. Нажмите Начать кнопка под «Вернуться к предыдущей версии Windows 10» раздел
5. Если ваше устройство Windows не подключено к источнику питания, вы получите инструкцию по подключению к компьютеру.
6. Нажмите Закрыть и подключите устройство Windows к Power
7. Вам будет предложено указать причину возврата к предыдущей сборке, выберите любую причину из списка и нажмите следующий
8. в Проверить наличие обновлений окно, соблизывание Нет, спасибо
9. В Что тебе нужно знать окно, щелчок следующий
10. В Не получить Locked Out окно, нажмите следующий
11. В Спасибо за попытку этой сборки окно, нажмите Вернуться к предыдущей сборке
12. Процесс возврата начнется. После завершения процесса компьютер перезагрузится, и вы вернетесь к предыдущей сборке, которая была до установки обновления Creators.

Источник

Индикация кода диагностики неисправности (DTC)

1. Присоедините закороченый разъем SCS к сервисному разъему на откидной панели со стороны пассажира.
2. Включите замок зажигания ON(II), но не запускайте двигатель.

ПРИМЕЧАНИЕ: не нажимайте на педаль тормоза, когда включаете замок зажигания.

3. Запишите последовательность миганий лампы индикатора ABS. Частота миганий указывает код (DTC)
4. Выключите замок зажигания (OFF) и снимите закороченный разъем SCS.

ПРИМЕЧАНИЕ: лампа индикатора неисправности (MIL) будет гореть после того, как двигатель запущен, если разъем SCS останется присоединен.

5. Выполните стирание DTC.

Условие для индикации DTC

• Автомобиль остановлен.
• SCS разъем присоединен до того, как включен замок зажигания ON(II).
• Педаль тормоза не нажата.
• Закороченный разъем SCS не отсоединен во время обслуживания.

Индикация DTC прекращается и блок управления ABS выполняет запрограммированную функцию, если по крайней мере одно из следующих условий удовлетворено:

• Автомобиль не остановлен.
• Блок управления ABS получает нормальный сигнал от диагностического тестера.
• Разъем SCS отсоединен во время обслуживания.

• Когда замок зажигания включен ON(II), индикатор ABS загорается для проверки лампы. Не рассматривайте это как DTC.
• Блок управления ABS может запоминать все DTC.
• Новый код DTC не запоминается, когда блок управления ABS уже запомнил такой же код DTC.
• Если DTC не запомнен, лампа индикатора ABS продолжает гореть.

Очистка DTC (стирание)

1. Присоедините закороченный разъем SCS к диагностическому разъему в откидной панели со стороны пассажира.
2. Нажмите педаль тормоза.
3. Включите замок зажигания ON(II), удерживая педаль тормоза, но не запускайте двигатель. Лампа индикатора ABS погаснет через две секунды.
4. После того как лампа индикатора погаснет, отпустите педаль тормоза. Лампа индикатора загорится через четыре секунды.
5. После того, как лампа индикатора загорится, нажмите педаль тормоза опять. Лампа индикатора снова погаснет через четыре секунды (педаль тормоза нажата).
6. После того, как лампа индикатора погаснет, снова отпустите педаль тормоза.
7. После четырех секунд, лампа индикатора загорается дважды с интервалом в 0.3 секунды и DTC стерто.
8. Подтвердите указание DTC и проверьте, что DTC стерлось.

ПРИМЕЧАНИЕ: Всегда выполняйте эти этапы. Если отсоедините короткий разъем SCS и/или работа педали тормоза в соответствии указанием лампы индикатора, DTC не стерто.

Условие для очистки DTC

• — Автомобиль остановлен.
• — Закороченый разъем SCS присоединен перед тем, как замок зажигания включен ON(II).
• — Педаль тормоза нажата до того, как замок зажигания включен ON (II).
• — Закороченный разъем SCS не отсоединен во время обслуживания.
• — Очистка DTC прерывается и блок управления ABS выполняет запрограммированную функцию, если по крайней мере одно из следующих условий удовлетворенно.
• — Автомобиль не остановлен.
• — Закороченный разъем SCS отсоединен во время обслуживания.
• — Блок управления ABS получает нормальный сигнал из тестера диагностики ABS.
• — Педаль тормоза не работает в соответствии с указанием лампы индикатора.
• — Очистка DTC законченна.

Диаграмма симптом-деталь

Код диагностики не исправности (DТС)	Лампа индикатора ABS	Диагностика/симптом	Стадия диагностики	Местонахождение неисправности	Возможная причина
Первоначальная диагностика	Кроме управления ABSе	Во время управления ABS	Во время предупреждения
DTC отсутствует	OFF	Лампа индикатора ABS не загорается при включении замка зажигания ON(II).						-Разрыв в цепи питания для лампы индикатора ABS. -Перегорела лампа накаливания индикатора ABS. -Разрыв в цепи WARN (кроме модели EU). -Неисправен блок управления ABS.
	ON	Лампа индикатора ABS не гаснет при запуске.						-Разрыв в цепи IG2. -Разрыв в цепи +В. -Замыкание на корпус в цепи WARN (кроме модели EU). -Разрыв и/или замыкание на корпус в цепи WALP (кроме модели EU). -Неисправен блок управления ABS.
11	ON *3	Датчик колеса (разрыв/ замыкание на корпус/ замыкание на питание).	о	о	о	о *1	FR	-Разрыв, замыкание на корпус и/или замыкание на питание в цепи датчика колеса. -Неисправен датчик колеса. -Неисправен блок управления ABS.
13	FL
15	RR
17	RL
12	ON *3	Датчик колеса/ генератор импульсов. (Зазубрена шестерня генератора импульсов/шум)		о	о	о *2	FR	-Замыкание на цепь (0) датчика колеса в цепи (1) датчика колеса. -Зазубренна шестерня генератора импульсов. -Неисправен блок управления ABS.
14	FL
16	RR
18	RL
31	ON	Соленоид (разрыв/замыкан ие на корпус/замыкание на питание /заедает).	о	о	о		FR-IN	-Разрыв, замыкание на корпус и/или замыкание на питание в управляющей цепи соленоида. — Разрыв в цепи СОМ. -Разрыв в соленоиде. -Неисправен блок управления ABS.
32	FR-OUT
33	FL-IN
34	FL-OUT
35	RR-IN
38	RR-OUT
37	RL-IN
38	RL-OUT
51	ON	Блокировка двигателя		о	о			-Разрыв в цепи питания двигателя. -Разрыв в цепи GND двигателя. -Неисправен двигатель насоса. -Неисправен блок управления ABS.
52	ON	Двигатель зависает выключенным		о	о			-Разрыв в цепи СОМ, PMR и/или МСК. -Разрыв и/или перегорел предохранитель в цепи питания подкапотного ящика предохранителей и реле ABS. -Неисправно реле двигателя насоса. -Неисправен блок управления ABS.
53	ON	Двигатель зависает включенным		о				-Замыкание на корпус в цепи PMR. -Замыкание на питание в цепи питания двигателя насоса. -Неисправно реле двигателя насоса. -Неисправен блок управления ABS.
54	ON	Главное реле заедает на OFF.	о	о	о			-Разрыв, замыкание на питание и/или перегорел предохранитель в цепи В1 или В2. -Замык. на корпус и/или замыкание на питание в цепи СОМ. -Неисправен блок модулятора. -Неисправен блок управления ABS.
61	ON	Напряжение зажигания (низкое напряжение/ высокое напряжение).	о	о	о	о		-Соединение батареи 24В для запуска двигателя. -Неисправна система зарядки. -Разрыв в цепи IG2. -Неисправен бок управления ABS.
81	ON	CPU	о	о	о	о		-Внутренний фактор(ы) может быть причиной неисправности. -Неисправен блок управления ABS.

• *1 Если сбой системы произошел по определению DTC 54 и/или 81, блок управления ABS не определяет неполадку.
• *2 Если сбой системы призошел по определению DTC 54, 81 и/или 11-18, блок управления ABS не определяет неполадку.
• *3 Если DTC 11 -18 был определен во время движения, лампа индикатора продолжает гореть до тех пор, пока подтверждение того, что неполадка не существует не будет выполнено проверкой датчика колеса после того, как замок зажигания включен на ON.
