Ошибки подключения глубинного насоса

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
  • Чтобы устранить влияние магистрали, опустите всасывающий патрубок в бочку рядом с насосом. Если давление поднимается нормально, виновата трасса и ее вам надо либо герметизировать на стыках, либо прокладывать более толстые трубы или спрямлять существующую (меньше колен и соединений).
  • Чтобы проверить герметичность всасывающей магистрали, после отключения станции некоторое время понаблюдайте за манометром. Если при закрытых кранах давление падает — утечка в системе. Если нет — система герметична.

• Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
  • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  • Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
  • Проверяем давление в гидроаккумуляторе. Для этого снимаем пластиковую крышку, под ней ниппель (типа велосипедного). Подключаем манометр, проверяем давление. Оно обычно в пределах 1-1,5 атм. Стравливаем или накачиваем (велосипедным или автомобильным насосом, прикрученным к тому же ниппелю) чтобы оно было в норме.
  • Регулируем реле давления. Подобрав параметры, должны получить нормально работающую систему.

• Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
• Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
• Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

• Зеркало воды опустилось и насос тянет воду пополам с воздухом. Решение в этом случае простое — опустить патрубок или сам насос ниже.
• Трубопровод стал негерметичным и воздух поступает через одно или несколько соединений. Устранение — проверка соединений и восстановление герметичности.


Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Причины неисправностей насосной станции и их устранение своими руками

Насосная станция — сердце системы водоснабжения дачи или частного дома. Это простое, но функциональное, способное обеспечить хорошее давление устройство можно приобрести в розничной продаже, выбрав оптимальную по характеристикам модель. Насосные станции при правильной установке надежны, стабильны, не требуют периодического обслуживания. Однако сбои в их работе неизбежно происходят со временем. Знать неисправности насосной станции и способы их устранения необходимо каждому владельцу подобного оборудования. В некоторых случаях вполне реально провести ремонт самостоятельно.

Что такое насосная станция

Насосная станция — это комплекс из насоса, гидроаккумулятора-компенсатора и автоматики управления. Такая система способна:

• подавать воду в сеть дома и поддерживать в ней требуемый уровень давления;
• обеспечивать регулировку напора для подачи воды на второй этаж или удовлетворения максимального уровня потребления;
• защищать систему труб от гидроударов, способных привести к разрушению частей водопровода;
• хранить внутри гидроаккумулятора некоторый запас жидкости, который пригодится при отключении энергопитания или исчерпании источника воды.

Конкретное инженерное решение насосной станции может быть различным. К примеру, для глубоких скважин применяется погружной насос. При отборе воды из неглубокого колодца используется поверхностный нагнетатель. Объем гидроаккумулятора может быть разным, в зависимости от параметров потребления, рассчитываемых для частного дома.

Автоматика и средства безопасности

Чтобы понять, как быстро диагностировать и устранять неисправности, нужно знать о средствах контроля насосной станции и принцип ее работы.

1. В причины выхода из строя насоса входит грязь и механические взвеси. Поэтому на подающем патрубке обязательно устанавливается фильтр грубой очистки.

2. Чтобы не возникло проблемы, когда станция не качает воду — необходимо монтировать на подающей трубе клапан обратного хода. Он не даст воде уйти назад в скважину и предотвратит попадание воздуха в рабочий контур.

3. Манометр — основной прибор для контроля работы станции и состояния водопроводной сети. Установленный на выходной трубе, он показывает давление и позволяет провести мгновенную оценку.

4. Регулировка параметров давления производится соответствующим реле. Оно входит в список узлов гидроаккумулятора и отвечает за включение и отключение двигателя нагнетателя.


Работает все достаточно просто. При начальном пуске насос накачивает воду в гидроаккумулятор. Внутри него расположена мембрана, резиновая груша. Наполняясь водой и расширяясь, она сжимает воздух в емкости. Датчик контролирует растущее давление. При достижении настроенного уровня реле отключает насос. Манометр при этом показывает давление, которое достигнуто в водопроводе. Когда внутри дома открывается кран, вода поступает в сеть, отбираясь из груши гидроаккумулятора. При падении давления ниже настроенного предела реле активирует насос, и цикл повторяется.

Неисправности и методы их устранения

К сожалению, со временем насосная станция может начать работать в нештатном режиме. Избежать этого невозможно, так как вечных материалов не существует, постоянно происходят процессы окисления и утечек, вдобавок, в узлах станции в ходе эксплуатации накапливается грязь. Если водопроводная система стала работать плохо, следует не спеша проверить состояние насосного узла и устранить недостатки, с которыми можно справиться самостоятельно.

Насос не включается

Причин того, что насос не отвечает на пусковые команды и не запускается, может быть несколько.

1. Проверяется состояние питающей сети. Оценивается целостность силового кабеля (не должно быть протертостей изоляции, переломов).
2. Тестируется напряжение в сети. При пониженном насос не работает.
3. Проверяется качество соединения контактных групп (розетки, работоспособность защитных автоматов).

Если проверки показали, что все в порядке, а чистка контактов не принесла результата, проблема может быть в работе датчика давления: он не срабатывает. Блок контроля гидроаккумулятора частично разбирается, проверяется состояние реле (контакты, пружины), при необходимости детали очищаются от коррозии и грязи.

Если насос не запускается после проведенных мероприятий, проблема может быть в сгорании обмоток. Такой ремонт в домашних условиях провести не удастся.

Двигатель издает гул, но насос не запускается

При длительном простое станции ее владелец может столкнуться с ситуацией, когда при включении насос гудит, но не качает. Причина в залипании крыльчатки турбины, ее прикипании к корпусу. Устраняется данная неполадка следующим образом.

1. Станция отключается от электросети, необходимо перекрыть входные и выходные патрубки.
2. При помощи дренажа необходимо слить воду из подающей системы.
3. Производится частичная разборка насосной станции.
4. Крыльчатка проворачивается вручную или снимается.
5. Рекомендуется снять крыльчатку с насосной станции, чтобы тщательно очистить внутренние поверхности корпуса и саму деталь.

Совет! После долгого простоя могут потерять свои свойства и другие функциональные элементы. Если уже пришлось разобрать станцию, рекомендуется проверить, не требуется ли замена сальника, частей системы герметизации.

Насосная станция работает рывками, не держит давление

При частом включении и выключении насоса (работает рывками), а также когда станция не держит давление, стоит искать источник проблемы в узле гидроаккумулятора и трубопроводах. Причин может быть несколько:

• нарушение герметизации;
• малое давление воздуха в корпусе гидроаккумулятора;
• уход воды из системы через обратный клапан;
• протечки, когда резиновый элемент поврежден.

Последняя проблема в списке диагностируется проще всего. Если при ослаблении золотникового или ниппельного отвода контроля давления на гидроаккумуляторе из него идет вода, а не воздух — значит, нужно поменять грушу. При долговременной эксплуатации резина (в том числе из-за химического состава воды и примесей в ней) теряет гибкость и может треснуть.

Как именно делается замена груши, стоит узнать из документации к конкретной модели гидроаккумулятора. Отдельные производители могут применять отличные друг от друга системы герметизации, предусматривать уникальную схему установки элементов и конструкцию мембраны.

Совет! Перед таким ремонтом нужно приобрести или заказать грушу для конкретной модели гидробака.

Контроль параметров гидроаккумулятора

Если же с грушей все в порядке, и при открытии контрольного отвода из него идет воздух, нужно проверить правильность параметров гидроаккумулятора. Обратное давление в корпусе бака проверяется манометром. Его присоединяют к золотниковому или ниппельному отводу гидробака. В случае, когда нет давления на уровне 1.5 – 1.8 атм, его необходимо отрегулировать. Обычно значение, показываемое манометром, меньше. Воздух нужно закачать при помощи компрессора или велосипедного насоса непосредственно через контрольный отвод.

Сбои работы обратного клапана

Еще одна причина падения давления и работы станции рывками — нарушение функций обратного клапана, установленного на подводящей трубе. Этот узел требуется очистить, проверить его работоспособность. При невозможности ремонта нужно делать замену, после чего заново проводить все пусконаладочные работы для станции.

Протечки и утечки

Последняя причина рывковой работы — протечки и утечки. Чтобы убедиться в отсутствии водных протечек, проверяют все соединения подводящих и отходящих труб. Если недостатков не обнаружено — значит, проблема в гидроаккумуляторе и утечке воздуха. Проверка герметичности корпуса проводится следующим образом:

• разводится мыльный раствор;
• на проблемные точки конструкции (линии приваривания установочных элементов, на места с потертостями, следами коррозии) наносится мыльная эмульсия;
• определяются места утечки.

Совет! Ликвидировать точки утечки рекомендуется при помощи сварочного аппарата. Однако если учесть, что такой ремонт насосной станции своими руками требует специального оборудования и навыков, найденные отверстия можно закрыть составом типа «холодная сварка».

Насос не набирает давление или не отключается автоматически

Проблемы несоответствия давления заданным параметрам и отсутствие отключения всегда связаны с работой реле контроля гидробака. На элементах данного узла откладываются соли, его контактные группы со временем могут окислиться.

Если насос не набирает давление, но отключается автоматически — реле можно перерегулировать, не имея навыков разбора и чистки контактов. Это делается перебором положения регулятора и контроля показателей давления по установленному на выходе станции манометру. В случае, когда нагнетатель долго не отключается, рекомендуется заменить реле. Если этого сделать невозможно, станцию нужно отсоединить от сети, частично разобрать блок контроля и тщательно очистить все элементы конструкции датчика. Рекомендуется обращать особое внимание на следы коррозии. От них можно избавиться при помощи специальных средств.

Важно! Эксплуатировать станцию, которая не выключается автоматически, крайне нежелательно. Это может привести к весьма скорому выходу ее функциональных элементов из строя или быстрой поломке двигателя насоса, частей турбины.

Причиной того, что падает давление, или насос часто включается в системах с подъемом воды из глубины с поверхностным нагнетателем, могут быть проблемы с эжектором. Этот узел имеет диффузор из пластика, на который крайне негативно влияют примеси в воде. При его поломке эжектор не закачивает воду, а насос не может самостоятельно справиться с поставленной задачей. Для проверки состояния диффузора и других элементов весь узел необходимо разобрать. Ремонт сводится к замене сломанных деталей либо к тщательной чистке и обратной сборке.

Станция не качает воду

Причиной того, что станция перестала качать воду, может быть ее банальное отсутствие в патрубке подачи. Первым делом проверяют, погружен ли заборный шланг в источник жидкости. Также оценивают состояние фильтра на его конце.

Если все в порядке, проверяют состояние обратного клапана. Этот узел из-за накопленной грязи может не открываться и блокировать доступ воды в систему станции. Минимальный ремонт обратного клапана заключается в его разборке и тщательной очистке. Если отдельные элементы конструкции имеют деформации или повреждения – узел необходимо заменить целиком.

Самая сложная и доставляющая неприятности поломка – выработка помпы. Крыльчатка и корпус изнашиваются в ходе эксплуатации под абразивным действием механических примесей в воде. При этом падает максимальное давление подачи, а при некоторых критических показателях износа – насос перестает качать воду.

Осмотреть крыльчатку, замерить зазор между нею и корпусом, оценить степень износа можно только после разборки насоса. Если в ходе такой инспекции обнаружено превышение допустимых параметров (приведенных в паспорте к устройству), поврежденные части механизма следует заменить.

В самых сложных случаях придется менять корпус, что при определенных конструкциях насоса может быть большой проблемой, требующей для своего устранения навыков, знаний, денежных средств.

Воздух в насосной станции

Еще одна причина того, что насосная станция не подает воду или не включается при срабатывании датчика предотвращения холостого хода – наличие воздуха в подающем трубопроводе. Для ликвидации такой проблемы еще на этапе установки оборудования требуется предусмотреть патрубок для принудительного заполнения системы. Пока входной патрубок не заполнен водой – станция не будет работать. В некоторых случаях можно воспользоваться простой методикой: вытащить подающий шланг, поднять его конец выше точки установки насоса и залить в него воду вручную.

Совет! Чтобы не сталкиваться с проблемой попадания воздуха в насосную станцию, рекомендуется покупать модель с так называемым самовсасывающим насосом. В ней предусмотрен узел автоматического заполнения подающей магистрали, без вмешательства человека.

Что делать, если насосная станция замерзла

В качестве заключения стоит коснуться вопроса реанимации насосной станции. Несмотря на четкие инструкции по эксплуатации оборудования только в теплом помещении, ситуации, когда замерзла насосная станция, случаются. Вода может превратиться в лед:

• внутри подводной трубы в дом, на границе промерзания почвы;
• в подводящих патрубках, идущих от скважины или колодца;
• в части трубопровода, непосредственно примыкающего к насосу:
• в самых сложных случаях – внутри механики насоса.

Если при инспекции состояния труб и насосной станции обнаружены трещины металла, пластика, элементов конструкции, ремонт сводится к разборке оборудования, части сети водопровода и замене поврежденных деталей, труб. Однако жидкость при замерзании не сразу разрывает металл, и есть ненулевые шансы спасти оборудование.

Важно! Перед работами по разморозке станцию нужно отсоединить от водопроводной сети, по возможности открыть запорную арматуру либо развинтить фланцы проблемного участка, создавая точки схода расширяющейся воды.

Порядок действия с трубами зависит от их типа, а также имеющихся в наличии средств и инструментов. Подводы можно разморозить кипятком, стальные трубы прогреть паяльной лампой. Процесс роста температуры должен быть постепенным, чтобы не вызвать повреждений резким изменением.

Совет! Перед тем, как поливать трубы кипятком, их следует обмотать тканью и пролить прохладной водой. Паяльной лампой нужно начинать действовать осторожно, медленно повышая интенсивность воздействия.

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания. Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт.

Трубы можно отогреть нагревательным кабелем, который нетрудно приобрести в любом магазине, торгующим электрическими системами отопления. Обмотав замерзший участок и подав на кабель напряжение в 220В, можно быстро и пожаробезопасно разморозить систему. Хорошие результаты применения такого способа наблюдаются и при работе с механикой насоса.

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

• установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
• эксплуатировать станцию только при положительной температуре;
• не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
• использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
• не допускать перегибов труб;
• предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Купил дом с готовой системой водоснабжения. Все работало, как положено, но потом появились рывки давления, воздух в кранах, насосная станция перестала выключаться. Помучился с месяц и решил поменять станцию целиком. Купил надежную дорогую Грундфос Скала. Неделю было получше, чем раньше, а потом и с ней начались проблемы. Насосная станция работает рывками, периодически выдает ошибку на дисплее. Не знаю, что делать.

Такой рассказ я услышал от заказчика, когда приехал к нему на помощь.

Понимая, что причин для такого поведения насосной станции немного, я начал с самой очевидной и доступной — обратного клапана.

Далее я расскажу, что и как я делал, а вы можете использовать этот рассказ, как инструкцию. Дочитайте до конца. Причина была найдена неожиданно, даже для меня.

#1. Обратный клапан

Поскольку водоснабжение велось от колодца, не составило никакого труда достать трубу с обратным клапаном. Понадобилась лестница, лом и газовый ключ. Спустился на два метра ниже уровня земли и оказался возле входа трубы в колодец.

Разобрал угол ПНД, вынул трубу и поднял наверх. Соответственно, на другом конце этой трубы установлен обратный клапан.

Почему я начал с этого узла системы водоснабжения? Да потому, что очень часто зависание обратного клапана приводит к рывкам в работе насосной станции. А само зависание клапана происходит из-за попадания под него песка, глины или камней.

Бывает конечно, что ломается пружина клапана или направляющая, но тогда клапан просто встает поперек корпуса. В результате, скачки давления и рывки воды в кранах.

В общем, обратный клапан оказался рабочим, но старым. Пришлось поменять, раз уж достали его из колодца.

Вопрос, почему насосная станция работает рывками, пока не решен. Двигаюсь дальше по системе. На очереди, следующая причина.

#2. Реле давления

Поскольку к моему приезду у Заказчика установлена насосная станция Грундфос «Скала-2», то как такового реле давления в привычном виде у него нет. Оно встроено в сам насос, как и реле сухого хода и датчик протока и еще несколько блоков управления и защиты. В любой непонятной ситуации, станция сама себя может проверить и если нужно, отключить.

Всегда нужно проверять, как работает насосная станция, т.е, действуем методом исключения. Открутил подводящие и напорные шланги, опустил их в ведро с водой и запустил станцию. Как и ожидалось, работает ровно, без каких либо рывков и отключений. Значит, реле давления и другие датчики исправны и нужно проверять воздух в гидроаккумуляторе. Но в этой модели насосной станции проверять нечего, он внутри и если нет сбоев в работе, значит он цел и выполняет свою функцию.

Как мне рассказали, предыдущая насосная станция, была заменена по той же причине — работала рывками. К счастью, ее не выкинули и она ждала своего часа, где-то в бане. Она нравилась хозяевам, даже больше чем навороченная «Скала-2». И хоть старая насосная станция была той же фирмы, принцип работы насоса на ней, был совершенно другим.

На ней было реле давления, гидроаккумулятор и выглядит она, как множество других, обычных станций. Я прекрасно знаю, как работает насосная станция в любой конфигурации и сборке, могу по звуку определить наличие воды внутри, услышать нагрузку насоса. Поэтому, когда Заказчик попросил установить старую вместо новой, я не сопротивлялся и быстро поменял.

В конце концов, это просто насос для перекачки воды с подключенными к нему реле, клапанами и гидроаккумулятором. Кстати, следующим этапом проверки был именно он!

#3. Гидроаккумулятор

Как оказалось, в баке старой насосной станции, не было воздуха и никто не знал, что нужно проверять этот момент регулярно. Потому что, когда нет воздуха в гидроаккумуляторе, насосная станция работает рывками, реле постоянно щелкает, включая и выключая насос. Такие щелчки часто приводят к поломке насоса.

К счастью, тут насос выдержал и накачав воздух в бак с помощью компрессора, я запустил насосную станцию в работу. И все загудело, заработало. Без рывков и сбоев. К сожалению и без воды. Кстати, как и сколько качать воздуха, читайте тут.

Не смотря на стабильную работу насосной станции, хороший уровень воды в колодце, из крана слышались только плевки воздуха.

Проблема водоснабжения и пути ее возможного решения, непредсказуемы. Только большой опыт работы с различными системами, позволяет мне оставаться спокойным и последовательно, шаг за шагом искать причины неисправности насосной станции. Итак, следующий этап.

#4. Труба

Следующим этапом проверки методом исключения, был водопровод. Пришлось все разобрать и проверять целостность трубы.

Конечно при смене насосов я убедился, что обратный клапан работает и проверил что бы в доме, вода стояла под самым краем трубы. Иначе, насосная станция не закачает воду.

Иногда бывает, что все с виду все в норме — вода стоит в трубе, станцию наполнил, а в кранах, сухо. Так случается, когда в трубе водопровода есть небольшая трещина или скол.

Как уходит вода из системы, вы никогда не увидите, а вот под давлением или при разряжении, эта трещина увеличится и в систему попадет воздух.

Когда водопровод лежит в земле годами, трещина, это самый крайний случай. Чаще, подсос воздуха или сброс воды из системы происходит через соединения водопровода. Поэтому, нужно следить за местами соединений, протягивать, при необходимости, менять.

Если у вас водопровод проложен трубой из металлопласта, то постарайтесь всасывающую часть сделать вообще без соединений, а те соединения, что после насосной станции, регулярно протягивайте. Этот материал наиболее подвержен влиянию температуры.

Соединения труб из ПНД, тоже требуют внимания. Часто при сборке водопровода теряются или ломаются уплотнительные кольца фитинга. И внешне может быть все в порядке, а внутри, неплотное соединение.

Еще эти резиновые кольца, стареют и после нескольких циклов разбора-сбора, теряют свои уплотнительные свойства. Например, когда вы разбираете систему водоснабжения на зиму.

Поскольку у меня уже было все разобрано, я решил проверить трубу воздухом. Так сказать, опрессовать систему. Мне нужно было накрутить резьбу для соединения с компрессором и заглушить другой конец. Потом накачать воздух в трубу и наблюдать по манометру за движением стрелки. Если давление падает, значит есть куда уходить воздуху. Значит есть трещина или другая причина.

Пятая причина рывков насосной станции

Проверяя методом исключения возможные причины, я держал в голове пятую — забитая труба. Как правило, труба забивается со стороны колодца, засасывая оттуда глину или песок. Со временем, песок или глина оседают на обратном клапане и создают пробку в трубе.

Трубу в колодце я проверил, там все было чисто. Оставалось проверить трубу до дома. Это несложно. Лей воду в воронку в доме и смотри, как она течет, в колодце.

Что бы вставить воронку в трубу, мне необходимо вынуть греющий кабель из трубы. Кабель установлен через металлический тройник и зажат резиновым уплотнителем на входе.

Я снимаю уплотнитель, пытаюсь вынуть кабель, но тщетно. Кабель не двинулся. Пришлось открутить тройник целиком вместе с кабелем и таким образом вытащить кабель из трубы. Правда проверку трубы на запор, пришлось отложить. Тройник с кабелем, который был у меня в руке, ответил на все мои вопросы, почему насосная станция работает рывками.

Когда я увидел тройник изнутри, у меня все сошлось. Дело в том, что в проходе тройника была щель размером в пять миллиметров, а вокруг кабеля, вообще все заросло. И это был не песок и не глина в чистом виде, а какое то вещество, напоминающее старый пластилин. Очень старый.

Видимо, в тройнике из черного метала постепенно собралась грязь из колодца, а напряжение греющего кабеля и тепло вокруг него повлияли так, что все это превратилось в пластилин и перекрыло проход воде. Да так, что и давление не сбивало и проток не смывал. И естественно, вода не могла проходить полным напором сквозь такое отверстие. Станция не получала то, что ей нужно, выплевывала воду рывками.

В общем, поменял я тройник и все заработало, как положено. Вот так я провел ревизию системы водоснабжения, пока выяснял, почему насосная станция работает рывками.

Резюме

Конечно, я потратил на поиск и устранение неисправности почти целый день. Но параллельно, я провел профилактический осмотр всей системы водоснабжения. Если вам лень проводить такой осмотр, вы можете сделать все гораздо быстрее. Просто следуйте моим указаниям ниже. Да и видео расскажет что-нибудь интересное:

И так, если насосная станция работает рывками:

1. Отключите станцию от электросети, перекройте кран входа воды в дом и наблюдайте за давлением воды по манометру. Если давление падает, значит обратный клапан не исправен или что-то не так с трубой и соединениями. Если стрелка манометра стоит на месте, то переходите дальше по списку.

2. Сбросьте давление воды и проверьте наличие воздуха в гидроаккумуляторе. Воздушный манометр должен показывать не менее 1 Бар. Этого хватит, чтоб проверить работоспособность мембраны бака.  Если есть давление и из ниппеля не льется вода, то все в порядке. Идем дальше.

1. Открутите вводной шланг насосной станции от трубы колодца. Возьмите емкость с водой и опустите в нее свободный конец шланга. Включите насосную станция в сеть. Краны всех смесителей должны быть закрыты. Посмотрите, как работает станция.

   Если все хорошо и станция работает ровно, без рывков и отключается как положено, откройте кран ближайшего смесителя и выкачайте воду из емкости. В кране ровная напорная струя, отключайте станцию и ищите пробку в подводящей трубе.

На этом все. С рывками разобрались. Не забудьте скачать мою книгу «5 секретов скважины на воду». В ней подробно описано, как правильно создать систему водоснабжения и пользоваться долго и без нервов.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

• неисправности с реле давления;
• разгерметизация водопровода или утечка воды в самом приборе;
• выход из строя электросхемы;
• слишком низкое или высокое напряжение в сети;
• сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

Насосная станция ВИХРЬ АСВ-370/20Ч предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.

Технические характеристики

Мощность:	370 Вт
Объем гидроаккумулятора:	20 литров
Максимальная глубина всасывания:	9 метров
Высота подъема воды:	30 метров
Производительность:	45 л/мин
Диаметр входного отверстия:	1 дюйм
Диаметр входного отверстия:	1 дюйм
Максимальное количество включений в час:	20
Допустимая концентрация твердых частиц:	150 г/м3
Температура воды:	0…+50 °С
Напряжение:	220…230 В
Частота:	50 Гц
Тип насоса:	поверхностный
Защита от сухого хода:	нет
Материал корпуса насоса:	чугун
Тип электродвигателя:	асинхронный, однофазный
Потребляемый ток:	1,7 А
Класс защиты:	IP44
Гарантийный срок эксплуатации:	12 месяцев

Принцип работы АСВ-370/20Ч

Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.

Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.

График напорных характеристик

Преимущества

• Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
• Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
• Автоматическое включение и выключение станции.
• Наличие металлической резьбы на входном и выходном отверстиях.
• Специальные крепления насосной станции для дополнительной устойчивости.

Комплектация

Насосная станция:	1 шт
Паспорт:	1 шт
Упаковка:	1 шт

Документация

Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор. Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам. Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.

Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.

Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.

Насос качает рывками очень часто включается выключается

Чтобы устранить эту неисправность, нужно проделать следующее:

Обратить внимание на манометр, который находится на блоке автоматики. Если стрелка манометра поднимается до того давления, на которое была настроена станция (при этом насос отключится), потом резко падает до момента включения, то здесь могут быть следующие причины: нет давления воздуха в гидробаке. На заводе в бак накачивается азот до давления в 1.5 атм

Иногда из-за коррозии в корпусе бака появляются трещины, и давление долго не держится. Нужно найти утечку и заделать трещину (например, «холодной сваркой»). Проверить давление воздуха в гидробаке можно, подключив к ниппелю манометр (хотя бы автомобильный). Давления в баке может быть и не обязательно из-за появления трещины, а просто по непонятным причинам воздух ушёл. Тогда не нужно доводить себя до заворота мозгов в поисках несуществующих трещин, а просто накачайте воздух насосом (собственно, с этого следует и начинать); разрыв диафрагмы, разделяющей в баке воздух и воду. Проверить это можно через ниппель: если из ниппеля течёт вода, значит, диафрагма повреждена; не работает реле давления. которое управляет включением насоса

На заводе в бак накачивается азот до давления в 1.5 атм. Иногда из-за коррозии в корпусе бака появляются трещины, и давление долго не держится. Нужно найти утечку и заделать трещину (например, «холодной сваркой»). Проверить давление воздуха в гидробаке можно, подключив к ниппелю манометр (хотя бы автомобильный). Давления в баке может быть и не обязательно из-за появления трещины, а просто по непонятным причинам воздух ушёл. Тогда не нужно доводить себя до заворота мозгов в поисках несуществующих трещин, а просто накачайте воздух насосом (собственно, с этого следует и начинать); разрыв диафрагмы, разделяющей в баке воздух и воду. Проверить это можно через ниппель: если из ниппеля течёт вода, значит, диафрагма повреждена; не работает реле давления. которое управляет включением насоса.

Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

• пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
• пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

• Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки – ее застревание.
• Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

Не происходит забор воды насосом

Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

• из электросети выключается насосная станция;
• производится слив воды из водяного бака;
• измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
• накачивается воздух в систему водоснабжения.
• заливается вода в станцию;
• присоединяется к сети с контролем давления.

Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Правила обслуживания оборудования

Чтобы не возникало проблем с тем, что водонасосная станция не работает или не подает воду в систему, за ней нужно регулярно ухаживать.

Основные правила обслуживания станций:

1. Ежедневно необходимо протирать корпус насоса. Также нужно проверять состояние сальников и герметичность соединений.
2. Необходимо еженедельно проверять надежность креплений всех элементов системы. Осматривается изоляция цепей электродвигателя и проверяются измерительные приборы.
3. Каждый месяц нужно подтягивать сальники, вентили и задвижки, проверять центровку валов, а также добавляется масло в насос, приводы и шпиндели.
4. Раз в полгода необходимо разбирать запорно-регулирующую систему. При этом нужно проверить все элементы на целостность и смазать их.
5. Ежегодно необходимо разбирать сам насос. Все его элементы проверяют на целостность, очищаются от старой смазки и покрываются новой.

При таком регулярном обслуживании водонасосная станция прослужит очень долго. Благодаря этому вы сможете вовремя заметить и устранить все неисправности.

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

• не хватает силы насоса;
• нет воды в пустоты газокольцевого насоса;
• большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

• установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
• износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.

Виды насосных станций

Со встроенным эжектором

Насосные станции подразделяются по типу рабочего процесса, они бывают с эжектором и без. Основной принцип работы внутреннего эжектора заключается в том, что объем жидкости поднимается благодаря созданному разряжению. Правда, подобные модели имеют очень высокую цену, но благодаря своей конструкции могут подавать жидкость с глубины от 20 до 45 м.

Насосная станция со встроенным эжектором

Данное оборудование имеет высокую производительность, но из-за этого и гораздо больший уровень шума. Поэтому установку его следует производить в подсобном помещении или, по возможности, за пределами дома.

С выносным эжектором

Такие насосы погружаются в скважину вместе с двумя трубами. По первой трубе вода подается в эжектор, что и приводит к образованию всасывающей струи. Данный агрегат значительно проигрывает по своим характеристикам классическим эжекторным насосам. Кроме всего они боятся воздуха и песка в системе. Основным их преимуществом является то, что данный насос без особых проблем можно устанавливать дома, даже если ближайший колодец расположен на расстоянии 10-30 м.

Безэжекторные конструкции

В насосной станции без эжектора забор воды производится за счет специальной многоступенчатой конструкции, относящейся к гидравлической части. Это оборудование способно работать почти бесшумно и с существенно меньшим потреблением электроэнергии.

Проблемы и неисправности насосных станций и их исправление

В процессе эксплуатации водяных насосов происходят разные поломки. Чтобы качественно проводить ремонт насосных станций, необходимо знать, какие узлы чаще всего выходят из строя и как устранять неисправности. Какое бы оборудование не устанавливалось для частного дома, поломки всегда носят типичный характер.

Не отключается насосная станция, не набирает давление

Причины носят следующий характер:

1. Отсутствие воды в колодце. Допускать этого нельзя, потому что есть риск перегорания двигателя в результате его перегрева. Чтобы этого не произошло, требуется наличие датчика, который бы подавал команду на отключение.
2. Недостаточная проходимость магистрали. Причиной может служить малый диаметр труб, засор или потеря герметичности.
3. Поломка обратного клапана. Требуется его разборка и устранение неисправности.
4. Засорение фильтра. Необходима его прочистка или замена.
5. Окисление контактов реле. Прибор снимается и очищается от окалины.
6. Выработка крыльчатки насоса. Вода перестает подаваться вверх. Если заменить деталь возможности нет, требуется установка нового насоса.
7. Малое напряжение в сети. В результате не срабатывает реле. Необходимо подключение стабилизатора.

Ремонт насосной станции: часто включается

Частые включения негативно сказываются на работе аппарата. Причины могут заключаться в следующем:

1. Маленький объем гидроаккумулятора. Использование накопленной воды идет быстро. Из-за ее постоянной нехватки насосу приходится включаться чаще. Чтобы этого не происходило, допускается подключение дополнительной аккумулирующей емкости.
2. Неправильно выставленное реле. Частое включение происходит потому, что формирующееся давление в гидроаккумуляторе ниже выставленного на приборе.
3. Поломка обратного клапана. Отсутствует перекрытие воды, жидкость бесконтрольно уходит, напряжение водного потока в системе постоянно уменьшается.
4. Нарушение мембраны. Это приводит к резкому уменьшению напора при включении крана.
5. Не держит ниппель золотника гидроаккумулятора. Требуется его замена.

Воздух в воде

Присутствие воздуха в трубопроводе — явление постоянное, но большое его количество приводит к подаче жидкости через кран рывками.

Это происходит по следующим причинам:

1. Упал уровень воды в колодце и нижний шланг находится выше поверхности. Для устранения такой причины требуется просто опустить ниже патрубок, чтобы его нижняя часть полностью покрылась водой.
2. Потеря герметичности трубопровода. Через образовавшиеся щели идет подсос воздуха. Все стыковые соединения нуждаются в проверке. Найденные зазоры требуют устранения.

Насосная станция не включается

Если насосная станция не запускается, то обращают внимание на следующие факторы:

1. Напряжение. Если сеть не выдает нужных параметров, станция работать не будет.
2. Вышел из строя насос. В таком случае требуется его замена или ремонт.
3. Обрыв в шнуре. Нужно найти это место и устранить разрыв.
4. Окисление контактов. Требуется их зачистка.

Мотор гудит, но не качает воду, крыльчатка не вращается

Причины могут носить как электрический, так и механический характер.

1. Низкое напряжение.
2. Перегорание в клеммной колодке конденсатора. Определяется тестером и меняется в случае необходимости.
3. Засорился обратный клапан. Требуется его прочистка.
4. Заклинивание крыльчатки. Для этого насос поднимается на поверхность и производится попытка провернуть вал вручную. Если это не удается, агрегат разбирается и исследуется причина неполадки. В некоторых случаях она устраняется в домашних условиях, а иногда приходится обратиться к специалистам.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка
. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети
. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода
или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети
. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке
. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Следующий шаг

Вы проверили устройство на загрязнение и на электросистему, так почему насос не качает воду до сих пор? Теперь осмотрите и тщательно проверьте само устройство. В насосе есть фильтрующее устройство, которое может быть засорено. В этом случае прочистите его либо замените. Такая проблема засорения может встречаться и с обратным клапаном насосной станции.

Если все в порядке, то далее идет более неблагоприятный вариант. Если насос вдруг работал при том что в резервуаре не было жидкости, то датчик внутри устройства мог попросту перегореть из-за перегрева. В этом случае своими руками уже ничего не сделаешь. Не рекомендуется даже идти к специалисту, потому что водяной насос уже не будет показывать столько надежный результат, как в былые времена.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Любое электротехническое оборудование требует регулярного профилактического осмотра. Насос и полностью вся система подачи воды в этом вопросе очень капризные. Ведь сочетание электрики и жидкости – дело опасное. Да и оставить жилище или производство без ХВС тоже не хочется. Именно поэтому важно знать о неисправностях и неполадках автоматической водяной насосной станции для водоснабжения частного дома, их причинах и способах устранения, проводить обслуживание и ремонт основных поломок своими руками, а также понимать, как быть, если обратный клапан у домашнего водонапорного оборудования не работает или делает это с перебоями, подтекает бак, сломалась автоматика.

Особенности конструкции

Когда участок расположен в отдалении от магистрального водопровода, владельцы своего коттеджа находятся перед выбором – устанавливать обычный насос в колодце или обустраивать скважину. Если вопрос касается дачного домика, то может хватить небольшого объема воды, но для постоянного круглогодичного проживания семьи из 3-5 человек этого будет недостаточно. Тогда потребуется установка, включающая:

• Сам погружной или поверхностный электронасос. Это основной конструктивный узел, который отвечает за подъем жидкости из скважинного забоя на поверхность. К нему подключаются водопроводные трубы – ее край входит в один из отверстий пятивыводного штуцера.
• Гидроаккумулятор. Его также называют накопительным баком. Это металлический резервуар, который разделен мембранной грушей или диафрагмой. С одной стороны — воздушный клапан, в котором поддерживается 1,5 атмосферы, со второй — происходит закачка воды. И чем больше жидкости, тем выше давление воздуха.
• Обратный клапан. Он отвечает за то, чтобы вода, попавшая в насос, при его отключении не спускалась обратно вниз, в забой.
• Блок управления. Его также называют автоматикой, она состоит из реле и манометра. Два этих прибора контролируют уровень жидкости в гидробаке и давление в системе.
• Подвод электрического питания.

Устройство и особенности эксплуатации

Перечислим задачи, которые можно решить с помощью водостанции для дома, работающей без неисправностей:

• Сделать полную автоматизацию водоснабжения. Больше не потребуется вручную включать и отключать насос, проверять давление, а также уровень воды.
• Определить и настроить необходимый напор жидкости. Сделать его постоянным, независимым от высоты здания, от погодных условий и других показателей.
• Запастись чистой питьевой водой на случай отключения электроэнергии.
• Теперь водоснабжение будет полностью отдельным от магистрали, а значит, не будет перебоев во время аварий на линии.
• Продлить срок эксплуатации оборудования путем минимизации риска гидроударов – они могут быстро привести к неисправностям водонасосной станции.

В зависимости от возможностей и потребностей можно или купить уже готовую установку или сделать ее своими руками. В первом случае владелец получает устройство с гарантией как минимум на год, а также инструкцию по эксплуатации. Во втором – небольшую экономию, но увеличенный риск поломок. Однако иногда это целесообразно, например, когда глубина скважины очень большая, то лучше заменить поверхностную конструкцию на погружной насос.

Устройство системы таково, что все представленные выше элементы подключены друг к другу с помощью многовыходного штуцера. При монтаже мы рекомендуем оставить дополнительный выход, который можно закрыть заглушкой, для непредвиденных ситуаций. Гидробак будет соединен с одной стороны – с насосом, с другой – с водопроводной трубой, которая будет выводиться в дом, если конструкция сооружена вне его стен. Часто также можно монтировать систему в подвале. Это делает проще ремонт станции автоматического водоснабжения с гидроаккумулятором и регулярное обслуживание, а также избавляет от необходимости утеплять элементы. Один нюанс – это шум при работе, понадобится звукоизоляция.

Принцип действия оборудования

Если вы планируете самостоятельно ремонтировать аппарат, то вам нужно знать не только то, из чего он состоит, но и как действует. На самом деле в этом разобраться легко.

Есть насос, он обладает своими индивидуальными техническими характеристиками (мощностью, глубиной всасывания, скоростью перекачки рабочей жидкости – объем в единицу времени и т. д.). Для его работы необходимо электрическое питание, а также шланг. Все остальные детали только совершенствуют процесс перекачки.

Принцип работы домашней насосной станции и запчастей, которые могут приходить в неисправность, таков:

• Вода попадает не транзитом в кран, а сперва наполняет гидроаккумулятор. Его задача, что уже понятно из названия, – накапливать влагу. Для этого мембранная груша заполняется и растягивается, вбирая в себя столько рабочей среды, сколько заявлено максимальным объемом от производителя. Влияние на мембрану таково, что воздух в соседней камере начинает сжиматься, повышается давление. Когда оно доходит до определенных атмосфер (значения необходимо настраивать или пользоваться заводскими границами 1,4 и 2,8 бар), срабатывает реле. Оно размыкает электрический контур и, как результат, электронасос выключается – гидробак полон.
• Затем пользователи включают кран, душ, запускают стиральную или посудомоечную машину, начинают полив огорода. При этом открывается запорная арматура, воздух сильно давит на мембрану, в результате, вода выходит стабильным сильным напором. А когда в воздушной камере становится меньше, чем 1,4 бара (или иное значение, выставленное пользователем), то реле замыкает контур – включается насос.

Если случается ситуация, когда расходуется объем жидкости, превышающий накопленный литраж в емкости, тогда электронасос качает транзитом – из скважины и в кран без залива в гидробак. И только после перекрытия запорной арматуры наполняется гидроаккумулятор.

Причины неполадок: течет или не работает насосная станция

Наиболее распространены следующие погрешности, которые приводят к поломкам:

• Изначальная покупка некачественного оборудования. Например, стоит обратить внимание на ширину металлической прокладки гидробака возле входного клапана. А также на сварные швы и качество мембраны, на мощность насоса.
• Несовместимость оборудования. Избежать этого можно, если покупать сразу укомплектованные установки.
• Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту.
• Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества».
• Механические повреждения.
• Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне.

На самом деле главная причина – это отсутствие регулярного осмотра. Большинство проблем можно устранить еще на стадии начала развития, когда видны первые симптомы. Тогда это и эффективнее, и дешевле, и быстрее.

Как починить насосную станцию: виды неисправностей

Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.

Насос не отключается, давление не возрастает

В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:

• Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
• Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте компании «Вода Отечества».
• Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
• Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
• Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
• Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
• Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.

Слишком часто включается электронасос

Возможно, причина в следующем:

• Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
• У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
• Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
• Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.

Воздух в воде

Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.

Не включается

Отсутствие запуска может быть из-за:

• Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
• Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
• Окисленных контактов. Их достаточно просто зачистить.

Электронасос гудит, но не перекачивает воду

Возможные причины:

• Нестабильное напряжение – можно поставить стабилизатор.
• Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
• Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
• Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.

Работа с рывками

Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.

Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.

Вода поступает неравномерно

Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.

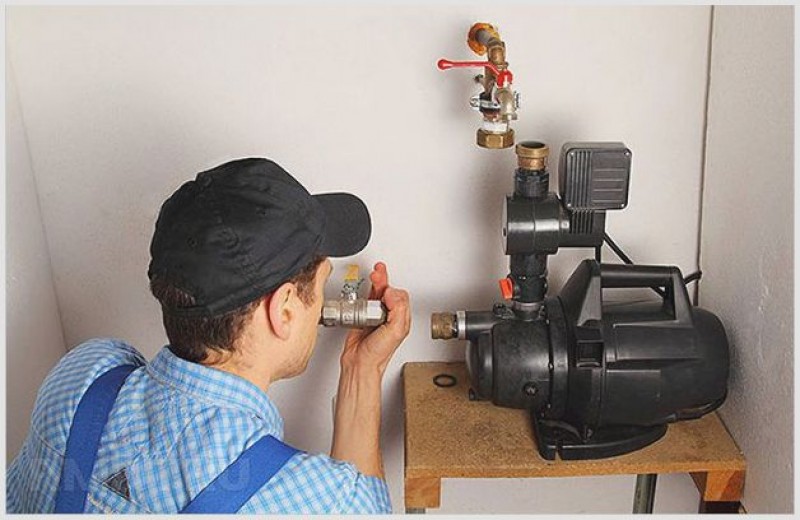

Как отремонтировать водяную насосную станцию своими руками

Первое, что потребуется сделать, это найти неисправность. Осмотрите визуально на механические поломки все узлы. После того как вы увидели источник проблемы, разберите систему, высвободив деталь. Предварительно, конечно, следует отключить электронасос от питания, чтобы не было ситуации, когда он работает «на сухую», ведь от этого он может перегореть.

Далее есть два способа действий:

• Замена запчасти. Комплектующие не очень дорогие. Самым дорогостоящим является гидробак, а он ломается не очень часто, если изначально была куплена качественная модель. При покупке запасных частей обращайте внимание на соответствие технических характеристик и на оригинальный бренд. Замена производится по простой схеме: демонтаж, проверка и зачистка соединений, монтаж новой запчасти.
• Ремонт. Иногда это целесообразно, а в других случаях – потерянное впустую время. Исходите из своих возможностей и сложности поломки.

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

• произвести прочистку обратного клапана и всей системы, труб;
• прочистить фильтр грубой очистки;
• настроить реле;
• поставить дополнительный накопительный бак;
• произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

• Первый шаг — демонтаж.
• Затем сливается вода.
• Откручивается фланец.
• Вытаскивается мембрана.
• Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
• Монтируется новая груша, система собирается в обратном порядке.
• Делаются тестовые запуски на предмет утечек.

Рекомендации по монтажу и эксплуатации

• Доверьте работу специалистам.
• Используйте фильтры.
• Выставляйте настройки, соответствующие инструкции по применению и техническим характеристикам аппарата.
• Отдавайте предпочтение или металлическим трубам, или из ПВХ, но с жестким армированием.
• Шланги не должны быть перекручены.

Заключение и полезное видео о неисправностях насосной станции и их устранении

Как вы поняли из материала статьи, большинство проблем можно решить самостоятельно в домашних условиях. Если вовремя осуществлять техническое обслуживание оборудования, то оно прослужит вам долгий срок. Но если проблема уже появилась, посмотрите ролики, как справиться с ней своими силами:

За подробной консультацией по подбору и наладке необходимой техники можно обратиться к специалистам нашей компании «Вода Отечества». При серьезных неисправностях автоматики насосной станции лучше обратиться за помощью специалистов.

Содержание

• Список частых поломок
• Диагностика системы
• Почему не работает и что с этим делать?
  • Часто срабатывает
  • Не отключает насос
  • Щелкает и часто отключается
  • Просто не срабатывает
• Как предотвратить появление проблем?
• Заключение

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

1. Внимательно осмотреть на герметичность систему водоснабжения.
2. Провести ревизию и, при необходимости, почистить фильтры.
3. Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

• Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
• Обмельчание источника.
• Поломка либо засорение обратного клапана насоса.
• Неисправность мембраны гидроаккумулятора.
• Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока.

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45^о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

• Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
• Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
• Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе.

Заключение

Реле давления воды — небольшое по размеру, но важное по значимости устройство в системе водоснабжения. Приведенные советы по диагностике и устранению возможных неполадок в его работе окажут практическую помощь даже непосвященному в инженерные тонкости пользователю.

А какова Ваша оценка данной статье?

Бытовые устройства автономной домашней системы водоснабжения – жизненная необходимость при отсутствии централизованной подачи воды на даче, в загородном особняке. Гидравлическая насосная станция без особого труда оборудуется в отдельном специальном помещении, вода автоматически поступает из скважины, реки, либо колодца. Они надежны в эксплуатации, но, при неправильном использовании, износе возникают сбои в работе, поломка той, либо иной запчасти для насосных станций.

Распространенные важные причины частых поломок

Насосная станция имеет определенную комплектацию: блок управления, состоящий из манометра, реле, регулирующего давление, насос, накопительный гидробак и другие составляющие. Ремонт насосных станций предусматривает замену вышедшей из строя запчасти, смену электропроводки, обеспечение поступления необходимого количества воды. Причины аварийного состояния:

• поломка насоса;
• отсутствует электроэнергия, либо недостаточное ее поступление;
• не хватает запаса воды, она отсутствует в системе;
• поврежденгидробак для насосной станции;
• неисправен блок датчиков автоматического управления.

Для выявления условий неработоспособности вначале важно проверить расход электроэнергии, надежность соединения цепи. При низком напряжении требуется подключение к стабилизатору. Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса. Следующим этапом проверьте работу пускового устройства.

Насос может не поставлять воду по следующим причинам: при нарушении его герметичности, если в корпусе, либо по путепроводу появилась пробка воздуха. Недостаточный уровень высоты воды, низкий ее напор, несоответствие, засорение или поломка трубопровода, клапанов – это факторы, часто вызывающие сбой работы. Рассмотрим подробнее методы определения основных видов поломок и домашний ремонт насосов для воды.

Ремонт насосной станции своими руками выполнять только при полном обесточивании агрегата. Обязательно удалите воду, отсоедините реле давления для компрессора, бак.

Краткий разбор наиболее популярных проблем, способы их решения

Основные неполадки характеризуются следующими показателями: не включается насосная станция.Двигатель работает, но не действует насос, либо не поступает вода. Действие станции идет рывками. Совсем не отключается насосная станция. Частое переключение с рабочего режима на не рабочий.

При появлении подобных нарушений, насосныйагрегат требует срочного восстановления. Неисправности насосной станции опасны, способны привести к возгоранию электропроводки дачного строения.

Насос при включении вращается, но вода в систему станции не поступает

Как определить причину? Проверьте, достаточно ли напряжение электросети, при необходимости воспользуйтесь стабилизатором.  В некоторых случаев при внезапном отключении электричества промежуток трубы между агрегатом и водяным источником пустеет, воду надо залить вручную.

Что сделать, когда некорректная работа вызвана другими факторами?

1. Если в трубопроводе, насосе нет воды, работа «на сухую». Проверить уровень воды, при необходимости долить в насос, либо приопустить вниз скважины ведущий шланг. Для предотвращения недостаточности воды монтаж трубы делают с наклоном к поверхности места забора. Внимательно следите за наполнением скважины.
2. Решение проблемы при нарушенной целостности, герметичности трубопровода: необходимо залатать стыки, зазоры, дыры. Все поврежденные коррозией детали требуют немедленной замены.
3. Если загрязнился мусором, песком гидробак, трубопровод, обратный клапан, нужно очистить их струей воды под давлением. Пружина клапана может сломаться, потребуется новая деталь.
4. Когда в патрубке всасывания образуется воздушная пробка, нужно наполнить, пролить внутреннее пространство водой, усилить ее давление, чтобы ликвидировать воздух.
5. Для детальной очистки потребуется разобрать насос, купить запчасти на насосную станцию: корпус, крыльчатку, поменять их.

Если перечисленные меры не принесли положительного результата, сделать ремонт водяного насоса, заменить мембранный бак лучше в специальной мастерской.

Работает насосная станция с перебоями, рывками

К неполадкам частого переключения, неравномерной подаче воды приводит нарушение целостности корпуса, либо внутренней мембраны гидробака. При подобных сбоях показатели прибора манометра резко прыгают вверх, затем опускаются.

1. Проведите тест: нажмите на ниппель бака, если выйдет воздух, мембрана не повреждена. При ее разрыве из отверстия появится струйка воды. Необходима разборка корпуса аккумулятора, замена старой мембраны на новую деталь.
2. Проблема разгерметизации корпуса, обусловленнойтрещиной, либо дырой в корпусе сопровождается падением давления гидроаккумулятора. Нужно заделать отверстие, закачать велосипедным, автомобильным насосом внутрь бака недостающий воздух до нормы (от 1,5 до 1,8 атм.).
3. Рывковая подача воды появляется при нарушении целостности стыков, трещин во всасывающем шланге (трубопроводе), блокировке обратного клапана. Причина — изношенность деталей.

Недостатки, возникающие по причине разгерметизации легко устранимы при домашнем ремонте.

Насос при запуске не включается

Возможные неисправности: перегорел предохранитель, отключено электропитание.Обрыв, обугливание изоляции на сети проводов.Разрушение контактов реле. Насос не работает, если заклинило вал двигателя или сгорел мотор.

Необходимые действия:

• проверить схему подключения электроэнергии станции; устранить обрывы кабеля, заменить вилку, предохранитель;
• убедиться в исправности контактов внутри реле давления;
• проверить исправность конденсатора специальным прибором – тестером;
• очистить насос;
• провернуть крыльчатку с целью проверки расклинивания двигателя.

Чтобы избежать сгорания двигателя, не включайте насос повторно до исключения факторов неисправностей. Признаком пробоя изоляции, поломки двигателя является запах гари.

Насосная станция может включаться, но при этом не вращается

Если насосная станция длительное время не использовалась, возможно, образовалось «залипание» крыльчатки и корпуса насоса. Чтобы устранить процесс блокировки, нужно при отключении электропитания вручную сделать несколько оборотов.

Другая причина поломки – вышел из строя конденсатор. Для восстановления работоспособности придется приобрести новую деталь аппарата на замену.

Если слышно гудение при отсутствии вращения, возможно недостаточное электропитание. Решение проблемы: подключение установки к сети через стабилизатор напряжения.

Агрегат станции работает бесперебойно, но автоматом не выключается

Причины сбоя — отказ реле давления, либо некорректное действие. Насос работает без перерыва, если не срабатывает автоматическое устройство.

Регулируют его с помощью двух гаек с пружинами, которые находятся под крышкой. Закручивание одной из них (большой) определяет параметры нижнего, верхнего давления реле, другой (малой)– устанавливают разницу уровней верхнего и нижнего показателей.

Каков принцип работы реле при настройке?

1. Достижения минимального значения выполняют без воды при отключенном насосе и открытом кране.
2. Насосом с помощью манометра внутри гидробака достигают нормального давления.
3. Откручивают поверхностную крышку бака. Большую пружину ослабляют, насос подключают, гайку медленно затягивают. Водяная станция набирает давление. Когда вода поступает, значение давления уже равно параметрам воздушного показателя.
4. Начинается процесс регулирования перепада: насос выключить, замерить давление реле. Если показатели не устраивают, подкручивают малую пружину (либо поочередно каждую). После чего проверяют максимальное значение, доводя давление до нормы.

Фактором, вызывающим некорректную работу реле, когда не отключается станция, является загрязнение контактов отложениями солей металлов, если вода источника отличается плохими качественными показателями.

Исправить ситуацию можно тщательной зачисткой мелкой наждачной шкуркой контактирующих поверхностей. Обязательно освобождение его входного отверстия для воды от кальцинированного, либо ржавого железного налета, мусора, песка.

Несколько замечаний о регулировке реле давления

Если значения реле давления для компрессора в гидроаккумуляторе отличаются от нормы, станция выйдет из строя, сгорит двигатель. При этом гарантийному ремонту агрегат не подлежит.

Кроме того, происходит износ движущихся компонентов станции, что значительно меняет давление, поэтому по истечении времени обязательно требуется корректирование показателей, ремонт реле, замена деталей.

Начальная заводская настройка реле в процессе длительного использования изменяется, так как пружины растягиваются.

Ремонт гидроаккумулятора, двигателя, бака надежнее поручить специалисту, так как нужные запчасти кнасосным станциям выбрать непросто, ввиду исключения устаревающих моделей приборов из производства.
