Ошибки при установке опалубки ленточного фундамента

• Использование некачественной древесины, которая не выдерживает натиск залитого бетона. В результате конструкция может не выдержать и бетон разольется. Это спровоцирует дополнительные расходы на материал и, возможно, демонтаж опалубки;
• Если в конструкции использовать дюймовую доску, возникнут сложности с ее укреплением. Кроме того, доска может увеличиться в объеме и лопнуть, что опять же, спровоцирует разлитие бетона;
• По краю стен деревянных конструкций могут закрепить вертикально поперечные балки. Если они находятся поверх всей конструкции, то мешают заливать бетон и могут просто «всплыть» после заливки. Такие балки лучше закрепить глубже, внутри конструкции.
• Когда используются другие, щитовые конструкции для опалубки, допускается тоже ряд ошибочных действий:
• Между краем траншеи и опорной конструкции не соблюдается достаточное расстояние;
• Чтобы выровнять боковые щиты, применяются клинья, которые могут быть закреплены не должным образом. В этом случае при вибрации заливаемого бетона клинья деформируются, создают уклоны и опалубка получается неровной;
• Экономия на материалах и недостаточное изучение характеристик прочности щитов. В результате такой экономии края конструкции могут не выдержать давления раствора и сместить оси фундамента.

Правила качественной опалубки

Чтобы заливаемый фундамент был прочным и долговечным, необходимо учитывать основные правила качественной опалубки:

• Территория будущей опалубки должна быть вычищена от грязи, наледи, снега;
• Перед монтажом срезается верхняя часть грунта. Нельзя выравнивать поверхность при помощи подсыпания грунта;
• Главными маяками конструкции являются углы, поэтому именно с них начинается монтаж опалубки;
• Все устанавливаемые элементы должны быть ровными по вертикали и горизонтали;
• Перед тем, как заливать раствор, нужно тщательно проверить все места креплений, стыков на предмет герметичности.

Любая постройка требует организации надежного основания. Для того чтобы придать бетонному фундаменту необходимую форму, используется специальная конструкция – опалубка. Она может быть разных типов в зависимости от особенностей строения. Опалубка для фундамента своими руками выполняется в несколько этапов. Ее можно сделать из разных материалов. Самостоятельная сборка конструкции требует изучения инструкции и соблюдения монтажных правил.

Опалубка: что это такое? Условия сборки конструкции

Для того чтобы фундамент приобрел форму после заливки, используются различные материалы, из которых собирается опалубка. Чаще всего такие конструкции выполняются из древесины. Существуют и более современные варианты, которые конструируются из полимерных материалов, отличающихся высокими техническими характеристиками. Опалубка выполняет следующие функции:

• создает форму, необходимую для застывания бетонного основания;
• придает ровную текстуру поверхности;
• изолирует конструкцию от почвы (при необходимости).

Для того чтобы дать ответ на вопрос о том, что такое опалубка, необходимо более детально ознакомиться с особенностями данной конструкции. Правильный монтаж опалубки требует соблюдения определенных условий.

В первую очередь необходимо подготовить грунт в том месте, где будет выполняться заливка основания будущей постройки. Он должен быть полностью очищен от мусора и посторонних примесей.

Опалубка фундамента состоит из отдельных элементов. В качестве формирующей основы используются щиты, изготовленные из древесины или другого подходящего материала. На внутренней стороне, которая будет соприкасаться с бетонным раствором, не должно быть никаких загрязнений. Поверхность должна быть максимально ровной. Это позволит минимизировать отделочные работы после демонтажа форм.

При монтаже опалубки особое внимание стоит уделить креплению отдельных составляющих между собой. От качества фиксаторных элементов зависит, насколько хорошо опалубка справится с формирующей функцией. Крепления, организованные неграмотно, могут стать причиной деформации бетона.

Опалубка для столбчатого фундамента (а также ленточного или монолитного) должна быть полностью герметичной. Только в этом случае возможна правильная формовка основания. Перед тем как приступить к монтажу опалубки, необходимо ознакомиться с возможными ее типами.

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

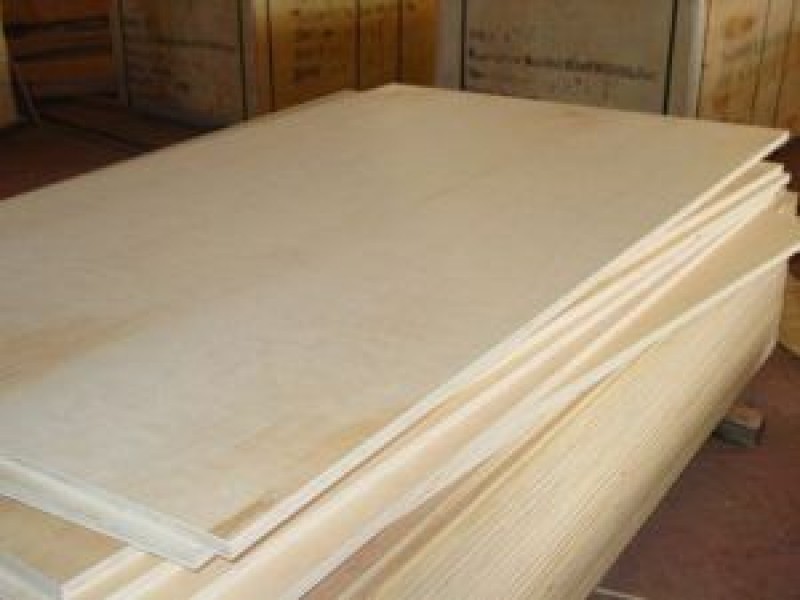

Ламинированная фанера для опалубки: особенности материала

Ламинированная фанера является традиционным материалом, который используется при сборке формирующих конструкций. Это связано с тем, что она имеет наиболее подходящие технические и физические характеристики. Ламинирующий слой располагается на поверхности. Его функция заключается в защите древесины от воздействия влаги.

Текстура поверхности ламинированных листов может быть разной. Выделяют гладкую и зернистую фанеру. При выборе ламинированных листов в первую очередь необходимо обращать внимание на их толщину, которая может варьировать от 3 до 40 мм. Цена за лист ламинированной фанеры для опалубки колеблется в пределах от 1,5 до 4 тыс. руб. Стоимость зависит от породы древесины, из которой изготовлено изделие, ее толщины и габаритов.

Как выбрать опалубку под фундамент? Наиболее оптимальным вариантом считаются листы толщиной от 18 до 21 мм. Они чаще всего применяются при конструировании опалубок для фундамента и других элементов постройки. Такие изделия отличаются тем, что способны выдерживать высокие нагрузки. Причем их масса позволяет осуществлять простую транспортировку и монтаж. Габариты стандартных листов составляют 1250х2500 мм.

Фанера для опалубки: разновидности материала

На сегодняшний день существует четкая градация такого материала, как фанера. Встречается несколько популярных разновидностей листов, которые могут быть использованы в качестве щитов для формирующей конструкции. Все они отличаются друг от друга по одному признаку – типу клея. При сборке опалубок применяются такие виды фанеры:

• ФБА;
• ФСФ.

ФБА. В этом случае между слоями шпона располагается альбуминоказеиновый клеевой состав. Данная разновидность фанеры отличается высокой экологичностью. Ее нередко выбирают в качестве альтернативы натуральным материалам. Цена фанеры для опалубки этого типа довольно высокая, однако ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется применять ФБА, так как этот вид фанеры отличается слабой устойчивостью к воздействию влаги. Поэтому такой вариант употребляется только в крайнем случае.

ФСФ. Данный материал имеет хорошую устойчивость к воздействию влаги. Это является серьезным преимуществом, которое определяет эксплуатационные особенности такой фанеры. Склеивающий состав в этом случае представлен смолой (фенолформальдегидной).

Многие специалисты советуют применять именно этот тип фанеры при сборке опалубки своими руками. Для стен используется несколько иная технология, но для фундамента такой вариант является наиболее приемлемым. Еще одним достоинством ФСФ является то, что ее можно использовать несколько раз. Обшивать внутренние части помещения такой фанерой не рекомендуется.

Как сделать опалубку под фундамент: особенности расчета

Перед началом монтажных работ требуется провести стандартные вычисления. К ним относят определение количества необходимого материала и нахождение его конечной стоимости. Важно учесть вид сырья, которое будет использоваться для изготовления опалубки. Плиты ОСБ, фанера, ДСП, доски – все эти материалы имеют разную стоимость.

Опалубка из ОСБ применяется чаще всего в частном строительстве, так как для крупных проектов этот материал не подходит из-за слабой устойчивости к влаге. Вычисление количества досок производится очень просто. Для этого в первую очередь необходимо разделить периметр планируемого фундамента на протяженность деревянной детали. Далее нужно разделить высоту основания на ширину деревянной доски.

Последнее, что нужно сделать, – это перемножить между собой два значения, полученных ранее. Результат будет соответствовать количеству досок, которые потребуется приобрести. Специалисты рекомендуют добавлять к расчетным данным небольшой запас (около 10%).

Для того чтобы определить стоимость, нужно умножить значение цены на количество кубометров пиломатериала, необходимого для установки опалубки для фундамента.

К полученной цифре следует добавить и другие расходы. Например, для сборки формирующей конструкции потребуется определенное количество бруса. А также для усиления опалубки используются деревянные распорки. Расходы на закупку дополнительных материалов могут составить в некоторых случаях 40 –50% от общей цены листов фанеры и досок. В финальный расчет стоимости также добавляются расходы на приобретение инструментов и элементов, которые будут использоваться для фиксации отдельных составляющих опалубки.

Как сделать опалубку для фундамента своими руками (съемную): подготовительный этап

Перед началом сборки съемной формирующей конструкции необходимо приобрести соответствующие инструменты и материалы, а также стоит подготовить территорию, которая была определена под установку фундамента. Наиболее распространенным является ленточное основание. Для изготовления съемной опалубки потребуются такие материалы:

• доски шириной 100–150 мм и толщиной 25–30 мм;
• распорочные бруски 100х50 мм;
• колья толщиной 40–50 мм;
• проволока;
• гвозди;
• саморезы;
• полиэтиленовая пленка достаточной плотности.

Подсчет материалов для организации опалубки ленточного фундамента выполняется исходя из размеров будущего основания. Необходимо учесть несколько требований, позволяющих грамотно выполнить формирующую конструкцию. Высота опалубки, собираемой из фанеры, должна превосходить уровень цоколя на 50 мм. Распорки устанавливаются на строго определенной дистанции друг от друга (700-1000 мм).

Важно запомнить, что кольев должно быть столько же, сколько и боковых подпорок. Щиты в углах фиксируются между собой. Для этого применяются боковые перемычки. При организации опалубки используется плотная пленка, выполненная из полиэтиленового материала. Она должна покрывать всю внутреннюю часть ограждения. Перед тем как приступить к работе, рекомендуется посмотреть обучающие видео о том, как правильно сделать фундамент.

Подготовка места, где будет отливаться основание, включает в себя несколько видов работ. В первую очередь нужно вырыть в грунте канаву. Траншея должна соответствовать проектной глубине. При этом требуется, чтобы ширина канавы имела запас, на 10 см превышающий аналогичный показатель будущего ленточного основания.

Далее необходимо разровнять и уплотнить землю на дне траншеи. Затем производится выравнивание ее стенок. Одним из важнейших условий при заливке фундамента является организация на дне канавы специальной подушки из гравия и песка. Стандартная ширина этого слоя составляет 10-15 см.

В грунте, который имеет высокий коэффициент плотности, выполняется траншея, соответствующая ширине бетонной ленты. Причем опалубка в этом случае должна располагаться выше уровня почвы.

Как сделать опалубку для фундамента: пошаговая инструкция

Монтаж съемной конструкции чаще всего учитывает ее повторное использование. Если в этом нет необходимости, то тогда можно приобрести неразборную пенополистирольную форму. Самостоятельно выполнить эту работу довольно сложно. Для этого нужно составить грамотный проект и четко следовать инструкции по организации опалубки основания. Рассмотрим каждый этап работы более детально.

В первую очередь необходимо изготовить щиты, которые являются основными формирующими элементами. Для крепления используются гвозди. Высота щитов должна быть немного больше, чем аналогичный показатель основания (примерно на 10 см). Для того чтобы понять особенности сборки формирующей конструкции, рекомендуется изучить соответствующие фото и видео. Опалубка для фундамента своими руками укрепляется посредством деревянных кольев. Как уже говорилось выше, их шаг составляет примерно 70-100 см. Дистанция от фундамента до кольев приблизительно должна равняться 1метру.

Далее необходимо расположить щиты по краям канавы и связать их с кольями,применяя специальные перемычки. Затем ограждение выравнивается в вертикальной плоскости, для чего потребуется воспользоваться строительным уровнем. После этого производится фиксация конструкции к укосу.

На следующем этапе внутренняя полость опалубки застилается плотной полиэтиленовой пленкой. Края полотна фиксируются с помощью строительного степлера. Далее понадобится расположить в промежуточном пространстве армирующую решетку. При монтаже опалубки для ленточного фундамента своими руками может потребоваться добавление под арматуру деревянных опор, высота которых составляет 5 см.

После закладки армирующей решетки следует стянуть фанерные щиты с помощью проволоки. Стоит отметить, что если фундамент имеет закругленные зоны, то в таком случае потребуется согнуть фанеру, чтобы добиться нужной формы.

Как правильно делать опалубку: основные требования

Во время сборки формирующей конструкции необходимо соблюдать определенные требования, которые выдвигаются к размерам. Следует учитывать все возможные отклонения от норм. В противном случае может получиться неустойчивая форма, что впоследствии негативно отразится на технических характеристиках основания. Итак, к изготовлению опалубок предъявляются особые требования.

Как правильно делать фундамент? Важно запомнить, что отклонение щитовой конструкции в вертикальной плоскости не должно превышать 5 мм на 1 метр высоты. Довольно часто неопытные мастера допускают ошибку, связанную с расположением досок на участках, имеющих естественный уклон земли. Верхняя доска опалубки в этом случае должна располагаться строго горизонтально. Повторение наклона категорически не допускается.

Существуют и четкие ограничения по смещению формирующей конструкции от первоначального положения. Максимально допустимое смещение составляет 15 мм. При установке досок нужно учесть, что перепады между ними не должны превышать 3 мм.

Как ставить опалубку на участке с сыпучим грунтом? В этом случае необходимо выполнить более широкую канаву, по бокам которой нужно организовать дополнительные распорки.

При желании на этапе сборки опалубки можно произвести утепление будущего основания. Для этого используют любой подходящий, недорогой материал (например, пенопласт). При этом траншея расширяется в соответствии с показателем толщины изоляционного материала.

В случае организации фундамента без опалубки в земле подбирается подходящая арматура, из которой конструируется решетка. Не рекомендуется использовать такую технологию, если почва на участке не обладает достаточной плотностью.

При монтаже несъемной опалубки необходимо помнить, что важнейшим критерием является ее герметичность. Если пренебречь этим, то тогда теплоизоляционные качества неразборной конструкции сильно снизятся.

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

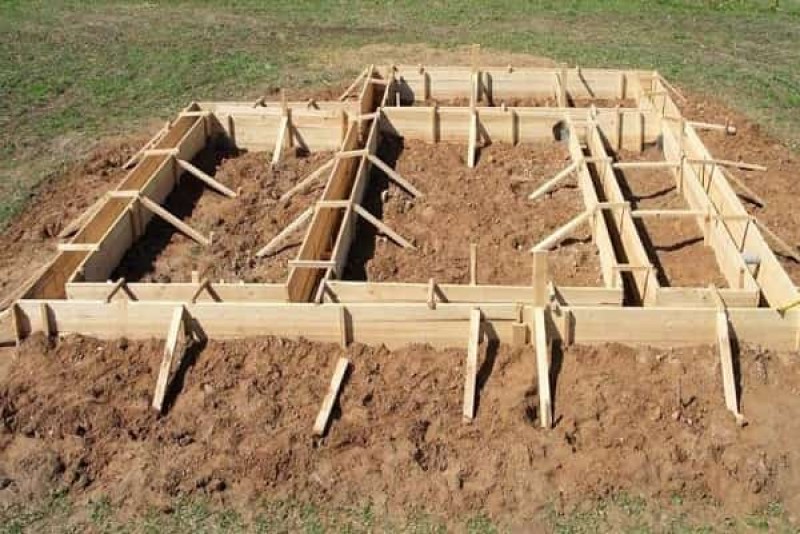

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

• Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
• Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

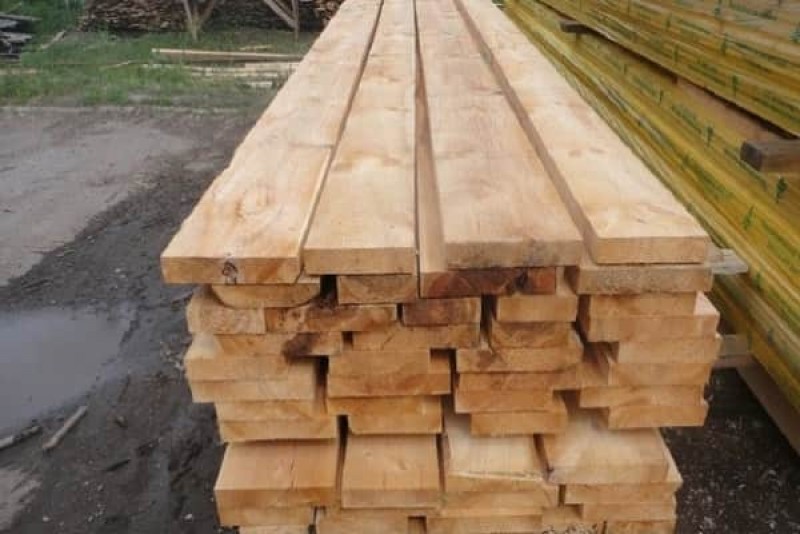

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

• Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
• Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
• Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Перейти к контенту

Что такое опалубка, ее особенности

Чтобы после заливания фундамент получил корректную форму, применяются разнообразные материалы, из которых производится сборка соответствующей конструкции, что и является опалубкой. В большинстве случаев при ее сооружении используется дерево, но кроме него есть и другие варианты, что позволяют добиться желаемого результата, обладающего высокими техническими показателями. Сама же опалубка выполняет ряд следующих функций:

• При потребности осуществляет изолирование конструкции от почвы.
• Позволяет добиться требуемой при застывании формы основания из бетона.
• Придает поверхности ровную текстуру.

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

• Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
• Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности.
  Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур.

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

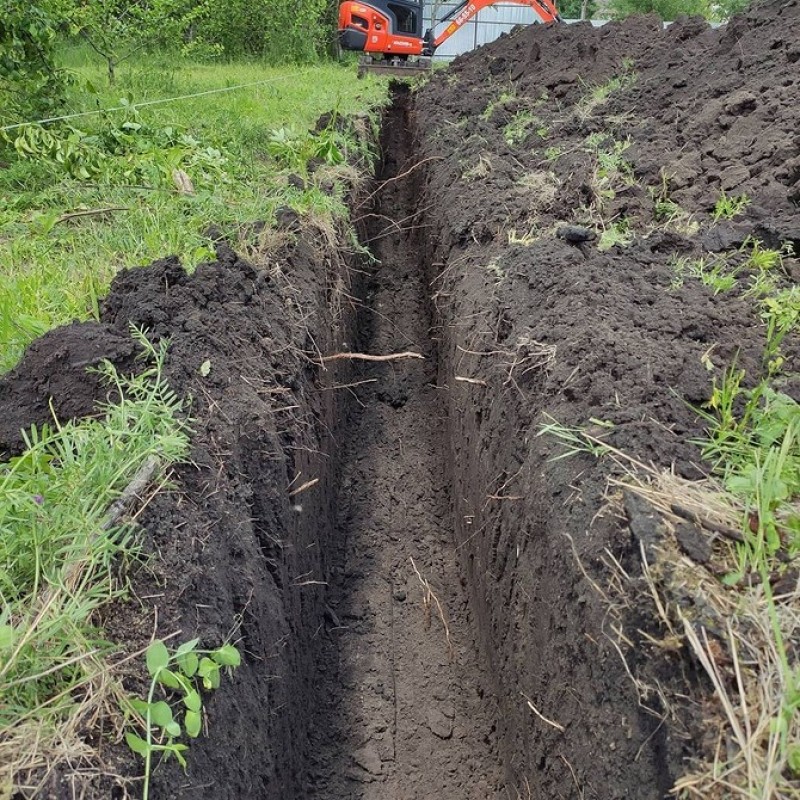

Копка траншеи и укладка подушки

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

Элементы конструкции и материал

Составляющие элементы вспомогательной конструкции для оснований

Опалубка состоит из нескольких основных элементов:

1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
2. Фиксаторы вертикального расположения щитов.
3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

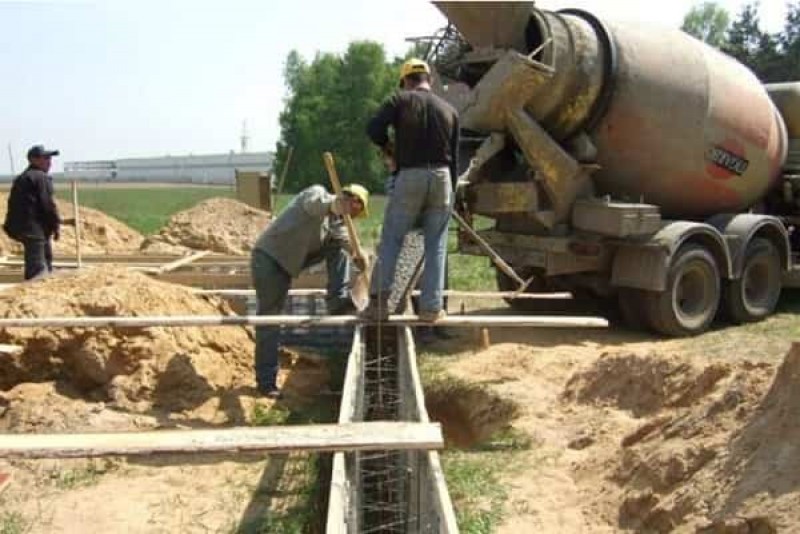

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Видео

Опалубочная конструкция из досок и фанеры

Правильно соединённые в щиты не должны иметь между собой щелей. Для крепления деревянных щитов устанавливается система стяжек, распорок, укосов, хомутов и упоров.

Установка опалубочной конструкции должна производиться таким образом, чтобы её внутренняя поверхность не имела никаких выступов, а была гладкой и ровной. Разработанные типовые технологии сборки дощатой или фанерной опалубки для фундаментов рекомендуют использовать для щитов доски и фанеру толщиной не менее 10 мм.

К каркасу из бруса крепится фанера толщиной не менее 10 мм

Если фундамент имеет большую ширину, то боковое давление бетона могут выдержать щиты из досок толщиной от 30 до 40 мм. Обрамление щитов и рёбра жёсткости готовят из деревянного бруса сечением 40Х60 мм. Крепёж ограждающих конструкций делают из остатков досок и бруса. Также используют иные подходящие материалы.

После установки деревянных или фанерных щитов тщательно проверить поверхность опалубки на предмет обнаружения щелей и неровностей. В случае обнаружения таковых, нужно их устранить.

Сначала нарезают доски и фанеру по размерам щитов. На разложенные бруски выкладывают доски или листы фанеры. Затем гвоздями или саморезами соединяют все элементы. Готовые плоскости обрамляют брусом и крепят на них рёбра жёсткости.
Для крепления опалубки необходимо выбирать только качественную арматуру

После этого укрупнённые элементы устанавливают в проектное положение и приступают к установке крепежа. По линии установки опалубки кладут опорные доски, заострённые нижние концы опорных брусьев упирают в грунт, а верхние концы удерживают опалубку.

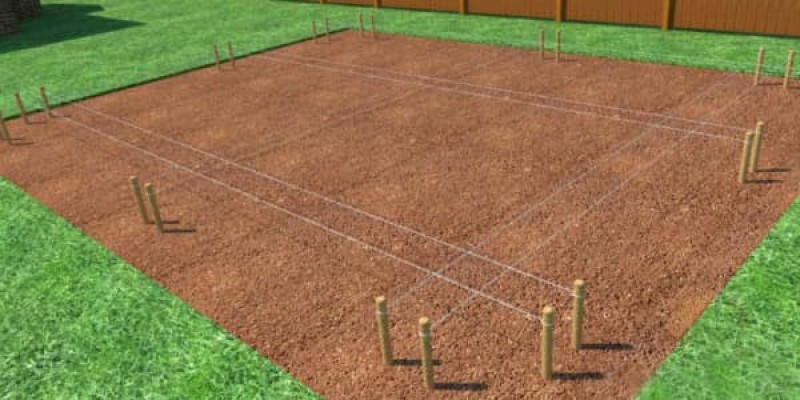

По всему периметру разметки ставят стенки ограждения, фиксируя их равномерно распределённым крепежом. Щиты соединяют между собой отрезками бруса, используя гвозди или саморезы. Противоположные стенки ограждения соединяют хомутами П – образной формы. Хомуты готовят из досок и бруса.

Такие конструкции не дают стенкам опалубки разойтись под давлением залитой бетонной смеси. С внешней стороны устанавливают укосы из бруса, который заострённой частью упирается в грунт, а другим концом поддерживает верхнюю часть щита.

Снятые дощатые щиты могут быть разобраны на доски и брусья, затем их используют на других работах. Демонтированные фанерные листы могут быть применять снова для устройства фундамента на другом объекте.

Съемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Особенности для разных построек

Обустройство фундамента под дом и его конструкции зависит от типа почвы и нагрузки здания. При возведении малогабаритных построек используют малозаглубленное основание (глубина залегания – 70 см). Если они выполнены из камня или кирпича, то рекомендуется фундамент глубокого залегания.

Существуют и другие особенности, о которых нужно знать:

1. В северных регионах, где зимние температуры опускаются ниже -20…-30 °С, основное внимание уделяют теплоизоляции блоков (особенно если почва слабопучинистая).
2. Предпочтительная форма кладки фундамента для небольших зданий – трапеция либо прямоугольник с лабиринтом внутри. В последнем случае кладка расширяется книзу.
3. Чем тяжелее здание, тем обширнее должны быть подготовительные работы на участке.
4. Если строят загородный дом с цоколем, то используют фундаментальные железобетонные блоки. При этом важной задачей является обеспечение гидроизоляции, утепления и вентиляции. Даже на участке с сухой почвой и при малом количестве осадков необходимо защитить фундамент от подземных вод.
5. Для построек, которые нагружаются от движения (гаража, ворот, качелей, горок, аттракционов), хорошо подходит ленточное основание.

Обустройство фундамента зависит от типа почвы.

Комбинированная опалубка и ее особенности

Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.

Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.

Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.

При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.

Обратите внимание! Верхний ярус конструкции сооружается с использованием обыкновенных щитов из древесины и применением распорок и кольев для укрепления.

Изготовление щитов из дерева

Деревянная опалубка

Опалубку, изготовленную из деревянных досок, требуется максимально подгонять, добиваясь минимальных зазоров между двумя досками, чтобы бетонная смесь не вытекала из короба через существующие щели. Опалубочные формы должны обладать максимальной гладкостью, не иметь изъянов, в таком случае финишную отделку стенок фундамента будет очень легко довести до совершенства.

Деревянную опалубку изготавливают в форме продолговатого щита, при установке элементы скрепляются между собой с помощью металлического крепежа (гвоздей и саморезов). Древесину выбирают хвойных пород, идеально подходят струганные обрезные доски толщиной 25 мм, при ширине до 150 мм.

Стойки и рамы формы для монолитного фундамента изготавливаются из деревянных брусков – эти элементы обеспечивают устойчивость щитов во время заливки бетонного раствора.

Очень важно применять для изготовления опалубки пиломатериал повышенной влажности – это необходимо для того, чтобы дерево не впитывало влагу из бетонного раствора, что сильно ухудшит качество застывающего бетонного раствора.

Что необходимо учитывать при выборе материала для опалубки

Ее составляющие могут быть выполнены из различных материалов. Вид конструкции подбирается с учетом ряда критериев: вида возводимого основания, его ширины, длины и прочего. При сооружении опалубки может применяться:

• Древесина. Как ранее упоминалось, опалубки для оснований в большинстве случаев изготовляются из нее. Щиты из дерева могут обладать разной конструкцией. Во многих ситуациях применяется листы фанеры, фиксация которой производится посредством распорок, выполненных из деревянной доски. К числу ее достоинств относится доступная стоимость и достаточно высокая простота монтажа, если быть знакомым с технологией и соблюдать ее при проведении работ.
  В процессе монтажа конструкций из древесины не приходится прибегать к использованию сложных специальных инструментов. Главный же недостаток опалубки из этого материала заключается в потребности в применении дополнительных элементов для ее усиления. В большинстве случаев данная необходимость возникает по причине габаритных отличий некоторых составляющих конструкции. Перед возведением такой опалубки в обязательном порядке нужно производить расчет количества затрачиваемого материала.
• Пенополистирол. Пользуется также высоким спросом, хотя и меньшим чем древесина. Из этого материала производятся детали несъемной опалубки. Кроме формирующей функции он выступает в качестве утеплителя, обеспечивая защиту основания сооружения от ветра, холода и воды. Установка конструкции не вызывает сложностей, но она обходится достаточно дорого. Сложности способны также возникнуть при выборе некоторых составляющих деталей.
• Металл. Материал отлично подходит для конструкций, предназначенных для ленточного фундамента, а также периодически применяется для монолитного. Одно из основных преимуществ его использования заключается в том, что при необходимости арматуру, посредством которой осуществляется укрепление бетона можно приварить к щитам, выполненным из металла. Такая опалубка обладает значительной надежностью и крепостью. Помимо этого к числу преимуществ относится универсальность материала. Металлические листы можно гнуть, придавая им требуемую форму. Недостаток же таких конструкций заключается в их высокой стоимости.
• Железобетон. Этот материал практически не используется в частном строительстве, поскольку проведение работ с его применением обходится очень дорого, а процесс монтажа требует прикладывания существенных усилий. Сборка опалубки из железобетона производится из отдельных плит. Ключевое достоинство конструкции заключается в том, что благодаря ее установке удается сократить толщину сооружаемого фундамента.

Обратите внимание! Опалубка из металла в отличие от той, что возводится из деревянных досок, не нуждается в использовании дополнительных распорок.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

Заливка слоями

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

Если фундамент имеет большую глубину залегания, его можно заливать двумя-тремя частями, разделив по вертикали на примерно равные доли

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре +20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.

Щит просто устанавливается на уже «схватившийся» бетон, и упирается в края траншеи, но уже на другом уровне

При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет. Так что фундамент будет стоять долго.

Подготовительные работы

Первоначально участок, на котором будет осуществляться заливка фундамента, необходимо убрать от деревьев и кусков. Затем нужно выкорчевать пни и оставшиеся в земле корни, а после произвести снятие верхнего плодородного слоя грунта.

Разметка

Чтобы наметить границы основания лучше всего прибегать к использованию колышек, между которыми в дальнейшем следует совершить натягивание шнура или прочной нити. Их требуется вбить в землю по углам каждой из стен, что будут в будущем возведены.
Именно между ними нужно натягивать нить в строго горизонтальном положении с использованием строительного уровня для избегания любых неровностей.

Обратите внимание! Ширина канавы для опалубки должна на 10 см быть больше ширины заливаемого фундамента.

Выкапывание траншеи

Ее глубина должна быть не меньше 50 см, а желательно и более. Дно траншеи должно быть ровным и горизонтальным. В ходе работ также необходимо прибегать к использованию строительного уровня или разметочного шнура.

Важно! Выкопанный из траншеи грунт можно расположить внутри по периметру основания или применять для выравнивания приусадебного участка.

Обустройство подушки

На дно траншеи следует уложить песчаный слой, который обеспечит защиту фундамента от грунтовых вод и промерзания, а также предоставит возможность равномерно распределять нагрузку на почву.

Каждое покрытие из песка должно быть по 10 см и его необходимо в обязательном порядке увлажнять водой. Требуется совершать укладку не менее 3 таких песчаных слоев.

На покрытия из песка нужно постелить геотекстильное полотно, а поверх него надо произвести засыпание щебня мелкой фракции. Толщина слоя должна достигать 10-15 см. Покрытие из щебня требуется хорошо утрамбовать и выровнять.

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

1. Вычистить строительную площадку от мусора.
2. Сделать разметку участка согласно проекту.
3. Выкопать траншею, глубина которой около 55 см.
4. Выровнять ее основание посредством использования строительного уровня.
5. Засыпать дно траншею песчаной подушкой.
6. Залить уложенный слой водой и утрамбовать его.
7. Уложить слой геотекстильного плотна.
8. Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
9. Выровнять слой при помощи стройуровня.
10. Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
11. Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
12. Уложить щиты на раму, выполненную из брусьев.
13. Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
14. Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
15. Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
16. Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
17. Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
18. Залить внутренность раствором бетона.
19. Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

1. Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
2. Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
3. Блоки соединять посредством использования планок из дерева, проверяя их уровень.
4. По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
5. Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
6. Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
7. После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

При этом следует придерживаться таких рекомендаций:

1. Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
2. Движения должны быть плавными и аккуратными.
3. Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
4. Движения следует выполнять с верхнего края к нижнему.
5. В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Установка опалубки для ленточного фундамента на неустойчивой почве

Само копание траншеи на такой почве является небезопасным, поскольку способно привести к ее сдвигу. С учетом этого первоначально требуется совершать возведение внешней опалубки канавы. Благодаря данному действию удается исключить движение почвы, после чего можно приступать к обустройству внутренней части траншеи.

Обратите внимание! В такой ситуации копание канавы осуществляется под небольшим уклоном стенок и с оптимальной шириной для комфортной установки щитов. Дальше производится установка опалубки. Во многих случаях ее сооружают в несколько слоев с наличием промежуточной зоны, в качестве которой выступают элементы, выполняющие фиксацию наружной кромки от грунта и внутренней от области бетонной смеси.

Как залить ленточный фундамент: поэтапная инструкция

Начинать работы можно только после проведения расчетов и составления проекта сооружения. Ориентируясь на него, покупают материалы. Потребуется толстая пластиковая пленка либо рубероид для гидроизоляции. На армокаркас понадобятся арматурные прутки: тонкие диаметром от 8 до 12 мм и толстые от 14 до 20 мм, проволока стальная для их связывания. Для съемной опалубки потребуются бруски 20х30 мм, доска 15-25 мм, саморезы либо гвозди для их закрепления.

Для несъемной опалубки готовят цементно-стружечную плиту, арболитовые или пенополистироловые блоки. Если предполагается утепление, покупается специальная теплоизоляция для фундаментов. Кроме этого понадобится песок и щебенка для обустройства «подушки». Для самостоятельного изготовления бетона потребуется гравий или щебень средних фракций, цемент марки М300 или выше.

Начинают работу после подготовки материалов.

1. Разметка

Контуры траншей под ленту фундамента надо перенести на поверхность земли. Для этого проводится разметка. Предлагаем инструкцию по ее проведению.

1. Площадка под строительство расчищается, освобождается от растительности. Верхний плодородный слой высотой 15-20 см срезается и убирается.
2. Вбитыми в землю колышками намечаются углы будущей постройки. Вместо колышков лучше использовать прямоугольники из деревянных планок. С ними удобнее работать.
3. Намечают расположение траншей под стены. Для этого от каждого угла протягивают по два параллельных шнурка. Делают это так, чтобы между ними получилось расстояние, равное ширине будущей траншеи.
4. Размечают расположение внутренних несущих стен. Их тоже намечают натянутыми шнурами.
5. Контур внутренних стен и всей постройки дополнительно намечают просыпкой сухой извести вдоль всех шнуров. Так контур постройки переносится на землю.

Аналогично выполняется разметка фундамента под веранду, крыльцо или террасу. Если в доме будет камин либо кирпичная печь, под них тоже нужно основание. Его намечают после основной разметки. Важное замечание: лента под камин либо печь не должна быть связана с общим фундаментом.

2. Земляные работы

Копка траншеи может проводиться с помощью спецтехники, но чаще это делают своими руками. Рвы выкапываются точно по намеченным линиям. Их глубина должна точно соответствовать расчетной, отклонения недопустимы. Начинать лучше с самого нижнего угла фундаментной системы. Так проще будет придерживаться заданной глубины на всем протяжении траншеи.

Стенки ямы должны располагаться строго вертикально. Если грунт слишком сыпучий, он не сможет удержаться на бортике и начнет осыпаться. Тогда рекомендуется на время установить подпорки. В ходе работы регулярно проводят замеры уклона и глубины ямы. Если обнаруживаются какие-либо отступления от плана, их немедленно исправляют.

3. Подготовка траншеи

Она заключается в обустройстве на дне ямы хорошо утрамбованной песчаной подушки, которая поможет равномерно перераспределить нагрузку от здания на фундаментную систему. Для ее отсыпки используют только средне- и крупнофракционный песок. Мелкий обязательно даст усадку, а это недопустимо. Желательно помимо песка засыпать слой щебня или гравия фракции от 20 до 40 мм. Втрамбованные в песок камешки значительно уменьшат поступление капиллярной влаги внутрь фундаментной конструкции.

4. Установка опалубки

Перед заливкой бетона монтируется форма-опалубка. Она может быть несъемной, тогда после отвердения раствора ее не демонтируют. Еще один плюс такого каркаса — дополнительное утепление сооружения. Мы

5. Монтаж армирующего каркаса

Внутри установленной формы-опалубки монтируется армирующий каркас. Он изготавливается из продольных и поперечных рифленых прутков. Сечение поперечных — от 8 до 12 мм, сечение продольных — от 14 до 20 мм. Количество арматурных рядов определяется при расчетах конструкции. Чем шире лента, тем больше их должно быть. Армокаркас ставится так, чтобы остались зазоры со всех сторон между ним и деталями опалубки. Они заполнятся бетонной смесью, которая защитит прутки от коррозии.

Если ранее были установлены утепляющие плиты, поперечные прутья должны входить в утеплитель. Получится дополнительное крепление каркаса к опалубке. Между собой арматура закрепляется стальной проволокой. Ею перевязывают прутья. В рекомендациях, как правильно делать ленточный фундамент, подчеркивается, что точечная сварка крайне нежелательна. Она дает неподвижный шов. Потерявшие взаимную подвижность прутья при усадке фундамента могут его разрушить.

Какую доску лучше всего использовать для опалубки

Как правильно сделать опалубку для ленточного фундамента и выбрать для неё доску. Всё зависит от параметров конструкции – большой объём бетона требует и большей толщины доски. Кроме того – от финансовых возможностей.

Конечно, существуют экономные варианты:

• Необрезная доска – при сборке потребуется подбирать, ориентировать и частично кромить соседние доски, чтобы минимизировать щели. Не обойтись без укрывного материала изнутри опалубки, иначе частично выльется бетон. А что ещё хуже – цементное молочко и вода.
• Горбыль – несмотря на привлекательную стоимость, собрать в щиты его способен только опытный человек. Кроме того, что его тыльная сторона полукруглая, так еще разной толщины. При сборке горбыля в щиты требуется тщательная подгонка, что существенно осложняет, затягивает работу.

Поэтому для быстрой, качественной сборки, используется любая доступная обрезная доска толщиной от 30 до 50 мм.

Обрезная доска

При этом, учитывается её дальнейшее использование: возможно из неё соберутся леса, а после них – части стропильной системы, где потребуется пятидесятка. Или используется на обрешётку, либо подшив – где достаточно тридцатки, а в отдельных случаях – даже дюймовки.
