Найдена следующая информация по ошибке P2534 для автомобиля OPEL ASTRA J (2009-2014):

На русском языке:

Замок зажигания, положение ON/Start — низкий уровень сигнала

На английском языке:

Ignition Switch Run/Start Position Circuit Low

Вы можете задать вопрос или поделиться опытом устранения ошибки P2534 на автомобиле OPEL с другими пользователями.

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину >>>

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Opel Astra J:

Короткое замыкание проводки на массу, предохранитель, замок зажигания

Источник

Содержание

1
Выключатель зажигания Run/Start Pos Circ Low
- 1.1
  Индикатор
- 1.2
  Параметры набора кодов
- 1.3
  Симптомы
- 1.4
  Общие причины
- 1.5
  Распространенный ошибочный диагноз
- 1.6
  Диагностика

Выключатель зажигания Run/Start Pos Circ Low

Индикатор

PCM обнаружил неисправность в цепи положения рабочего ключа зажигания. Выключатель зажигания подает напряжение на РСМ, системы зажигания и подачи топлива.

Параметры набора кодов

Средняя РСМ запрограммирована ожидать опорное напряжение входного сигнала, которое сравнимо с напряжением батареи (12,6-вольт). Если сигнал входного напряжения падает ниже указанного минимума, код будет сохранен, и вскоре может загореться лампа сервисного двигателя. Некоторым транспортным средствам требуется несколько циклов отказов, чтобы лампа сервисного двигателя вскоре загорелась; другие будут подсвечивать сервисный двигатель, вскоре начнут сбой при первоначальном отказе. Средняя РСМ запрограммирована ожидать опорное напряжение входного сигнала, которое сравнимо с напряжением батареи (12,6-вольт). Если сигнал входного напряжения падает ниже указанного минимума, код будет сохранен, и вскоре может загореться лампа сервисного двигателя. Некоторым транспортным средствам требуется несколько циклов отказов, чтобы лампа сервисного двигателя вскоре загорелась; другие будут подсвечивать сервисный двигатель, вскоре начнут сбой при первоначальном отказе.

Симптомы

Симптомы могут включать в себя состояние отсутствия запуска (или отложенного запуска), обслуживание лампы вскоре после запуска и сохраненный код. Красный индикатор неисправности системы зарядки также может сопровождать этот код.

Общие причины

Наиболее распространенной причиной этого кода является неправильная установка или неисправность замка зажигания. Другие причины могут включать неисправный выключатель зажигания, сгоревшие предохранители или плавкие вставки, неисправную батарею, генератор переменного тока, обрыв, замыкание, коррозию или иным образом поврежденную проводку и/или электрические разъемы. Специалисты также сообщают о наличии чрезмерной коррозии на кабелях батареи в качестве причины сохранения этого кода.

Распространенный ошибочный диагноз

Батарея часто заменяется по ошибке, когда неисправен генератор или выключатель зажигания.

Диагностика

Замок зажигания используется для передачи напряжения от аккумулятора и кабелей практически ко всем системам в автомобиле.
Напряжение, передаваемое через замок зажигания, обычно называют «переключаемым напряжением». В большинстве случаев механизированный привод поворачивается с помощью цилиндра с ключом
Привод поворачивает (или скользит) электронный выключатель зажигания, который состоит из тяжелых контактов, способных выдерживать высокое потребление тока.
Напряжение аккумулятора подается на входную сторону выключателя зажигания через первичную электропроводку и кабели с предохранителями
Когда ключ зажигания переводится в положение «ВЫКЛ», системы, работающие на коммутируемом напряжении, эффективно нейтрализуются.
Это сохраняет напряжение аккумулятора и делает транспортировку, поскольку мы знаем это намного более надежной
Когда ключ зажигания перемещается в положение «ACCESSORY» или «AUXILAIRY», переключаемое напряжение подается в ограниченные системы, чаще всего связанные с использованием во время стационарного использования.
Установка ключа зажигания в положение «START» активирует стартер и позволяет запустить двигатель
Положение «RUN» подает напряжение практически на все коммутируемые системы напряжения
Начальное положение обычно возвращается в положение «РАБОТА» после отпускания цилиндра ключа, чтобы предотвратить повреждение двигателя стартера и/или зубчатого венца маховика
Есть несколько инструментов, которые будут способствовать успешной диагностике условий, которые способствуют сохранению этого кода
Подходящий сканер OBD-II (или считыватель кодов) и цифровой вольт/омметр будут наиболее полезны при выполнении успешной диагностики
Получение доступа к схеме подключения производителя также окажется необходимым для успешной диагностики этого кода.
Выполните тщательный визуальный осмотр всей проводки и разъемов выключателя зажигания
При необходимости отремонтируйте или замените поврежденную, отсоединенную, закороченную или корродированную проводку, разъемы и компоненты.
Всегда проверяйте систему после завершения ремонта, чтобы обеспечить успех.
Если вся проводка системы, разъемы и компоненты (включая предохранители) находятся в нормальном рабочем состоянии, подключите сканер (или считыватель кодов) к диагностическому разъему и запишите все сохраненные коды и данные стоп-кадра
Эта информация может быть чрезвычайно полезна при диагностике периодических состояний, которые могли способствовать сохранению этого кода
Продолжите, очистив код и управляя автомобилем, чтобы увидеть, вернется ли он.
Это поможет определить, является ли сбой прерывистым.После того, как коды сброшены, протестируйте автомобиль, чтобы увидеть, возвращается ли код
Если код не может быть немедленно возвращен, у вас может быть прерывистое состояние
Прерывистые состояния могут оказаться довольно сложной задачей для диагностики, и в крайних случаях может потребоваться ухудшение состояния, прежде чем можно будет пытаться поставить правильный диагноз
Если код сразу возвращается, проверьте напряжение аккумулятора и сигналы заземления на замке зажигания
Если цепи заземления или напряжения аккумулятора разомкнуты, используйте цифровой вольт/омметр для проверки непрерывности (отсоедините все связанные модули управления от цепи, прежде чем проверять сопротивление цепи или повреждение контроллера) и сопротивление в обеих цепях
Отремонтируйте или замените системные цепи/разъемы по мере необходимости и повторно протестируйте систему, чтобы убедиться, что ремонт был успешным
Обратите особое внимание на системные предохранители и плавкие вставки и не забудьте найти причину отказа плавкого предохранителя и плавкой вставки, чтобы избежать повторных сбоев.
Используя схему подключения производителя к замку зажигания, проверьте все соответствующие цепи на предмет сопротивления и целостности и сравните свои выводы со спецификациями производителя.
Отремонтируйте или замените системные схемы, разъемы и/или компоненты, которые не соответствуют спецификациям производителя
Всегда проверяйте систему впоследствии, чтобы убедиться, что ремонт был успешным.

Источник

Чек горит? Из того что выдает гугл, суть в плохом контакте, замыкании или просто плохой массе на замок зажигания! Схемы были щас поищу

Possible causes

— Faulty Ignition Switch
— Ignition Switch harness is open or shorted
— Ignition Switch circuit poor electrical connection

Tech notes

This DTC is caused by low Ignition 1 voltage at the TCM. When diagnosing this DTC be sure to inspect the wire harness from the underhood fuse block to the TCM, especially in the right rear area of engine. The harness may have chaffed on the engine causing damage to the Ignition 1 circuit, wire 339, Pink.

Источник

Ошибка состоит из нескольких знаков.

Первый знак:
P — is for powertrain codes — код связан с работой двигателя и/или АКПП
B — is for body codes — код связан с работой «кузовных систем» (подушки безопасности, центральный замок, электростеклоподъемники)
C — is for chassis codes — код относится к системе шасси (ходовой части)
U — is for network codes — код относится к системе взаимодействия между электронными блоками (например, к шине CAN)

Второй:
0 — общий для OBD-II код
1 и 2 — код производителя
3 — резерв

Третий — тип неисправности:
1 — топливная система или воздухоподача
2 — топливная система или воздухоподача
3 — система зажигания
4 — вспомогательный контроль
5 — холостой ход
6 — ECU или его цепи
7 — трансмиссия
8 — трансмиссия

Четвертая и пятая позиции — Порядковый номер ошибки
КОД
Описание ошибки
P0100 Неисправность цепи датчика расхода воздуха
P0101 Выход сигнала датчика расхода воздуха из допустимого диапазона
P0102 Низкий уровень выходного сигнала датчика расхода воздуха
P0103 Высокий уровень выходного сигнала датчика расхода воздуха
P0105 Неисправность датчика давления воздуха
P0106 Выход сигнала датчика давления воздуха из допустимого диапазона
P0107 Низкий уровень выходного сигнала датчика давления воздуха
P0108 Высокий уровень выходного сигнала датчика давления воздуха
P0110 Неисправность датчика температуры всасываемого воздуха
P0111 Выход сигнала датчика температуры всасываемого воздуха из допустимого диапазона
P0112 Низкий уровень датчика температуры всасываемого воздуха
P0113 Высокий уровень датчика температуры всасываемого воздуха
P0115 Неисправность датчика температуры охлаждающей жидкости
P0116 Выход сигнала датчика температуры охлаждающей жидкости из допустимого диапазона
P0117 Низкий уровень датчика температуры охлаждающей жидкости
P0118 Высокий уровень датчика температуры охлаждающей жидкости
P0120 Неисправность датчика положения дроссельной заслонки «A»
P0121 Выход сигнала датчика положения дроссельной заслонки «A» из допустимого диапазона
P0122 Низкий уровень выходного сигнала датчика положения дроссельной заслонки «A»
P0123 Высокий уровень выходного сигнала датчика положения дроссельной заслонки «A»
P0125 Низкая температура охлаждающей жидкости для управления по замкнутому контуру
P0130 Датчик кислорода 1 (банк 1) неисправен
P0131 Низкий уровень сигнала датчика кислорода 1 (банк 1)
P0132 Высокий уровень сигнала датчика кислорода 1 (банк 1)
P0133 Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
P0134 Нет активности выходного сигнала датчика кислорода 1 (банк 1)
P0135 Нагреватель датчика кислорода 1 (банк 1) неисправен
P0136 Датчик кислорода 2 (банк 1) неисправен
P0137 Низкий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0138 Высокий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0139 Медленный отклик датчика кислорода 2 (банк 1) на обогащение/обеднение
P0140 Нет активности выходного сигнала датчика кислорода 2 (банк 1)
P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен
P0142 Датчик кислорода 3 (банк 1) неисправен
P0143 Низкий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0144 Высокий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0145 Медленный отклик датчика кислорода 3 (банк 1) на обогащение/обеднение
P0146 Нет активности выходного сигнала датчика кислорода 3 (банк 1)
P0147 Нагреватель датчика кислорода 3 (банк 1) неисправен
P0150 Датчик кислорода 1 (банк 2) неисправен
P0151 Низкий уровень сигнала датчика кислорода 1 (банк 2)
P0152 Высокий уровень сигнала датчика кислорода 1 (банк 2)
P0153 Медленный отклик датчика кислорода 1 (банк 2) на обогащение/обеднение
P0154 Нет активности выходного сигнала датчика кислорода 1 (банк 2)
P0155 Нагреватель датчика кислорода 1 (банк 2) неисправен
P0156 Датчик кислорода 2 (банк 2) неисправен
P0157 Низкий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0158 Высокий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0159 Медленный отклик датчика кислорода 2 (банк 2) на обогащение/обеднение
P0160 Нет активности выходного сигнала датчика кислорода 2 (банк 2)
P0161 Нагреватель датчика кислорода 2 (банк 2) неисправен
P0162 Датчик кислорода 3 (банк 2) неисправен
P0163 Низкий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0164 Высокий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0165 Медленный отклик датчика кислорода 3 (банк 2) на обогащение/обеднение
P0166 Нет активности выходного сигнала датчика кислорода 3 (банк 2)
P0167 Нагреватель датчика кислорода 3 (банк 2) неисправен
P0171 Слишком бедная смесь (возможен подсос воздуха)
P0172 Слишком богатая смесь
P0173 Утечка топлива из топливной системы блока цилиндров №2
P0174 Смесь блока цилиндров №2 слишком бедная
P0175 Смесь блока цилиндров №2 слишком богатая
P0176 Датчик выброса СНх (Fuel Composition) неисправен
P0177 Сигнал датчика СНх (Fuel Composition) вне допустимого диапазона
P0178 Низкий уровень сигнала датчика СНх (Fuel Composition)
P0179 Высокий уровень сигнала датчика СНх (Fuel Composition)
P0180 Неисправность цепи датчика температуры топлива «А»
P0181 Сигнал датчика температуры топлива «А» вне допустимого диапазона
P0182 Низкий уровень сигнала датчика температуры топлива «А»
P0183 Высокий уровень сигнала датчика температуры топлива «А»
P0185 Неисправность цепи датчика температуры топлива «В»
P0186 Сигнал датчика температуры топлива «В» вне допустимого диапазона
P0187 Низкий уровень сигнала датчика температуры топлива «В»
P0188 Высокий уровень сигнала датчика температуры топлива «В»
P0190 Неисправность цепи датчика давления топлива в топливной рампе
P0191 Сигнал датчика давления в топливной рампе вне допустимого диапазона
P0192 Низкий сигнал датчика давления топлива в топливной рампе
P0193 Высокий сигнал датчика давления топлива в топливной рампе
P0194 Перемежающийся сигнал датчика давления топлива в топливной рампе
P0195 Неисправность цепи датчика температуры масла в двигателе
P0196 Сигнал датчика температуры масла в двигателе вне допустимого диапазона
P0197 Низкий сигнал датчика температуры масла в двигателе
P0198 Высокий сигнал датчика температуры масла в двигателе
P0199 Перемежающийся сигнал датчика температуры масла в двигателе
P0200 Неисправность цепи управления форсунками
P0201 Неисправность цепи управления форсункой №1
P0202 Неисправность цепи управления форсункой №2
P0203 Неисправность цепи управления форсункой №3
P0204 Неисправность цепи управления форсункой №4
P0205 Неисправность цепи управления форсункой №5
P0206 Неисправность цепи управления форсункой №6
P0207 Неисправность цепи управления форсункой №7
P0208 Неисправность цепи управления форсункой №8
P0209 Неисправность цепи управления форсункой №9
P0210 Неисправность цепи управления форсункой №10
P0211 Неисправность цепи управления форсункой №11
P0212 Неисправность цепи управления форсункой №12
P0213 Неисправность цепи управления форсункой холодного старта №1
P0214 Неисправность цепи управления форсункой холодного старта №2
P0215 Неисправность соленоида выключения двигателя
P0216 Неисправность цепи контроля времени впрыска
P0217 Перегрев двигателя
P0218 Перегрев трансмиссии
P0219 Слишком высокие обороты двигателя (Engine Overspeed Condition)
P0220 Неисправность датчика положения дроссельной заслонки «B»
P0221 Сигнал датчика положения дроссельной заслонки «B» вне допустимого диапазона
P0222 Низкий уровень сигнала датчика положения дроссельной заслонки «B»
P0223 Высокий уровень сигнала датчика положения дроссельной заслонки «B»
P0224 Перемежающийся уровень сигнала датчика положения дроссельной заслонки «B»
P0225 Неисправность датчика положения дроссельной заслонки «C»
P0226 Сигнал датчика положения дроссельной заслонки вне допустимого диапазона «C»
P0227 Низкий уровень сигнала датчика положения дроссельной заслонки «C»
P0228 Высокий уровень сигнала датчика положения дроссельной заслонки «C»
P0229 Перемежающийся уровень сигнала датчика положения дроссельной заслонки «C»
P0230 Неисправность первичной цепи управления бензонасосом (упр. реле бензонасоса)
P0231 Постоянный низкий уровень вторичной цепи бензонасоса
P0232 Постоянный высокий уровень вторичной цепи бензонасоса
P0233 Перемежающийся уровень вторичной цепи бензонасоса
P0235 Неисправность цепи датчика давления турбонаддува «A»
P0236 Сигнал с датчика турбины «A» вне допустимого диапазона
P0237 Низкий уровень сигнала с датчика турбины «A»
P0238 Высокий уровень сигнала с датчика турбины «A»
P0239 Неисправность цепи датчика давления турбонаддува «B»
P0240 Сигнал с датчика турбины «B» вне допустимого диапазона
P0241 Низкий уровень сигнала с датчика турбины «B»
P0242 Высокий уровень сигнала с датчика турбины «B»
P0243 Неисправность соленоида затвора выхлопных газов турбины «A»
P0244 Сигнал соленоида затвора выхлопных газов турбины «A» вне доп. диапазона
P0245 Соленоид затвора выхлопных газов турбины «A» всегда открыт
P0246 Соленоид затвора выхлопных газов турбины «A» всегда закрыт
P0247 Неисправность соленоида затвора выхлопных газов турбины «B»
P0248 Сигнал соленоида затвора выхлопных газов турбины «B» вне доп. диапазона
P0249 Соленоид затвора выхлопных газов турбины «B» всегда открыт
P0250 Соленоид затвора выхлопных газов турбины «B» всегда закрыт
P0251 Неисправность насоса впрыска турбины»A»
P0252 Сигнал насоса впрыска турбины «A» не допустимого диапазона
P0253 Низкий уровень сигнала насоса впрыска турбины «A»
P0254 Высокий уровень сигнала насоса впрыска турбины «A»
P0255 Перемежающийся уровень сигнала насоса впрыска турбины «A»
P0256 Неисправность насоса впрыска турбины «B»
P0257 Сигнал насоса впрыска турбины «B» вне допустимого диапазона
P0258 Низкий уровень сигнала насоса впрыска турбины «B»
P0259 Высокий уровень сигнала насоса впрыска турбины «B»
P0260 Перемежающийся уровень сигнала насоса впрыска турбины «B»
P0261 Форсунка цилиндра №1 — замыкание на землю
P0262 Форсунка цилиндра №1 — обрыв или замыкание на +12V
P0263 Форсунка цилиндра №1 — неисправность драйвера форсунки
P0264 Форсунка цилиндра №2 — замыкание на землю
P0265 Форсунка цилиндра №2 — обрыв или замыкание на +12V
P0266 Форсунка цилиндра №2 — неисправность драйвера форсунки
P0267 Форсунка цилиндра №3 — замыкание на землю
P0268 Форсунка цилиндра №3 — обрыв или замыкание на +12V
P0269 Форсунка цилиндра №3 — неисправность драйвера форсунки
P0270 Форсунка цилиндра №4 — замыкание на землю
P0271 Форсунка цилиндра №4 — обрыв или замыкание на +12V
P0272 Форсунка цилиндра №4 — неисправность драйвера форсунки
P0273 Форсунка цилиндра №5 — замыкание на землю
P0274 Форсунка цилиндра №5 — обрыв или замыкание на +12V
P0275 Форсунка цилиндра №5 — неисправность драйвера форсунки
P0276 Форсунка цилиндра №6 — замыкание на землю
P0277 Форсунка цилиндра №6 — обрыв или замыкание на +12V
P0278 Форсунка цилиндра №6 — неисправность драйвера форсунки
P0279 Форсунка цилиндра №7 — замыкание на землю
P0280 Форсунка цилиндра №7 — обрыв или замыкание на +12V
P0281 Форсунка цилиндра №7 — неисправность драйвера форсунки
P0282 Форсунка цилиндра №8 — замыкание на землю
P0283 Форсунка цилиндра №8 — обрыв или замыкание на +12V
P0284 Форсунка цилиндра №8 — неисправность драйвера форсунки
P0285 Форсунка цилиндра №9 — замыкание на землю
P0286 Форсунка цилиндра №9 — обрыв или замыкание на +12V
P0287 Форсунка цилиндра №9 — неисправность драйвера форсунки
P0288 Форсунка цилиндра №10 — замыкание на землю
P0289 Форсунка цилиндра №10 — обрыв или замыкание на +12V
P0290 Форсунка цилиндра №10 — неисправность драйвера форсунки
P0291 Форсунка цилиндра №11 — замыкание на землю
P0292 Форсунка цилиндра №11 — обрыв или замыкание на +12
P0293 Форсунка цилиндра №11 — неисправность драйвера форсунки
P0294 Форсунка цилиндра №12 — замыкание на землю
P0295 Форсунка цилиндра №12 — обрыв или замыкание на +12V
P0296 Форсунка цилиндра №12 — неисправность драйвера форсунки
P0300 Обнаружены случайные/множественные пропуски зажигания
P0301 Обнаружены пропуски зажигания в цилиндре №1
P0302 Обнаружены пропуски зажигания в цилиндре №2
P0303 Обнаружены пропуски зажигания в цилиндре №3
P0304 Обнаружены пропуски зажигания в цилиндре №4
P0305 Обнаружены пропуски зажигания в цилиндре №5
P0306 Обнаружены пропуски зажигания в цилиндре №6
P0307 Обнаружены пропуски зажигания в цилиндре №7
P0308 Обнаружены пропуски зажигания в цилиндре №8
P0309 Обнаружены пропуски зажигания в цилиндре №9
P0310 Обнаружены пропуски зажигания в цилиндре №10
P0311 Обнаружены пропуски зажигания в цилиндре №11
P0312 Обнаружены пропуски зажигания в цилиндре №12
P0320 Неисправноcть цепи распределителя зажигания
P0321 Сигнал распределителя зажигания вне допустимого диапазона
P0322 Сигнал распределителя зажигания отсутствует
P0323 Сигнал распределителя зажигания перемежающийся
P0325 Неисправность цепи датчика детонации №1
P0326 Сигнал датчика детонации №1 вне допустимого диапазона
P0327 Низкий уровень сигнала датчика детонации №1
P0328 Высокий уровень сигнала датчика детонации №1
P0329 Перемежающийся уровень сигнала датчика детонации №1
P0330 Неисправность цепи датчика детонации №2
P0331 Сигнал датчика детонации №2 вне допустимого диапазона
P0332 Низкий уровень сигнала датчика детонации №2
P0333 Высокий уровень сигнала датчика детонации №2
P0334 Перемежающийся уровень сигнала датчика детонации №2
P0335 Ошибка датчика положения коленвала»A»
P0336 Ошибка ДПКВ «A» (пропуск одного зуба)
P0337 Низкий уровень или замыкание на массу ДПКВ «A»
P0338 Высокий уровень или замыкание на +12V ДПКВ «A»
P0339 Перемежающийся сигнал ДПКВ «A»
P0340 Неисправность датчика распределительного вала
P0341 Сигнал датчика распределительного вала вне допустимого диапазона
P0342 Низкий уровень сигнала датчика распределительного вала
P0343 Высокий уровень сигнала датчика распределительного вала
P0344 Перемежающийся уровень сигнала датчика распределительного вала
P0350 Неисправность первичной / вторичной цепи катушки зажигания
P0351 Неисправность первичной / вторичной цепи катушки зажигания «A»
P0352 Неисправность первичной / вторичной цепи катушки зажигания «B»
P0353 Неисправность первичной / вторичной цепи катушки зажигания «C»
P0354 Неисправность первичной / вторичной цепи катушки зажигания «D»
P0355 Неисправность первичной / вторичной цепи катушки зажигания «E»
P0356 Неисправность первичной / вторичной цепи катушки зажигания» F»
P0357 Неисправность первичной / вторичной цепи катушки зажигания «G»
P0358 Неисправность первичной / вторичной цепи катушки зажигания «H»
P0359 Неисправность первичной / вторичной цепи катушки зажигания «I»
P0360 Неисправность первичной / вторичной цепи катушки зажигания «J»
P0361 Неисправность первичной / вторичной цепи катушки зажигания «K»
P0362 Неисправность первичной / вторичной цепи катушки зажигания «L»
P0370 Неисправность сигнала А таймера
P0371 Число импульсов сигнала А таймера выше нормы
P0372 Число импульсов сигнала А таймера ниже нормы
P0373 Нестабильные импульсы сигнала А таймера
P0374 Нет импульсов сигнала А таймера
P0375 Неисправность сигнала B таймера
P0376 Число импульсов сигнала B таймера выше нормы
P0377 Число импульсов сигнала B таймера ниже нормы
P0378 Нестабильные импульсы сигнала B таймера
P0379 Нет импульсов сигнала А таймера
P0380 Неисправность свечи накаливания или цепи нагрева
P0381 Неисправность свечи накаливания или индикатора нагрева
P0385 Неисправность цепи датчика положения коленвала «B»
P0386 Сигнал датчика положения коленвала «B» вне допустимого диапазона
P0387 Низкий уровень или замыкание на массу ДПКВ «В»
P0388 Высокий уровень или замыкание на +12V ДПКВ «В»
P0389 Перемежающийся сигнал датчика положения коленвала «B»
P0400 Неисправность системы рециркуляции отработанных газов
P0401 Неэффективность системы рециркуляции отработанных газов
P0402 Избыточность системы рециркуляции отработанных газов (ОГ)
P0403 Неисправность цепи датчика системы рециркуляции отработанных газов
P0404 Сигнал датчика системы рециркуляции ОГ вне допустимого диапазона
P0405 Низкий уровень сигнала датчика «A» системы рециркуляции ОГ
P0406 Высокий уровень сигнала датчика «A» системы рециркуляции ОГ
P0407 Низкий уровень сигнала датчика «В» системы рециркуляции ОГ
P0408 Высокий уровень сигнала датчика «В» системы рециркуляции ОГ
P0410 Неисправность системы вторичной подачи воздуха
P0411 Некорректный поток через систему вторичной подачи воздуха
P0412 Неисправность клапана системы вторичной подачи воздуха»A»
P0413 Клапан системы вторичной подачи воздуха «A» всегда открыт
P0414 Клапан системы вторичной подачи воздуха «A» всегда закрыт
P0415 Неисправность клапана системы вторичной подачи воздуха «В»
P0416 Клапан системы вторичной подачи воздуха «В» всегда открыт
P0417 Клапан системы вторичной подачи воздуха «В» всегда закрыт
P0420 Эффективность системы катализаторов В1 ниже допустимого порога
P0421 Эффективность прогрева катализаторов В1 ниже допустимого порога
P0422 Эффективность главного катализатора В1 ниже допустимого порога
P0423 Эффективность нагревателя катализатора В1 ниже допустимого порога
P0424 Температура нагревателя катализатора В1 ниже допустимого порога
P0430 Эффективность системы катализаторов В2 ниже допустимого порога
P0431 Эффективность прогрева катализаторов В3 ниже допустимого порога
P0432 Эффективность главного катализатора В2 ниже допустимого порога
P0433 Эффективность нагревателя катализатора В2 ниже допустимого порога
P0434 Температура нагревателя катализатора В2 ниже допустимого порога
P0440 Неисправность контроля системы улавливания паров бензина
P0441 Плохая продувка системы улавливания паров бензина
P0442 Небольшая утечка в системе улавливания паров бензина
P0443 Неисправность цепи клапана продувки системы улавливания паров бензина
P0444 Клапан продувки системы улавливания паров бензина всегда открыт
P0445 Клапан продувки системы улавливания паров бензина всегда закрыт
P0446 Неисправность упр. воздушным клапаном системы улавливания паров
P0447 Воздушный клапан системы улавливания паров всегда открыт
P0448 Воздушный клапан системы улавливания паров всегда закрыт
P0450 Неисправность датчика давления паров бензина
P0451 Сигнал датчика давления паров бензина вне допустимого диапазона
P0452 Низкий уровень сигнал датчика давления паров бензина
P0453 Высокий уровень сигнал датчика давления паров бензина
P0454 Перемежающийся уровень сигнал датчика давления паров бензина
P0455 Большая утечка в системе улавливания паров бензина
P0460 Неисправность цепи датчика уровня топлива
P0461 Сигнал датчика уровня топлива вне допустимого диапазона
P0462 Низкий уровень сигнала датчика уровня топлива
P0463 Высокий уровень сигнала датчика уровня топлива
P0464 Перемежающийся уровень сигнала датчика уровня топлива
P0465 Неисправность цепи датчика потока воздуха продувки
P0466 Сигнал датчика потока воздуха продувки вне допустимого диапазона
P0467 Низкий уровень сигнала датчика потока воздуха продувки
P0468 Высокий уровень сигнала датчика потока воздуха продувки
P0469 Перемежающийся уровень сигнала датчика потока воздуха продувки
P0470 Неисправность датчика давления выхлопных газов
P0471 Сигнал датчика давления выхлопных газов вне допустимого диапазона
P0472 Низкий уровень сигнала датчика давления выхлопных газов
P0473 Высокий уровень сигнала датчика давления выхлопных газов
P0474 Перемежающийся уровень сигнала датчика давления выхлопных газов
P0475 Неисправность клапана датчика давления выхлопных газов
P0476 Сигнал клапана датчика давления выхлопных газов вне допустимого диапазона
P0477 Низкий уровень сигнала клапана датчика давления выхлопных газов
P0478 Высокий уровень сигнала клапана датчика давления выхлопных газов
P0479 Перемежающийся уровень сигнала клапана датчика давления выхлопных газов
P0480 Неисправность цепи управления реле вентилятора
P0500 Нет сигнала датчика скорости автомобиля
P0501 Сигнал датчика скорости автомобиля вне допустимого диапазона
P0502 Низкий уровень сигнала датчика скорости автомобиля
P0503 Высокий уровень сигнала датчика скорости автомобиля
P0505 Неисправность регулятора холостого хода
P0506 Неисправность регулятора холостого хода — низкие обороты
P0507 Неисправность регулятора холостого хода — высокие обороты
P0510 Неисправность концевика дроссельной заслонки
P0520 Неисправность в цепи датчика давления масла
P0521 Неправильный показатель/не отрегулирован датчик давления масла
P0522 Низкое напряжение датчика давления масла
P0523 Высокое напряжение датчика давления масла
P0530 Неисправность в цепи датчика давления охлаждающей жидкости кондиционера
P0531 Неправильный показатель/не отрегулирован датчик давления охлаждающей жидкости кондиционера
P0532 Низкий показатель датчика давления охлаждающей жидкости кондиционера
P0533 Высокий показатель датчика давления охлаждающей жидкости кондиционера
P0534 Утечка охлаждающей жидкости кондиционера
P0550 Неисправность в цепи датчика давления в гидроусилителе руля
P0551 Неправильный показатель/не отрегулирован датчик давления в гидроусилителе руля
P0552 Низкий показатель датчика давления в гидроусилителе руля
P0553 Высокий показатель датчика давления в гидроусилителе руля
P0554 Неисправность датчика давления в гидроусилителе руля
P0560 Напряжение питания системы ниже порога работоспособности
P0561 Напряжение питания системы нестабильное
P0562 Низкое напряжение питания системы
P0563 Высокое напряжение питания системы
P0565 Неисправность сигнала включения системы круиз-контроля
P0566 Неисправность сигнала выключения системы круиз-контроля
P0567 Неисправность сигнала продолжения движения системы круиз-контроля
P0568 Неисправность сигнала установки скорости системы круиз-контроля
P0569 Неисправность сигнала торможения системы круиз-контроля
P0570 Неисправность сигнала ускорения системы круиз-контроля
P0571 Неисправность в цепи переключателя торможения A системы круиз-контроля
P0572 Низкий показатель переключателя торможения A системы круиз-контроля
P0573 Высокий показатель переключателя торможения A системы круиз-контроля
P0574 Неисправность системы круиз-контроля
P0575 Неисправность системы круиз-контроля
P0576 Неисправность системы круиз-контроля
P0577 Неисправность системы круиз-контроля
P0578 Неисправность системы круиз-контроля
P0579 Неисправность системы круиз-контроля
P0580 Неисправность системы круиз-контроля
P0600 Неисправность при связи с системой
P0601 Ошибка контрольной суммы ПЗУ
P0602 Программная ошибка блока управления
P0603 Ошибка внешнего ОЗУ
P0604 Ошибка внутреннего ОЗУ
P0605 Ошибка в памяти (ROM) блока управления
P0606 Неисправность процессора PCM
P0607 Неисправность канала детонации
P0608 Неисправность датчика VSS «A» блока управления
P0609 Неисправность датчика VSS «В» блока управления
P0620 Неисправность в цепи управления генератора
P0621 Неисправность в цепи лампы «L» генератора
P0622 Неисправность в блоке «F» генератора
P0650 Неисправность в цепи индикаторной лампы неисправностей (MIL)
P0654 Неправильно отрегулированы обороты двигателя
P0655 Неисправность в цепи лампы прогрева двигателя
P0656 Неисправность в цепи датчика уровня топлива
P0700 Неисправность системы контроля трансмиссии

11 сентября 2016

Метки: другое

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Источник

Вообще-то история поисков дефектов, заложенных на стадии проектирования автомобиля, занятие весьма неблагодарное, хотя и стандартное, особенно, с современными моделями. Ты тут мозги сушишь, ночами не спишь, наконец, победа.

Бинго! Так и распирает от гордости. И вдруг выясняется, что это и не Победа-то вовсе, а так, пограничные бои местного значения, за обладанием населенным пунктом Кукуевка из трех дворов. И случай твой вполне вписывается в другие подобные случаи, описанные в сводках ТСБ (ТехСервисБюллютнях) и разосланные по всем странам, где присутствует дилерская сеть данного производителя. Всё под контролем, ждите следующей подачи. Вам всё расскажут.

Поэтому поиск дефекта на дилерской станции сытого Запада начинается с чтения ошибок и изучения полного списка ТСБ. Чего там опять Отцы Основатели криво понапридумывали?

История поиска подобных «подарков» в мелкой мастерской, к тому же не заточенной под конкретную марку, выглядит несколько по-иному.

Итак, следуем за белым кроликом, в поисках красного грибочка. Событие двухлетней давности. Одним прекрасным летним утром, когда завтрак уже закончился , а обед еще и не думал начинаться, нашу скромную мастерскую посетил Оpel Astra J 2010-го года выпуска, ярко красного цвета. Этакий мелкий родственник Ферарри. Слегка толстозадый, но а целом, по дизайну, весьма приятный автомобиль. Причина появления у нас: потеря тяги при постоянно возникающей ошибке Р0171.

Дословно: DTC P0171 00: Fuel Trim System Lean. Данная ошибка относится к разряду «системных». Те, кто достаточно давно читают мои дневники, возможно помнят, что так называемые «системные» ошибки появляются в том случае, когда система самодиагностики автомобиля проблему видит, но не может конкретно определить виновника. В таком случае предлагается выполнить широкий комплекс мероприятий. Из разговора с владельцем выяснилось, что вот уже полгода он мероприятия выполняет, по диагностикам ездит, но увы. Всякие там новые (взамен исправных) расходомеры и кислородные датчики ситуацию не улучшают. Подсосы воздуха не обнаружены. У нас человек планирует проверить давление топлива и производительность форсунок.

Мысль здравая, после просмотра потока данных сканером (мало ли что там предыдущие диагносты не заметили) приступаем к замеру топлива. И тут, где-то параллельно, начинаются неприятности. Мы как-то давно опелевский TIS не обновляли и информации по машинам этого года нет. Давление топлива я нашел, но вот коснись чего более существенного, и «сливай воду». Ладно, давление снижено (вот, правда, не настолько, чтобы ставить уверенный диагноз). Приняли (совместно с клиентом) решение о замене сборки насоса (в составе: насос -топливный фильтр — регулятор давления).Прямо скажем — весьма не дешевое решение. Тут я в отпуск подался, а клиент отправился на поиски сборки насоса по гуманной цене.

По возвращении я уже знал, что замена насоса ни к чему не привела (Саня по Скайпу «обрадовал»). Значит, надо более серьезно подходить, техническую информацию собирать и анализировать. Тут Опелек подъехал, Саня ошибочку затер, чтоб динамику процесса отследить с «нулевой» точки. И тут нам повезло. Кратковременно выскочила ошибка Р1101.

Подробнее:
P1101 00
• DTCsP0102 00, P0103 00, P0106 00, P0107 00, P0108 00, P0112 00, P0113 00, P0117 00, P0118 00, P0335 00, P0336 00 are not set
• The engine speed is between 400-6 500 RPM
• The engine coolant temperature (ECT) Sensor is between 70-125°C (158-257°F).
• The inlet air temperature (IAT) Sensor is between -20 to +125°C (-4 to +257°F).
• DTC P1101 00 run continuously when the above conditions are met.
Conditions for Setting the DTC
The ECM detects that the airflow rate is more than the calculated airflow for more than 0.2 s.
Action Taken When the DTC Sets
• DTC P0068 00 is a Type A DTC.
• DTC P1101 00 is a Type B DTC.

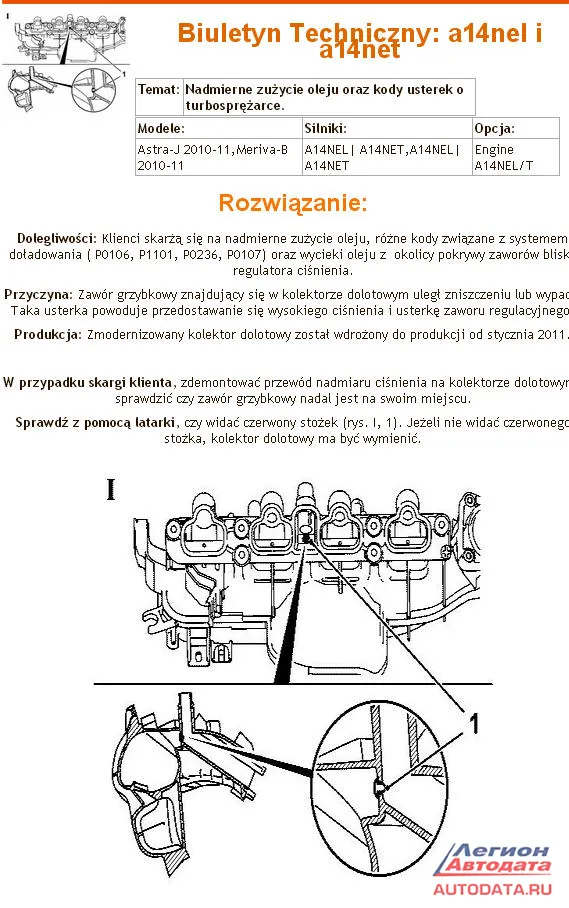

Вроде и не Бог весть что, но к тому моменту я был уже уверен, что без шаловливых ручек конструкторов Опель не обошлось. Надо искать TSB на тему 1101. И оно нашлось. Правда на польском языке. Но какая разница (особенно для жителя Беларуси). Вот оно:

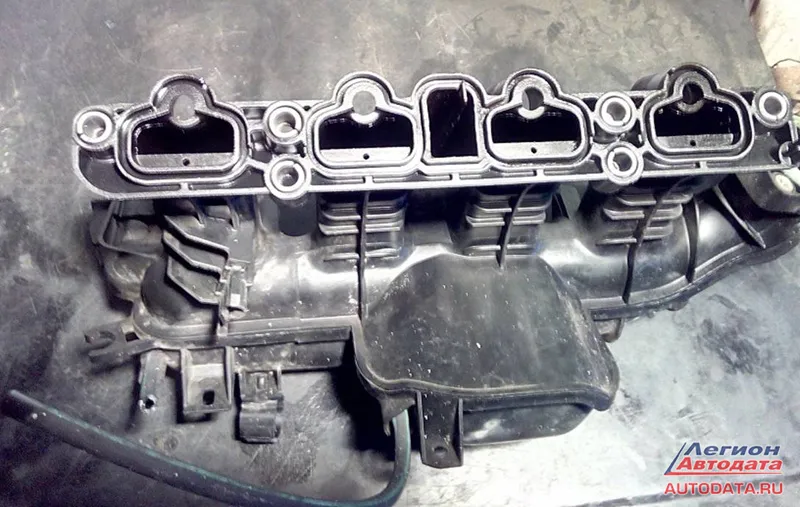

Посмотрели в «дырочку по стрелочке». Темно и не видно красного грибка. Далее дело техники, снятие коллектора:

Главное TSB с картинкой, не важно на каком языке текст, на иврите, на суахили. Без картинки вы никогда не найдете в этой черной норе место, где затаился этот красный грибок. Конечно, его там не было. Привет от конструкторов агрегата. Далее сюжет развивался уже линейно. Сгоняли за б/у коллектором. Правда после установки картина сильно не поменялась. Кратковременный топливный баланс по прежнему стремился вверх. Но мы уже «оседлали волну». Достаточно быстро Саня нашел злополучный красный грибок, неведомыми ветрами занесенный под один из вакуумных клапанов вентиляции топливного бака. Паршивец умудрился его заклинить. Извлечь без повреждения клапана грибок не удалось. Клапан EVAP под замену. Но авто заработало отлично. Хозяин счастлив. Нет, для стритрейсинга это авто точно не подходит. «Грибочек» выпал после того, как владелец погонялся с какими-то девочками меж светофорами.

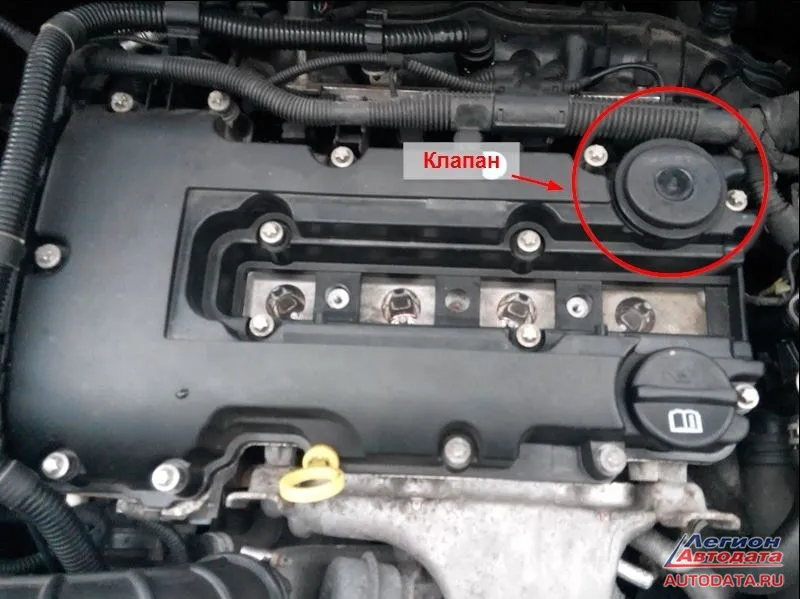

В полном тексте ТСБ было сказано, что данная проблема относится только к автомобиля выпущенным до 2011-го года. Далее были предприняты меры, изменена конструкция коллектора, и все должно было стать хорошо. Но, почему то не стало. Непоседливый красный грибок никак не хотел обдуваться картерными газами сидя на своем месте. Как следствие: выход из строя мембраны клапана вентиляции картера, заменой клапанной крышки:

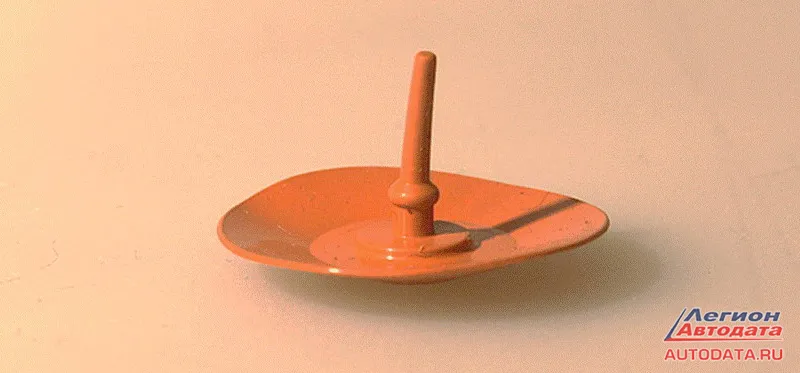

Далее, расход масла, с образованием синего облака при прогазовке и большие проблемы с поршневой. Данная тема сейчас весьма популярна на опелевских форумах. Вот и недавно, при диагностике Опель Инсигния 1.6 турбо (жалобы на ошибку Р0420, появляющуюся во время активной езды по городу, плюс потеря тяги) мною было обнаружено отсутствие злополучного красного грибка. Правда, установлен он уже совсем в другом месте и замены коллектора не требовал. А так все стандартно, выход из строя и замена клапана вентиляции, катушки зажигания и появление, как следствие, ошибки Р0420. Замер противодавления на катализаторе показал не более 0.1 атм при прогазовке, а вот проверка на герметичность с помощью дымогенератора показала негерметичность. Тут и было обнаружено место, где должен был находиться злосчастный грибок. Его там не оказалось. Фото беглеца «без костюма»:

Источник
