Коды ошибок стиральных машин Samsung с дисплеем

В этой таблице собраны коды всех моделей СМ Samsung с дисплеем, поэтому практически для всех неисправностей указывается сразу
по несколько кодов. В последующих разделах этой статьи для некоторых линеек СМ будут приведены именно их коды. Коды ошибок,
начинающие с буквы «E», использовались в старых моделях СМ Samsung.

Обращаем также внимание на то, что для одной неисправности может быть указано несколько кодов в рамках одной системы
нумерации ошибок: например, коды HE, HE1 и HE2 объединены в общую группу описания проблем с нагревом воды в баке, хотя их
точные причины во много разные. Так сделано для сокращения описания большого числа кодов ошибок; кроме того, детали ошибок
всё равно мало что значат для рядового пользователя СМ, а у мастера, которого вы, скорее всего, вызовите, имеются и более
детальные технические описания.

Код	Описание	Способ устранения
5E (SE) 5C E2	Проблемы со сливом грязной воды: за требуемое время уровень воды в баке не опустился до определенного уровня	К проблеме может привести следующее: Что-то мешает воде уйти из СМ: дефект или засор сливного шланга, засорилась гидросистема сливной помпы — всё это вам вполне по силам исправить самому Обрыв в проводке или отошли контакты в цепях от управляющего контроллера до помпы или прессостата; аналогичная проблема может быть с цепью питания электродвигателя насоса Сломался сливной насос или его крыльчатка: надо вызывать специалиста для его проверки и замена обмотки или всего двигателя Вышел из строя датчик уровня воды (прессостат): диагностика с последующей заменой Сбой управляющего контроллера: требуется профессиональная диагностика и замена, если плата неисправна Несколько экзотическая ситуация, но всякое бывает: машина хранилась на холоде и вода замерзла в баке Как видите, причин появления этого кода ошибки немало, поэтому лучше вызвать квалифицированного специалиста. Смотрите также «Стиральная машина не отжимает и не сливает»
H1, H2 HE, HE1, HE2 HC, HC1, HC2 E5, E6	Вода в баке медленно или вообще не нагревается, либо, наоборот, перегревается	Причин много, вот некоторые из них: В электросети слишком низкое напряжение: если в розетке действительно низкое напряжение — вызвать электрика Для начала убедитесь в том, что проводка между термодатчиком или ТЭНом и управляющим контроллером в порядке, что все контакты и разъемы надежно закреплены Отсутствие сигнала от термодатчика может означать его неисправность: неисправный датчик меняют «Залипло» реле ТЭНа: его также надо менять Сгорел нагревательный элемент (ТЭН), например, из-за толстого слоя накипи на нём: ТЭН только менять Обрыв в цепи питания ТЭНа: проверить провода и контакты Как ни странно, вода может не успеть нагреться из-за того, что СМ стоит в холодном месте — редко, но и такое случается Проблемы с электроникой: термодатчик, реле, контроллер Смотрите также «Стиральная машина не нагревает воду при стирке»
DE, DE1, DE2 DC, DC1, DC2 DOOR ED	Нет сигнала о блокировке двери люка или, наоборот, дверь не получается открыть	В результате электроника блокирует начало стирки. Возможные причины: Для начала самое очевидное: плотнее закрываем дверь Потом убеждаемся, что никакие предметы не мешают закрытию двери: если ошибка осталось, значит, что-то сломалось Обрыв связи между симистором управления УБЛ (устройство блокировки люка) и управляющим контроллером: прозвонить цепь, проверить контакты Что-то сломалось в УБЛ, например, замок, или ослабли петли: в принципе, замок можно починить самостоятельно, но УБЛ — сложный блок, включающий электронику, поэтому лучше обратиться в сервис Неисправен датчик закрытия двери: замена Проблемы в управляющем контроллере УБЛ: диагностика и замена Смотрите также «Стиральная машина: не работает замок» и «Стиральная машина: не открывается дверь после стирки»
4E (ЧE) 4C E1	Проблемы с набором воды: бак не заполняется за требуемый промежуток времени	Возможные причины: Вода не поступает в СМ: перекрыт кран подачи воды, слабый напор в водопроводе, дефект или засор шланга, засорился входной клапан и т.д. — всё это вам вполне по силам исправить самому Забыли плотно закрыть дверь люка и электроника блокирует запуск программы стирки Сломался входной электроклапан: его придется заменить Неисправен датчик уровня воды (прессостат): диагностика с последующей заменой Обрыв в проводке или отошли контакты в цепях от управляющего контроллера до входного клапана или прессостата Сбой управляющего контроллера: требуется профессиональная диагностика и замена, если плата неисправна Смотрите также «Стиральная машина Самсунг не набирает воду: причины»
SUd 5d (Sd)	При стирке в баке образуется слишком много пены	Повышенное пенообразование может вызывать следующее: Вы используете порошок, не подходящий к данному режиму стирки, например, в СМ-автомат засыпали порошок для ручной стирки: попробуйте сменить моющее средство Засыпали слишком много моющего средства: попробуйте при следующей стирке уменьшить дозу Вода плохо сливается из СМ: смотрите описание ошибки «5E» Неисправен датчик уровня воды или обрыв в его цепи: прозвонить цепь, проверить и заменить датчик То же для датчика пенообразования, если установлен Сбой управляющего контроллера: вызывайте мастера Смотрите также «В стиральной машине много пены: что делать»
UE UB E4	Неверное положение барабана, нарушена его балансировка	Возможные причины: Возможно, в бак заложено слишком много или, наоборот, слишком мало белья Не исключено, что вы неверно расположили белье в баке, из-за чего возник дисбаланс СМ установлена не строго горизонтально: проверьте по уровню Поврежден ремень привода электродвигателя СМ: замена ремня Нарушения в проводке СМ: прозвонить, починить проблемные участки, проверить и подтянуть контакты Неисправен датчик позиционирования барабана: диагностика и замена датчика То же для тахогенератора или датчика Холла Что-то сломалось в электродвигателе: стерлись щетки, заклинило подшипник — вызывайте специалиста Проблемы с модулем управления: вызывайте мастера для диагностики Смотрите также «Барабан стиральной машины стучит»
LE, LE1 LC, LC1 E9	Обнаружена протечка воды из СМ или её самослив из бака	Проблемы могут быть в следующих узлах СМ: Осмотреть все места в СМ, откуда может протекать вода: заливной и сливной шланги, люк и его манжета, дозатор, внутренние патрубки, бак Протекает сливной насос: вряд ли его удастся починить, придется менять Образуется много пены: смотрите описание ошибки «SUd» Неисправность или обрыв в цепи управления одного из датчиков: прессостата (уровня воды), контроля протечек («Аква-Стоп») Неверная установка или ошибка подключения сливного шланга к канализации Сбой электроники Смотрите также «Стиральная машина протекает снизу» и «Стиральная машина набирает воду и сразу сливает»
3E, 3E1, 3E2,       3E3, 3E4 3C, 3C1, 3C2,       3C3, 3C4 EA	На управляющий электронный контроллер не поступает сигнал от тахогенератора приводного мотора	Загружено слишком много белья, из-за чего двигатель перегружен Нарушена проводка в цепи TAXO или ослабление контактов С тахогенератора соскочила шайба, закрепляющая катушку, из-за чего датчик выскочил из посадочного гнезда Неисправен сам тахогенератор: требуется его замена Сломаться может и мотор: нужна его диагностика и ремонт или замена Проблемы на другом конце цепи TAXO: что-то случилось с управляющим контроллером Смотрите также «Стиральная машина Самсунг не отжимает» и «Не крутится барабан стиральной машины: причины, Самсунг»
bE (6E) bE1, bE2, bE3 bC, bC2, b2 Eb	СМ не включается или проблемы с симистором приводного мотора	Вообще-то несколько странная группировка кодов ошибок: СМ может не включаться по множеству причин — смотрите «Не включается стиральная машина Самсунг». Двигатель же может не вращать барабан как из-за неисправности симистора (надо проверить его цепь, сам датчик и контроллер), так и из-за проблем с тахогенератором (смотрите описание ошибки «3E») или внутренних поломок мотора. Смотрите также «Не отжимает стиральная машина Самсунг: что делать»
tE, tE1, tE2,       tE3 tC, tC1, tC2,       tC3, tC4 Ec	На управляющий контроллер не поступает сигнал от термодатчика (термостата)	Возможные причины: Для начала убедитесь в том, что проводка между термодатчиком или ТЭНом и управляющим контроллером в порядке, что все контакты и разъемы надежно закреплены Отсутствие сигнала от датчика может означать его неисправность: неисправный датчик меняют «Залипло» реле ТЭНа: его также надо менять Проблемы в управляющем контроллере: здесь требуется профессиональная диагностика и замена контроллера Смотрите также «Почему стиральная машина не нагревает воду»
1E (IE) 1C (IC) E7	На управляющий контроллер не приходит сигнал от датчика уровня воды (прессостата)	Причины ошибки и действия обычные при предупреждении о неисправном датчике: сначала надо убедиться, что цепь между ним и контроллером в порядке, что все контакты закреплены и не окислились, проверить сам датчик (если испорчен — заменить), и завершить поиск неисправности на управляющем контроллере (для его диагностики и замены лучше обратиться к специалистам).
OE (0E) OF (0F) OC (0C) E3	В бак залилось слишком много воды	Основные причины: плохой слив, поломка датчиков, неправильный порошок: Вы используете порошок, не подходящий к данному режиму стирки: попробуйте сменить моющее средство Засыпали слишком много моющего средства: попробуйте при следующей стирке уменьшить дозу Вода плохо сливается из СМ: смотрите описание ошибки «5E» Неисправен датчик уровня воды или обрыв в его цепи: прозвонить цепь, проверить и заменить датчик То же для входного заливного клапана Сбой управляющего контроллера: вызывайте мастера Смотрите также «Стиральная машина постоянно набирает воду»
Uc 9C 9E1, 9E2	Напряжения электросети не соответствует требованиям данном модели СМ	Вызовите электрика для проверки и ремонта электропроводки: если не помогло, значит проблемы внутри прибора, и на этот раз придется звонить в сервис. О возможных проблемах с электропитанием СП можно также прочитать в статье «Стиральная машина включается и сразу выключается»
2H 3H 4Р	Показывает время, оставшееся до конца стирки (это не ошибка!)	Подобный код могут наблюдать во время длительной стирки владельцы стиральных машин с небольшими двухсимвольными дисплеями, на которых не помещается 3-хначиное число оставшихся минут. Здесь «H» — От «Hour» («час» на английском), цифра — количество оставшихся часов: «2» — от 100 до 180 минут, «3» — 180-240 минут, «4» — более 240 минут; код пропадет, когда останется 99 минут.
AE AC ACb (AC6) 13E	Возникла ошибка при обмене данными между модулем управления и платой информационного дисплея	Нарушена цепь между платами: прозвон, ремонт проводки, укрепление контактов и разъемов Неисправна плата визуализации: диагностика, ремонт или замена Сбой системной платы управления: звоните в сервис Смотрите также «Стиральная машина: не работает табло»
FE FC	Не работает вентилятор сушки	Возможные причины: Что-то сломалось в вентиляторе: ремонт или замена Нарушена цепь между датчиками вентилятора и управляющим контроллером: ремонт проводки, подтяжка контактов Неисправны датчики в вентиляторе: диагностика, ремонт или замена Сбой системной платы управления: звоните в сервис Смотрите также «Стиральная машина не сушит белье: причины»
EE	Слишком высокая температура сушки	В первую очередь проверяется термодатчик сушки и его цепь: проводку чиним, неисправный датчик меняем То же самое с ТЭНом и его цепью управления В заключение заглядываем в управляющий контроллер, но делать это лучше специалисту
ddC	Открылась дверца «Add Door» для загрузки белья в ходе стирки, хотя кнопка паузы не была нажата	Чтобы продолжить стирку, закройте дверцу и нажмите кнопку «Пуск/Пауза»
dC3	Не поступил сигнал о блокировке дверцы «Add Door»: люк не закрыт или не открывается	Смотрите описание ошибки «DE» — причины те же, что и при блокировке загрузочного люка
8E, 8E1 8C, 8C1	Не работает датчик вибрации VRT+	Датчик устанавливается на модели 2013 года и позже, аналог таходатчика: Нарушена цепь между датчиком и управляющим контроллером: ремонт проводки, подтяжка контактов Датчик неисправен: диагностика, ремонт или замена Сбой системной платы управления: звоните в сервис Смотрите также «Сильно вибрирует стиральная машина при отжиме» и «Сильно шумит стиральная машина при отжиме».
PoF PF	В ходе стирки было отключено электропитание	Просто возобновите стирку, нажав кнопку «Старт/Пауза»
Ao..A9 B0, C0 D0, E0	Не ошибка: вам просто сообщают, что СМ находится в тестовом режиме	Для выхода из тестового режима смотрите инструкцию к СМ
Hot	Высокая температура (выше 70 градусов) во время сушки	Это не ошибка, а просто информационное сообщение «на всякий случай», оно само пропадет после снижения температуры
CE, AC ACb (AC6) 4C2	В бак поступает слишком горячая вода	СМ сразу начинает сливать воду и высвечивает код ошибки: Ошибка установки: заливной шланг подключен к горячей воде Неисправен термостат или нарушена его цепь управления Неправильно работает ТЭН: неисправен, коротят контакты «Криво» работает управляющий контроллер «Стиральная машина сильно нагревается при стирке»
6C SdC (5dC)	Не работает автоматический дозатор	Только в моделях с поддержкой Wi-Fi: Неисправен привод дозатора или его датчик: диагностика, ремонт привода, замена датчика Обрыв в цепи датчика: восстановить проводку, подтянуть и зачистить контакты Как всегда, не исключен сбой электроники Смотрите также «Почему остается порошок в лотке стиральной машины»

• 22 Фев 2016

Samsung S821 Fuzzy Bio Compact , не стартует , мигают индикаторы режимов стирки и горят 4 режима температуры ))) так как это мой первый опыт со , вообщем первым делом проверил электронику блока управления всё норм ))) семисторы , диоды и резюки в норме , сетьевое в норме ))) по форумам ошибку вычеслил — Замок двери ( УБЛ ) , напряжение при старте на него приходит, проверял ))) вопрос могу я как небудь временно замкнуть цепь УБЛ без замка , я так понимаю что на общий должна приходить фаза для управления , при этом ноль тоже присутствует ? Нужно поставить перемычку между черным — питающая фаза и белым общим , что бы понять точно , возможно ли это ?

• 22 Фев 2016

Алексей_84 сказал(а):

вообщем первым делом проверил электронику блока управления всё норм ))

не все норм копеечная деталь,пользуй поиск.

• 22 Фев 2016

да я же проверил УБЛ не рабочий , как его обойти ? для теста )) УБЛ проверял подавал напругу- тишина ))) блок впорядке ))

Добавлено 22-02-2016 18:52

Emoe, С блока напруга приходит но замок не запирает ))))

• 22 Фев 2016

Алексей_84 сказал(а):

вопрос могу я как небудь временно замкнуть цепь УБЛ без замка

легко , поставь перемычку между двумя контактами и всё!

• 22 Фев 2016

то есть между чёрным и белым ( пит. и общий , нейтраль в воздух ) правильно , писал выше ?

Добавлено 22-02-2016 19:42

вопрос почему относительно нейтрали на общем есть напруга ?порядка 150 Вольт!

Добавлено 22-02-2016 19:45

При нажатии на старт со 150 — ти повышается до сетьевого напряжения ))))

• 22 Фев 2016

без нагрузки не меряют.Разбери замок и посмотри какие надо замкнуть.

Добавлено 22-02-2016 20:00

Кстати про не рабочий убл в первом посте ни слова.

• 22 Фев 2016

Алексей_84, Исправляем заголовок.

• 23 Фев 2016

Всех с празником уважаемые участники )))) Вообщем разобрал замок , фаза с питания замыкается на общий , нейтраль в воздухе ))) попробывал замкнуть , не чего не изменилось . Странно ? но напруга приходит на УБЛ при нажатии на старт , УБЛ пока исчу по разным компаниям без результата ))) Ещё раз проверил симистор , резюк и т.д , но я так понимаю что если питание есть то цепь в норме , симистор M1L43

Добавлено 23-02-2016 13:18

симистор M1L43 чем можно заменить , аналог кто знает ? Вообщем найду новый УБЛ поставлю буду дальше искать ))) ( Старый вообще не работает , пластины сгорели ). У меня вопрос может нейтраль тоже участвует в цепи управления ,а не только запитывает как ноль замок ?

• 23 Фев 2016

Так может все же типавухо?270КОМ?

• 23 Фев 2016

Emoe, 270 Ком ? Где проверять , можешь пояснить ?

• 23 Фев 2016

Алексей_84, лень просто , или готовое решение ищешь, Google тебе в помощь.

• 23 Фев 2016

просто сталкиваюсь с СМА впервые , хотелось разобраться нашёл форум где пишут что можно сделать имитацию закрытия двери (УБЛ) замкнув Белый и Синий провод . ? Замерял напряжение а замке после включения СМА в сеть на Синем и чёрном (нейтраль и Фаза ) 0 Вольт , Между синим и общим Белым порядка 148 Вольт . При выборе режима стирки и нажатия кнопки пуск , напруга на синем и чёрном проводе 220Вольт !

Добавлено 23-02-2016 19:47

constan, Что гадать про то что написал ))) какие 270 Ком , осталось исключить замок люка и всё и станет понятно !! По-этому интересуюсь возможно поставить перемычку как описанно выше , если нет , тогда буду искать сопротивление описанное вами )))

Добавлено 23-02-2016 19:51

Забыл написать что после нажатия кнопки пуск между белым и синем проводом напруга повышается до 220 )))

• 23 Фев 2016

даваи дальше …и будет :zadn:

• 23 Фев 2016

fredis, хамство с твоей стороны ))) Я по делу спрашиваю))) Тогда хотябы мож есть ссылку где купить УБЛ к этой СМА ? Целый день ищу , не нашёл нужно УБЛ старой версии ))

• 23 Фев 2016

Алексей_84, как ленивому участнику.В убл 3 провода (не помню,да нахрен не нужно помнить) какого цвета. » 2 силовых (16а) на корпусе подписаны,и пронумерованы — сомневаешься-разбери и посмотри,их замыкаешь между собой, и третий — питание на терморезистор(таблетка) — его не трогаешь.Неужто проблемно?

• 23 Фев 2016

Emoe, спс огромное гляну , я не ленивый , нехочу усложнить ситуацию , для этого и спросил у вас совета ))) На корпусе номерации нет только C , N , L ))) С и N Замкнуть ?

Добавлено 23-02-2016 20:48

Силовые тогда толще , замыкаю их ?

• 23 Фев 2016

Если 2 толстых и один тонких- коротишь толстые.
Модератор наверное празднует — протрезвеет- отправит в трэш.

Добавлено 23-02-2016 21:00

Если в убл ни одна пара из трех проводов не прозванивается,то взламываешь(ЕСЛИ ЛЕНЬ АККУРАТНО) и проверяешь визуально какие контакты куда идут

• 24 Фев 2016

Алексей_84, Таких УБЛ больше не поставляют, есть аналог —  ссылка скрыта от публикации /
На счет замыкания проводов — Не хочу оспаривать Emoe, Но я раз замкнул два тех что «потолще» получился маленький бах! Потом пришлось с другого модуля перепаивать детали цепи управления УБЛ. Если из Москвы то могу подсказать где УБЛ такую взять.

• 24 Фев 2016

Всем привет и уважуха )) Вообщем заказал новый УБЛ в самсунг сервисе , через 3 дня обещают привезти )))) Эксперименты с перемычками не делал , лучше установлю новое УБЛ , а там видно будет ))) Отпишусь обязательно ))))

Добавлено 24-02-2016 17:37

А что тема в корзине ? не чего не коротил , так как синий — ноль , белый — под напругой , бах неизбежен ! Не стал эксперементировать ))) Уважаемые модераторы верните тему , всё же впервые со стиральной машинкой встречаюсь , отпишусь как прийдёт УБЛ , а там дальше посмотрим ))) С уважением к вам ))))

• 24 Фев 2016

Алексей_84, Срок до завтра на приведение темы согласно правил и исправление орфографических ошибок.
PS:Это второе замечание дальше корзина.

• 25 Фев 2016

Всем привет , спс за помощь тем кто участвовал )))) Вообщем в Самсунг центре сказали что запчастей на эту модель нет — Сняты с производства , содрали только за запрос 120 рубликов )) Весь расстроенный пришёл домой ! Короче поставил старый УБЛ чтобы люк фиксировался , и через лампу для 220 Вольт 60 Ватт закоротил контакты , и о чудо машинка запела !!! Убрал лампу , подключил напрямую без неё )))

Добавлено 25-02-2016 17:00

Лампу включал для безопастности ,чтобы небыло КЗ, чтобы не спалить чего ))) Стирает как новая , только теперь дверь неблокируется ))) ВСЕМ УВАЖУХА УДАЧНЫХ РЕМОНТОВ ))))

Добавлено 25-02-2016 17:16

sadko178, Спасибо дружище от души )))) скажи что с темой не так?? разобраться не могу , сижу думаю что не так сделал !В дальнейшем чтобы ко мне небыло вопросов , извеняюсь за ошибки , спс вам огромное за то , что вернули тему ))))) Тему считаю решённой . Всем удачи в ремонте ))))))

• 25 Фев 2016

Алексей_84, Плохо читал правила в заголовке необходимо указывать тип техники.

• 25 Фев 2016

sadko178, спс , всё исправил )))

• 25 Фев 2016

Алексей_84 сказал(а):

…. Вообщем в Самсунг центре сказали что запчастей на эту модель нет …..

В сервисе нет? Скорее всего отмахнулись от «продвинутого клиента» :umora:
///////// //////////

• 26 Фев 2016

Александр Михалыч,

Дебилитус криворукас обыкновенный. Пускай пользуется без замка, мож конечности оторвёт, чтоб не лез куда ни попадя.

Модераторы: SKORPION, bun, volna2m

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

Вернуться в «Ремонт Samsung»

1-1. Меры предосторожности

1. Не разрешайте клиенту самостоятельно ремонтировать изделие.

◊ Это может стать причиной травмы клиента или повреждения изделия, когда устройство обслуживается неквалифицированным персоналом.

2. Отключите питание для устройства перед обслуживанием.

◊ Следует помнить о возможности поражения электрическим током.

3. Не использовать тройники и удлинители.

◊ Электрическая розетка может быть перегружена, что может вызвать перегрев.

4. Проверьте, нет ли повреждений на вилке или розетке.

◊ Замените их сразу же, если есть повреждения. (Это может привести к поражению электрическим током или пожару)

5. Убедитесь, что изделие надежно заземлено.

◊ Отсутствие заземления может вызвать поражение электрическим током.

6. Не используйте для чистки внутренних элементов продукта воду и средства на ее основе.

◊ это может вызвать поражение электрическим током / пожар или сократить срок службы продукта.

7. Жгуты проводов должны быть сухими и правильно подключены при ремонте.

◊ необходимо исключить любое внешнее воздействие.

8. Удалите пыль и грязь в изделии, особенно из электрических компонентов и соединений во время обслуживания.

◊ Защита от возможности пожара из-за пробоя и т.п.

9. Проверьте, нет ли воды след на электрические частях, соединениях, и т.п.

◊ Заменить части и / или вытереть насухо воду.

10. Проверка правильности сборки после обслуживания.

◊ Проверьте, что продукт был собран в то же состояние что и перед обслуживанием.

11. Не тяните за шнур питания, отключайте его только удерживая за вилку.

◊ Остерегайтесь поражения электрическим током или пожара при повреждении шнура питания.

12. Отключите шнур питания от розетки, если стиральная машина не используется.

◊ Остерегайтесь поражения электрическим током или пожара во время грозы.

13. Не используйте и не кладите горючие материалы (включая бензин, спирт, растворители и т.д.) рядом со стиральной машиной.

◊ Легковоспламеняющиеся материалы могут от искры вызвать взрыв или пожар.

14. Не ставьте емкости с водой или мокрым бельем на стиральную машину.

◊ Это может привести к поражению электрическим током или пожару, или сократить срок службы изделия, если вода проникает в стиральная машина.

15. Не устанавливать стиральную машину в месте, где она может подвергаться воздействию снега или дождя и т.п.

◊ Это может привести к поражению электрическим током или пожара и сократить срок службы изделия.

16. Не нажимайте кнопки управления с острыми предметами, такими как булавки, иглы и т.д.

◊ Это может привести к поражению электрическим током или другим проблемам.

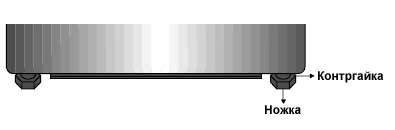

17. Проверьте, что стиральная машина выровнена горизонтально на твердом полу и установлена правильно.

◊ Вибрация может сократить срок службы изделия.

18. Всегда используйте разъемы для подключения проводов.

◊ Если провода подключены без разъемов, это может привести к коротким замыканиям.

19. При обслуживании и вскрытии стиральной машины, положите блокнот на пол и наклоните медленно на бок.

◊ Если стиральная машина укладывается на переднюю панель, внутренние компоненты могут быть повреждены.

2. Устройства для безопасности

• Мы применяем 5 устройств для безопасности пользователей, чтобы работа стиральной машины была безопасносной.

1) Устройство балансировки (модуль управления)

• При неравномерной раскладке белья, для предотвращения шумов и вибраций, датчик обнаружения дисбаланса помогает равномерно разложить белье и продолжить процесс отжима.

2) Устройство защиты от перелива

• Устройство срабатывает, как только уровень воды превышает 2/3 уровня двери, подаваемая вода начинает сливаться автоматически, на панели выдается сообщение об ошибке перелива.

3) Регулирующие устройства температуры (термистор)

• Для предотвращения превышения выставленной температуры, ТЕРМИСТОР постоянно измеряет температуру воды в машине и обеспечивает работу машины при температуре заданной пользователем.

4) Защита от перегрева

• При неисправности ТЕРМИСТОРА или его некорректной работе, если ТЕН перегревается, встроенный защитный термо предохранитель автоматически отключает питание, обеспечивая безопасную эксплуатацию.

5) Функция защиты одежды из деликатных тканей (модуль управления)

• Для защиты одежды из деликатных тканей, машина контролирует температуру поступающей в бак воды. Если температура будет выше 50°С для циклов «Шерсть» и «Деликатная стирка», машина сольет воду и на панели будет выдано сообщение об ошибке.

3. Расположение компонентов стиральной машины

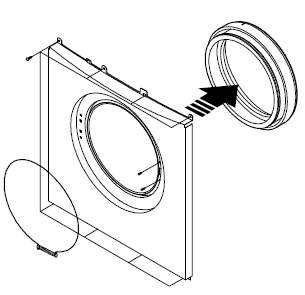

Рис. 1 Расположение компонентов стиральной машины

Рис. 2 Расположение компонентов стиральной машины

4. Контрольная панель

1. Лоток распределителя моющих средств
2. Индикаторная панель
   Отображает ход стирки и сообщения об ошибках на светодиодных лампах.
3. Кнопка выбора программы стирки
   Нажмите кнопку, чтобы выбрать одну из шести доступных программ стирки.
   .
4. Кнопка выбора температуры
   Нажмите кнопку несколько раз для переключения доступных вариантов температуры воды
   (холодная, 40 ° C, 60 ° С и Био 60 ° С).
   * Био 60 ° С: Для повышения эффективности стирки, нагрев в течение 30 мин.
5. Кнопка выбора оборотов отжима
   Нажмите кнопку несколько раз для переключения доступных вариантов скорости вращения барабана при отжиме.
6. Старт / Пауза
   Нажмите, чтобы приостановить и перезапустить программу.
7. (On / Off) кнопка (Вкл/Откл)
   Нажмите один раз, чтобы включить стиральную машину, нажмите еще раз, чтобы выключить стиральную машину.
   Если стиральная машина остается включенной более чем на 10 минут без каких-либо действий с кнопками, питание автоматически выключается.

5. Основные функции

1) Функция автовыключения

• После включения функция автовыключения автоматически выключит питание, если вы не нажмете кнопку выбора функций в течение 10 минут
• После выбора функции автовыключение автоматически выключит питание, если вы не нажмете кнопку Старт / Пауза в течение 10 минут
• Через 5 минут после окончания последней функции, автовыключение автоматически выключит питание, если вы не повторно не нажмете кнопку выбора функций и запуска.

2) Функция контроля открытия дверцы

Если дверь будет открыта в процессе работы, все операции приостанавливаются, и будет отображаться сообщение о ошибке открытой двери и прозвучит звуковой сигнал ошибки.

Ошибка открытия двери может быть устранена путем закрытия двери. Работа машины продолжится с прерванного места.

3) Функция работы без отжима

4) Функция компенсации перебоев питания электроэнергией

• Если произойдет перебой питания в процессе работы, информация о работе будет хранится в памяти машины (EEPROM), как только питание будет восстановлено, работа будет продолжена.
• Когда питание восстанавливается, стиральная машина начнет работу с прерванного места, для полоскания / слива процесс начнется заново.

Рис. 4 Функция компенсации перебоев питания

5) Функция проверки работы водонагревателя (ТЭН)

1. Эта функция начинает работать, когда ТЭН работает некорректно (функция начинает проверку нагревателя спустя 1 минуту после начала работы нагревателя)
2. Начальное значение (A1) термистора по сравнению со значением (А2) термистора через 2 минуты (Y = A2-A1)
   — Если через 10 минут разница температуры (Y) меньше, чем 2°С, на панели загораются светодиоды «40°С/Bio60°С».
3. Начальное значение (A1) термистора по сравнению со значением (А2) термистора за 2 минуты (Y = A2-A1) — Если за 2 минуту разница температуры (Y) увеличивается более чем на 4,5°С (0.2148V), на панели загораются светодиоды «cold/Bio60°С».
4. В этом случае при ошибке «40°С/Bio60°С» (нагреватель не работает) и «cold/Bio60°С» (перегрев) сообщения индицируются на дисплее, а все рабочие процессы останавливаются.
5. Действие нагревателя продолжается в течение времени предусмотренного программой, если нагрев отменен, остальная стирка продолжает идти без нагрева.

6) Нечеткие функции стирки (определение количества белья)

• После окончания начальной стадии залива воды, белье впитывает часть воды, уровень воды падает, возникает необходимость дополнительного долива воды до стабилизации уровня.

По количеству дополнительных доливов воды процессор определяет количество загруженного белья и после стабилизации уровня воды начинает стирку. В режимах «Хлопок», если дополнительные доливы воды происходят более 3-4 раза, процессор выставляет условие по умолчанию «высокий уровень воды», если долив воды был 1-2 раза, выставляется средний уровень, если 0 — низкий уровень воды. Время нагрева и время полоскания зависит от приведенных выше данных.

* После определения количества белья, время стирки уменьшается относительно времени по умолчанию

7) Функция обнаружения избыточной пены

На каждом этапе стирки, слива, полоскания и отжима функция обнаружения пены работает. Детектирование избыточной пены до 5 раз не вызывает изменений в режиме работы. Если машина обнаруживает пену 6 раз, функция избыточной пены останавливает текущую операцию и машина переходит к следующему процессу.

● Функция обнаружения пены во время стирки, полоскании до отжима и отжиме, после 2 раз мгновенного обезвоживания включается, если уровень воды находится ниже 25.45 кГц, Пена

— Функция детектирует наличие пены и добавляет дополнительное полоскания для удаления пены, это увеличивает время стирки на 6 мин 40 сек.

— Функция обнаружения пены работает также при отдельном отжиме. При отжиме, после 2 раз мгновенного обезвоживания функция включается, если уровень воды находится ниже 25.45 кГц или если регистрируется уровень воды ниже 23.80 кГц, и для удаления пены запускается 1 раз полоскание, это увеличивает время цикла на 5 мин 50 сек.

Рис. 5 Работа функции определения избыточной пены.

Обнаружение дисбаланса и функция раскладки белья

1. Функция определения дисбаланса и раскладки белья включается перед отжимом.
2. Сначала барабан вращается 6 сек со скоростью 50 об/мин для раскладки белья.
3. Следующие 10 сек, скорость вращения медленно увеличивается от 50 об/мин до 90 об/ мин
4. В течение следующих 18 сек, барабан вращается со скоростью 90 оборотов в минуту, процессор определяет степень дисбаланса белья по данными тахогенератора двигателя.
5. По умолчанию белье балансируется при необходимости 6 раз, если балансировка не удалась, система повторяет балансировку еще 6 раз.

6. Технические параметры

1) Время работы электродвигателя в каждом режиме

2) Скорость вращения при окончательном отжиме при разных режимах (об/мин)

* Вы можете изменить скорость отжима установив обороты меньше, чем указано в таблице с помощью кнопки установки оборотов отжима, вплоть до отказа от отжима.

3) Параметры датчика уровня воды в каждом режиме

5) Параметры датчика уровня воды в промежуточных режимах

* Если датчик уровня воды выдает менее 15 кГц или более 30 кГц, то его необходимо заменить.

7. Функция выдачи сообщений о ошибках

Когда возникает ошибка, эта функция начинает выдавать звуковую мелодию ошибки и выводит сообщение о ошибке так, как показано ниже, миганием индикаторов с интервалом 0.5 сек до удаления ошибки.

В этом случае все движущие устройства выключены, пока ошибка не устранена.

1. Ошибка залива воды

— Индикация ошибки показана Рис. 6-1

Рис. 6-1 Ошибка залива воды

• Ошибка залива воды возникает, когда уровень воды не вызывает изменения частоты прессостата более чем на 100 Гц/мин или вода не заливается до предустановленного уровня за 20 мин от момента первоначального залива.
• Статус ошибки может быть сброшен путем включения и выключения сетевого питания (кнопка POWER S/W OFF).

2. Ошибка слива

— Индикация ошибки показана Рис. 6-2

• Возникает в случае если частота прессостата (уровень воды) 24.5 кГц или менее в начальной фазе цикла пено-обнаружения
• Статус ошибки может быть сброшен путем включения и выключения сетевого питания (кнопка POWER S/W OFF).

3. Ошибка перелива

— Индикация ошибки показана Рис. 6-3

• Ошибка перелива возникает, когда уровень воды отличается от заданного в цикле. Статус ошибки может быть сброшен путем включения и выключения сетевого питания (кнопка POWER S/W OFF).
  Вода будет сливаться сливным насосом в течение 2 мин до отключения питания или до достижения частоты прессостата более 24,5 кГц.

4. Ошибка дисбаланса

— Индикация ошибки показана Рис. 6-4

• Белье не сбалансировано, разложить белье равномерно.
• Ошибка может возникнуть, если загружен только один предмет одежды. Конечным результатом может быть неудовлетворительный отжим, и на дисплее панели отображается сообщение об ошибке (рис 4).
• Статус ошибки может быть сброшен путем включения и выключения сетевого питания (кнопка POWER S/W OFF).

5. Ошибка нагревательного элемента

— Индикация ошибки показана Рис. 6-5 и Рис. 6-6

Рис. 6-5 Ошибка нагревательного элемента

Рис. 6-6 Ошибка нагревательного элемента

• Ошибка может возникнуть, если температура воды увеличилась менее чем на 7°С после включения нагревательного элемента.
• Статус ошибки может быть сброшен путем включения и выключения сетевого питания (кнопка POWER S/W OFF).

6. Ошибка открытия двери

— Индикация ошибки показана Рис. 6-7

Рис. 6-7 Ошибка открытия двери

• Ошибка может быть устранена закрытием двери

7. Ошибка прессостата

* Генерируемая прессостатом частота в зависимости от уровня воды

Полный размер

Всем привет.
В период изоляции, многое уже отремонтировал по дому. Еще один ремонт модуля управления стиральной машины Samsung S821 и S832. С импровизировал стенд на столе, на нем все и проверял. Выяснил, что не работает насос, насос рабочий, значит дело в плате, т.е. симистор. При осмотре симистора не обнаружил, что он вышел из строя, все в норме, только еле заметил шарики на ножках ))) обычно им башку сносит, а тут шарики еле заметные. Симистор заменил, все как по нотам заработало, прошла весь цикл стирки на столе ))
Электронный модуль управления стиральной машины Samsung S821 и S832, DE41-00259A, MFS-S821-00.
Подходит к моделям S821GWG1/YLW S832GWL/YLP. S852GWB/YLP S852GWB/YLR S852GWB/YLW S852GWBU/YLW S852GWS/YLP S852GWS/YLR S852GWS/YLW S852GWSU/YLW.
От меня лично, самый простой и надежный модуль имхо.

Возможно, что — то добавлю.
Благодарю за внимание.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер
