Считыватель ошибок на авто elm327 - Не ошибается лишь тот, кто ничего не делает!

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.
Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

avto-moto-shtuchki.ru/jel…-avtoskanerom-elm327.html

ПРиобрести можно здесь ru.aliexpress.com/item/Ne…042311.0.0.75a633edQKKQsR
ЗА 235 р

Источник

Часть 1. Адаптер ELM327 и программа Motordata — как первый шаг в автодиагностику
Часть 2. Особенности, проблемы и выбор правильного адаптера ELM327

Появление общедоступных диагностических приборов начального уровня вместе с массовым распространением мобильных устройств произвело настоящую революцию в автомобильной сфере. Они дали возможность самим автовладельцам без использования дорогостоящих профессиональных сканеров в режиме реального времени следить за процессами, происходящими в силовом агрегате, и самостоятельно выполнять некоторые элементарные операции без обращения в сервис. С другой стороны, они стали и важным инструментом привлечения в профессию начинающих диагностов.

Вопросы, возникающие при выборе таких устройств, примерно одинаковы вне зависимости от моделей и марок автомобилей. Мы постарались ответить на них этой статьей, а также подробно рассмотреть примеры диагностики автомобиля с помощью распространенного адаптера на чипе ELM327 (с помощью бесплатной программы MotorData ELM из состава диагностической онлайн-системы MotorData, а также приложения MotorData OBD под Android).

Содержание
• Из истории OBD
• Диагностические адаптеры
• Программы для диагностики
• Примеры самостоятельной диагностики
• Диагностика с помощью MotorData ELM
• Диагностика с помощью MotorData OBD

Из истории OBD

Начнем с краткого экскурса в историю и общего описания возможностей диагностики.

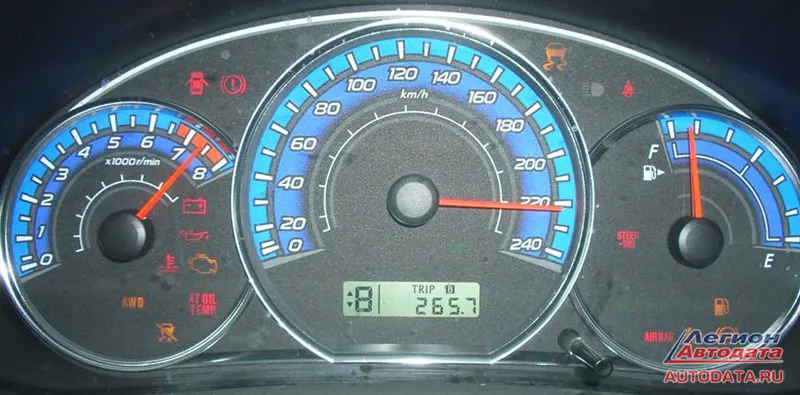

При включении зажигания на комбинации приборов загораются индикаторы, которые затем гаснут или через несколько секунд, или после запуска двигателя. Продолжающие гореть или включившиеся при движении индикаторы указывает на появление неисправности в той или иной системе.

Еще не так давно на автомобилях существовала возможность считать диагностические коды неисправностей двигателя посредством мигающего индикатора «CHECK ENGINE» на комбинации приборов (для этого необходимо было выполнить некоторые манипуляции с выводами диагностического разъема). У более современных автомобилей возможность самодиагностики по индикатору осталась только для некоторых периферийных систем.

Но у автовладельцев и сегодня есть возможность самостоятельно диагностировать основные системы автомобиля, теперь уже с применением недорогих диагностических приборов, работающих по стандарту OBD-II. Многие из них позволяют не только самостоятельно провести диагностику при появлении индикации неисправности, но и контролировать выбранные параметры работы различных систем в движении.

В 1988 году Агентство по охране воздушных ресурсов Калифорнии (California Air Resources Board (CARB)) установило законодательные нормы, касающиеся продаваемых в штате Калифорния автомобилей. По этим законам были установлены требования к системам бортовой диагностики, связанным с поиском неисправностей в системе снижения токсичности отработавших газов, что положило начало стандартизации кодов неисправностей в США и Европе. Эти требования стали известны как «Система бортовой самодиагностики I» (OBD-I), которая затем была принята производителями и для автомобилей, продаваемых за пределами Калифорнии.

Основные требования OBD-I таковы:
· Наличие индикатора, информирующего водителя о возникновении неисправности, которая может привести к увеличению вредных выбросов.
· Обеспечение записи, хранения и вывода кодов неисправностей, которые могут привести к увеличению вредных выбросов.
· Расположение диагностического разъема, метод считывания кода и способ самодиагностики определяются производителем автомобиля.
В результате, при почти полном отсутствии стандартизации, потребовалось обучение техников разным процедурам проверки и применения разного диагностического оборудования для обслуживания разных марок автомобилей.

В 1995 году CARB по согласованию с Обществом автомобильных инженеров (Society of Automotive Engineers (SAE)) ввело дополнительные требования к продажам автомобилей в Калифорнии. Эти требования, известные как система OBD-II, получили распространение во всех штатах. Требования четко определяют порядок записи и вывода кодов неисправностей. Более жестко определены условия контроля за функционированием систем и компонентов. OBD-II относится не только к системе управления двигателем, но и другим системам.

Основные положения OBD-II для США, адаптированные к европейским автомобилям, получили наименование EOBD (European On Board Diagnostics). Система EOBD обязательна к применению на новых автомобилях с бензиновыми двигателями, выпущенных после 1 января 2000 года (на автомобилях с дизельными и LPG (газовыми) двигателями применение EOBD введено с 2003 года). Большинство автомобилей с бензиновыми двигателями, которые выпускались до января 2000 года, были доработаны в соответствии с новым стандартом.

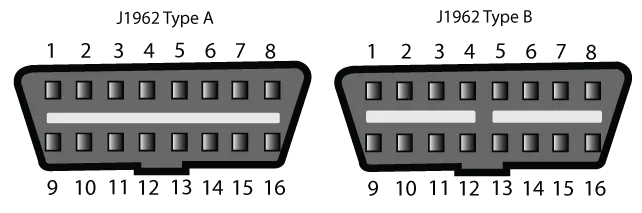

Конфигурация 16-контактного диагностического разъема (DLC) стандартизована, назначение выводов определено в соответствии со стандартом и соблюдается производителями автомобилей.

Вывод	Назначение
1	Определяется производителем
2	Шина передачи данных «+» — SAE J1850
3	Определяется производителем
4	Масса (шасси)
5	Масса (сигнал)
6	Шина передачи данных CAN, HI — ISO 15765-4
7	K-line — ISO 9141-2 / ISO 14230-4
8	Определяется производителем
9	Определяется производителем
10	Шина передачи данных «-» — SAE J1850
11	Определяется производителем
12	Определяется производителем
13	Определяется производителем
14	Шина передачи данных CAN, LOW — ISO 15765-4
15	L-line — ISO 9141-2 / ISO 14230-4
16	«+» аккумуляторной батареи

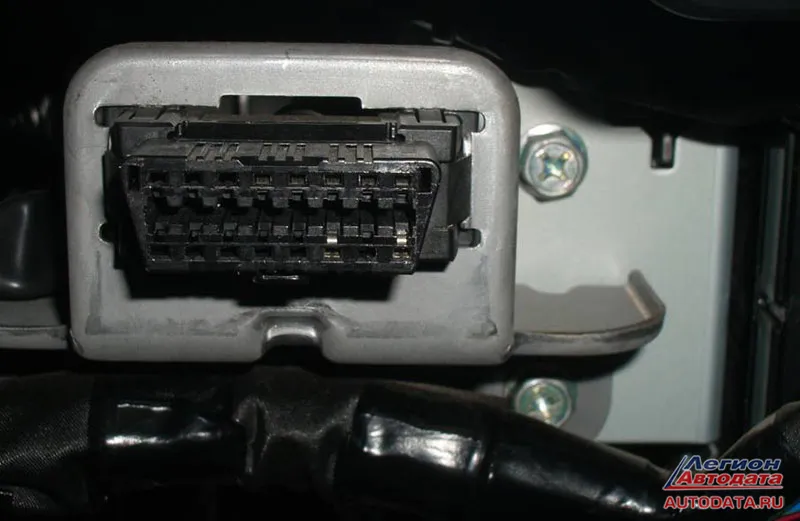

Места возможного расположения диагностических разъемов также определены стандартом, что упростило их поиск. Как правило, разъем расположен в районе рулевой колонки, центральной консоли или вещевого ящика.

Какие коды неисправности считывают адаптеры ELM327 через интерфейс OBD-II? В основном P-коды, иногда U-коды, очень редко с помощью них можно получить информацию о некоторых других кодах.

Код неисправности по стандарту OBD состоит из буквы и четырех цифр (например, Р0100). Буква определяет принадлежность кода к

СИСТЕМЕ

:
Р — Powertrain — коды, относящиеся к силовой установке автомобиля, т.е. ко всему, что приводит автомобиль в движение (двигатель, коробка передач, гибридная установка и т.д.).
С — Chassis — коды, относящиеся к системам шасси автомобиля (антиблокировочная система тормозов, система курсовой устойчивости, пневмоподвеска, усилитель рулевого управления и т.д.).
B — Body — коды, относящиеся к кузовным системам, в основном находящимся внутри салона автомобиля (система управления электрооборудованием кузова, противоугонные системы, система подушек безопасности, освещение и т.д.).
U — коды, относящиеся к системам обмена данными между блоками/системами управления в автомобиле.

Диагностические коды неисправностей (далее просто «коды») по их звучанию можно разделить на две группы:
а) Коды, имеющие стандартное звучание для всех производителей — стандартные коды (начинаются на P0, P2, B0, C0, U0).
б) Коды, звучание которых не определяется стандартом и отдано «на откуп» автопроизводителям — нестандартные коды (начинаются на P1, P3, B1, B2, C1, C2, U1, U2).

Диагностические адаптеры elm327

• Какой сканер выбрать — elm327 bluetooth, USB, Wi-Fi — и в чем их отличия?
Выбрать и купить адаптер elm327 Вы можете в нашем интернет магазине. Все представленные модели протестированы нашими специалистами.

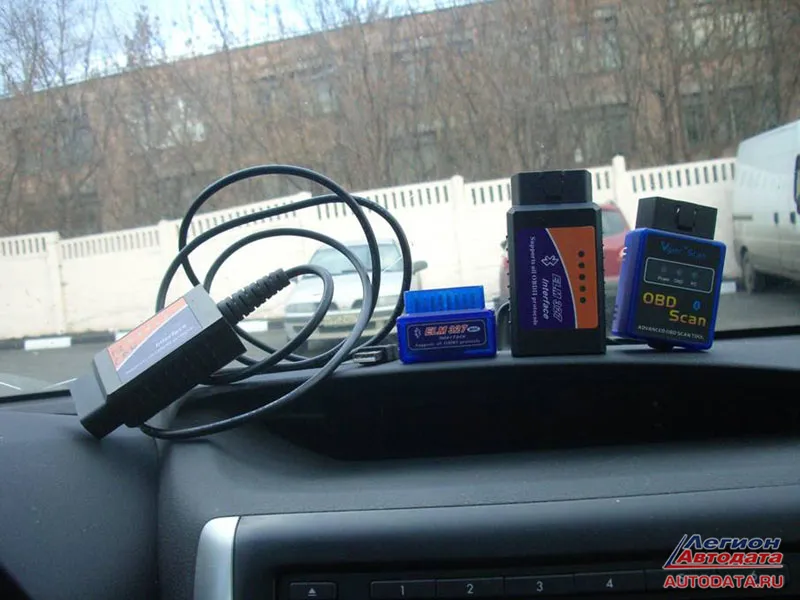

Наиболее распространены на сегодняшний день приборы, реализованные на клонах микросхемы ELM327. Диагностические сканеры на базе чипа ELM-327 не имеют собственного ПО. Они лишь являются связующим звеном, адаптером, между автомобилем и компьютером, планшетом или смартфоном (далее — «компьютер»). Связь компьютера с адаптерами разных типов может осуществляться либо по кабелю через порт COM или USB, либо по беспроводной связи через Bluetooth или Wi-Fi. Скорость считывания данных немного выше у сканеров на базе USB, но помимо отсутствия проводов, у BT и WiFi имеется главное преимущество — возможность подключения через смартфоны и другие мобильные устройства.

Функционал адаптеров в основном зависит от ПО, установленного на компьютере. Сегодня такое ПО представлено достаточно широко как для персональных компьютеров, так и для мобильных устройств на базе операционных систем Android (планшеты и смартфоны), iOS (iPhone, iPad), Windows CE (штатные мультимедийные устройства автомобилей, навигаторы), Symbian (смартфоны). Функционал и цены программ сильно разнятся, что позволяет подобрать наиболее подходящую под собственные нужды.

• Какие марки и протоколы поддерживает ELM327?
Адаптер ELM327 поддерживает следующие протоколы стандарта OBDII: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN).
Поддерживаемые автомобили:
— модели для рынка США с 1996 года;
— модели для рынка Японии с 2002 года;
— модели для рынка Европы с 2001 года и модели с дизельными двигателями с 2004 года.
Примечание: некоторые из указанных моделей могут не поддерживать стандарт OBD II.

• Как спарить elm327 bluetooth с компьютером, планшетом или смартфоном?
Подключение диагностического прибора (адаптера) осуществляется в следующей последовательности: выключить зажигание, подключить прибор к диагностическому разъему OBD-II автомобиля, включить зажигание. После этого предварительно установленное на ноутбуке / планшете / смартфоне программное обеспечение позволит осуществить связь с адаптером и вывести параметры автомобиля на экран гаджета.

Примечание: ELM327 Bluetooth-адаптеры получают питание от бортовой сети, поэтому данная процедура производится в автомобиле.

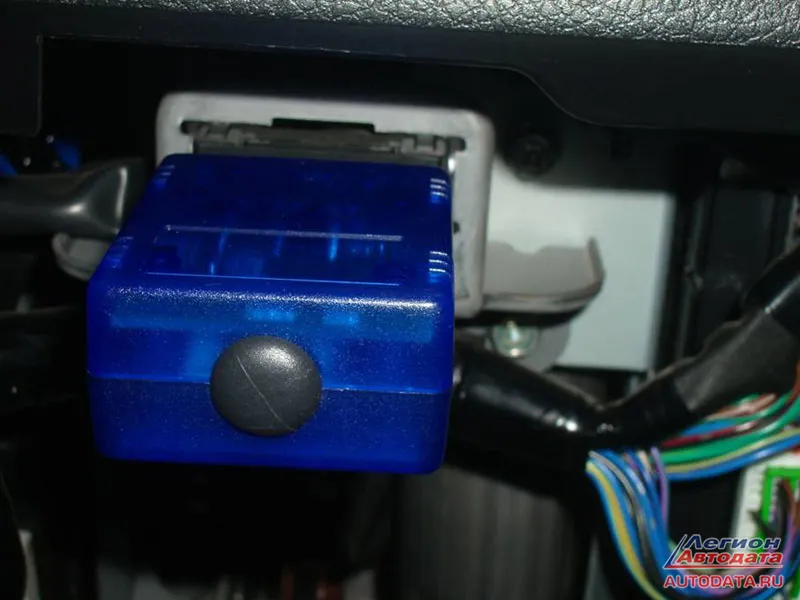

1. При выключенном зажигании подсоедините адаптер к диагностическому разъему.
2. Включите зажигание.
3. Убедитесь, что Bluetooth модуль на компьютере включен.
В случае использования специального программного обеспечение для управления Bluetooth (характерно для многих ноутбуков), обратитесь к инструкции производителя.
— В Windows XP перейдите: Панель управления -> Настройка Bluetooth.
— В Windows Vista перейдите: Панель управления -> Оборудование и звук -> Устройства Bluetooth
— В Windows 7 перейдите: Панель управления -> Оборудование и звук -> Устройства и принтеры -> Добавление устройства Bluetooth.
4. Нажмите соответствующую кнопку, чтобы добавить устройство. Для подтверждения соединения компьютер запросит пароль на доступ к OBD адаптеру, как правило, это 0000 или 1234 (пароль указан в инструкции к адаптеру), существуют и другие пароли такие как 4321, 5678.

Bluetooth размер S
арт.6001B
1240 р.

Bluetooth размер M
арт.6003B
1320 р.

Bluetooth размер L
арт.6002B
1400 р.

Wi-Fi размер L
арт.6002W
1960 р.

Программы для диагностики автомобиля

Наверное, сегодня уже излишне напоминать про такие популярные универсальные программы, как Torque, ScanMaster и т.п.

В 2013 году компания «Легион-Автодата» разработала и собственную бесплатную программу Motordata ELM под Windows, работающую с адаптерами на чипе ELM327. Помимо стандартных функций, поддерживаемых другими приложениями, MotorData специально адаптирована для диагностики праворульных автомобилей Toyota внутреннего японского рынка.

С 2016 года MotorData работает также и на мобильных устройствах (Android) — новое приложение MotorData OBD доступно на GooglePlay. В дальнейшем развитие программы-клиента MotorData под Windows не планируется, поэтому все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Выпуск версии для мобильных устройств на iOS ожидается к концу 2017 году.

MotorData OBD — программа, позволяющая произвести диагностику системы управления двигателем (при подключенном плагине — и других систем автомобиля), считать коды неисправностей, стоп-кадры и текущие данные, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Поддерживаемые адаптеры

:
ELM 327 Bluetooth, Bluetooth mini, ELM 327 WiFi (Wi-Fi).

Доступные плагины (платный функционал для расширенной диагностики леворульных и праворульных JDM моделей):
— Toyota (двигатель, АКПП, ABS, SRS, ESP, кондиционер)
— Toyota + Toyota Hybrid (двигатель, АКПП, гибридная силовая установка, высоковольтная батарея, ABS, SRS, ESP, кондиционер)
— Nissan (двигатель)

В разделе «Справочники» находится модуль индикаторов. Общие индикаторы находятся в свободном доступе, дополнительные плагины открывают доступ к индикаторам. Помимо описания работы индикаторов и соответствующих им систем, приложение содержит рекомендации на случай их включения.

Примеры самостоятельной диагностики

Приведем несколько примеров эффективного использования диагностического прибора начального уровня.

Код неисправности P0300
При заправке некачественным топливом возможно включение индикатора «CHECK ENGINE» и переход системы управления двигателем в аварийный режим. При этом, как правило, появляется код неисправности P0300 – множественные пропуски воспламенения. В таком случае стоит обратиться к специалисту, однако неисправность может возникнуть и вдалеке от автосервисов. Тогда поможет прибор для считывания и стирания кодов неисправностей. Без него необходимо вызывать эвакуатор или, на свой страх и риск, ехать дальше. Однако, самостоятельно считав коды неисправностей, можно связаться со специалистом для консультаций. При появлении этого кода владельцу посоветуют слить некачественный бензин, сменить заправку, залить нормальный бензин и стереть появившийся код. Это позволит спокойно доехать до ближайшего сервиса для более углубленной диагностики.
Очень часто появляются т.н. «плавающие» неисправности в системе управления двигателем. Например, автомобиль иногда не заводится или заводится с трудом. Но по дороге на сервис неисправность «пропадает». Причин такого поведения автомобиля может быть много, например, изменение климатических параметров (температура, влажность) или некоторых параметров работы двигателя. В таком случае приходится оставлять автомобиль на сервисе и ждать, пока неисправность вновь себя проявит. Это не всегда удобно, а зачастую просто невозможно, и может не дать никаких результатов. И тут будет полезным с помощью диагностического прибора записать параметры работы двигателя во время проявления неисправности, а затем показать их опытному автодиагносту. Это может значительно сократить время диагностики, а значит, и сумму в счете за ремонт.

Диагностика автомобиля перед покупкой
При покупке автомобиля будет совсем не лишним проверить отсутствие ошибок по двигателю и коробке передач. Недобросовестные продавцы имитируют исправное состояние этих систем, ставя всяческие «обманки» на индикаторы неисправностей. Считывание кодов позволит проверить это. Комбинация приборов позволяет лишь примерно знать некоторые параметры автомобиля. Точность приборов весьма далека от идеальной (особенно на малых значениях). Диагностический прибор позволит проверить их показания.

Код неисправности P0420

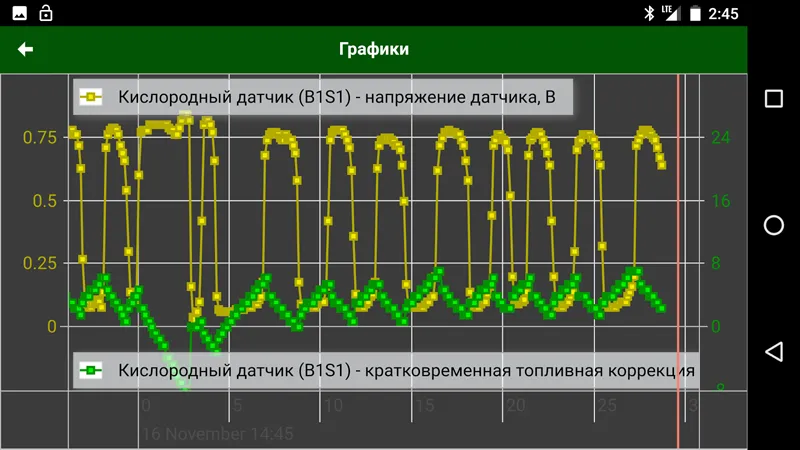

По графикам, отображающим текущие параметры обычных кислородных датчиков до и после каталитического нейтрализатора, можно судить о состоянии нейтрализатора. Если считан код неисправности P0420 (низкая эффективность каталитического нейтрализатора) и при этом форма сигнала заднего кислородного датчика (после нейтрализатора) повторяет форму сигнала переднего кислородного датчика (до нейтрализатора), то можно сделать вывод о низкой эффективности. При покупке подержанного автомобиля необходимо произвести такую диагностику, чтобы избежать дорогостоящего ремонта, который может вылиться в немалую сумму и подпортить настроение.

Контроль прогрева двигателя
Можно использовать адаптер для наблюдения за прогревом двигателя и коробки передач, и после достижения оптимального температурного режима, комфортно и безопасно начать движение. Это удобно выполнять при помощи гаджета с использованием беспроводных технологий Bluetooth или Wi-Fi, когда можно из дома контролировать прогрев стоящего под окном автомобиля.
Сейчас на многих автомобилях нет стрелочного индикатора температуры — он заменен светодиодами разных цветов. Диагностический прибор позволит узнать, например, температуру выключения индикатора прогрева, проконтролировать температуру срабатывания вентилятора охлаждения двигателя и термостата. Некоторое ПО позволяет контролировать пробег и средний расход топлива.
Таким образом, существующее сегодня ПО позволяет с помощью адаптера реализовать практически на любом гаджете еще и широчайшие функции маршрутного компьютера.

Диагностика с программой ELM MotorData

В 2013 году была выпущена бесплатная программа Motordata ELM, являющаяся составной частью диагностической системы MotorData, выполняющая функции диагностики автомобилей в реальном времени через разъем OBD II с помощью стандартного адаптера ELM327. Скачать бесплатно последнюю версию программы Motordata ELM для Windows (на русском языке) можно по ссылке с главной страницы сайта motordata.ru

Программа позволяет подключиться к блоку управления двигателем и считывать/стирать коды (считывание и представление большинства кодов производится на русском языке), выводить текущие данные в цифровой или графической форме, стоп-кадры, VIN номер автомобиля, версии блока и версии прошивки в режиме offline, т.е. без подключения к интернету — программа-клиент с функциями ELM327 работает независимо от «материнской» диагностической онлайн-системы MotorData. В статье приведены скриншоты, снятые при диагностике реальных автомобилей: праворульной Toyota Estima 2003 года и Subaru Forester SH 2008 года.

Подключение к автомобилю

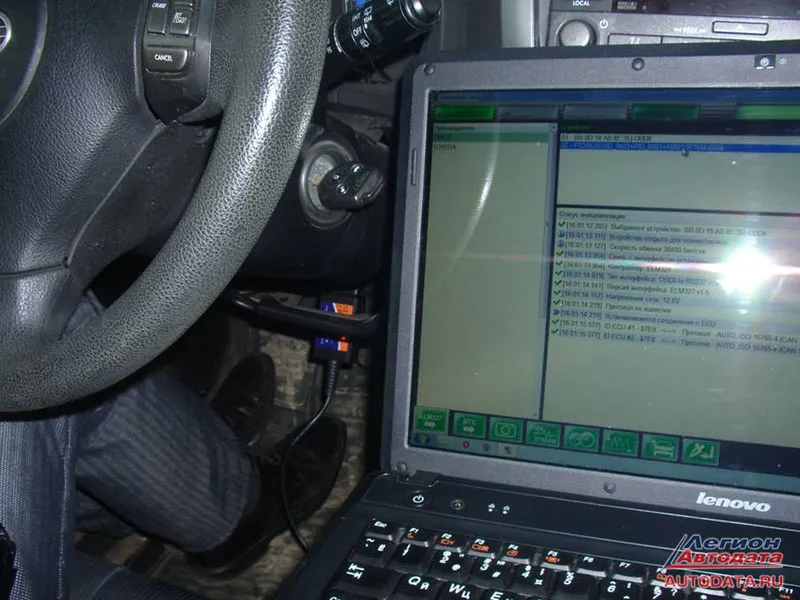

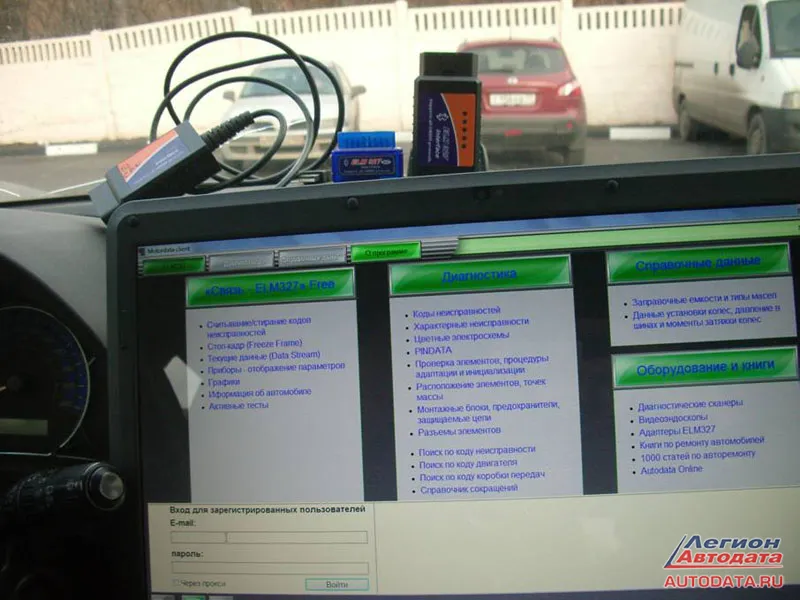

1. Запустите программу Motordata и нажмите на кнопку ELM327, находящуюся в верхней левой части экрана, для перехода в основной интерфейс программы диагностики. Аналогичный переход можно осуществить нажав на кнопку «Связь — ELM327 Free».

2. После этого откроется интерфейс программы для подключения непосредственно к автомобилю. На скриншоте в окне программы есть два подключения. Первое через адаптер ELM327 Bluetooth и второе через ELM327 USB. В зависимости от используемого типа адаптера нужно выбрать или первый или второй пункт. Инструкции по подключению ELM327 Bluetooth и ELM327 USB подробно рассмотрены

здесь

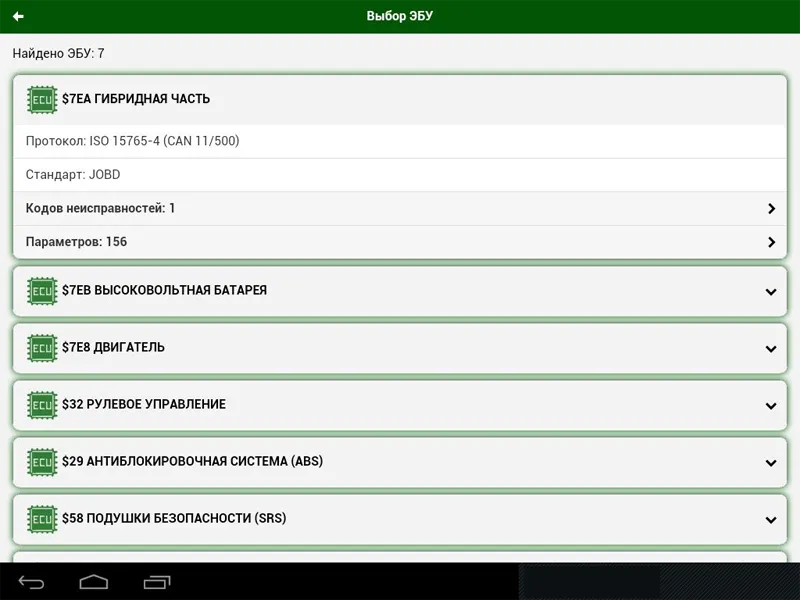

После подключения к автомобилю необходимо выбрать блок управления, с которым необходимо соединиться.

Считывание/стирание кодов неисправностей

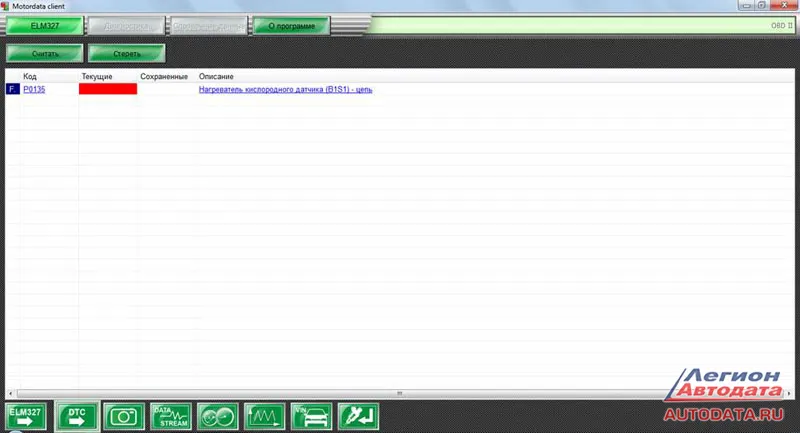

Модуль предназначен для считывания и стирания кодов неисправностей при подключении адаптера ELM327 к диагностическому разъему автомобиля, поддерживающего стандарт OBD II. Поддерживаемые протоколы: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN). Использование недорогого адаптера ELM327 позволит произвести диагностику системы управления двигателем с минимальными затратами и после ремонта погасить лампу «Check Engine». Для считывания кодов неисправностей необходимо следуя инструкциям подключиться к блоку управления, перейти в раздел коды неисправностей, нажать кнопку DTC на нижней панели и далее нажать кнопку «Считать». Для стирания кодов неисправностей из памяти блока управления необходимо нажать кнопку «Стереть». Не спешите удалять коды неисправности, так как удаление самого кода неисправности не устраняет проблему, а лишь стирает из памяти код, который через некоторое время появится снова. При выполнении этой процедуры будут также стерты данные Стоп кадра (Freeze Frame), в которых содержаться параметры системы, при которых был зафиксирован код неисправности. Эта информация может оказать помощь при анализе причин появления кода неисправности.

Текущие данные (Data Stream)

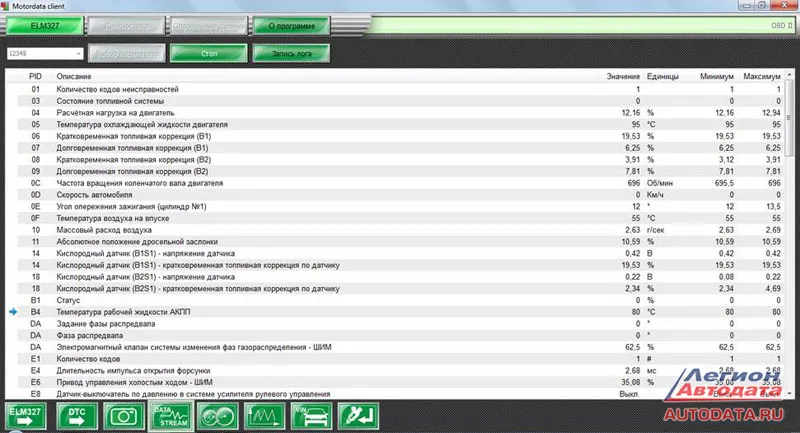

Модуль предназначен для снятия текущих параметров системы управления двигателем в режиме реального времени. Существует возможность снятия, как всех доступных параметров, так и выбранных пользователем, в зависимости от неисправности, и последующего сохранения пользовательских настроек для удобства работы.

Для подключения к автомобилям марки Toyota (LHD+RHD) и получения расширенного набора считываемых параметров необходимо выбрать ее перед подключением к автомобилю. В этой версии программы реализована поддержка автомобилей Toyota по K-line и считывание более 150 параметров текущих данных с блока управления силовым агрегатом, включая состояния клапанов АКПП и другие данные. Для автомобилей с CAN-шиной воспользуйтесь подключением через «Другие производители».

Стоп кадр (Freeze Frame)

При записи кода неисправности в память блока управления заносятся параметры автомобиля, при которых был зафиксирована неисправность. Эти данные доступны в программе MotorData и будут полезны при анализе причин возникновения неисправности.

Информация об автомобиле

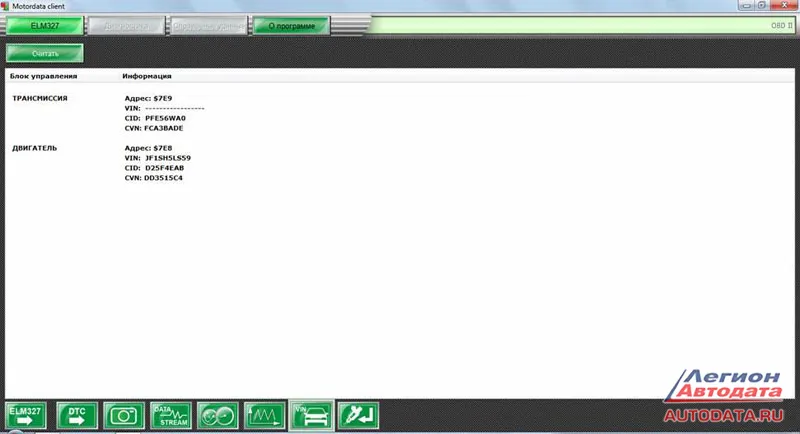

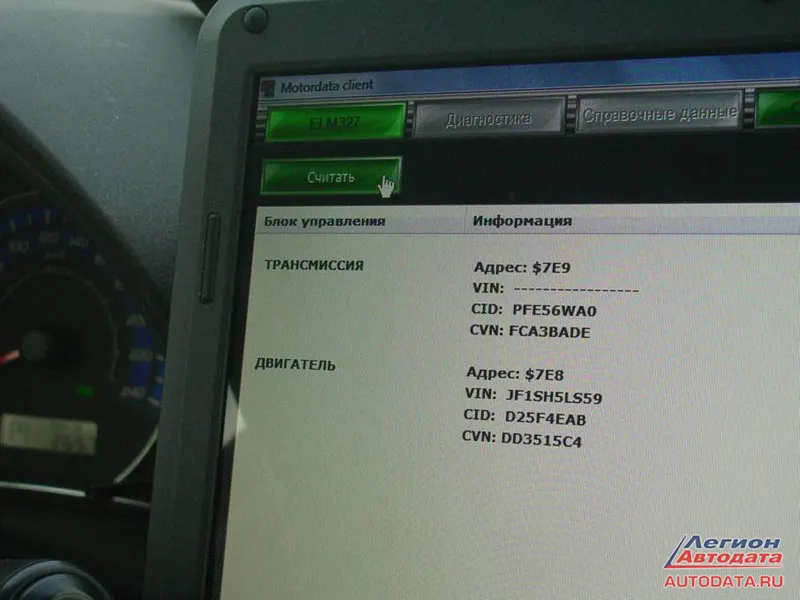

Специальный модуль программы, позволяющий считывать идентификационную информацию автомобиля. Это данные о VIN номере автомобиля, версии блока управления и версии прошивки.
Данная информация может быть полезна как для дополнительной проверки подлинности идентификационных номеров автомобиля, так и для целей диагностики. Например, некоторые неисправности производители предписывают устранять простым обновлением программного обеспечения или, наоборот, ошибки не могут быть надлежащим образом устранены без замены блока управления. Вывод этой информации зависит от того поддерживается ли диагностируемым автомобилем данная функция.

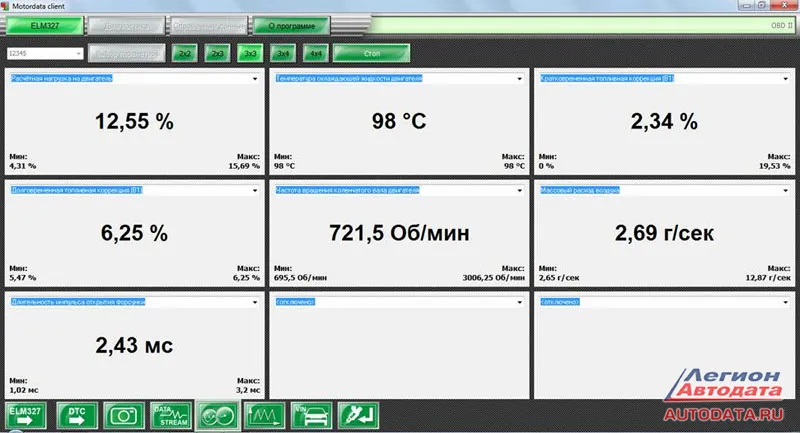

Приборы — отображение информации

Такой режим вывода информации полезен для одновременного контроля несколько параметров, лучшей наглядности и анализа. Позволяет пользователю выбрать необходимое количество параметров для отображения. Если в процессе считывания необходимо изменять количество выводимых параметров, то их можно добавить к выбранным ранее. Кроме вывода значений текущих параметров выводится также информация о минимальном и максимальном значениях параметра при текущем измерении. Например, расход воздуха текущий составляет 2,69 г/с, минимальное значение 2,65, а максимальное 12,87.

Графики — отображение информации

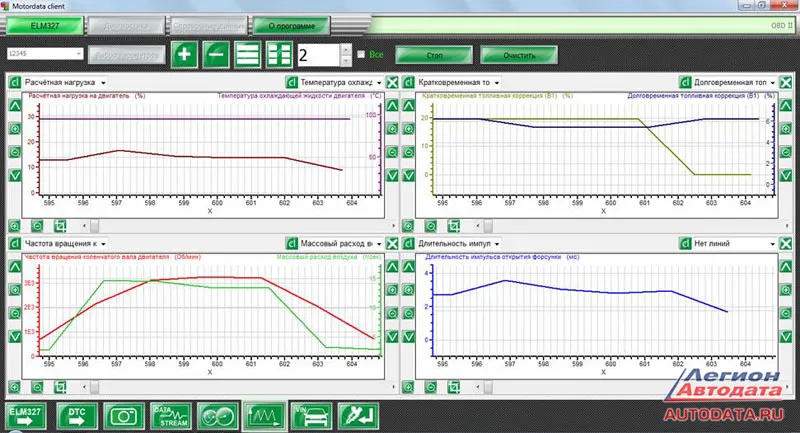

Графическое отображение информации — наиболее наглядный способ анализа параметров текущих данных в режиме реального времени в зависимости от управляющих воздействий, например, от резкого повышения частоты вращения или «сброса» оборотов. Удобный выбор параметров, изменение масштаба отображение графиков, их взаимного расположения и цвета.

Также вы можете ознакомиться с видеороликом как производилась диагностика автомобиля Toyota Estima с помощью бесплатной программы Motordata ELM:

• Последнюю версию программы Motordata ELM для Windows (на русском языке) можно скачать бесплатно по ссылке с главной страницы сайта motordata.ru
• Инструкция поможет настроить соединение адаптера с компьютером — http://autodata.ru/elm/podklyuchenie-elm327/

Диагностика с помощью MotorData OBD

В 2016 году вышло новое приложение MotorData OBD для мобильных устройств на Android. Поскольку в дальнейшем развитие программы-клиента MotorData под Windows не планируется, все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Эта программа позволяет производить диагностику системы управления двигателем, считать коды неисправностей, стоп-кадры (Freeze Frame) и текущие данные (скорость, обороты, температура, давление, показания кислородного датчика, кратковременная и долговременная коррекции и др.), отобразить в реальном времени графики изменения параметров, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Диагностика по стандарту EOBD доступна в бесплатной версии, а расширенная функциональность предоставляется в виде плагинов (например Toyota + Hybrid, для расширенной диагностики автомобилей Toyota, Lexus, включая гибридные автомобили).

Если версия программы для PC подключается только к блоку управления двигателем, то плагин Android-приложения обеспечивает поддержку других блоков управления — ABS, высоковольтная батарея, управление гибридной силовой установкой, SRS, кондиционер. Количество поддерживаемых параметров и блоков управления постоянно увеличивается. Например, если по стандарту EOBD можно считать с блока управления двигателем/АКПП 20-40 параметров, то при включенном плагине возможно считать до 200 параметров.

Сергей Курленя, Матвей Шлёнов
декабрь 2013 — март 2017
© Легион-Автодата

Источник

ELM327 OBD2 адаптеры на русском языке

Автосканер ELM327 поможет самостоятельно прочитать ошибки вашего автомобиля и устранить их в считаные секунды без визита в сервис!
Гарантия 5 лет на оригинальные адаптеры ELM 327 версии 1.5 и 2.1 с чипом Microchip PIC18F25k80.
В комплекте поставляется фирменный диск со сборником программ на русском языке, инструкциями и полным перечнем неисправностей автомобиля и видеокурс по диагностике.
Бесплатный тест-драйв! 14 дней на проверку совместимости автосканера с автомобилем! Возврат денег в случае несовместимости!

ELM327 OBD2 адаптер легко купить онлайн на сайте магазина или по телефону 8 800 200 11 89, заказать доставку по России наложенным платежом.

Источник

Главная
» Сканеры ELM327

ELM327 Bluetooth
ELM327 Wi Fi
ELM327 USB

АРТИКУЛ: bt2

399 руб. 900 руб.

АРТИКУЛ: bt3

1399 руб.

АРТИКУЛ: bt1

1197 руб. 1490 руб.

АРТИКУЛ: bt5

1690 руб.

АРТИКУЛ: usb2

999 руб. 1490 руб.

АРТИКУЛ: usb3

1890 руб.

АРТИКУЛ: usb1

2090 руб.

АРТИКУЛ: usb4

2090 руб.

АРТИКУЛ: wf1

1990 руб.

АРТИКУЛ: bt4

1197 руб.

АРТИКУЛ: bt6

1690 руб. 1890 руб.

АРТИКУЛ: wf2

2699 руб.

АРТИКУЛ: elm03

2890 руб.

Источник

Узнайте, как самостоятельно диагностировать машину и экономить на автосервисах.

Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

ELM327 1.5 — старая, но оригинальная прошивка;
ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
Установите приложение для проверки и нажмите кнопку «Соединение».
Дождитесь окончания сканирования и проверьте результаты.
Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

OpenDiag (Windows) →

Шаг 2. Подключение ELM327

YouTube-канал «Дабл тест драйв»

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.

Шаг 3. Сопряжение устройств

YouTube-канал «Дабл тест драйв»

Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Шаг 4. Настройка приложения

YouTube-канал «Дабл тест драйв»

Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.

Как пользоваться сканером ELM327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

YouTube-канал «Дабл тест драйв»

Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.
