Page 12

System Errors

The controller will continuously check for errors; when an error is detected it will be reported to
the user by a flashing sequence of the external LED, as well as a corresponding red flashing
sequence of the status LED. Damage to vehicle or engine may occur if these faults are not
resolved immediately. The water-injection system may not operate properly or at all while an
error condition exists. Please refer to the table below for further information.

# of

Flashes

Error

Description

Controller/Pump Status

Recommended Action

1

Low Fluid

The amount of fluid in the
tank has been detected to be
below the level of the sensor.

— BoostSafe Enabled
— Pump will continue to

run

Refill fluid reservoir.

2

Pump

Open

Circuit

An open circuit has been
detected in the circuit (wiring)
that drives the pump.

— BoostSafe Enabled
— Pump will NOT continue

to run

Check for a blown
controller fuse and pump
wiring for disconnects.

3

Pump

Short

Circuit

A short circuit has been
detected in the circuit (wiring)
that drives the pump.

— BoostSafe Enabled
— Pump will NOT continue

to run

Check pump wiring for
shorts to the chassis.

4

Voltage

Out of

Range

The voltage powering the
controller has been detected
to be outside the range of
8.5V — 16V.

— BoostSafe Enabled
— Pump will NOT continue

to run

Check power connections
to controller and that
vehicle charging system is
operating properly.

5

Controller

Error

An internal controller error
has been detected.

— BoostSafe Enabled
— Pump will NOT continue

to run

Call AEM Tech Support
@ 1-800-423-0046

Опубликовано: 06.06.2023

В предыдущих статьях мы с вами рассмотрели назначение, принципы работы и способы проверки «скачковых» датчиков кислорода (лямбда-зондов). Так же были рассмотрены те возможности в поиске дефектов (диагностике) топливной системы автомобиля, которые открывает правильный анализ показаний этих датчиков. Но все автомобилестроители в мире постепенно отказываются от них и переходят на так называемые «широкополосные» лямбда-зонды. Почему так происходит? И чем плохи датчики, которые верой и правдой служили на протяжении многих лет? Что бы ответить на данный вопрос, нам необходимо вернуться в прошлое и посмотреть, как развивалась борьба за экологию.

До 60-х годов прошлого века об экологии никто не думал. Автомобилей было мало, загрязнением атмосферы от них можно было пренебречь. Все сильно изменилось во время автомобильного бума в начале 60-х. Первым от «чуда современной цивилизации» под названием «автомобиль» пострадал американский штат Калифорния. Не очень удачное географическое положение и крайне неблагоприятная «Роза Ветров». Он очень плохо продувается и людям от выхлопных газов просто стало нечем дышать. И был принят ряд законодательных актов, заставляющих автопроизводителей повышать качество выпускаемых автомобилей по экологическим параметрам. До недавнего времени это был громадный рынок сбыта автомобилей. На нем торговали все мировые производители. А законы рынка очень жестоки – хочешь торговать на моем рынке, выполняй мои условия. Таким образом, требования законодательства Калифорнии незаметно распространились на весь мир. Отдельно хочется отметить рынок Европы. Тут «Роза Ветров» более благоприятная, и экологические требования к автомобилям более мягкие. И стандарты по экологии сразу разделились на «американские» – более жесткие, и «европейские» – чуть более мягкие. На данное время автомобильные рынки Старого и Нового Света практически заполнены. По расчетам аналитиков, свободные ниши имеются пока только в России и Китае. Поэтому к рынкам этих стран приковано пристальное внимание всех автопроизводителей мира. До недавнего времени экологии на этих рынках уделялось крайне незначительное внимание. Но вступление России в ВТО потребовало ужесточения экологических норм для выпускаемых в ней автомобилей. Как же выполнить все более ужесточающиеся международные экологические требования?

Напомню, что такое вредные выбросы. Это не сгоревшее топливо. При полном сгорании углеводородов всего топлива образуется только СО2 (углекислый газ) и Н2О (вода). Если топливо сгорает не полностью, в выхлопе образуются продукты неполного сгорания. Пресловутые СО и СН. Ну а если топливо полностью не сгорает, что происходит с крутящим моментом? Правильно – он падает! Что происходит с расходом топлива (если вы просто выливаете его в выхлопную трубу)? Правильно – он растет! И вот здесь полностью пересеклись интересы экологов, производителей автомобилей и нас – специалистов автосервисов. Исправный автомобиль имеет прекрасную динамику, низкий расход топлива и еще атмосферу не загрязняет! От чего зависит крутящий момент, расход топлива и вредные выбросы? Основное требование – система управления двигателем должна поддерживать стехиометрический состав смеси. По современным стандартам отклонение не должно превышать 2%. Для контроля над этим параметром как раз и служат датчики кислорода в выхлопе.

Широкое начало применения лямбда-зондов в автомобилестроении получило еще в конце70-х годов прошлого столетия. Появление «скачковых» датчиков кислорода позволило на тот момент решить эту задачу. Но для выполнения норм ЕВРО-4 и ЕВРО-5 точность этих датчиков перестала удовлетворять производителей. Их недостатком явилось то, что состав смеси они определяют только по наличию кислорода в выхлопе. Нет кислорода – либо стехиометрия, либо богатая смесь. Есть кислород – бедная смесь. Работают по принципу «Да – Нет». Системе лямбда регулирования постоянно приходиться чуть добавлять и убавлять топливо для того чтобы понять, находится ли система в зоне стехиометрии. Это приводит к некоторой задержке реакции системы при возникновении неизбежных отклонений и имеет определенную погрешность при измерении их величин. Для увеличения точности потребовались датчики, которые могут определить избыток или нехватку кислорода в процентах. Так появились широкополосные датчики кислорода. При возникновении малейшего отклонения от правильного состава смеси моментально дают блоку управления двигателя указание внести поправки и указывают их величину с достаточно большой точностью. На данный момент занимают лидирующее положение в автомобилестроении.

Условно систему лямбда-регулирования с широполосным датчиком кислорода можно разделить на 4 зоны (см. рис.1).Зона А – ионный насос, зона В – «скачковый» лямбда-зонд (элемент Нернста), зона С – разъем и проводка, зона D – блок управления двигателем (ЭБУ) 4.

Выхлопные газы 1 из выхлопной трубы 2 через канал поступают в диффузионную щель 6. Здесь они подвергаются каталитическому дожиганию (как в обычном катализаторе) и в ней (в зависимости от первоначального состава смеси в двигателе) образуется либо избыток, либо недостаток кислорода. Поскольку толщина щели невелика – около 50 мкм, процесс происходит очень быстро. Но для протекания реакции каталитического дожигания нужна температура (в зависимости от конструкции – от 200 до 300 градусов Цельсия). Учитывая тот факт, что температура отработавших газов (ОГ) на холостом ходу может и не достигать указанных значений, необходимым элементом является нагреватель3. Непрогретый лямбда-зонд не работоспособен.

Далее в работу вступает элемент Нернста 7 (зона В). Сравнивая состав контрольного воздуха в камере 5 с составом газов в щели 6, он дает информацию ЭБУ о наличии или отсутствии кислорода в ней. Только «да – нет». На основании этих показаний ЭБУ 4 дает команду ионному насосу 8 (зона А):

1. Откачать лишний кислород из щели в выхлопные газы. Если избыточный кислород там присутствует. Бедная смесь. Ток положительный.
2. Закачать недостающий кислород в щель. Если его там нехватка. Богатая смесь. Ионный насос «отнимает» кислород у продуктов выхлопа и перекачивает его в щель. Ток отрицательный.
3. Ничего не делать, если смесь стехиометрическая. Ток нулевой.

Ток ионного насоса прямо пропорционален разности концентраций кислорода на разных его сторонах. Таким образом, по полярности и величине тока этого элемента сразу же определяется состав смеси. Получив указание от ЭБУ, ионный насос пытается привести состав ОГ в щели, соответствующий стехиометрии. По его току ЭБУ понимает, куда и насколько отклонилась смесь, и сразу принимает меры по корректировке времени впрыска в ту или иную сторону. Колебания смеси ему не нужны – ЭБУ сразу видит абсолютные величины отклонений и выводит стехиометрию в идеал.

С началом применения широкополосных лямбда-зондов работа диагностов значительно облегчилась. Такой прибор, как газоанализатор, стал попросту ненужным. Если ЭБУ выводит показания в виде тока, то «нулевой» ток говорит о том, что системе лямбда-регулирования удалось вывести стехиометрию. По показанию коррекции смотрим, какой ценой и в какую сторону ему это удалось (см. рис. 2).

Если ток не нулевой. Это означает, что системе вывести стехиометрию не удалось. Причин тут две:

1. Неисправен сам лямбда-зонд. Как показывает практика, код ошибки в этом случае возникает крайне редко. Причина проста – чтобы проверить исправность датчика, ЭБУ обязан включить систему мониторинга. Т.е. принудительно обогатить или обеднить смесь. А это приводит к нарушению экологии! Поэтому мониторинг зонда проводиться нечасто. Например, два автомобиля Опель Вектра, оборудованные системой впрыска BOSCH и принимавшие участие в съемках фильма ОРТ «Левый Автосервис», обнаружили отказ этого датчика только через несколько часов после его возникновения.
2. Дефект критичен. Система корректировки по лямбда-зонду уже дошла до пределов своей регулировки, но смесь по прежнему отклоняется от стехиометрии. В этом случае возможен код «Превышение пределов топливной коррекции».

Действия диагноста в этих случаях заключаются:

А. Проверка самого лямбда-зонда.

В. Если зонд исправен, определяем состав смеси. Стандарт OBD2 гласит однозначно: положительный ток – бедная смесь. Отрицательный ток – смесь богатая. График зависимости тока от состава смеси приведен на рис.3. Ну а причины и способы устранения отклонения состава смеси достаточно подробно описаны в Интернете и учебных пособиях. Не будем повторяться.

Так выглядит идеальная картинка. Реалии куда более сложнее. Итак, давайте рассмотрим те «подводные камни», которые нас ждут при анализе показаний широкополосного лямбда-зонда.

Первый «подводный камень» заключается в том, что не все производители придерживаются стандарта. Очень часто ко мне приезжали автомобили, на которых стандарт был нарушен с точностью до наоборот! Положительный ток соответствовал богатой смеси, отрицательный – бедной. Но не стоит сразу винить производителей этих датчиков. Полярность тока зависит только от схемотехники и программного обеспечения ЭБУ.

ПРОВЕРКА: Необходимо в воздухозаборник работающего автомобиля добавить немного горючего вещества (принудительно обогатить смесь). На нашем автотехцентре мы используем обычный очиститель карбюратора. При наличии изменений показаний датчика однозначно говорим о его исправности и определяем, в какой полярности выводятся его показания на экран сканера.

Самый сложный случай, когда при этой проверке реакции широкополосного лямбда-зонда нет. Однозначного ответа – где дефект, дать невозможно. Вернемся опять к Рис.1 .

Дефект возможен в зонах А и В (сам датчик), зоне С (проводка) либо в самом ЭБУ – зона D. На большинстве сервисов все предлагают замену датчика, как наиболее вероятную причину. Но учитывая его стоимость, есть смысл обратиться к зоне С (проводке и разъему) для более глубокого поиска дефекта.

Pin 1. Ток ионного насоса. Проводиться миллиамперметром на 10 mA и в большинстве случаев этот замер затруднителен.

Pin 2. Масса. Отклонение от «массы» двигателя не более 100 mV. Если «масса» идет с ЭБУ, возможно наличие смещения, заложенного производителем. Необходимо свериться с мануалами.

Pin 3. Сигнал элемента Нернста. При отключенном разъеме должен составлять 450 mV. При подключенном разъеме – напряжение должно находиться в пределах 0…1v. Но некоторые производители могут отклоняться от этого правила. Принудительное обогащение смеси позволяет определить исправность этой цепи.

Pin 4 и 5. Напряжение подогревателя. На современных автомобилях управляется с помощью Широтно-Импульсной Модуляции (ШИМ). Проверка необязательна, ибо в случае ее отказа код ошибки с Р0036 по Р0064 (Heater Control HO2S) пробивается практически моментально.

Второй «подводный камень» заключается в том, что ЭБУ не может понимать ток. Его входные цепи способны оцифровывать только напряжения. И блоки управления начинают выводить на сканер не ток, а падение напряжения на каком то нагрузочном сопротивлении в ЭБУ. В зависимости от схемотехники блока оно в норме может иметь абсолютно разное значение. В потоке данных выводиться не ток, а какое-то абстрактное напряжение. Мануалы на конкретный автомобиль его указывают.

Но способы проверки точно такие же. Принудительное обогащение смеси позволяет определить исправность датчика, а просмотр топливной коррекции позволяет понять, в каком состоянии находиться система топливоподачи автомобиля.

Третий «подводный камень» заключается в том, большинство широкополосных датчиков не взаимозаменяемы друг с другом. Реклама настойчиво предлагает разнообразный выбор. На форумах часто звучат вопросы: «Какой датчик лучше поставить?». Как быть рядовому потребителю? Что выбрать?

Ответ дают сами производители автомобилей.

Ставить нужно только те датчики, которые рекомендовал завод-изготовитель. В противном случае, производитель не состоянии гарантировать правильную работу системы.

Однажды умер у меня датчик кислорода (лямбда-зонд). Решил я поставить новый, оригинальный, но к нему ещё и добавить широкополосный лямбда-зонд с индикатором качества сгорания топлива на приборной панели. Сразу предупреждаю, текст не для профи и будет многа букав.

Широкополосный лямбда-зонд (ШДК) лично я бы назвал самым полезным дополнительным прибором в машине, который показывает качество приготовления топливно-воздушной смеси и качество её правильного сгорания. Соответственно, это влияет на расход, ускорение и другие моменты в вождении, которые водитель ощущает пятой точкой. А на приборе он это ещё и увидит воочию. Особенно ШДК пригодится тем, кто ездит на газу (пропан-бутане), т.к. при переключении с бензина на газ можно легко проконтролировать качество настройки газовых мозгов, которые воруют информацию с бензинового мозга и управляют газовыми форсунками.

Сначала немного ликбеза. Чтобы двигатель работал идеально, он должен получать в свои цилиндры топливно-воздушную смесь (ТВС), которая должна состоять из 1 части топлива и 14,7 частей воздуха. Это соотношение называется стехиометрия или AFR. Правильно создать эту стехиометрию и есть главная задача любого инжектора или карбюратора. В нашем случае, на инжекторе, это происходит так: электронный блок управления двигателем (ЭБУ) с помощью датчиков на впускном тракте «видит» сколько воздуха поступает во впускной тракт и даёт команду форсункам впрыснуть ровно столько топлива, чтобы в итоге было соотношение 14.7:1 и тогда смесь сгорает без остатка и в выхлопном коллекторе будет совершенно отсутствовать кислород. Если ЭБУ посчитает нужным добавить мощность двигателю, то он начнёт обогащать и смешивать ТВС в пропорции 12.6:1. Если захочет сделать двигатель более экономичным, то он обеднит ТВС до пропорции 15.4:1. Кстати, при прогреве двигателя пропорция ТВС может быть гораздо ниже 12:1, я видел 10:0, т.к. холодное топливо не успевает полностью испаряться в цилиндрах. Собственно вы сами можете увидеть стехиометрию на любом сканере, который вы подключите к мозгам своей машины и посмотрите параметр «Target Air/Fuel Ratio»:

Написанное выше делает _любой_ ЭБУ на _любой_ машине (если в этот ЭБУ не лазили со своими кривыми ручонками всяческие чип-тюнеры) согласно вот этого графика:

Чтобы ЭБУ понял, что он правильно смешал смесь, в выпускной тракт ставится узкополосный датчик кислорода, который проверяет качество сгорания топливо-воздушной смеси и обычно сигнализирует ЭБУ напряжением от 0 до 1 вольта, бедная ли была в цилиндрах смесь или богатая. По идее, если всё нормально, то ЭБУ во время работы двигателя на «спокойных» режимах должен видеть от лямбда-зонда напряжение равное 0,45 вольта (опорное напряжение), которое соответствует соотношению 14,7:1. Но на практике такой ровной работы инжектора никогда не бывает и ЭБУ получает от лямбда-зонда:
— или сигнал о обеднённой смеси в виде напряжения от 0 до 0,45 вольта,
— или же сигнал о обогащённой смеси в виде напряжения от 0,45 до 0,9 вольта.
Видя какое-либо из этих двух состояний, ЭБУ немножечко уменьшает или немножечко увеличивает впрыск топлива форсунками до тех пор, пока лямбда-зонд не поменяет своё состояние на противоположное. В итоге, мы имеем график работы лямбда-зонда в виде большой синусоиды, если с ним всё нормально:

Узкополосный датчик кислорода положено менять раз в 100 тыс.км., т.к. он «устаёт» от времени. Однако он может сдохнуть ещё быстрее от отравления тетраэтилсвинцом, который присутствует в некачественном бензине, но может сдохнуть и просто так, к примеру если провода при его замене паяли свинцово-оловянным припоем. Именно поэтому лямбда-зонд паять нельзя, а провода надо соединять только через винтовые зажимы. В любом случае, от времени или от свинца, лямбда-зонд перестаёт выдавать свою обычную синусоиду и сигнал начинает еле-еле колебаться где-то около нуля вольт. Синусоида становится маленькой и не пересекает границу 0,45 вольта. ЭБУ, видя такое дело, зажигает чек и переходит на аварийный режим работы, сильно обогащая смесь. Но если полудохлый датчик хоть изредка пересекает границу 0,45 вольта, то чек не загорается, просто появляется нереальный расход топлива, ведь датчик всё время показывает ЭБУ бедную смесь. Это есть самая печальная ситуация, т.к. водитель не понимает причины перерасхода

Итак, ликбез окончен. Начнём практическое применение знаний.

Перед покупкой нового датчика мне захотелось, чтобы я мог постоянно видеть его работу в виде конкретных цифр стехиометрии. Тогда я мучился с выбором хороших свечей для газа и хотел легко визуально диагностировать пропуски зажигания или пропуски воспламенения в цилиндрах. Для этого я купил широкополосный лямбда-зонд UEGO фирмы АЕМ, в комплект которого входит собственно сам датчик и «мозги», которые на своём выносном индикаторе показывают стехиометрию в цифровой и визуальной форме (в виде шкалы из светодиодов). Светодиоды я потом немного поменял местами и теперь мне они показывают диапазон богатой смеси жёлтым цветом, оптимальный диапазон — зелёным, а бедную смесь — красным (т.к. это наиболее опасный режим работы, можно спалить клапана).

Сегодня научимся самостоятельно диагностировать исправность лямбда-зондов. Это пригодится в том случае, если на приборной панели выпал сигнал «Check Engine» и сканер показывает ошибки по датчикам кислорода. Это еще может проявляться повышенным расходом топлива, переобогащенной топливной смесью, о чем будут свидетельствовать черный нагар на свечах зажигания, об этом подробно писал здесь .

Поэтому, исправность этих датчиков важно для стабильной и нормальной работы двигателя. При проявлениях этих симптомов можно обратиться к специалистам. Но, как настоящий автолюбитель, можно самостоятельно их проверить. Для этого понадобится только мультиметр – это недорогое устройство, которое всегда пригодиться при диагностике неисправностей электрооборудования автомобиля.

Существует несколько разновидностей лямбда-зондов. Каждый из них диагностируется по-своему. Давайте с начало разберем особенности каждого типа.

Какие бывают кислородные датчики

Они разделяются на три типа:

• Без подогрева;
• С подогревом;
• Широкополосные.

В зависимости от типа и конструкции они бывают с одним или пятью проводами. Именно этот параметр для нас сегодня важен. По нему мы сможем диагностировать неисправности лямбда-зонда. Давайте рассмотрим этот параметр ближе.

• Кислородный датчик с одним проводом черного цвета – это сигнальный провод. Это самая простая «лямбда».
• С двумя проводами. Черный – сигнал, Серый или белый – масса.
• Три провода. Черный сигнал. Два белых отвечают за нагревательный элемент.
• Четыре провода. Черный сигнал. Белые провода – нагревательный элемент, серый – масса. В некоторых случаях белый провод – питание нагревателя, коричневый – «земля» нагревательного элемента.
• С пятью проводами. Желтый – Минус нагревательного элемента. Синий – плюсовой провод нагревательного элемента. Белый – сигнал тока накачки кислорода в камеру. Серый – сигнал измерительной ячейки. Два черных – «земля» сигнального провода накачки и измерительной ячейки.

Вдаваться в подробности, как работает лямбда-зонд не буду. Это тема отдельной статьи . Сегодня научимся «прозванивать» каждый из видов кислородных датчиков.

Датчик с одним или двумя проводами

Принцип их работы одинаковый, разница только в количестве проводов. У первого, черный – это сигнальный, а масса является корпусом лямбды. У второго, черный – сигнал, серый – масса. Поэтому, проверка у них одинаковая, отличается только куда подключат щупы мультиметра.

Проверяем опорное напряжение

За него отвечает черный провод. Сдвигаем немного изоляцию на «фишке» со стороны датчик, чтобы добраться до проводов и видеть их цвета.

Вставляем в разъем черного провода плюсовой вывод мультиметра. Если датчик с одним проводом, то минус прибора подключаем к минусовой клемме аккумулятора. Если два проводка идут от лямбды, то минусовый щуп вставляем в разъем серого провода.

Переводим режим мультиметра в измерение постоянного напряжения в пределах «20 В». Включаем зажигание автомобиля, но не заводим двигатель. На приборе должно быть значение «0,45 В» . Это нормальное показание, опорное напряжение в норме.

Если оно отсутствует или сильно занижено, значит, блок управления двигателем не выдает необходимого опорного напряжения на лямбда-датчик. Он правильно работать не будет. Нужно искать проблему в ЭБУ мотора.

В случае двухпроводной лямбды может отсутствовать «земля» на сером проводе . Возможен обрыв на нем или блок управления не «присылает» минус – проблемы в электронике блока. Чтобы в этом убедиться, можно минусовый щуп мультиметра подключить к «минусу» аккумулятора. Если на приборе покажутся заветные «0,45 В», значит нет «массы» в ЭБУ.

Проверяем работоспособность активного элемента лямбда-зонда

Щупы прибора оставляем в таком же положении. Заводим мотор автомобиля, даем ему немного прогреться. Показания мультиметра должны изменяться приблизительно в течение 1 секунды от 0,1 до 0,9 В. Если они неизменные, то датчик неисправен.

Чтобы сильнее убедиться в работоспособности лямбды, можно снять с ресивера вакуумный шланг, то есть увеличить количество воздуха во впускном коллекторе после ДМРВ (датчика массового расхода воздуха), тем самым обеднить смесь. Показания мультиметра должны измениться, то есть, границы амплитуды изменения напряжения поменяются.

Проверка датчика с тремя и четырьмя проводами

В этих лямбда-зондах используется подогреватель. Поэтому добавляются дополнительные провода белого цвета – плюс и минус нагревательного элемента. Проверка опорного напряжения и активного элемента датчика происходит таким же образом, как описано выше.

В нашем случае нужно проверить работоспособность нагревателя. Он питается от главного реле напряжением в «12 В», блок управления является «массой». Подключаем один щуп мультиметра к любому из белых проводов датчика, второй – ко второму того же цвета. Включаем зажигание, на приборе должно быть напряжение бортовой сети, то есть около 12 Вольт.

Широкополосник используют для настройки тюнинговых мозгов. на постоянку с ним не ездят. Если выдапёт ошибку — то меняй лямбду. если ошибка по второй лямбде — после каталика — ставь обманку и удаляй каталик.

• Пол: Мужчина
• Город: Солнцево..
• Автомобиль: toyota celica О 304 РВ 177

• Пол: Мужчина
• Город: кемерово
• Автомобиль: curren

Поставь лучше родную, а для настройки с дальнейшим мониторингом смеси бери АЕМ.

• Пол: Мужчина
• Город: Московская область, Бронницы
• Автомобиль: ST-205 GT-Four

• Пол: Мужчина
• Город: Где то в сибири
• Автомобиль: ST 202->3S-GE->МКПП Toyota Corolla/Trueno AE 86 GT

Попробуй вообще лямбду отсоединить и поездить. У меня машина тупила сильно, но чек не загорался. Потом чисто случайно на работающей машине отсоединил клему кислородника и мотор сразу ровно заработал. Езжу уже почти год так)))

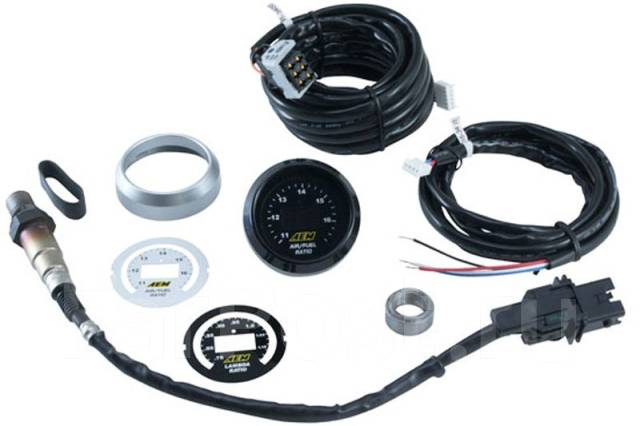

По теме. недавно шлз поставил AEM, к мозгам он не подключается. Посмотри тут может че интересное для себя подчерпнёшь http://www.celica-cl. 1

Тюнинг года 2016.

• Пол: Мужчина
• Город: Koito
• Автомобиль: АТ200 3s-ge Beams LHD+E56, YZF-R6

А почему к мозгам не подключается? Че к ШЛЗ фишка не подключается?

Тюнинг года 2016.

• Пол: Мужчина
• Город: Koito
• Автомобиль: АТ200 3s-ge Beams LHD+E56, YZF-R6

• Пол: Мужчина
• Город: Московская область, Бронницы
• Автомобиль: ST-205 GT-Four

Тюнинг года 2016.

• Пол: Мужчина
• Город: Koito
• Автомобиль: АТ200 3s-ge Beams LHD+E56, YZF-R6

Лешка, а ты подключал.
Ещё раз почитайте тут http://www.celica-cl. pic=61154&st=20 . Если сомневаетесь в словах CelicaZZT231, kortesа, Okopokа, тогда я не знаю.
Лешка, и не надо тут тро ло ло))))

• Пол: Мужчина
• Город: Московская область, Бронницы
• Автомобиль: ST-205 GT-Four

зачем со мной спроришь.
СМОТРИ ФОТО ВЫШЕ.
Я ВСЮ КОСУ САМ ПЕРЕБИРАЛ ПО ПРОВОДОЧКУ
ТРО ЛО ЛО
Хорошо говорить ДА ВОТ Я. если ничего не знаешь,не надо писать
Я пишу про стоковый лямбда.Или широкополсник подключается в другие разъемы?

Тюнинг года 2016.

• Пол: Мужчина
• Город: Koito
• Автомобиль: АТ200 3s-ge Beams LHD+E56, YZF-R6

• Пол: Мужчина
• Город: Московская область, Бронницы
• Автомобиль: ST-205 GT-Four

А почему к мозгам не подключается? Че к ШЛЗ фишка не подключается?

• Пол: Мужчина
• Город: Московская область, Бронницы
• Автомобиль: ST-205 GT-Four

ну так выложи схему подключения ш л з .
Если посмотреть схему, то могу сказать, что 2 провода «-«, остальные 2 провода-соответственно один выходной сигнал, второй- с показаниями(входной).
Выложи схему подключения ш л з и сравним
Мне слов не достаточно, я верю своим глазам,и имея опыт в радиоэлектроники говорю как есть.так вот.
Мозг должен видеть показания лямбды, иначе он не сможет корректрировать смесь. Даже если использовать ш л з как настроечный, то зачем тогда мозг нужен , может выбросить его)))

Вот пристал))) Нету у меня схемы)))
Если по моей ссылке лень залазить, тут напишу.
Цитата:
Okopok
Стоковый узкополосный кислородный датчик, настроен на стехиометрию и имеет выход 0 — 1 вольта.
У широкополосных датчиков выход 0 — 5 В. При этом необходим контроллер. И стоковый мозг будет ожидать от лямбды значения 0 — 1 Вольта, запихнуть ШПЛЗ в сток нельзя. Но и powerFC являясь заменителем стокового мозга, тоже будет ждать 0 — 1 Вольта (Правда ставят и в pfc просто отключают feedback o2). У некоторых производителей ШПЛЗ предусмотренна возможность сэмулировать выход на 0 — 1 В. Но тогда не будет возможности смотреть истиную картину AFR. есть ли смысл тогда покупать ШПЛЗ?
Существует Двухканальная AEM ШПЛЗ, контроллер которой может выдавать одновременно 2 типа сигналов.

Для снижения токсичных выбросов в автомобиле предусмотрена сложная система очистки выхлопного газа. Чтобы каталитический нейтрализатор стабильно обеспечивал уровень выброса в соответствие с эко протоколами Евро 4, 5, 6, двигатель авто должен получать корректно обогащенную топливную смесь, которая сгорает в цилиндрах блока на 99 %. Правильно сформировать процентный показатель: воздух/топливо помогают лямбда зонды — датчики присутствия кислорода. Элементы системы мониторят состав отработанного газа и передают сигналы на блок управления ДВС.

С ужесточением протоколов по нормам выбросов производители начали массово устанавливать на свои авто последнюю разработку кислородного улавливателя — широкополосный лямбда зонд, узел замеряет процент кислорода в отработанном газе в расширенных контрольных границах.

Датчики кислорода — разновидности

Функция всех датчиков, независимо от конструктивных особенностей, проводить постоянный количественный замер кислорода в отработанном газе и сравнивать показатель с эталоном. На основании количества остаточного кислорода, ЭБУ делает вывод о качестве сгорания топлива в блоке цилиндров. Эталонный показатель топливной смести носит название стехиометрическая (абсолютная) ТВС. Технически обозначается как λ=1.

В ее составе должно присутствовать соотношение 14.7/1, где 14.7 — кислород, 1 — топливо. При таком соотношении происходит полное сгорание солярки или бензина, распад твердых частиц, и как следствие, минимальные токсические отходы в выхлопе. Когда в ТВС преобладает воздух, смесь считается обедненной, если преобладает топливо — обогащенной.

Автомобили, с системой экологических выбросов под протокол Евро 5, 6 оснащаются широкополосными датчиками, усовершенствованные конструкции позволяют отслеживать процентное соотношение кислород/топливо в системе выпускного тракта максимально точно. Кроме широкополостных лямбда зондов авто оснащаются:

• зондами на основе циркония;
• титановыми.

Эти три разновидности контроллеров не могут быть взаимозаменяемыми. Принцип работы циркониевого зонда основан на гальваническом законе, где твердый наконечник из диоксида циркония действует как электролит. Широкополосный датчик имеет две камеры и работает на основе закона модуляции напряжения.

Каждый кислородный зонд предназначен под конкретную марку авто. Датчик кислорода синхронизирован с блоком управления ДВС, переустановка конструкций не допускается.

Конструктивные параметры широкополостного лямбда зонда

Место установки датчика на патрубке выходного коллектора перед блоком каталитического нейтрализатора. Для более четкого контроля за составом выхлопного газа и работой катализатора, после блока нейтрализатора может устанавливается второй кислородник. Конструкция широкополостного элемента.

1. Камера электролизного (ионного) насоса.
2. Опорные электроды (платиновое покрытие).
3. Нагревательная пластина.
4. Эталонный проход.
5. Керамический блок (ZrO2).
6. Диффузионная щель.
7. Измерительная (опорная) камера.
8. Платиновые электроды измерительной камеры.
9. Электроды ионной электролизной камеры (насоса).

Широкополостные конструкции выдают значение лямбда (идеальная или стехиометрическая ТВС) в виде гиперболы по мере увеличения амперности. Циркониевые и титановые измерители лишены возможности точно отслеживать изменение параметров топливной смеси из-за особенности конструкции, единственный показатель, который доступен таким датчикам передавать на ЭБУ сигнал о состоянии ТВС в значениях: «Обогащенная», «Обедненная».

Рабочий цикл широкополосного датчика

Рабочую зону широкополосного лямбда зонда принято условно делить на 4 части. Это удобно для понимания принципа работы узла, во время диагностики, когда на приборной панели выходит ошибка системы.

1. Камера ионого электролизного насоса — А.
2. Чувствительный элемент или элемент Нернста — В.
3. Электроцепь — С.
4. ЭБУ — Д.

Отработанные газы, проходя по патрубку системы проникают в диффузионную щель, где происходит процесс дожигания. После дожига в камере образуется либо избыток, либо нехватка кислорода. Время каталитического сгорания твердых частиц в камере занимает 0.01 сек., но поскольку процесс дожига происходит только при высоком нагреве газа (от 200–300 градусов по Цельсию), камера нагревается через элемент нагревателя.

После догара топливного выхлопа в блоке, чувствительный элемент Нернста проводит сравнение, полученный состав воздуха с эталонным и передает информацию на ЭБУ мотора в одном из трех вариантов:

• недостаток кислорода (лямбда «минус»), смесь обедненная;
• переизбыток (лямбда «плюс»), смесь обогащенная;
• стехиометрия (лямбда =1) — уравновешенный параметр.

На основе показателей ЭБУ посылает импульс на ионный насосный блок. В зависимости от первичных данных блок управления передает одну из трех команд.

1. При переизбытке кислорода формируется положительный ток, смесь обедненная, необходимо провести лишний кислород в выхлопной патрубок.
2. Если смесь обогащенная, необходимо закачать кислород из коллектора выхлопной системы в камеру и сформировать отрицательный ток.
3. При стехиометрии ЭБУ не дает сигнал.

Во время формирования положительного или отрицательного тока в блоке ионного насоса, формируется показатель качественного состава выхлопной смеси. ЭБУ считывает параметр тока на сторонах насоса и формирует сигналы на корректировку подачи топлива в систему впрыска.

После внедрения широкополостных датчиков в систему выходного коллектора значительно упростился процесс диагностики и отпала необходимость использовать газоанализаторы. Но не все так однозначно в работе современных датчиков.

Нулевой показатель тока

Существует еще одна ситуация, когда во время работы ДВС кислородный зонд отправляет на ЭБУ сигнал нулевой силы тока. Это обозначает, что контроллер не смог вывести параметр лямбда на «1» или стехиометрию, существуют несколько распространенных причин:

• критичный дефект;
• неисправность зонда.

На практике водитель в одном случае из десяти увидит код ошибки, говорящей, что датчики не работает. ЭБУ не проверяет качество работы лямбда зонда, поскольку для мониторинга необходимо принудительно обогатить топливную смесь, затем критически увеличить поступление воздуха в цилиндры. Это способствует токсичному выхлопу. Поскольку вся система направлена на поддержку экологического стандарта отработанного газа, проверить рабочее состояние датчика можно только принудительно, вручную.

Критичный дефект возникает на исправном датчике, если его система корректировки на пределе параметров настройки. В этом случае на доске приборов появляется код ошибки «Превышение предела корректировки топливной смеси».

И в первом и во втором случае проводится демонтаж датчика, его проверка на работоспособность, вторым шагом идет проверка топливного состава. Если смесь подается в цилиндры блока неправильного состава, проводится корректировка качества смеси через настройку форсунок, зажигания, других элементов системы топливоподачи.

Признаки поломки

По своему техническому регламенту широкополостные кислородные зонды корректируют лямбду в настройке 0.7–1.6 λ. Признаки выхода из строя кислородника во многом схожи с поломками катализатора, поэтому перед диагностикой лямбда зонда проверяется сигнал от каталитического нейтрализатора. Характерные симптомы неисправности:

• высокая токсичность выхлопа (проверяется СО2 измерителем);
• нарушение динамики разгона;
• на оборотах выше средних может появляться секундный «Чек» на приборной панели;
• увеличенный расход топлива;
• нестабильный, плавающий холостой ход (симптом также может указывать на поломку ДХО);
• систематический перегрев каталитического нейтрализатора, под днищем слышаться потрескивающие звуки после того как мотор заглушен;
• коды ошибок лямбда зондов на приборной панели.

Перечисленные признаки могут свидетельствовать о нарушении в работе других узлов и агрегатов: разрушенном катализаторе, растянутом ремне ГРМ и прочем.

Причины неисправности

Средний срок службы широкополостных датчиков 100–130 тыс. пробега. Значительно сократить работоспособность прибора могут следующие показатели:

• некачественный бензин;
• соляра с большим содержанием серы, присадок;
• использование низкотемпературных герметиков при монтаже (покрытие разрушается, попадает в выпускной коллектор и блок датчика);
• износ масляных колпачков, колец, масло проникает в систему выпускного коллектора;
• некорректно выставленное зажигание, систематическое поступление в цилиндры обогащенной ТВС;
• трещина в корпусе;
• нарушение проводки, нестабильный контакт, обрыв цепи.

Каждая из причин влияет на срок службы кислородного датчика. При замене детали используют только оригинальные изделия, сверяясь по каталожным номерам. Производители настаивают — кислородные широкополостные датчики можно менять только на аналогичные с совпадающими каталожными номерами.

Как провести диагностику широкополостного лямбда зонда

Диагностика широкополосного датчика начинается с визуального осмотра наконечника элемента, проверки токопроводящих выводов. Это самый простой способ провести диагностику, осматривать датчики нужно каждые 10 000 пробега, вынимая детали с посадочного места на выходном коллекторе. Что проверяют.

1. Надежность контакта клеммы с зондом.
2. Наличие механических повреждений.
3. Выкручивают элемент проверяют кожух.

На рабочем зонде могут быть незначительные отложения, которые легко счищаются (даже ногтем). На наконечнике не должно быть окисла. Зонд необходимо поменять, если после демонтажа на наконечнике замечают изменение покрытия.

Сажевые отложения возникают при систематически переобогащенной топливной смеси, если вышел из строя нагреватель зонда. Сажа засоряет внутренние блоки, снижает скорость реакции и точность передачи данных.

Серые, белые отложения свидетельствуют, что в моторном масле или топливе большое количество присадок. Отложения забивают проходы в камеру, снижают точность сигнала в 5 раз.

Свинец накапливается на наконечнике зонда и снижает чувствительность платиновых панелей. Возникает при использовании некачественного топлива (чаще на дизельных моторах).

Диагностика зонда мультиметром

Если визуально датчик не имеет следов неисправности, нет отложений, проверяется работоспособность цепи. В широкополостных датчиках Bosch, которые чаще других устанавливаются на авто присутствует шесть проводов подключения:

• Красный — сигнальный плюс;
• Желтый — опорный плюс;
• Черный — опорный минус;
• Белый — нагреватель минус;
• Серый — нагреватель плюс;
• Зеленый — сигнальный минус.

Для проверки работоспособности определенный провод будет подключаться на щуп мультиметра. Проверка целостности электроцепи узла делится на четыре этапа.

1. Диагностика напряжения в нагревательном элементе.
2. Напряжения в опорном блоке зонда (опорное напряжение).
3. Сопротивление нагревательного элемента (проверка состояния).
4. Сигнал.

Для проверки напряжения в нагревательном элементе, включают зажигание, зонд остается в разъеме. Щупы мультиметра присоединяются к проводам подогрева (белый, серый). Если цепь рабочая, цифры напряжения на экране тестера совпадут с напряжением бортовой сети — 12 В.

Напряжение в проводке опорного блока проверяется аналогично. Щупы устанавливаются на сигнальный провод и массу (желтый, черный), рабочая проводка выдаст на экран тестера показание 0.45 В.

Широкополостные конструкции зондов могут работать только после нагрева. Работоспособность нагревательной части датчика проверяют по сопротивлению элемента. Датчик снимают с разъема, проверяют сопротивление между контактами нагревателя. Для каждого зонда характерны индивидуальные параметры сопротивления, но в любом случае они находятся в границах 2–10 Ом.

Замена датчика

Проверка проводки зонда достаточно кропотливая работа, в большинстве случаев на СТО предлагают только поменять узел, если нарушена проводка, но учитывая, стоимость оригинального широкополостного датчика начинается с 10 000 руб. многие водители успешно находят неисправность в цепи и устраняют пробой.

Переустановка зонда занимает 10–15 минут при выключенном и желательно остывшем моторе. Отключается АКБ, специальным ключом снимается затяжка датчика, деталь вынимается с выходного коллектора и отсоединяется от ЭБУ. Установка нового происходит аналогично, зонд вкручивается в посадочное место рукой, затягивается. При замене проверяется состояние седла, степень износа уплотнительных колец. При необходимости проводится замена.

Широкополосные кислородные лямбда зонды достаточно сложный прибор, которые синхронизирован с прошивкой электронного блока конкретного автомобиля. Если газоанализатор можно было легко переделать из старого датчика своими руками, то в случае с кислородниками проводить такие работы опасно. Исключение — большой опыт в программировании и достаточные знания по настройке данного типа оборудования.

Читайте также:



• Как найти озера в навител



• Переделка термостата опель астра н



• Не работает регулятор печки на форд фокус 1



• Не включается вентилятор радиатора тойота спринтер



• Ремонт сервопривода печки субару аутбек 2007

4 Янв 2014

Сегодня умер мой зонд походу ,показывает просто ахинею скачками то 9- то 22,самоё обидное что настроил то всего 3-4 машины,(покупать каждый раз их по 3рубля как то накладно) зонд пробыл то ну часов 10 в выхлопе максимум,так вот вопрос у кого сколько живёт ШДК.нарашивал провода сами от зонда до контроллера лс-1 прозвоню но там всё качественно было сделано.В общем я в печали хер..о задался 14 год!

4 Янв 2014

у меня первый зонд на****лся примерно так же. Брал в атомике.

4 Янв 2014

Блин ,я как а ближайшее место и хотел туда поехать,а так заказывал с ебея.

5 Янв 2014

Питание хорошее? с акумма брал?
прошивка какая залита в ЛС?

5 Янв 2014

Может сильно близко к турбине?

В инструкции к ШЛЗ AEM (там сенсор BOSCH, как у иновейта и всех прочих) написано, расстояние от турбины до сенсора должно быть не меньше 90см, при частых, долговременных отжигах или если егт выше 800 градусов + наклон в 10 градусов, чтобы не скапливался конденсат в сенсоре.

У знакомого тоже сдох сенсор, был вкручен сразу после турбы.

5 Янв 2014

шдк был вкручен в момент холодного пуска?
или вкручивал и настраивал только прогретые моторы?

5 Янв 2014

На авиационном бензе случаем не настраивал? На нем зонды дохнут в среднем за 2-3 машины.

5 Янв 2014

Питание хорошее? с акумма брал?
прошивка какая залита в ЛС?

Питание всегда брал с АКБ,раньше были клемки круглые под болтик на 6мм,не у каждого стоят такие клеммы,поэтому перешёл на крокодилы(для удобства)

Сначала когда катались смесь адекватную показывала,под конец вообще просто космос.
Прошивка j5ls v43b.
Вот предпоследний более менее адекватный лог

,но здесь смесь богатая,с матрицей траблы у меня ещё были,не шло регулирование. Макс регулирование матрицей блокируется если показатель lm-f/a?если афр видет как свободный воздух,или же в диапазоне от 9-19 как описано в мануале?

5 Янв 2014

Может сильно близко к турбине?

В инструкции к ШЛЗ AEM (там сенсор BOSCH, как у иновейта и всех прочих) написано, расстояние от турбины до сенсора должно быть не меньше 90см, при частых, долговременных отжигах или если егт выше 800 градусов + наклон в 10 градусов, чтобы не скапливался конденсат в сенсоре.

У знакомого тоже сдох сенсор, был вкручен сразу после турбы.

Авто атмо -я 5.1 16в валы нуждин 10,05 308фаза РДТ сток, волгофорсы SIEMENS DEKA-1D ZMZ-6354,

производительность пишут от 205- 215сс,статика пробовал 2.56- 2.68.
Нет tech бенз 95,
лямду всегда вкручивал на прогретый мотор!
Сегодня попробую на зажигалке проверить лямду,засниму отчёт!

5 Янв 2014

провод наращивал до сенсора,штатный очень короткий,пропаяно на совесть,индикационный диод ошибок не выдаёт.Если мне не изменяет память на vw 1,8турбо стоит ШДК бош-лсу 4,2 как же они ездят?Может он умер от богатой смеси смесь была порой,ладно сегодня проверю ещё разок!А и перед выездом сенсор калибровал на свободно воздухе!

5 Янв 2014

А ШДК всегда работал, пока сенсор в выхлопе стоял? Не было моментов, когда двигатель был запущен, а ШДК отключен?

5 Янв 2014

брал на атомике Innovate Motorsports 3844 MTX-L LC-1 почти год назад.
настроил около 8 атмомашин.
ездию на нём каждый день (тоже атмо)
проблем пока не возникло.
расстояние примерно 1-1.2м от начала выхлопа

5 Янв 2014

А ШДК всегда работал, пока сенсор в выхлопе стоял? Не было моментов, когда двигатель был запущен, а ШДК отключен?

вылетов не было диод постоянно горел когда глушили мотор питание всегда было !Под конец уже смесь в матрице 20-30-40понеслась чудеса,маялся над ним как над ребёнком,позвонил в атомик сейчас на них акция до 14 января 2741рубль,после будет старая цена 3150,так что мужики кому надо покупайте.:wink:

5 Янв 2014

вылетов не было диод постоянно горел когда глушили мотор питание всегда было !Под конец уже смесь в матрице 20-30-40понеслась чудеса,маялся над ним как над ребёнком,позвонил в атомик сейчас на них акция до 14 января 2741рубль,после будет старая цена 3150,так что мужики кому надо покупайте.:wink:

в магазинах типа экзиста, цена всегда была еще более интересная, и провода любой длины)

5 Янв 2014

Есть каталожный Сань?Дай пожалуйста

тут гдето тема была про шдк. там список был. поищи.
не помню сохранен у меня или нет)

5 Янв 2014

Хз, у меня сенсоры стали жить по 50+ машин после того, как перестал настраивать на авиабензе. А LC-шка вообще рекордсмен, с 2008 года жива и здорова, хотя и поплавленная вся от выхлопов, и КЗ жесткое пережила не раз. Работала и работает, как часы, LM-ку 3 раза уже сломать успел.

5 Янв 2014

Есть каталожный Сань?Дай пожалуйста

за список спасибо Phant0m.

Список совместимых датчиков под LC-1.

1. 0 258 007 049 cable 980 мм
2. 0 258 007 053 cable 630 мм
3. 0 258 007 057 cable 760 мм
4. 0 258 007 061 cable 840 мм
5. 0 258 007 063 cable 1150 мм
6. 0 258 007 068 cable 340 мм
7. 0 258 007 085 cable 1090 мм
8. 0 258 007 090 cable 1200 мм
9. 0 258 007 092 cable 470 мм
10. 0 258 007 095 cable 340 мм
11. 0 258 007 097 cable 480 мм
12. 0 258 007 105 cable 860 мм
13. 0 258 007 109 cable 920 мм
14. 0 258 007 111 cable 510 мм
15. 0 258 007 116 cable 820 мм
16. 0 258 007 125 cable 760 мм
17. 0 258 007 140 cable 800 мм
18. 0 258 007 142 cable 360 мм
19. 0 258 007 143 cable 360 мм
20. 0 258 007 149 cable 1000 мм
21. 0 258 007 154 cable 710 мм
22. 0 258 007 157 cable 1470 мм
23. 0 258 007 161 cable 850 мм
24. 0 258 007 171 cable 930 мм
25. 0 258 007 174 cable 800 мм
26. 0 258 007 177 cable 320 мм
27. 0 258 007 193 cable 1210 мм
28. 0 258 007 200 cable 675 мм
29. 0 258 007 221 cable 420 мм
30. 0 258 007 227 cable 760 мм
31. 0 258 007 233 cable 655 мм
32. 0 258 007 237 cable 1300 мм
33. 0 258 007 353

5 Янв 2014

у меня лс-1 прожила год, на повседневе на дросселях, потом крякнула из за замыкания на ком порте. после этого ещё работала месяц как показометр чисто и до сих пор работает, но сенсор крякнул. купил новый комплект и лямбду с вага с длинным проводом-удобно.
