Ремонт контроллера SIENENS SIMATIC S7 400
Аббревиатура ПЛК расшифровывается как Программируемый Логический Контроллер, и представляет из себя сложный электронный прибор с программируемой логикой, призванный управлять производственными системами автоматизации. Ремонт контроллера SIENENS SIMATIC S7 400 в , как и его программирование требует не только профессионального подхода, но и специального оборудования.
Программируемый контроллер SIENENS SIMATIC S7 400 в большей своей массе встречается на производствах с агрессивными рабочими средами, такими как грязь, пыль, вибрация, большие температурные перепады. С одной стороны, ПЛК единственное решение, так как другое оборудование просто не сможет работать в таких условиях. С другой стороны, все перечисленные факторы рано или поздно приведут к поломке контроллера.
S7 400 является идеальным решением для работы в промышленных условиях благодаря высокой степени электромагнитной совместимости, высокой устойчивости к вибрационным и ударным нагрузкам.
PLC относится к сложной промышленной электронике, а это говорит о том, что провести ремонт SIENENS SIMATIC S7 400 своими силами даже не говоря про качество его выполнения просто нереально. Качественный ремонт контроллера SIENENS SIMATIC S7 400 в возможен исключительно в специализированном сервисном центре, который не только оснащен по последнему слову техники, но и имеет в штате высококвалифицированных специалистов с богатым опытом работы по ремонту сложнейшей промышленной электроники.
Ошибки SIENENS SIMATIC S7 400
Большое количество модулей программируемого контроллера S7-300 оснащено набором встроенных интеллектуальных функций, существенно упрощающих эксплуатацию системы управления:
- Мониторинг сбора сигналов (диагностика).
- Мониторинг сигналов аппаратных прерываний.
Диагностика используется для определения работоспособности модулей ввода-вывода дискретных и аналоговых сигналов. Для передачи диагностической информации применяются маскируемые и немаскируемые сообщения:
- Маскируемые диагностические сообщения могут пересылаться только в том случае, если это разрешено соответствующими параметрами настройки.
- Немаскируемые диагностические сообщения, пересылка которых производится независимо от соответствующих параметров настройки.
Диагностика SIENENS SIMATIC S7 400
Если диагностическое сообщение готово к передаче (например, сообщение об отсутствии напряжения питания датчика), то модуль генерирует диагностическое прерывание (для маскируемых сообщений только в случае определения параметров разрешения передачи).
Центральный процессор прерывает выполнение программы пользователя или задач с более низким приоритетом и вызывает соответствующий организационный блок (OB 82). В зависимости от типа модуля диагностические сообщения могут носить различный характер.
Ниже приведены ошибки программируемого логического контроллера SIENENS SIMATIC S7 400 и возможные причины их возникновения.
| Ошибка | Возможная причина ошибки | |
|---|---|---|
|
Модули ввода-вывода дискретных сигналов |
||
|
Отсутствует напряжение питания датчика |
Перегрузка в цепи питания датчика. Короткое замыкание на клемму M. |
|
|
Отсутствует внешнее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
|
Отсутствует внутреннее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
|
Перегорание предохранителя. |
Перегорел внутренний предохранитель модуля. |
|
|
Ошибочный параметр. |
В модуль передан один или несколько ошибочных параметров настройки. |
|
|
Срабатывание сторожевого таймера. |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Отказ EPROM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Отказ RAM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Потеря аппаратного прерывания |
Сигналы прерывания следуют с такой частотой, что центральный процессор не успевает их обрабатывать |
|
|
Модули ввода аналоговых сигналов |
||
|
Отсутствует внешнее напряжение питания |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
|
Не допустимое значение синфазного сигнала |
Разность потенциалов UCM между входами (M-) общей точкой (MANA) слишком высока. |
|
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения датчика. Обрыв провода между датчиком и модулем. Канал не подключен (разомкнут). |
|
|
Антипереполнение |
Входное напряжение ниже допустимого предела. Возможные причины: в цепях 4…20мА, 1…5В: — неправильная полярность подключения датчика или неправильно выбран предел измерения; для других диапазонов измерения — неправильно выбран предел измерения. |
|
|
Переполнение |
Входная величина превышает верхний допустимый предел измерения. |
|
|
Модули вывода аналоговых сигналов |
||
|
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
|
Короткое замыкание на землю |
Перегрузка выхода. Короткое замыкание вывода QV на MANA |
|
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения исполнительного устройства. Обрыв линии между модулем и исполнительным устройством. Канал не подключен (разомкнут). |
|
|
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
Скачать руководство пользователя SIENENS SIMATIC S7 400 manual.PDF
Ремонт контроллера SIENENS SIMATIC S7 400 в сервисном центре
Компания «Кернел» предлагает выполнить качественный ремонт контроллера SIENENS SIMATIC S7 400 в сжатые сроки и по выгодным расценкам. Ремонт контроллера SIENENS SIMATIC S7 400 значительно сэкономит бюджет, цена вопроса составит 20% — 40% от стоимости нового блока. Если брать в учет стоимость ПЛК, вы увидите очевидную разницу, которая измеряется в денежном эквиваленте.
Именно поэтому наш сервисный центр предлагает такие услуги, как ремонт контроллера SIENENS SIMATIC S7 400 в . Зачем платить больше если ваш контроллер PLC будет работать не хуже нового, а сэкономленные средства можно пустить на развитие производства.
Наши специалисты выполняют не только ремонт контроллеров S7 400, но и ремонт контроллеров различных производителей и типов, таких как:
- Ремонт контроллеров на основе простейших микропроцессоров;
- Ремонт интеллектуальных – программируемых контроллеров;
- Ремонт встраиваемых, электронных контроллеров;
- Ремонт стандартных — типовых контроллеров;
На ряду с контроллерами, специалисты нашего сервисного центра выполняют ремонт модулей SIENENS SIMATIC S7 400:
- Модули скоростного счета;
- Модули позиционирования с ускоренной подачей рабочего органа;
- Модули позиционирования шаговых двигателей;
- Модули позиционирования серводвигателей;
- Модули позиционирования и управления перемещением;
- Модули обслуживания ультразвуковых датчиков положения;
- Модули обслуживания синхронно-последовательных (SSI) датчиков абсолютного перемещения;
- Модули электронных командоконтроллеров;
- Модули для систем числового программного управления;
- Модули автоматического регулирования.
За два десятилетия существования сервисного центра нашими специалистами было успешно проведено множество сложнейших ремонтов промышленной электроники в том числе и ремонт контроллеров SIENENS SIMATIC S7 400 с каждым разом поднимая квалификацию наших инженеров.
Заказав ремонт контроллера SIENENS SIMATIC S7 400 в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно это связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный контроллер в сервисный центр.
Программирование SIENENS SIMATIC S7400
Богатый выбор типов центральных процессоров контроллера SIMATIC S7400 различной производительности, а также широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, можно расширить функционал контроллера путем установки дополнительных наборов модулей.
Конфигурирование и программирование встроенных технологических функций выполняется с помощью опционального программного обеспечения S7-Technology. Это программное обеспечение интегрируется в среду STEP 7 от V5.2 SP1 HF1 и выше. Использоваться как самостоятельный пакет S7-Technology не может.
Пакет содержит диалоговые окна настройки параметров технологических функций, библиотеки PLCopen-совместимых стандартных функциональных блоков, дополнительный инструментарий диагностики систем позиционирования и управления перемещением. Параметры настройки сохраняются в специальном блоке данных.
Программирование SIENENS SIMATIC S7 400 завершающий этап ремонта контроллера. Сервисный центр Кернел предлагает услуги по программированию контроллеров, как в полном цикле, включая ремонт так и отдельно.
Программирование SIENENS SIMATIC S7 400, как и других логических контроллеров выполняется на территории сервисного центра с применением оригинального программного обеспечения в сжатые сроки и за разумную цену.
Стоимость программирования контроллера SIENENS SIMATIC S7 400 вы можете уточнить, связавшись с менеджерами сервисного центра.
Схемы подключения модулей дискретных сигналов SIENENS SIMATIC S7 400
|
Схема подключения модуля 6ES7421-1BL01-0AA0 |
Схема подключения модуля 6ES7421-1FH20-0AA0 |
|
|
|
|
Схема подключения модуля 6ES7421-5EH00-0AA0 |
Схема подключения модуля 6ES7421-1EL00-0AA0 |
|
|
|
|
Схема подключения модуля 6ES7421-7DH00-0AB0 |
Схема подключения модуля 6ES7421-7BH01-0AB0 |
|
|
|
Порядок проведения ремонта контроллера SIENENS SIMATIC S7 400
Мы ответственно подходим к процессу восстановления промышленной электроники и поэтапно проводим все необходимые мероприятия для максимально качественного ремонта контроллера, от визуальной диагностики до полного восстановления.
Этапы ремонта контроллера SIENENS SIMATIC S7 400:
- Чистка неисправного контроллера (пыль, грязь);
- Диагностика электронных компонентов;
- Диагностика программного обеспечения;
- Изменение параметров программного обеспечения (в случае обнаружения ошибки);
- Ремонт или замена вышедших из строя компонентов;
- Поверка отремонтированного PLC на специализированном стенде.
Повторюсь мы выполняем не только качественный ремонт контроллера SIENENS SIMATIC S7 400 специалисты сервисного центра восстановят PLC независимо то бренда и года выпуска, а также благодаря накопленному опыту специалисты сервисного центра проведут пемонт контроллера даже без технической документации и электро-схем для данное оборудования.
Преимущество ремонта контроллеров SIENENS SIMATIC S7 400
Компания «Кернел» производит ремонт контроллеров, и подобной промышленной электроники с 2002 года. За это время инженеры нашего сервисного центра накопили колоссальный опыт в данном направлении.
Мы пристально следим за качеством исполнения ремонта, и смело даем гарантию на ремонт контроллера SIENENS SIMATIC S7 400, а также на запасные части, замененные в процессе ремонта шесть месяцев.
Ремонт контроллера SIENENS SIMATIC S7 400 в производится исключительно на компонентном уровне с применением оригинальных запасных частей и высокотехнологичного новейшего диагностического оборудования.
Специалисты нашей компании выполнят ремонт SIENENS SIMATIC S7 400 в максимально сжатые сроки, мы выполняем все возможные шаги для качественного восстановления сложной промышленной электроники. Обратившись в наш сервисный центр, вы гарантированно получаете:
- Глубокую диагностику PLC с выявлением неисправных компонентов;
- Замену неисправных компонентов на новые;
- Ремонт программируемого логического контроллера в максимально сжатые сроки;
- Проверку отремонтированного ПЛК на специальном стенде;
- Оригинальные запасные части;
- Установку и программирование;
- Экономию от 40% до 80% от покупки нового аналога
- Гарантию на ремонт контроллера SIENENS SIMATIC S7 400 и запасные части 6 месяцев;
О контроллере SIENENS SIMATIC S7 400
Контроллер SIENENS SIMATIC S7 400 – это универсальный модульный программируемый логический контроллер. Благодаря модульной конструкции и естественной вентиляции, а также удобству возможности применения структур распределенного ввода и удобство в обслуживании позволяют применять контроллер SIENENS SIMATIC S7 400 для решения огромного круга задач автоматизации.
Контроллер SIENENS SIMATIC S7 400 охватывает следующие области автоматизации:
- Машиностроение;
- Автомобильная промышленность;
- Складское хозяйство;
- Сталелитейное производство;
- Технологические установки;
- Системы автоматизации зданий;
- Бумажная промышленность и полиграфия;
- Деревообработка;
- Пищевая и легкая промышленность;
- Химическая и нефтехимическая промышленность.
Контроллер SIENENS SIMATIC S7 400 имеет несколько типов центральных процессоров различной производительности и широкий спектр модулей различного назначения с множеством встроенных функций что позволяет ему выполнять максимальную адаптацию оборудования к требованиям решаемых задач. При модернизации и развитии производства контроллер SIENENS SIMATIC S7 400 может быть легко дополнен необходимым набором модулей.
|
Типы центральных процессоров контроллера SIENENS SIMATIC S7 400 |
|
|
6ES7412-1XJ05-0AB0 SIMATIC S7-400CPU 412-1 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7417-4HT14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 4147H |
|
6ES7414-4HM14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 414H |
6ES7417-4XT05-0AB0 SIMATIC S7-400, CPU 417-4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7416-3XR05-0AB0 SIMATIC S7-400, CPU 416-3 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7416-3ER05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 416-3 PN/DP |
|
6ES7416-2XN05-0AB0 SIMATIC S7-400, CPU 416-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7414-3XM05-0AB0 SIMATIC S7-400, CPU 414-3ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7414-3EM05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414-3 PN/DP |
6ES7414-2XK05-0AB0 SIMATIC S7-400, CPU 414-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7412-2XJ05-0AB0 SIMATIC S7-400, CPU 412-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
Заказать ремонт контроллера SIENENS SIMATIC S7 400
Если на вашем производстве вышел из строя контроллер, обращайтесь в компанию «Кернел», где специалисты компании в минимальные сроки проведут диагностику и последующий ремонт контроллера SIENENS SIMATIC S7 400. Заявку на ремонт PLC вы можете оставить с помощью специальной формы «Оставить заявку». Связаться с нашими менеджерами очень просто.
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
Представлено значение индикаторов (состояние светодиодов, коды ошибок, сообщения на дисплеях) ПЛК Siemens Simatic:
— серия Simatic TI
— серия Simatic S5
— серия Simatic S7
==================================== Simatic TI ========================================
Simatic TI435 (Texas Instrument)
| Состояние светодиода | Описание |
|---|---|
| PWR горит | Питание в порядке. |
| RUN горит | Модуль в режиме RUN. |
| CPU горит | Отсутствуют ошибки CPU. |
| BAT мигает | Батарейка разряжена. |
Simatic TI505 Basic
| Состояние светодиода | Описание |
|---|---|
| MOD GOOD горит | Отсутствуют ошибки. |
| BATT GOOD горит | Батарейка установлена и не разряжена. |
| RUN MODE горит | Модуль в режиме RUN. |
| TEST MODE горит | Модуль в режиме диагностики. |
| STAT 1, STAT 2 | Не используются. |
Simatic TI525, TI535
| Состояние светодиода | Описание |
|---|---|
| RUN горит | Модуль в режиме RUN. |
| BATTERY GOOD горит | Батарейка установлена и не разряжена. |
| P/C GOOD горит | Отсутствуют ошибки. |
Simatic TI545, TI555
| Состояние светодиода | Описание |
|---|---|
| RUN горит | Модуль в режиме RUN. |
| RUN мигает | Аналоги в режиме RUN, дискреты в режиме PROG |
| BAT GOOD горит | Батарейка установлена и не разряжена. |
| BAT GOOD мигает | Батарейка разряжена. |
| CPU GOOD горит | Отсутствуют ошибки. |
Simatic TI505 RBC (Remote Base Controller)
| Номер на дисплее | Описание |
|---|---|
|
0 |
Отсутствуют ошибки. |
|
1 |
В процессе самодиагностики выявлены ошибки. |
|
2 |
Несответствие модуля. |
|
3 |
Превышен интервал ожидания входов/выходов. |
|
4 |
Ошибка чётности RAM. |
|
5 |
Модуль не законфигурирован, в режиме ожидания. |
|
6 |
Несответствие адреса. |
|
7 |
Модуль не законфигурирован, связь установлена. |
|
8 |
Сработал сторожевой таймер. |
|
С |
Модуль законфигурирован, в режиме ожидания. |
{banner_rca-news-1-1}
Simatic TI560, TI565
| Состояние светодиода | Описание |
|---|---|
| POWER GOOD горит | Питание в порядке. |
| BATTERY GOOD горит | Батарейка установлена и не разряжена ниже 2.4В. |
| P/C GOOD горит | Отсутствуют ошибки всех модулей в корзине. |
| CPU GOOD горит | Отсутствуют ошибки CPU. |
| PROG RUN горит | CPU в режиме RUN. |
| MEM GOOD горит | Нет ошибок в модуле памяти. |
| RCC GOOD горит | Контроллер удалённого канала успешно прошёл самодиагностику. |
| Channel горит | Индикация передачи данных по каналу. |
| ACTIVE горит | Индикация активного модуля. |
| STBY горит | Индикация модуля в режиме ожидания. |
| RBU GOOD горит | Индикация сохранности данных модуля. |
| COMGOOD горит | Коммуникации HBU в порядке. |
Simatic TI575
| Состояние светодиода | Описание |
|---|---|
| PCG горит | Отсутствуют ошибки CPU. |
| RUN горит | Модуль в режиме RUN. |
| RUN мигает | Аналоги в режиме RUN, дискреты в режиме PROG |
| BAT горит | Батарейка установлена и не разряжена ниже 2.4В. |
| BAT мигает | Батарейка разряжена. |
| WDT горит | Сработал сторожевой таймер. |
| MOB горит | CPU является активным VME мастером на шине. |
| SYF горит | Проводится самодиагностика после подачи питания либо сбой CPU. |
==================================== Simatic S5 ========================================
Simatic S5 PLC: S5-90U, S5-95U, S5-95F;
Simatic S5-100U: (CPU100, CPU102, CPU103)
| Состояние светодиода при положении переключателя «Run» | Описание |
|---|---|
| RUN зеленый горит, однако ПЛК функционирует неправильно | Ошибка в программе либо сбой входов/выходов. Провести процедуру проверки аппаратной части согласно руководству по ПЛК. |
| STOP красный горит | Неработоспособность ПЛК. Для детальной диагностики необходимо подключение программатора. |
| STOP красный мигает | Ошибка во время загрузки или сохранения программы. |
| BATTERY OFF / LOW горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.8 В. |
Блоки питания S5 PS
| Состояние светодиода PS | Описание |
|---|---|
| POWER SUPPLY OK зеленый горит | Питание в норме. |
| VOLTAGE LOW красный горит | Напряжение на выходе снизилось до недопустимого уровня. |
| FAN FAULT красный горит | Сбой вентилятора. |
| BATT. LOW (BATTERY LOW) желтый горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.7В. |
{banner_rca-news-1-2}
Simatic S5-115U PLC: CPU941, CPU942
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | После подачи питания — запуск CPU. Всё время — ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| ST красный мигает | Аппаратный сбой, ошибка в программе. |
Simatic S5-115U PLC: CPU943, CPU944
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ (QV) красный горит | Задержка квитирования. ПЛК в режиме STOP. |
| ZYK (ZY) красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP (BA) красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| QVZ (QV), ZYK (ZY), BASP (BA)мигают | Запуск CPU. |
| ST красный мигает | Аппаратный сбой, ошибка памяти. |
Simatic S5-115U PLC: CPU945
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ красный горит | Задержка квитирования. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| STOP красный медленно мигает | Аппаратный сбой. |
| STOP красный быстро мигает | Необходим общий перезапуск. |
Simatic S5-135U PLC: S-processor CPU921, R-processor CPU922, CPU928
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ, ADF красный горит | Задержка квитирования — не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| STOP красный медленно мигает | Ошибка в программа либо произошла запрограммированная остановка CPU. |
| STOP красный быстро мигает | Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна. |
Simatic S5-150U PLC: Central unit 924, 925, 926, 927
(6ES5 924-3SA11, 6ES5 925-3SA11, 6ES5 926-3SA11, 6ES5 927-ЗSA11)
| Состояние светодиода | Описание |
|---|---|
| BETRIEB зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| NEUSTART ERFODALE желтый горит | Необходим общий перезапуск. |
{banner_rca-news-1-3}
Simatic S5-155U PLC: CPU948
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| SYS FAULT красный горит | Аппаратный сбой. |
| QVZ, ADF красный горит | Задержка квитирования — не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| INIT красный горит | Индикация самодиагностики короткое время после подачи питания. Индикация системных сбоев при свечении во время работы. |
| SI1, SI2 красные горят | Передача данных невозможна по соответствующему порту. Внутренний сбой. |
| STOP красный медленно мигает | Ошибка в программа либо произошла запрограммированная остановка CPU. |
| STOP красный быстро мигает | Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна. |
==================================== Simatic S7 ========================================
Simatic S7-200 PLC: CPU212, CPU214, CPU215, CPU216, CPU221, CPU222, CPU224, CPU226
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| SF (SF/DIAG) горит красным | Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы. |
| SF (SF/DIAG) горит жёлтым | Диагностика либо режим форсирования. |

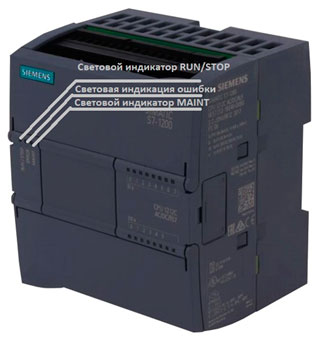

Simatic S7-1200 PLC: CPU 1211C, CPU1212C, CPU1214C
| Состояние светодиода | Описание |
|---|---|
| STOP/RUN горит зелёным | ПЛК в режиме RUN. |
| STOP/RUN горит оранжевым | ПЛК в режиме STOP. |
| MAINT желтый мигает, STOP/RUN горит оранжевым | Необходимо извлечь карту памяти. |
| STOP/RUN мигает | Загрузка, самодиагностика, обновление прошивки |
| ERROR красный мигает | Ошибка. |
| ERROR красный горит | Аппаратный сбой. |
| MAINT желтый горит | Запрос на обслуживание (необходим сброс памяти). |
| STOP/RUN, ERROR, MAINT мигают | Тест светодиодов либо сбой прошивки. |
Simatic S7-300 PLC: CPU312C, CPU 312 IFM, CPU313, CPU313C, CPU313C-2 DP, CPUCPU314, CPU314C-2 DP, CPU314 IFM, CPU315, CPU315–2 DP, CPU316, CPU316-2 DP, CPU317-2, CPU318-2, CPU319-3
| Состояние светодиода | Описание |
|---|---|
| SF красный горит | Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы, ошибка периферии. |
| BAT F красный горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась. |
| BF красный горит | Ошибка шины на интерфейсе DP. |
| BF1, BF2, BF3 | Ошибка шины на интерфейсе 1, 2, 3. |
| SF DP, BUS F красные горят или мигают | Аппаратный сбой шины, заданы разные скорости обмена, неверная конфигурация, нерабочая станция, slave-устройство не отвечает. |
| DC 5V зеленый горит | Питание +5В в порядке. |
| FRCE жёлтый горит | ПЛК в режиме форсирования. |
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP жёлтый горит | ПЛК в режиме STOP. |
| STOP жёлтый мигает | Требуется общее стирание CPU. |
Simatic S7-400 PLC: CPU 412-1, CPU412-2 DP, CPU413-1, CPU413-2 DP, CPU414-1, CPU414-2 DP, CPU414-3 DP, CPU416-1, CPU416-2 DP, CPU416-3 DP, CPU417-4
| Состояние светодиода | Описание |
|---|---|
| INTF красный горит | Внутренняя ошибка. |
| EXTF красный горит | Внешняя ошибка. |
| BUS1F красный горит | Ошибка шины на интерфейсе 1 MPI/PROFIBUS DP. |
| BUS2F красный горит | Ошибка шины на интерфейсе 2 PROFIBUS DP. |
| BUS5F красный горит | Ошибка шины на интерфейсе PROFINET. |
| IFM1F, IFM2F красный горит | Ошибка на интерфейсном модуле 1, 2. |
| MAINT жёлтый горит | Запрос на обслуживание (необходим сброс памяти). |
| FRCE жёлтый горит | ПЛК в режиме форсирования. |
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP жёлтый горит | ПЛК в режиме STOP. |
| STOP жёлтый мигает |
Требуется общее стирание CPU. |
Источник: /engine/api/go.php?go=https://promservis-rostov.ru/
Обсудить на форуме
Представлено значение индикаторов (состояние светодиодов, коды ошибок, сообщения на дисплеях) ПЛК Siemens Simatic:
— серия Simatic TI
— серия Simatic S5
— серия Simatic S7
==================================== Simatic TI ========================================
Simatic TI435 (Texas Instrument)
| Состояние светодиода | Описание |
|---|---|
| PWR горит | Питание в порядке. |
| RUN горит | Модуль в режиме RUN. |
| CPU горит | Отсутствуют ошибки CPU. |
| BAT мигает | Батарейка разряжена. |
Simatic TI505 Basic
| Состояние светодиода | Описание |
|---|---|
| MOD GOOD горит | Отсутствуют ошибки. |
| BATT GOOD горит | Батарейка установлена и не разряжена. |
| RUN MODE горит | Модуль в режиме RUN. |
| TEST MODE горит | Модуль в режиме диагностики. |
| STAT 1, STAT 2 | Не используются. |
Simatic TI525, TI535
| Состояние светодиода | Описание |
|---|---|
| RUN горит | Модуль в режиме RUN. |
| BATTERY GOOD горит | Батарейка установлена и не разряжена. |
| P/C GOOD горит | Отсутствуют ошибки. |
Simatic TI545, TI555
| Состояние светодиода | Описание |
|---|---|
| RUN горит | Модуль в режиме RUN. |
| RUN мигает | Аналоги в режиме RUN, дискреты в режиме PROG |
| BAT GOOD горит | Батарейка установлена и не разряжена. |
| BAT GOOD мигает | Батарейка разряжена. |
| CPU GOOD горит | Отсутствуют ошибки. |
Simatic TI505 RBC (Remote Base Controller)
| Номер на дисплее | Описание |
|---|---|
|
0 |
Отсутствуют ошибки. |
|
1 |
В процессе самодиагностики выявлены ошибки. |
|
2 |
Несответствие модуля. |
|
3 |
Превышен интервал ожидания входов/выходов. |
|
4 |
Ошибка чётности RAM. |
|
5 |
Модуль не законфигурирован, в режиме ожидания. |
|
6 |
Несответствие адреса. |
|
7 |
Модуль не законфигурирован, связь установлена. |
|
8 |
Сработал сторожевой таймер. |
|
С |
Модуль законфигурирован, в режиме ожидания. |
{banner_rca-news-1-1}
Simatic TI560, TI565
| Состояние светодиода | Описание |
|---|---|
| POWER GOOD горит | Питание в порядке. |
| BATTERY GOOD горит | Батарейка установлена и не разряжена ниже 2.4В. |
| P/C GOOD горит | Отсутствуют ошибки всех модулей в корзине. |
| CPU GOOD горит | Отсутствуют ошибки CPU. |
| PROG RUN горит | CPU в режиме RUN. |
| MEM GOOD горит | Нет ошибок в модуле памяти. |
| RCC GOOD горит | Контроллер удалённого канала успешно прошёл самодиагностику. |
| Channel горит | Индикация передачи данных по каналу. |
| ACTIVE горит | Индикация активного модуля. |
| STBY горит | Индикация модуля в режиме ожидания. |
| RBU GOOD горит | Индикация сохранности данных модуля. |
| COMGOOD горит | Коммуникации HBU в порядке. |
Simatic TI575
| Состояние светодиода | Описание |
|---|---|
| PCG горит | Отсутствуют ошибки CPU. |
| RUN горит | Модуль в режиме RUN. |
| RUN мигает | Аналоги в режиме RUN, дискреты в режиме PROG |
| BAT горит | Батарейка установлена и не разряжена ниже 2.4В. |
| BAT мигает | Батарейка разряжена. |
| WDT горит | Сработал сторожевой таймер. |
| MOB горит | CPU является активным VME мастером на шине. |
| SYF горит | Проводится самодиагностика после подачи питания либо сбой CPU. |
==================================== Simatic S5 ========================================
Simatic S5 PLC: S5-90U, S5-95U, S5-95F;
Simatic S5-100U: (CPU100, CPU102, CPU103)
| Состояние светодиода при положении переключателя «Run» | Описание |
|---|---|
| RUN зеленый горит, однако ПЛК функционирует неправильно | Ошибка в программе либо сбой входов/выходов. Провести процедуру проверки аппаратной части согласно руководству по ПЛК. |
| STOP красный горит | Неработоспособность ПЛК. Для детальной диагностики необходимо подключение программатора. |
| STOP красный мигает | Ошибка во время загрузки или сохранения программы. |
| BATTERY OFF / LOW горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.8 В. |
Блоки питания S5 PS
| Состояние светодиода PS | Описание |
|---|---|
| POWER SUPPLY OK зеленый горит | Питание в норме. |
| VOLTAGE LOW красный горит | Напряжение на выходе снизилось до недопустимого уровня. |
| FAN FAULT красный горит | Сбой вентилятора. |
| BATT. LOW (BATTERY LOW) желтый горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.7В. |
{banner_rca-news-1-2}
Simatic S5-115U PLC: CPU941, CPU942
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | После подачи питания — запуск CPU. Всё время — ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| ST красный мигает | Аппаратный сбой, ошибка в программе. |
Simatic S5-115U PLC: CPU943, CPU944
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ (QV) красный горит | Задержка квитирования. ПЛК в режиме STOP. |
| ZYK (ZY) красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP (BA) красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| QVZ (QV), ZYK (ZY), BASP (BA)мигают | Запуск CPU. |
| ST красный мигает | Аппаратный сбой, ошибка памяти. |
Simatic S5-115U PLC: CPU945
| Состояние светодиода | Описание |
|---|---|
| RN зеленый горит | ПЛК в режиме RUN. |
| ST красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ красный горит | Задержка квитирования. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| STOP красный медленно мигает | Аппаратный сбой. |
| STOP красный быстро мигает | Необходим общий перезапуск. |
Simatic S5-135U PLC: S-processor CPU921, R-processor CPU922, CPU928
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP, либо неисправность CPU при команде RUN. |
| QVZ, ADF красный горит | Задержка квитирования — не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| STOP красный медленно мигает | Ошибка в программа либо произошла запрограммированная остановка CPU. |
| STOP красный быстро мигает | Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна. |
Simatic S5-150U PLC: Central unit 924, 925, 926, 927
(6ES5 924-3SA11, 6ES5 925-3SA11, 6ES5 926-3SA11, 6ES5 927-ЗSA11)
| Состояние светодиода | Описание |
|---|---|
| BETRIEB зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| NEUSTART ERFODALE желтый горит | Необходим общий перезапуск. |
{banner_rca-news-1-3}
Simatic S5-155U PLC: CPU948
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| SYS FAULT красный горит | Аппаратный сбой. |
| QVZ, ADF красный горит | Задержка квитирования — не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP. |
| ZYK красный горит | Сработал сторожевой таймер. ПЛК в режиме STOP. |
| BASP красный горит | Блокированы дискретные выходы. ПЛК в режиме запуска или STOP. |
| INIT красный горит | Индикация самодиагностики короткое время после подачи питания. Индикация системных сбоев при свечении во время работы. |
| SI1, SI2 красные горят | Передача данных невозможна по соответствующему порту. Внутренний сбой. |
| STOP красный медленно мигает | Ошибка в программа либо произошла запрограммированная остановка CPU. |
| STOP красный быстро мигает | Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна. |
==================================== Simatic S7 ========================================
Simatic S7-200 PLC: CPU212, CPU214, CPU215, CPU216, CPU221, CPU222, CPU224, CPU226
| Состояние светодиода | Описание |
|---|---|
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP красный горит | ПЛК в режиме STOP. |
| SF (SF/DIAG) горит красным | Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы. |
| SF (SF/DIAG) горит жёлтым | Диагностика либо режим форсирования. |
Simatic S7-1200 PLC: CPU 1211C, CPU1212C, CPU1214C
| Состояние светодиода | Описание |
|---|---|
| STOP/RUN горит зелёным | ПЛК в режиме RUN. |
| STOP/RUN горит оранжевым | ПЛК в режиме STOP. |
| MAINT желтый мигает, STOP/RUN горит оранжевым | Необходимо извлечь карту памяти. |
| STOP/RUN мигает | Загрузка, самодиагностика, обновление прошивки |
| ERROR красный мигает | Ошибка. |
| ERROR красный горит | Аппаратный сбой. |
| MAINT желтый горит | Запрос на обслуживание (необходим сброс памяти). |
| STOP/RUN, ERROR, MAINT мигают | Тест светодиодов либо сбой прошивки. |
Simatic S7-300 PLC: CPU312C, CPU 312 IFM, CPU313, CPU313C, CPU313C-2 DP, CPUCPU314, CPU314C-2 DP, CPU314 IFM, CPU315, CPU315–2 DP, CPU316, CPU316-2 DP, CPU317-2, CPU318-2, CPU319-3
| Состояние светодиода | Описание |
|---|---|
| SF красный горит | Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы, ошибка периферии. |
| BAT F красный горит | Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась. |
| BF красный горит | Ошибка шины на интерфейсе DP. |
| BF1, BF2, BF3 | Ошибка шины на интерфейсе 1, 2, 3. |
| SF DP, BUS F красные горят или мигают | Аппаратный сбой шины, заданы разные скорости обмена, неверная конфигурация, нерабочая станция, slave-устройство не отвечает. |
| DC 5V зеленый горит | Питание +5В в порядке. |
| FRCE жёлтый горит | ПЛК в режиме форсирования. |
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP жёлтый горит | ПЛК в режиме STOP. |
| STOP жёлтый мигает | Требуется общее стирание CPU. |
Simatic S7-400 PLC: CPU 412-1, CPU412-2 DP, CPU413-1, CPU413-2 DP, CPU414-1, CPU414-2 DP, CPU414-3 DP, CPU416-1, CPU416-2 DP, CPU416-3 DP, CPU417-4
| Состояние светодиода | Описание |
|---|---|
| INTF красный горит | Внутренняя ошибка. |
| EXTF красный горит | Внешняя ошибка. |
| BUS1F красный горит | Ошибка шины на интерфейсе 1 MPI/PROFIBUS DP. |
| BUS2F красный горит | Ошибка шины на интерфейсе 2 PROFIBUS DP. |
| BUS5F красный горит | Ошибка шины на интерфейсе PROFINET. |
| IFM1F, IFM2F красный горит | Ошибка на интерфейсном модуле 1, 2. |
| MAINT жёлтый горит | Запрос на обслуживание (необходим сброс памяти). |
| FRCE жёлтый горит | ПЛК в режиме форсирования. |
| RUN зеленый горит | ПЛК в режиме RUN. |
| STOP жёлтый горит | ПЛК в режиме STOP. |
| STOP жёлтый мигает |
Требуется общее стирание CPU. |
Источник: /engine/api/go.php?go=https://promservis-rostov.ru/
Обсудить на форуме
Ремонт контроллеров SIENENS SIMATIC S7 400 в , ошибки
|
|
Ремонт контроллера SIENENS SIMATIC S7 400
Аббревиатура ПЛК расшифровывается как Программируемый Логический Контроллер, и представляет из себя сложный электронный прибор с программируемой логикой, призванный управлять производственными системами автоматизации. Ремонт контроллера SIENENS SIMATIC S7 400 в , как и его программирование требует не только профессионального подхода, но и специального оборудования.
Программируемый контроллер SIENENS SIMATIC S7 400 в большей своей массе встречается на производствах с агрессивными рабочими средами, такими как грязь, пыль, вибрация, большие температурные перепады. С одной стороны, ПЛК единственное решение, так как другое оборудование просто не сможет работать в таких условиях. С другой стороны, все перечисленные факторы рано или поздно приведут к поломке контроллера.
S7 400 является идеальным решением для работы в промышленных условиях благодаря высокой степени электромагнитной совместимости, высокой устойчивости к вибрационным и ударным нагрузкам.
PLC относится к сложной промышленной электронике, а это говорит о том, что провести ремонт SIENENS SIMATIC S7 400 своими силами даже не говоря про качество его выполнения просто нереально. Качественный ремонт контроллера SIENENS SIMATIC S7 400 в возможен исключительно в специализированном сервисном центре, который не только оснащен по последнему слову техники, но и имеет в штате высококвалифицированных специалистов с богатым опытом работы по ремонту сложнейшей промышленной электроники.
Ошибки SIENENS SIMATIC S7 400
Большое количество модулей программируемого контроллера S7-300 оснащено набором встроенных интеллектуальных функций, существенно упрощающих эксплуатацию системы управления:
- Мониторинг сбора сигналов (диагностика).
- Мониторинг сигналов аппаратных прерываний.
Диагностика используется для определения работоспособности модулей ввода-вывода дискретных и аналоговых сигналов. Для передачи диагностической информации применяются маскируемые и немаскируемые сообщения:
- Маскируемые диагностические сообщения могут пересылаться только в том случае, если это разрешено соответствующими параметрами настройки.
- Немаскируемые диагностические сообщения, пересылка которых производится независимо от соответствующих параметров настройки.
Диагностика SIENENS SIMATIC S7 400
Если диагностическое сообщение готово к передаче (например, сообщение об отсутствии напряжения питания датчика), то модуль генерирует диагностическое прерывание (для маскируемых сообщений только в случае определения параметров разрешения передачи).
Центральный процессор прерывает выполнение программы пользователя или задач с более низким приоритетом и вызывает соответствующий организационный блок (OB 82). В зависимости от типа модуля диагностические сообщения могут носить различный характер.
Ниже приведены ошибки программируемого логического контроллера SIENENS SIMATIC S7 400 и возможные причины их возникновения.
| Ошибка | Возможная причина ошибки | |
|---|---|---|
|
Модули ввода-вывода дискретных сигналов |
||
|
Отсутствует напряжение питания датчика |
Перегрузка в цепи питания датчика. Короткое замыкание на клемму M. |
|
|
Отсутствует внешнее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
|
Отсутствует внутреннее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
|
Перегорание предохранителя. |
Перегорел внутренний предохранитель модуля. |
|
|
Ошибочный параметр. |
В модуль передан один или несколько ошибочных параметров настройки. |
|
|
Срабатывание сторожевого таймера. |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Отказ EPROM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Отказ RAM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
|
Потеря аппаратного прерывания |
Сигналы прерывания следуют с такой частотой, что центральный процессор не успевает их обрабатывать |
|
|
Модули ввода аналоговых сигналов |
||
|
Отсутствует внешнее напряжение питания |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
|
Не допустимое значение синфазного сигнала |
Разность потенциалов UCM между входами (M-) общей точкой (MANA) слишком высока. |
|
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения датчика. Обрыв провода между датчиком и модулем. Канал не подключен (разомкнут). |
|
|
Антипереполнение |
Входное напряжение ниже допустимого предела. Возможные причины: в цепях 4…20мА, 1…5В: — неправильная полярность подключения датчика или неправильно выбран предел измерения; для других диапазонов измерения — неправильно выбран предел измерения. |
|
|
Переполнение |
Входная величина превышает верхний допустимый предел измерения. |
|
|
Модули вывода аналоговых сигналов |
||
|
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
|
Короткое замыкание на землю |
Перегрузка выхода. Короткое замыкание вывода QV на MANA |
|
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения исполнительного устройства. Обрыв линии между модулем и исполнительным устройством. Канал не подключен (разомкнут). |
|
|
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
Скачать руководство пользователя SIENENS SIMATIC S7 400 manual.PDF
Ремонт контроллера SIENENS SIMATIC S7 400 в сервисном центре
Компания «Кернел» предлагает выполнить качественный ремонт контроллера SIENENS SIMATIC S7 400 в сжатые сроки и по выгодным расценкам. Ремонт контроллера SIENENS SIMATIC S7 400 значительно сэкономит бюджет, цена вопроса составит 20% — 40% от стоимости нового блока. Если брать в учет стоимость ПЛК, вы увидите очевидную разницу, которая измеряется в денежном эквиваленте.
Именно поэтому наш сервисный центр предлагает такие услуги, как ремонт контроллера SIENENS SIMATIC S7 400 в . Зачем платить больше если ваш контроллер PLC будет работать не хуже нового, а сэкономленные средства можно пустить на развитие производства.
Наши специалисты выполняют не только ремонт контроллеров S7 400, но и ремонт контроллеров различных производителей и типов, таких как:
- Ремонт контроллеров на основе простейших микропроцессоров;
- Ремонт интеллектуальных – программируемых контроллеров;
- Ремонт встраиваемых, электронных контроллеров;
- Ремонт стандартных — типовых контроллеров;
На ряду с контроллерами, специалисты нашего сервисного центра выполняют ремонт модулей SIENENS SIMATIC S7 400:
- Модули скоростного счета;
- Модули позиционирования с ускоренной подачей рабочего органа;
- Модули позиционирования шаговых двигателей;
- Модули позиционирования серводвигателей;
- Модули позиционирования и управления перемещением;
- Модули обслуживания ультразвуковых датчиков положения;
- Модули обслуживания синхронно-последовательных (SSI) датчиков абсолютного перемещения;
- Модули электронных командоконтроллеров;
- Модули для систем числового программного управления;
- Модули автоматического регулирования.
За два десятилетия существования сервисного центра нашими специалистами было успешно проведено множество сложнейших ремонтов промышленной электроники в том числе и ремонт контроллеров SIENENS SIMATIC S7 400 с каждым разом поднимая квалификацию наших инженеров.
Заказав ремонт контроллера SIENENS SIMATIC S7 400 в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно это связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный контроллер в сервисный центр.
Программирование SIENENS SIMATIC S7400
Богатый выбор типов центральных процессоров контроллера SIMATIC S7400 различной производительности, а также широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, можно расширить функционал контроллера путем установки дополнительных наборов модулей.
Конфигурирование и программирование встроенных технологических функций выполняется с помощью опционального программного обеспечения S7-Technology. Это программное обеспечение интегрируется в среду STEP 7 от V5.2 SP1 HF1 и выше. Использоваться как самостоятельный пакет S7-Technology не может.
Пакет содержит диалоговые окна настройки параметров технологических функций, библиотеки PLCopen-совместимых стандартных функциональных блоков, дополнительный инструментарий диагностики систем позиционирования и управления перемещением. Параметры настройки сохраняются в специальном блоке данных.
Программирование SIENENS SIMATIC S7 400 завершающий этап ремонта контроллера. Сервисный центр Кернел предлагает услуги по программированию контроллеров, как в полном цикле, включая ремонт так и отдельно.
Программирование SIENENS SIMATIC S7 400, как и других логических контроллеров выполняется на территории сервисного центра с применением оригинального программного обеспечения в сжатые сроки и за разумную цену.
Стоимость программирования контроллера SIENENS SIMATIC S7 400 вы можете уточнить, связавшись с менеджерами сервисного центра.
Схемы подключения модулей дискретных сигналов SIENENS SIMATIC S7 400
|
Схема подключения модуля 6ES7421-1BL01-0AA0 |
Схема подключения модуля 6ES7421-1FH20-0AA0 |
|
|
|
|
Схема подключения модуля 6ES7421-5EH00-0AA0 |
Схема подключения модуля 6ES7421-1EL00-0AA0 |
|
|
|
|
Схема подключения модуля 6ES7421-7DH00-0AB0 |
Схема подключения модуля 6ES7421-7BH01-0AB0 |
|
|
|
Порядок проведения ремонта контроллера SIENENS SIMATIC S7 400
Мы ответственно подходим к процессу восстановления промышленной электроники и поэтапно проводим все необходимые мероприятия для максимально качественного ремонта контроллера, от визуальной диагностики до полного восстановления.
Этапы ремонта контроллера SIENENS SIMATIC S7 400:
- Чистка неисправного контроллера (пыль, грязь);
- Диагностика электронных компонентов;
- Диагностика программного обеспечения;
- Изменение параметров программного обеспечения (в случае обнаружения ошибки);
- Ремонт или замена вышедших из строя компонентов;
- Поверка отремонтированного PLC на специализированном стенде.
Повторюсь мы выполняем не только качественный ремонт контроллера SIENENS SIMATIC S7 400 специалисты сервисного центра восстановят PLC независимо то бренда и года выпуска, а также благодаря накопленному опыту специалисты сервисного центра проведут пемонт контроллера даже без технической документации и электро-схем для данное оборудования.
Преимущество ремонта контроллеров SIENENS SIMATIC S7 400
Компания «Кернел» производит ремонт контроллеров, и подобной промышленной электроники с 2002 года. За это время инженеры нашего сервисного центра накопили колоссальный опыт в данном направлении.
Мы пристально следим за качеством исполнения ремонта, и смело даем гарантию на ремонт контроллера SIENENS SIMATIC S7 400, а также на запасные части, замененные в процессе ремонта шесть месяцев.
Ремонт контроллера SIENENS SIMATIC S7 400 в производится исключительно на компонентном уровне с применением оригинальных запасных частей и высокотехнологичного новейшего диагностического оборудования.
Специалисты нашей компании выполнят ремонт SIENENS SIMATIC S7 400 в максимально сжатые сроки, мы выполняем все возможные шаги для качественного восстановления сложной промышленной электроники. Обратившись в наш сервисный центр, вы гарантированно получаете:
- Глубокую диагностику PLC с выявлением неисправных компонентов;
- Замену неисправных компонентов на новые;
- Ремонт программируемого логического контроллера в максимально сжатые сроки;
- Проверку отремонтированного ПЛК на специальном стенде;
- Оригинальные запасные части;
- Установку и программирование;
- Экономию от 40% до 80% от покупки нового аналога
- Гарантию на ремонт контроллера SIENENS SIMATIC S7 400 и запасные части 6 месяцев;
О контроллере SIENENS SIMATIC S7 400
Контроллер SIENENS SIMATIC S7 400 – это универсальный модульный программируемый логический контроллер. Благодаря модульной конструкции и естественной вентиляции, а также удобству возможности применения структур распределенного ввода и удобство в обслуживании позволяют применять контроллер SIENENS SIMATIC S7 400 для решения огромного круга задач автоматизации.
Контроллер SIENENS SIMATIC S7 400 охватывает следующие области автоматизации:
- Машиностроение;
- Автомобильная промышленность;
- Складское хозяйство;
- Сталелитейное производство;
- Технологические установки;
- Системы автоматизации зданий;
- Бумажная промышленность и полиграфия;
- Деревообработка;
- Пищевая и легкая промышленность;
- Химическая и нефтехимическая промышленность.
Контроллер SIENENS SIMATIC S7 400 имеет несколько типов центральных процессоров различной производительности и широкий спектр модулей различного назначения с множеством встроенных функций что позволяет ему выполнять максимальную адаптацию оборудования к требованиям решаемых задач. При модернизации и развитии производства контроллер SIENENS SIMATIC S7 400 может быть легко дополнен необходимым набором модулей.
|
Типы центральных процессоров контроллера SIENENS SIMATIC S7 400 |
|
|
6ES7412-1XJ05-0AB0 SIMATIC S7-400CPU 412-1 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7417-4HT14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 4147H |
|
6ES7414-4HM14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 414H |
6ES7417-4XT05-0AB0 SIMATIC S7-400, CPU 417-4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7416-3XR05-0AB0 SIMATIC S7-400, CPU 416-3 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7416-3ER05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 416-3 PN/DP |
|
6ES7416-2XN05-0AB0 SIMATIC S7-400, CPU 416-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7414-3XM05-0AB0 SIMATIC S7-400, CPU 414-3ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7414-3EM05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414-3 PN/DP |
6ES7414-2XK05-0AB0 SIMATIC S7-400, CPU 414-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
|
6ES7412-2XJ05-0AB0 SIMATIC S7-400, CPU 412-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
Заказать ремонт контроллера SIENENS SIMATIC S7 400
Если на вашем производстве вышел из строя контроллер, обращайтесь в компанию «Кернел», где специалисты компании в минимальные сроки проведут диагностику и последующий ремонт контроллера SIENENS SIMATIC S7 400. Заявку на ремонт PLC вы можете оставить с помощью специальной формы «Оставить заявку». Связаться с нашими менеджерами очень просто.
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру: +7(8482) 79-78-54; +7(917) 121-53-01
- Либо написав на электронную почту: 89171215301@mail.ru
Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
OlgaBraginskaya писал(а): Данная функция по идее должна считать в каком модуле и какая ошибка произошла. Может эта функция указывает, в каком канале модуле произошла ошибка?
Я использую два варианта использования диагностики модулей ввода-вывода (покажу на примере модуля аналогового ввода).
1.Вариант использования функции RD_REC (SFC 59 — Чтение записи данных)
Объявляю в SCL следующую структуру:
Код: Выделить всё
TYPE ModuleAIDiag
STRUCT
iMLOGADDR : INT;//логический адрес модуля (брать из Hardware начальный Input адрес модуля)
iError : INT;
bReq : BOOL;
bBUSY : BOOL;
aDiagArray: ARRAY [0..15] OF BYTE; //массив диагностической записи от модуля AI (расшифровку байтов и длину диагностической записи надо смотреть для каждого типа модуля в его описании, ниже приведено для модуля аналогового ввода)
//b0 : BYTE;//байт состояния модуля (0 байт диагностики)
(*
0 - неисправность модуля
1 - внутренняя ошибка
2 - внешняя ошибка
3 - имеется ошибка канала
4 - отсутсвует внешнее вспомогательное напряжение
5 - отсутствует фронтштекер
6 - модуль не параметризован
7 - модуль параметризован неправильно
*)
//b1 : BYTE;// (1 байт диагностики) - не используем
//b2 : BYTE;//байт состояния модуля (2 байт диагностики)
(*
0 - установлен не тот или отсутствует модуль памяти
1 - неисправность связи
2 - рабочее состояние (0 - RUN, 1 - STOP)
3 - сработал контроль времени цикла
4 - вышел из строя внутренний источник питания
5 - батарея разряжена
6 - вышла из строя вся буферизация
7 - зарезервирован (0)
*)
//b3 : BYTE;//байт состояния модуля (3 байт диагностики)
(*
0 - неисправность стойки
1 - вышел из строя процессор
2 - ошибка СППЗУ
3 - ошибка ОЗУ
4 - ошибка АЦП/ЦАП
5 - сгорел предохранитель
6 - потеряно аппаратное прерывание
7 - зарезервирован (0)
*)
//b4 : BYTE;// (4 байт диагностики) - не используем
//b5 : BYTE;// (5 байт диагностики) - не используем
//b6 : BYTE;// (6 байт диагностики) - не используем
//bGCHSTATUS : BYTE;//байт состояния каналов (7й байт диагностики)
(*
0 - канал 0
1 - канал 1
2 - канал 2
3 - канал 3
4 - канал 4
5 - канал 5
6 - канал 6
7 - канал 7
*)
(*
0 - ошибка проектирования или параметризации
1 - синфазная ошибка
2 - короткое замыкание на L+
3 - короткое замыкание на M
4 - обрыв провода
5 - ошибка опорного канала
6 - отрицательное переполнение
7 - положительное переполнение
*)
//aCHSTATUS : ARRAY [0..7] OF BYTE;//байт состояния группы (8-15й байт диагностики содержат байт диагностики для каждого канала)
END_STRUCT
END_TYPE
Создаю блок данных, который содержит массив вышеуказанных структур:
Код: Выделить всё
DATA_BLOCK AIDiag
STRUCT
aDiag : ARRAY[0..9] OF ModuleAIDiag;//массив диагностических записей для модулей аналогового ввода (размер массива зависит от кол-ва модулей AI - у меня 10)
iNum : INT;//количество модулей аналогового ввода
END_STRUCT
BEGIN
iNum := 10;
//заполняем начальные данные из Hardware
aDiag[0].iMLOGADDR := 272;
aDiag[1].iMLOGADDR := 288;
//....и так далее для всех оставшихся модулей
END_DATA_BLOCK
Пишу функцию чтения диагностических записей из модуля ввода:
Код: Выделить всё
FUNCTION DIAG_PROCESS_AI:VOID
VAR_TEMP
I : INT;//итератор
END_VAR
FOR I := 0 TO AIDiag.iNum DO
//если функция еще не запущена (не занята), то запускаем занового
IF (NOT AIDiag.aDiag[I].bBUSY) THEN
AIDiag.aDiag[I].bReq := TRUE;
ELSE
AIDiag.aDiag[I].bReq := FALSE;
END_IF;
//читаем IOID = B#16#54 (модуль ввода), по адресу iMLOGADDR, запись номер RECNUM := 1 и помещаем результат в массив байтов aDiagArray
AIDiag.aDiag[I].iError := RD_REC(REQ := AIDiag.aDiag[I].bReq ,
IOID := B#16#54,
LADDR := INT_TO_WORD(AIDiag.aDiag[I].iMLOGADDR),
RECNUM := 1,
BUSY := AIDiag.aDiag[I].bBUSY,
RECORD := AIDiag.aDiag[I].aDiagArray);
END_FOR;
END_FUNCTION
В результате: в дата-блоке AIDiag имеется массив структур, каждая структура содержит массив байт диагностической информации по модулю ввода AI и каждому каналу ввода. Далее, этот дата блок «подтягиваю» наверх в WinCC, и уже там рисую картинку по каждому модулю с привязкой к нужной структуре (в WinCC создаю структурный тег, содержащий 16 байт — см. массив aDiagArray, создаю экземпляры структурного тега с адресом блока AIDiagю При этом учитывать надо смещение в блоке — например,
тег AI1 с адресом DB10.DBB6
тег AI2 с адресом DB10.DBB30
и так далее
2.Вариант использования функции RDSYSST (SFC 51 — Считывание списка и подсписка состояний системы)
Функция RDSYSST гораздо обширнее и позволяет читать намного больше диагностической информации,
я в своей практике использую 1 вариант диагностики.
Итак, если вызов функции RDSYSST происходит в блоке диагностического прерывания OB82 (с SSL-ID W#16#00B1, или W#16#00B2, или W#16#00B3), то
состояние системы (модуля) читается немедленно. Если вызов функции происходит вне этого прерывания, то вызов функции происходит асинхронно
и нужно учитывать сигнал Busy («занято»).
Вызов функции возвращает максимально 221 байт, это надо учитывать(естественно, например для модуля аналогового ввода используется первые 16 байт).
а. Дата блок диагностической информации
Код: Выделить всё
DATA_BLOCK DiagRecord
STRUCT
iModuleAddr : INT;//логический адрес модуля, инициировавшего прерывание
iIRQCount : INT;//лоличество инициированных прерываний
iIRQProcessed : INT;//количество обработанных прерываний
iLastError : INT;//код ошибки при чтении диагностической информации
SFC51Busy : BOOL;//SFC51 продолжает обработку данных
SSL_HEADER : STRUCT
LENTHDR : WORD;//размер диагностичекой записи в байтах
N_DR : WORD;//номер диагностической записи
END_STRUCT;
aLastDiagRec : ARRAY [0..220] OF BYTE;//последняя зафиксированная диагностическая запись
END_STRUCT
BEGIN
END_DATA_BLOCK
b. в прерывании OB82 :
Код: Выделить всё
VAR_TEMP
i : INT;
C_MDL_ADDR : WORD; //адрес модуля для SFC51
END_VAR
DiagRecord.iIRQCount := DiagRecord.iIRQCount + 1;//фиксируем число прерываний
//сброс последней диагностической записи
FOR i := 0 TO 220 DO
DiagRecord.aLastDiagRec[i] := 0;
END_FOR;
//подготовка адреса модуля - модуль входов
IF OB82_IO_FLAG = B#16#54 THEN C_MDL_ADDR := OB82_MDL_ADDR; END_IF;
//подготовка адреса модуля - модуль выходов
IF OB82_IO_FLAG = B#16#55 THEN C_MDL_ADDR := OB82_MDL_ADDR OR w#16#8000; END_IF;
//чтение диагностической информации
//по поводу SZL_ID - обращаться в Help и списку стандартных функции для S7-300 и S7-400
//для 3хх и 4хх они могут отличаться
DiagRecord.iLastError := RDSYSST (REQ := 1, SZL_ID := W#16#00B3, INDEX := C_MDL_ADDR, RET_VAL := DiagRecord.iLastError, BUSY := DiagRecord.SFC51Busy, SZL_HEADER := DiagRecord.SSL_HEADER, DR := DiagRecord.aLastDiagRec);
//Вызов функции чтения диагностики завершился ошибкой
IF DiagRecord.iLastError <> 0 THEN RETURN; END_IF;
DiagRecord.iModuleAddr := WORD_TO_INT(OB82_MDL_ADDR);
//тут тип модуля, вызвавший прерывание
CASE BYTE_TO_INT(DiagRecord.aLastDiagRec[4]) OF
B#16#70 : //модуль цифрового ввода
;
B#16#71 : //модуль аналогового ввода
DiagProcAI();
B#16#72 : //модуль цифрового вывода
;
B#16#73 : //модуль аналогового вывода
;
END_CASE;
c. Функция DiagProcAI
Код: Выделить всё
FUNCTION DiagProcAI : VOID
VAR_TEMP
I : INT;//итератор
CH : INT;//итератор
CH_ADDR : INT;//вычисленный адрес канала
CH_FLT : BOOL;//признак отказа канала
END_VAR
//поиск модуля в массиве диагностики аналоговых модулей ввода
FOR I := 0 TO AIDiag.iNum DO
IF AIDiag.aDiag[I].iMLOGADDR <> DiagRecord.iModuleAddr THEN
CONTINUE;
END_IF;
//загрузка обобщенной диагностики по модулю(запись 0)
AIDiag.aDiag[I].aDiagArray[0] := DiagRecord.aLastDiagRec[0];
AIDiag.aDiag[I].aDiagArray[2] := DiagRecord.aLastDiagRec[2];
AIDiag.aDiag[I].aDiagArray[3] := DiagRecord.aLastDiagRec[3];
//данные по каналам не изменились - обработка не требуется
IF (AIDiag.aDiag[I].aDiagArray[7] XOR DiagRecord.aLastDiagRec[7]) = 0 THEN
EXIT;
END_IF;
FOR CH := 0 TO 7 DO
//канал не изменил свое состояние - обработка не требуется
IF (SHR(IN := AIDiag.aDiag[I].aDiagArray[7] XOR DiagRecord.aLastDiagRec[7], N := CH) & 1) = 0 THEN
CONTINUE;
END_IF;
//канал изменил свое состояние - обновление данных
AIDiag.aDiag[I].aDiagArray[8 + CH] := DiagRecord.aLastDiagRec[8 + CH];
//вычисление адреса канала, который изменил состояние
CH_ADDR := DiagRecord.iModuleAddr + CH * 2;
//определение статуса канала(отказ или норма)
IF (SHR(IN := DiagRecord.aLastDiagRec[7], N := CH) & 1) = 1 THEN
//проверка критических ошибок канала
IF DiagRecord.aLastDiagRec[8 + CH] <> 0 THEN
CH_FLT := TRUE;
END_IF;
ELSE
CH_FLT := FALSE;
END_IF;
END_FOR;
//запись обновленной информации по группам
AIDiag.aMAIDiag[I].aDiagArray[7] := DiagRecord.aLastDiagRec[7];
END_FOR;
//Прерываение обработано
DiagRecord.iIRQProcessed := DiagRecord.iIRQProcessed + 1;
END_FUNCTION
То есть, при использовании второго варианта чтения диагностической информации, как таковое чтение происходит лишь один раз при возникновении прерывания OB82 с обновлением данных, если они изменились.
Может, использование второго варианта и правильнее было бы, но я не стал заморачиваться и раз в секунду (в OB32) запускаю чтение диагн.информации с использованием первого варианта.
На этом пока все.
Installation of a CPU 41x–H
5.3
Status and error displays
RUN and STOP LEDs
The RUN and STOP LEDs provide information about the active CPU operating status.
LED
RUN
H
D
B
2 Hz
B
0.5 Hz
B
2 Hz
D
x
B
0.5 Hz
D = LED unlit; H = LED lit; B = LED flashing at specified frequency; x = LED status is irrelevant
MSTR, RACK0 and RACK1 LEDs
The three LEDs, MSTR, RACK0 and RACK1 provide information about the rack number set
on the CPU and show which CPU controls the switched I/O.
LED
MSTR
H
x
x
D = LED unlit; H = LED lit; x = LED status is irrelevant
46
Meaning
STOP
D
CPU is in RUN mode.
H
CPU is in STOP mode. The user program is not executed. Cold restart/warm
restart is possible. If the STOP status was triggered by an error, the error indicator
(INTF or EXTF) is also set.
B
CPU is DEFECTIVE. All other LEDs also flash at 2 Hz.
2 Hz
H
HOLD status has been triggered by a test function.
H
A cold restart / warm restart was initiated. The cold/warm restart may take a
minute or longer, depending on the length of the called OB. If the CPU still does
not change to RUN, there might be an error in the system configuration.
B
Self-test with unbuffered POWER ON is busy. The self-test may take up to
10 minutes
2 Hz
CPU memory reset is busy
B
The CPU requests a memory reset.
0.5 Hz
B
Troubleshooting mode
0.5 Hz
Meaning
RACK0
RACK1
x
x
CPU controls switched I/O
H
D
CPU on rack number 0
D
H
CPU on rack number 1
System Manual, 09/2007, A5E00267695-03
S7-400H
При обслуживании систем и машин диагностика играет немаловажную роль. Обычно диагностика необходима в случае, если неисправность или какая-то другая проблема приводит к остановке работы оборудования или к его неправильному функционированию. Ошибка должна быть легко обнаружена, оценена и исправлена.

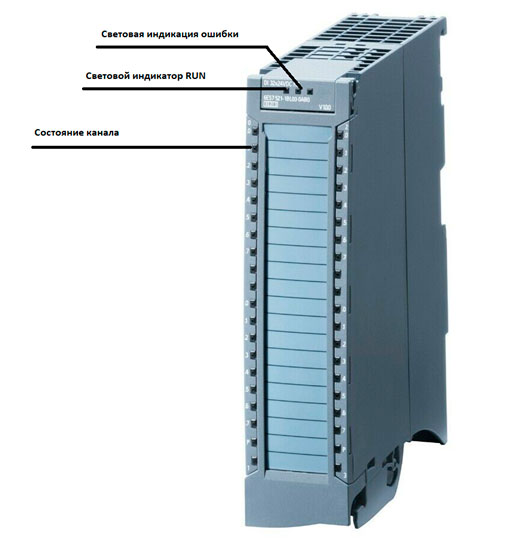

Один из способов диагностики состояния оборудования – это индикаторные светодиоды. Все аппаратные компоненты, например, CPU, интерфейсные модули и т.д. отображают информацию о режиме их работы, а также о внутренних или внешних ошибках с помощью своих LED-индикаторов. Диагностика с помощью LED-индикаторов — это базовый инструмент для локализации ошибки. В приведенной ниже таблице показаны примеры расположения LED-индикаторов на различных модулях.
Таблица 1. LED-индикаторы модулей.
|
CPU 1516-3 PN/DP
|
|
DI 32x24VDC HF |
|
|
|
|
|
|
|
|
1 |
Индикатор RUN/STOP (двухцветный: зеленый/ желтый) |
Индикатор RUN (двухцветный: зеленый/ желтый) |
Индикатор RUN (одноцветный: зеленый) |
Индикатор RUN (одноцветный: зеленый) |
2 |
Индикатор ERROR (одноцветный: красный) |
Индикатор ERROR (одноцветный: красный) |
Индикатор ERROR (одноцветный: красный) |
Индикатор ERROR (одноцветный: красный) |
3 |
Индикатор MAINT (одноцветный: желтый) |
Индикатор MAINT (одноцветный: желтый) |
Без функции |
Индикатор MAINT (одноцветный: желтый) |
4 |
Индикатор X1 P1 (двухцветный: зеленый/ желтый) |
Индикатор X1 P1 (одноцветный: зеленый) |
Индикатор СHx (двухцветный: зеленый/ красный) |
|
5 |
Индикатор X1 P2 (двухцветный: зеленый/ желтый) |
Индикатор X1 P2 (одноцветный: зеленый) |
||
6 |
Индикатор X2 P1 (двухцветный: зеленый/ желтый) |
Что может обозначать тот или иной индикатор?
Индикаторные светодиоды S7-1500 ЦПУ
Индикаторные светодиоды S7-1500 ЦПУ подразделяются на световой индикатор RUN/ STOP, световую индикацию ошибки, световой индикатор MAINT.
В зависимости от цвета, индикаторы S7-1500 CPU могут сообщать следующее:
|
ЦПУ находится в режиме RUN | |||
|
ЦПУ запускается (переход из режима STOP в RUN) | |||
|
ЦПУ в режиме STOP | |||
|
Сброс ЦПУ или обновление операционной системы |
2.
Световая индикация ошибки
|
Программная ошибка, наличие системной диагностической неисправности |
3.
Световой индикатор MAINT
|
|
Запрос на обслуживание периферийного модуля. Также этот индикатор может говорить о том, что активирован режим Force |
|||
|
|
Обновление операционной системы успешно завершено |
LED-индикация контроллера
|
Световой индикатор RUN/ STOP |
Световая индикация ошибки |
Световой индикатор MAINT |
Значение |
 Нет индикации |
Нет индикации |
Нет индикации |
Отсутствует или недостаточно питания на процессоре |
Нет индикации |
 Мигает красный |
Нет индикации |
Произошла ошибка |
Горит зеленый |
Нет индикации |
Нет индикации |
ЦПУ в режиме RUN |
Горит зеленый |
Мигает красный |
Нет индикации |
Имеется диагностическое сообщение |
Горит зеленый |
Нет индикации |
Горит желтый |
Требуется техническое обслуживание оборудования. Поврежденное оборудование должно быть исправлено или заменено в ближайшее время. |
Режим форсирования активен |
|||
Пауза в работе по протоколу PROFIenergy |
|||
Горит зеленый |
Нет индикации |
 Мигает желтый |
Требуется техническое обслуживание оборудования. Поврежденное оборудование должно быть исправлено или заменено согласно регламенту. |
Ошибка конфигурации |
|||
Горит желтый |
Нет индикации |
Мигает желтый |
Обновление ПО успешно завершено |
Горит желтый |
Нет индикации |
Нет индикации |
ЦПУ в режиме STOP |
Горит желтый |
Мигает красный |
Мигает желтый |
Ошибка карты памяти |
ЦПУ неисправен |
|||
Мигает желтый |
Нет индикации |
Нет индикации |
ЦПУ выполняет внутренние действия во время режима STOP, например, запуск после остановки |
Происходит загрузка пользовательской программы с карты памяти |
|||
 Мигает желтый/ зеленый |
Нет индикации |
Нет индикации |
Запуск (ЦПУ переходит из режима RUN в режим STOP) |
Мигает желтый/ зеленый |
Мигает красный |
Мигает желтый |
ЦПУ в процессе загрузки |
Тестовое мигание светодиодов в процессе запуска, установки модуля |
|||
Тестовое мигание светодиодов |
Индикаторные светодиоды модулей центральной периферии
Индикаторные светодиоды модулей центральной периферии S7-1500 подразделяются на световой индикатор RUN/ STOP, световую индикацию ошибки, световые каналы.
Индикаторы модулей могут обозначать следующее:
| |
Модуль готов |
|||
 |
Модуль запущен, но не заданы необходимые параметры |
2. Световая индикация ошибки
| |
Ошибка модуля или наличие диагностической проблемы |
3. Состояние канала
 |
Наличие ошибки канала, например, обрыв провода, короткое замыкание… |
|||
|
DI/DO «1» — состояние канала AI/AO – параметры канала настроены правильно |
Следующий порядок индикации модуля: |
 |
может обозначать, что данный модуль неисправен. |
LED-индикация модулей центральной периферии
|
Световой индикатор RUN |
Световая индикация ошибки |
Значение |
Меры по устранению неисправности |
|
Нет индикации |
Нет индикации |
Отсутствует или слишком низкое напряжение на внутренней шине контроллера |
• Включите ЦПУ и/или модули питания. • Убедитесь, что вставлены разъемы U. • Проверьте, не подключено ли слишком много модулей. |
 Мигает зеленый |
Нет индикации |
Запуск модуля. Мигание будет продолжаться до тех пор, пока не будет установлено правильное назначение параметров. |
|
Горит зеленый |
Нет индикации |
Модуль настроен |
|
Горит зеленый |
Мигает красный |
Ошибка модуля. (Хотя бы одна ошибка в одном канале, например, обрыв провода) |
Проведите диагностику и устраните ошибку. |
Мигает зеленый |
Мигает красный |
Неисправный модуль |
Требуется замена модуля |
| 6ES75121DK010AB0 |
SIMATIC DP, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512SP-1 PN ДЛЯ ET 200SP, РАБОЧАЯ ПАМЯТЬ 200 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС — PROFINET IRT С 3Х-ПОРТОВЫМ КОММУТАТОРОМ, 48 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC, ДЛЯ ПОРТОВ 1 И 2 НЕОБХОДИМ СЕТЕВОЙ АДАПТЕР BA |
|||
| 6ES75131AL010AB0 |
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1513-1 PN, РАБОЧАЯ ПАМЯТЬ 300 КБ ДЛЯ ПРОГРАММЫ И 1,5 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС — PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 40 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC |
|||
| 6ES75152AM010AB0 |
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1515-2 PN, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 500 KB FOR PROGRAM AND 3 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE: ETHERNET, 30 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY |
|||
| 6ES75152FM010AB0 |
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1515F-2 PN, РАБОЧАЯ ПАМЯТЬ 750 КБ ДЛЯ ПРОГРАММЫ И 3 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС — PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС — ETHERNET. ПРОИЗВОДИТЕЛЬНОСТЬ 30 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC |
|||
| 6ES75163FN010AB0 |
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1516F-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 1,5 МБ ДЛЯ ПРОГРАММЫ И 5 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС — PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС — ETHERNET, 3 ИНТЕРФЕЙС — PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 10 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC |
Индикаторные светодиоды S7-1200 ЦПУ
|
Световой индикатор RUN/ STOP |
Световая индикация ошибки |
Световой индикатор MAINT |
Значение |
|
Нет индикации |
Нет индикации |
Нет индикации |
Отсутствует или недостаточно питания на процессоре |
 Мигает оранжевый/ зеленый |
Нет индикации |
Нет индикации |
Запуск, самодиагностика, обновление прошивки |
 Горит оранжевый |
Нет индикации |
Нет индикации |
ЦПУ в режиме STOP |
Горит зеленый |
Нет индикации |
Нет индикации |
ЦПУ в режиме RUN |
Горит оранжевый |
Нет индикации |
Мигает желтый |
Необходимо извлечь карту памяти |
Горит зеленый/ оранжевый |
Мигает красный |
Нет индикации |
Ошибка |
Горит оранжевый |
Горит красный |
Нет индикации |
Неисправность аппаратуры |
Горит зеленый/ оранжевый |
Нет индикации |
Горит оранжевый |
Требуется техническое обслуживание оборудования |
Мигает оранжевый/ зеленый |
Мигает красный |
 Мигает оранжевый |
Тестирование светодиода или в CPU повреждена программа ПЗУ |
| 6ES72111AE400XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В; 4 DO =24 В; 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20.4 — 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 30 КБ |
|||
| 6ES72121AE400XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В; 6 DO =24 В; 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20.4 — 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 50 КБ |
|||
| 6ES72141AG400XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В; 10 DO =24 В; 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20.4 — 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 75 КБ |
|||
| 6ES72151AG400XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ 1215C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В, 10 DO =24 В/0,5 A, 2 AI =0-10 В, 2 AO 0-20 МА, НАПРЯЖЕНИЕ ПИТАНИЯ: =20,4 — 28,8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 100 КБ |
|||
| 6ES72171AG400XB0 | SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1217C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI (10 DI =24В / 4 DI =5В ДИФ.); 10 DQ (6 DQ =24В; 0,5A / 4 DQ =5В ДИФ.); 2 AI =0-10 В; 2 AQ 0-20 МА, НАПРЯЖЕНИЕ ПИТАНИЯ: =20,4 — 28,8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 125 КБ |
