Инструкция на терморегулятор OKE-20 c сенсорным экраном и управлением по Wi-Fi

Подготовка электрических соединений

Установите монтажную коробку или распаечную (если используется). Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.
Подайте напряжение на провод питания. Индикатором определите фазовый и нулевой провода и отметьте их.

Схема подключения терморегулятора OKE-20

Все провода подключаются к клеммным контактам прибора с винтовым креплением.
Датчик температуры подключается к клеммам 1 и 2 (полярность при этом не имеет значения). Напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5. Выводы нагревательной секции или мата подключаются к клеммам 3 и 4; вывод экранирующей оплетки (желто-зеленый провод) – к линии защитного заземления (PE) через внешний клеммный контакт.

Разборка терморегулятора

1. Взять отвертку с плоским шлицем.
2. Установить отвертку в угол между стальной рамкой и рамкой Florence.

3. Нажать на стальную рамку концом отвертки до момента выхода защелки.
4. Установить отвертку в следующий угол и вывести защелку из зацепления.
5. Повторять операцию по остальным углам, до полного отсоединения блока управления от блока питания (рамка Florence просто зажимается между блоками).
6. Разделите терморегулятор на блоки.

Монтаж терморегулятора

1. Монтировать провода в клеммники блока питания согласно схеме подключения.
2. Установить блок питания в монтажную коробку в стене.
3. Закрепить самонарезающими винтами стальную рамку блока питания в монтажной коробке (вар. 1 или вар. 2).
4. Установить рамку Florence на блок питания.
5. Установить блок управления, сориентировав его согласно метке на корпусе (стрелка направлена вверх). Нажать на крышку блока управления до фиксации защелок.

Демонтаж терморегулятора

1. Взять отвертку с плоским шлицем.
2. Вставить в угол между рамкой Florence и стеной.
3. Движением отвертки «на себя» вывести защелку из зацепления.
4. Повторить операции 2 и 3 относительно других углов рамки, до полного выхода защелок блока управления из зацепления с блоком питания.
5. Снять блок управления.
6. Снять рамку Florence.
7. Выкрутить самонарезающие винты.
8. Извлечь блок питания из монтажной коробки.
9. Отсоединить провода от клеммников.

Органы управления и индикации

Для отображения информации в терморегуляторах OKE-20 используется дисплей со светодиодной индикацией.
Для работы с прибором служат кнопки управления:
1. Установленная температура поддержания
2. Включение/выключение терморегулятора.

Снятие/установка блокировки.
3. Быстрое включение любимой температуры
4. Уменьшение температуры поддержания
5. Увеличение температуры поддержания.

Подсветка
Подсветка дисплея гаснет автоматически через 40 секунд после последнего нажатия.
При кратковременном нажатии кнопки « » менее 3 секунд на дисплее загорится текущая температура пола.
Для снятия блокировки необходимо удерживать кнопку включения « » более 3 секунд. О том, что блокировка снялась, информирует светящиеся символы «+», «–», « » и « », а также отображенная текущая температура поддержания.
Цвет подсветки кнопок и полосы может изменяться по указанным ниже сценариям.
Для изменения сценария подсветки, находясь в основном режиме индикации, нажимайте « » и « » одновременно. На дисплее будет отображаться номер сценария.

Несколько лет назад делала в новостройке ремонт, установила теплые полы Теплолюкс, как сейчас помню — двухжильные маты Tropix. Терморегулятор мне достался от друзей по наследству, он был пошарпанный и выглядел не особо, но было «не до жиру». Тогда все протестировали, полы работали, положили плитку, нужно было купить нормальный терморегулятор, но на этом средства у меня и закончились. Потом старый термостат сломался, видимо, пришел его час.

Верно говорят, что ремонт нельзя закончить, его можно только приостановить ))

Теплый пол со сломанным термостатом у меня простоял невключенным несколько лет. Честно говоря, я о нем особо и не вспоминала, была куча других забот. Сначала нужны были деньги на отделку, потом на мебель, потом на красивые шторки, покрывала и другие уютности, потом меня захлестнула работа. В итоге на стене остался стремный неработающий термостат, он меня бесил, но постепенно как-то примелькался, перестал мозолить глаза, я к нему уже относилась как к данности. И тут неожиданно наступил декрет, родился сынок, подрос, начал ползать и понемногу ходить, удержить его на ламинате становилось все труднее и труднее. При этом половина моей квартиры заказана плиткой, под которой установлен теплый пол. Плитка сама по себе очень холодная. В итоге пришлось вспомнить о теплых полах.

Неприятным удивлением стала стоимость терморегулятора в серии розеток и выключателей, которые установлены у меня в квартире. Пришлось отказаться от «родного» терморегулятора. При этом я уже настроилась не на «крутилку» (аналоговый терморегулятор), а на что-то поинтереснее. Меня (и даже больше мою свекровь) очень смущал наш ожидаемый расход электроэнергии после подключения теплых полов. Решила брать такой терморегулятор, который можно программировать. В итоге мне предложили даже более интересный вариант — терморегулятор OKE-20, которым можно управлять по Wi-Fi.

Подключал терморегулятор муж, инструкцию нам читать все же пришлось, но в целом все прошло довольно быстро.

Фото в процессе настройки, задаем нужную температуру:

Термостат в рабочем режиме:

Я установила себе приложение на смартфон (у меня Android, но есть вариант и для айфонщиков). Оно особо ничего не весит, разобраться в нем оказалось тоже довольно просто. Сейчас я могу включить и отключить теплый пол откуда угодно. Сидя на работе, я могу включить или отключить теплый пол, выставить нужную температуру. Вроде при желании в приложении я даже могу посмотреть, сколько денежек «накапало» от нашего теплого пола (подозреваю, все не так печально, как думала свекровь). Но до этой функции я еще не добралась, субъективно — платежки приходят вполне адекватные.

Программа пару раз ругалась и выдавала ошибку, оказалось, что у нас слабенький роутер и WiFi периодически пропадал. Заодно узнала, что напрасно грешила на старый смартфон и заменила его, думала, что он глючит и теряет сеть)) Сменили роутер, все заработало как надо.

Итог — довольна покупкой, но цена могла бы быть и подешевле. Буду убеждать себя, что отобью ее экономией электроэнергии )) Терморегулятор выглядит красиво, управляется удаленно, я выставила на нем «любимую температуру» 26 градусов, чтобы пол был заметно теплым. Осталось только объяснить ребенку, что сидеть на попе на полу можно не в любом месте квартиры, но пока это не вариант, нам всего 11 месяцев ))

Фотографии упаковки терморегулятора OKE-20

Возможности и преимущества программируемого терморегулятора OKE-20

Программирование и управление со смартфона с помощью русскоязычного интуитивно понятного ПО. Скачайте бесплатное приложение SST Cloud для iOS или Android и используйте все функции терморегулятора по максимуму!

Удаленное управление обогревом

Включите или выключите теплый пол, находясь в любом месте, где есть мобильный интернет.

Даже если Вы уехали в отпуск и не отключили теплый пол, просто сделайте это прямо сейчас со смартфона, если, конечно, вы не отключили интернет в роуминге.

Приезжаете на дачу не только в жаркий сезон и хотите, чтобы к Вашему приезду там уже было тепло и комфортно? Просто включите обогрев заранее, выезжая из дома.

Простое управление

Считаете, что управление со смартфона это слишком сложно и не хотите заморачиваться?

Управляйте терморегулятором с сенсорного дисплея, режим «любимая температура». В этом случае цифровой терморегулятор работает также как аналоговый регулятор — включает обогрев, если температура на датчике стала ниже заданной, и выключает обогрев, когда температура на датчике повысилась до заданного значения.

Универсальность

Терморегулятор OKE-20 управляет электрическими и водяными теплыми полами,  конвекторами и другими нагревательными приборами.

Управление обогревом может осуществляться с одного из двух датчиков:

• выносной датчик, контролирующий температуру теплого пола
• встроенный в корпус датчик температуры воздуха для управления температурой воздуха в помещении)

Управляйте терморегулятором с помощью того датчика, который подходит под Вашу задачу!

Если терморегулятор устанавливается для управления водяными системами обогрева, то к клеммам нагрузки подключается термостатическая головка нормально закрытого типа.

Гармония терморегулятора, розеток и выключателей

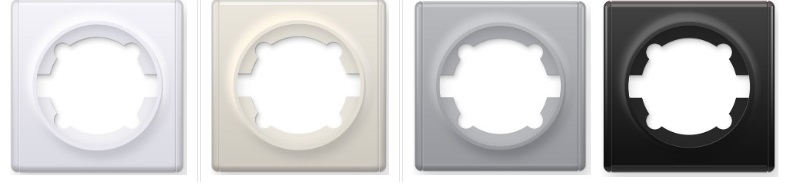

OKE-20 устанавливается в двойные и другие многопостовые рамки серии Florence совместно с другими механизмами серии Florence OneKeyElectro.

Если Вы хотите, чтобы терморегулятор был в едином дизайне с другими механизмами электроустановочных изделий и при этом стоит разумных денег, то OKE-20 — как раз то, что Вам нужно!

Уже купили розетки и выключатели, планируете терморегулятор устанавливать отдельно? По просьбе магазинов, торгующих теплыми полами, мы комплектует терморегуляторы OKE-20 белой одинарной рамкой.

У Вас подрастают детишки?

Мы предусмотрели не только блокировку от детей, но и постепенное затухание дисплея терморегулятора, чтобы не привлекать лишнего внимания со стороны самой молодой и любопытной части Вашего семейства!

Замена старого терморегулятора на OKE-20

Ранее Вы установили другой терморегулятор, а сейчас хотите его заменить, но датчик температуры замурован в стяжку?

Программируемый терморегулятор OKE-20 работает с датчиками температуры нескольких производителей, просто выберите нужный в настройках.

Контроль за расходами

Контролируйте статистику энергопотребления систем обогрева, управляемых с помощью терморегулятора OKE-20, с помощью наглядных графиков в приложении SST Cloud.

Хотите оптимизировать затраты на электричество? Мы Вам поможем!

Терморегулятор OKE-20 производится в России

Прибор разработан Группой компаний «Специальные системы и технологии», лидером в производстве нагревательных кабелей и промышленных систем электрообогрева, активным участником программы импортозамещения, активно экспортирующим выпускаемую продукцию на рынки различных стран, включая Западную Европу.

Выбирайте надежное современное оборудование отечественного производства!
