При планировании и внедрении пассивной оптической технологии PON есть особенности, которые нужно продумывать заранее. Это позволяет предотвратить сложности на этапе монтажа и в ходе будущей эксплуатации системы.

Проблема 1: несовместимость прямой и угловой полировки

В оптических системах широко распространена прямая полировка UPC – на нее рассчитано большинство портов в активном оборудовании, с ней изготавливаются коннекторы оптических патч-шнуров и пигтэйлов. Для приложений, использующих прием и передачу по одному и тому же волокну, для защиты активного оборудования, чувствительного к обратным отражениям, была разработана угловая полировка коннекторов APC. Поскольку в технологии PON сеть строится на использовании одного волокна в обе стороны для приема и передачи для всех пользователей, производители оборудования PON предлагают компоненты с зелеными проходными адаптерами и портами, рассчитанными на угловую полировку. Это касается делителей (сплиттеров), пигтэйлов, по крайней мере, части портов активного оборудования на центральном узле (OLT, Optical Line Terminal), а иногда и абонентского оборудования ONT/ONU (Optical Network Terminal/Optical Network Unit). Топология пассивных оптических сетей подробно описана в статье «PON — пассивные оптические сети».

В оптических системах широко распространена прямая полировка UPC

При этом прямая полировка UPC, выполненная машинным способом на современном оборудовании, для систем с умеренной длиной тоже дает приемлемые характеристики. Такая продукция доступна для заказа, ее тоже можно встретить в сетях PON.

При этом прямая полировка UPC, выполненная машинным способом на современном оборудовании, для систем с умеренной длиной тоже дает приемлемые характеристики

Один и тот же производитель может предлагать оборудование как с портами APC (зеленого цвета), так и с портами UPC (синие). На рынке доступы одномодовые оптические шнуры SC и LC с обоими видами полировки. Коннекторы пигтэйлов и проходные адаптеры окрашены в такие же цвета. В результате возникает риск того, что в одной и той же системе окажутся компоненты и с полировкой APC, и с полировкой UPC.

Один и тот же производитель может предлагать оборудование как с портами APC (зеленого цвета), так и с портами UPC (синие)

Необходимо помнить, что коннекторы с полировкой APC не совместимы с коннекторами с полировкой UPC. К сожалению, форм-фактор портов для разъемов с разной полировкой одинаков, и физически предотвратить подключение шнура APC в порт UPC или наоборот невозможно. Было бы разумно в рамках одной и той же системы выбрать какой-то один тип разъемов и использовать именно его, причем как в активном оборудовании, так и в пассивных компонентах. Это избавит от лишней головной боли и пользователей, и обслуживающий персонал. По крайней мере, в зоне коммутации, где расположены порты, соединяемые оптическими шнурами, настоятельно рекомендуется обеспечить присутствие только одного типа портов и коннекторов – либо APC, либо UPC. Несмотря на то, что производятся и доступны для заказа гибридные шнуры, с разъемами с разной полировкой на концах, их применение многократно увеличивает риск неправильного подключения – по незнанию, по невнимательности, иногда из-за недостаточной освещенности.

В отличие от коннекторов и портов активного оборудования, пассивные проходные адаптеры APC и UPC имеют абсолютно одинаковую конструкцию. Они отличаются только цветом пластмассы, все физические параметры у них одинаковы. Проходник – всего лишь механическая конструкция для стыковки коннекторов, направляющая гильза, обеспечивающая соосность разъемов в соединении. Чисто технически можно было бы использовать синие проходники для стыковки зеленых коннекторов и наоборот, ведь главное, чтобы коннекторы были одинакового типа. Однако с точки зрения эксплуатации так поступать категорически нельзя, поскольку это создает риск стыковки разъемов с разной полировкой, что неминуемо приведет к их повреждению. Цветовая маркировка проходных адаптеров должна давать пользователю достоверную и однозначную информацию о том, какой разъем подключен с внутренней, невидимой стороны. Необходимо приучить весь персонал и пользователей, чтобы никто и никогда не подключал коннекторы к проходникам или портам не того цвета. И неважно, идет ли речь о портах в активном оборудовании или о чисто пассивных проходных адаптерах.

Необходимо приучить весь персонал и пользователей, чтобы никто и никогда не подключал коннекторы к проходникам или портам не того цвета

По мере совершенствования SFP-модулей поставщики оборудования PON все чаще говорят о том, что высокие оптические потери перестали быть проблемой. Некоторые из них утверждают, что даже если расстояние в сегменте велико, в нем много муфт и коннекторных соединений, то источники настолько мощны, а приемники настолько чувствительны, что сеть все равно будет работать. Тем не менее, каким бы ни был динамический диапазон передающего оборудования и чувствительность принимающего, нужно обязательно рассчитывать бюджет затухания, а затем сопоставлять с ним значения потерь, полученные при измерениях по факту. Подробно расчет бюджета описан в материале «Сертификация ВОЛС: измерение оптических потерь», однако в расчетах для систем PON есть нюансы.

В зависимости от производителя и типа оптического разъема максимально допустимыми потерями на коннекторном соединении считаются не 0.75 дБ, а, например, 0.4 дБ или 0.25 дБ, а иногда и меньше. На сварное соединение может отводиться не 0.3 дБ, а 0.1 дБ или даже 0.05 дБ. Это отражается на расчетах: пределы допустимых потерь становятся строже.

Нужно учитывать, что в сетях PON используются не только традиционные для одномодовых систем длины волн 1310 нм и 1550 нм, но и 1490 нм, и 1625 нм (особенно если речь идет о тестировании на «живой» сети). Погонное затухание для разных длин волн отличается, и если расчет бюджета выполнен для 1490 нм, а фактические потери измерены на другой длине волны, в цифры необходимо вносить поправку. Для пересчета потребуется обратиться к техническим данным производителя волокна. Например, для волокна Corning заявлены следующие показатели (для сравнения приведены требования стандартов к одномодовым волокнам типов A-C):

Длина волны

Затухание для волокна Corning SMF-28e+ LL
(Low Loss)

Требования G.652.D, тип A

Требования G.652.D, тип B

Требования G.652.D, тип C

1310 нм

≤ 0.32

≤ 0.34

≤ 0.33

≤ 0.35

1490 нм

≤ 0.21

≤ 0.24

1550 нм

≤ 0.18

≤ 0.21

≤ 0.19

≤ 0.21

1625 нм

≤ 0.20

≤ 0.24

≤ 0.22

≤ 0.23

Обратите внимание на расхождение в численных значениях для разных длин волн – все это влияет на бюджет затухания.

Но главная особенность систем PON состоит в том, что в них используются сплиттеры, делящие общий нисходящий сигнал на всех пользователей. Деление сигнала эквивалентно очень большим потерям. Сплиттеры пассивны, мощность сигнала пропорционально уменьшается в силу самого факта разделения сигнала. Некоторая толика излучения утрачивается из-за неидеального конструктивного исполнения делителя, но основные потери зависят от кратности деления – на сплиттере 1:16 они примерно вчетверо выше, чем на 1:4, и т.д. Точные значения приводятся производителями в описании к конкретным моделям сплиттеров, но в среднем деление сигнала на два направления соответствует росту потерь на величину между 3 и 4 дБ.

Сплиттер

1х2

1х4

1х8

1х16

1х32

1х64

Средние потери

3.8÷4.0 дБ

7÷8 дБ

10÷11 дБ

13÷14 дБ

16÷18 дБ

20÷21 дБ

Сплиттер вносит очень значимый вклад в совокупные потери в линии. Они обязательно должны учитываться в расчете бюджета затухания, по которому, в свою очередь, делается выбор активного оборудования.

Поскольку нисходящий поток (Downstream) использует длину волны 1490 нм, а восходящий поток (Upstream) – длину волны 1310 нм, расчет бюджета должен выполняться для обоих случаев. Полученные значения будут несколько отличаться. Так, для сегмента длиной 1 км (погонное затухание 0.25 дБ/км для 1490 нм и 0.35 дБ/км для 1310 нм), использующего сплиттер 1х32 (потери 18 дБ) и включающего 6 коннекторных соединений (потери 0.25 дБ на каждом), получим суммарные потери 19.75 дБ на длине волны 1490 нм и 19.85 дБ на длине волны 1310 нм. Если в системе использовались сварные соединения и пигтэйлы, потери на муфтах также необходимо включить в расчет. В результате получим максимально допустимые значения потерь в пассивной среде передачи.

Для выбора активного оборудования в расчет для надежности рекомендуется закладывать дополнительные 3 дБ – запас по мощности. Тогда значения составят соответственно 22.75 дБ и 22.85 дБ, и устройства OLT и ONT нужно будет выбирать с учетом этих величин. Важно: добавлять запас в несколько дБ можно только для выбора активного оборудования. Ни в коем случае нельзя искусственно расширять диапазон оптических потерь, считающихся приемлемыми при оценке пассивной среды передачи.

Проблема 3: нетривиальный выбор оборудования для тестирования/диагностики и использование фильтров

Сети PON строятся на одномодовом волокне, и с физической точки зрения для тестирования можно было бы применять те же устройства, что для СКС на основе одномода или магистральных линий дальней связи. Однако специфика технологии PON накладывает отпечаток на подход к тестированию, причем здесь инсталляторов подстерегает сразу несколько нюансов, которые обязательно нужно учитывать.

Совместимость тестеров с полировкой APC и UPC

Не все измерительные устройства имеют порты, совместимые с полировкой APC. По умолчанию с приборами для измерения потерь (OLTS, Optical Loss Test Set) и оптическими рефлектометрами во временной области OTDR (Optical Time Domain Reflectometer) используются шнуры с прямой полировкой UPC. Для измерения не запрещается использовать дополнительные оптические шнуры и перемычки, чтобы перейти на другой интерфейс и тип полировки. Дополнительные элементы можно учесть в бюджете затухания и настройках, чтобы получить содержательные результаты измерения.

Совместимость тестеров с полировкой APC и UPC

Однако можно воспользоваться тем, что к приборам, где в гнезде отсутствует прямой контакт с торцом коннектора (например, где на принимающем порту стоит собирающая линза), можно подключать разъемы как с полировкой UPC, так и с полировкой APC. Некоторые производители оборудования заявляют такую возможность в документации и руководствах пользователя. Так, например, выглядит подключение симплексного эталонного шнура SC/APC-SC/UPC к оптическим модулям DTX-SFM2 производства Fluke Networks. Какие-то дополнительные переходники или адаптеры для этого не требуются.

Так, например, выглядит подключение симплексного эталонного шнура SC/APC-SC/UPC к оптическим модулям DTX-SFM2 производства Fluke Networks

В устройствах OLTS, где есть разделение портов на принимающие и передающие, возможность подключения коннекторов APC к принимающему порту будет предоставляться все большим количеством производителей. Но необходимо строго следить за тем, чтобы по ошибке не подключить коннектор с полировкой APC к передающему порту!

В рефлектометрах один и тот же порт сочетает в себе функции, как источника, так и измерителя. На текущий момент штатным решением для рефлектометрического исследования систем с полировкой APC считается использование катушки подключения (согласующего кабеля) с коннектором UPC для подключения к прибору и коннектором APC для подключения к тестируемому сегменту.

Рекомендуется проверять совместимость с разъемами APC при выборе микроскопов и видеомикроскопов для оптических разъемов. При подключении такого коннектора физического контакта с видеокамерой внутри насадки видеомикроскопа нет, однако может иметь значение угол, под которым подается подсветка, и угол, под которым поверхность торца доступна для обзора.

Соответствие технических характеристик тестеров OLTS и рефлектометров OTDR особенностям сетей PON

Оборудование для тестирования сетей PON должно быть рассчитано на высокие значения потерь и, соответственно, обладать большим запасом по мощности. Если в СКС потери в одномодовых сегментах обычной конфигурации при длине 1 км составляют 2-3 дБ, то в сетях PON при такой же длине счет идет на десятки дБ. Пассивные оптические системы могут обладать даже большей протяженностью, и динамический диапазон тестера или рефлектометра приобретает ключевое значение.

Поскольку технология PON задействует длины волн 1310 и 1490 нм (а если ведется передача видео, то и 1550 нм), измерители оптических потерь OLTS должны уметь работать на всех этих длинах волн. Пересчет с одной длины волны на другую возможен, но прямые измерения – более надежный способ определения характеристик системы, что особенно важно на этапе сдачи-приемки системы.

В случае пропадания сигнала при эксплуатации сетей PON примерно найти проблемную область можно по тому, сколько пользователей оказалось без доступа. Если сбой массовый, проблему нужно искать в общем участке сети. Если единичный – в сегменте от сплиттера до пользователя. Однако для точного определения места сбоя в среде передачи все равно требуется рефлектометр. В пассивной сети сигнал от рефлектометра, прямой или отраженный, так или иначе, направится ко всем пользователям, поэтому целесообразно использовать для измерений не ту длину волны, на которой идет штатная передача сигналов активным оборудованием, а незадействованный диапазон. Для диагностики PON лучше выбирать модели OTDR, которые могут снимать рефлектограмму на длине волны 1625 нм – например, модели FOD или Greenlee (FOD-7308, FOD-7328, Greenlee 930XC-30F и другие с аналогичным функционалом). При этом система должна быть оснащена необходимыми фильтрами и иметь отводы, предусмотренные специально для подключения измерительного оборудования.

Применение фильтров

Чтобы излучение тестера OLTS или рефлектометра OTDR не влияло на работающие сегменты и при поиске неисправности не нарушало работу пользователей, не затронутых сбоем, недостаточно выбрать длину волны 1625 нм. Еще на этапе построения сети необходимо предусмотреть наличие фильтров, что подробно описано в этой статье, причем это единственный способ организовать тестирование без отрицательного влияния на текущую работу центрального и абонентского активного оборудования.

Проблема 4: сложности с масштабированием системы

При планировании системы PON в бюджете затухания учитываются характеристики сплиттера. Если центральное и абонентское активное оборудование уже выбрано и используется, а в делителях задействованы все отводы, то расширить систему впоследствии сложно. Ведь это повлечет за собой замену сплиттера (либо каскадирование их друг за другом), что неизбежно сопровождается увеличением потерь, причем на значительную величину. Если существующее активное оборудование в таких условиях не сможет обеспечить стабильную работу, его придется менять, а это сопряжено с большими расходами. Фактически, почти вся система, за исключением общего одномодового волокна и уже существующих пользовательских одномодовых сегментов, подвергнется изменению.

Можно было бы рекомендовать заложить на начальном этапе большой запас по мощности оборудования, чтобы позже расширить систему в несколько раз. Однако это сопряжено со слишком большими дополнительными затратами. Их нелегко окупить, поэтому на практике в систему PON возможности радикального расширения не закладываются, сплиттеры ставятся сразу на максимально возможное количество пользователей. Системы PON можно считать масштабируемыми лишь условно, в ограниченных пределах. И нужно понимать, что описанное ранее добавление 3 дБ в расчет требуется для надежной передачи в текущей конфигурации, а не как залог будущего расширения системы.

Проблема 5: поддержание радиуса изгиба, чистоты соединений и целостности волокон

В оптических системах любого типа всегда важно соблюдать требования к радиусу изгиба волокна и качеству (чистоте) оптических соединений. Это непосредственно влияет на характеристики системы и ее работоспособность. Как на этапе развертывания, так и в ходе эксплуатации систем PON обязательно должны использоваться средства для очистки волоконной оптики, микроскопы и видеомикроскопы. Неиспользуемые коннекторы в шнурах и сплиттерах обязательно должны быть закрыты защитными колпачками. Волокна и кабели аккуратно укладываются в трассах, полках и лотках – без резких перегибов, с защитой от деформаций и воздействия неблагоприятных внешних факторов.

В сетях PON все эти меры принимаются как для общего одномодового волокна, так и для каждого пользовательского сегмента. Вспомогательные устройства, которые облегчат работу, включают в себя средства для сухой и влажной очистки разъемов, оптические и видеомикроскопы, а также источники видимого света. Более подробно эти инструменты описаны в статьях – «Инспектирование оптических коннекторов» и «Использование источников видимого света VFL и других вспомогательных устройств».

Выводы

При внешней простоте пассивные сети требуют применения серьезных знаний как на этапе проектирования, так и в ходе монтажа и эксплуатации. Любая из проблем, перечисленных в этой статье, способна привести к большим дополнительным затратам и свести на нет предполагаемую экономию за счет применения технологии PON, не говоря уже о потере времени.

Проектировщик уже на стадии предварительных расчетов должен держать в уме и бюджет затухания, и кратность сплиттеров, и характеристики активного оборудования, и типы полировки в портах и разъемах, и даже модели и комплектацию тестеров, которые впоследствии будут применяться монтажными подразделениями для проверки систем. Инсталляторы должны иметь необходимое техническое оснащение (инструментарий, приборы, расходные материалы и т.п.) и обладать достаточным опытом и знаниями, чтобы правильно выполнить монтаж и измерения. Специалисты по эксплуатации также должны иметь профессиональный уровень подготовки, поскольку любую, даже идеально спроектированную и установленную систему можно «убить» безграмотным обслуживанием и плохо организованной поддержкой.

Только если все факторы на всех этапах учтены, продуманы и согласованы между собой, итоговая система будет надежна и экономически эффективна.

Приборы и инструменты для работы с ВОЛС

Аппараты для сварки оптоволокна (оптических волокон) Наборы инструментов для работы с волоконно оптическим кабелем Рефлектометры оптические Оптические наборы для тестирования ВОЛС Оптические тестеры Определители обрывов оптического волокна (локаторы повреждений, VFL)

См. также:

  • Приборы для монтажа и диагностики волоконно-оптического кабеля

  • Как выбирать пассивные оптические компоненты?

  • Сертификация и диагностика волоконно-оптических линий: ПОЛНОЕ РУКОВОДСТВО!

  • Самые популярные оптические рефлектометры в России

  • Как выбирать кроссовое оборудование?

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

3.1 Расчёт оптического бюджета мощности и бюджета потерь.

Для того, чтобы грамотно построить дерево PON, необходимо учитывать, в первую очередь, оптические потери, привносимые пассивным оборудованием. Теоретически, PON может покрыть территорию радиусом 20км. Практически – всё зависит от бюджета потерь на конкретной ветви дерева.  Для расчётов необходимо руководствоваться самыми худшими показателями затуханий, чувствительности и мощности излучения передатчиков.

Стандартно при расчётах используют таблицы затуханий 1 и 2 (раздел 2.3) для сплиттеров, принимают 0.05дБм затухание на сварке, 0.36дБм/км затухание в волокне на длине волны 1310нм (для 1550нм затухание в волокне равно 0.22дБм/км), затухание на механическом соединении принимают равным 0.5дБм, затухание на перегибе варьируется от 0.15дБм до 7дБм и более (эту позицию необходимо измерять прибором на месте).

Далее, необходимо мысленно «пройти» уже готовый проект, выделяя и суммируя места, в которых имеются элементы, привносящие затухания в линию. К полученному значению добавить затухание на волокне на всём протяжении от самого дальнего абонента до OLT. Таким образом, можно подсчитать  бюджет потерь в PON.

Следующий шаг – расчёт оптического бюджета мощности, но его можно принять равным 30дБм (производитель гарантирует оптический бюджет мощности, равный30дБм). Всё, что свыше 30дБм – необходимо тестировать.

Если бюджет потерь ниже бюджета мощности – дерево будет работоспособно, в противном случае возможны проблемы.

Отдельно следует отметить, что при расчёте PON, в котором используется CATV и сварные делители, следует учитывать, что телевизионный сигнал имеет мощность от 7дБм (сформированный дешёвыми маломощными моделями) до 24дБм (дорогие передатчики или EDFA усилители), а на телевизионный приёмник (отдельный или в составе ONU) этот сигнал должен прийти с минимальной мощностью -12дБм.  Поэтому, используя сварные делители, следует быть предельно осторожным и каждый раз перед новым подключением пересчитывать дерево PON для того, чтобы убедиться, у каждого абонентасигнал одинаковый и не выходит за пределы чувствительности телевизионного приёмника.

3.2 Слабый сигнал у клиента.

Если при установке ONU (или её повторном включении/перезагрузке со стороны клиента) она не смогла зарегистрироваться в сети – велика вероятность того, что повреждён волновод на направлении клиента и сигнал затухает выше расчётного (и уж точно выше оптического бюджета PON). Повреждение может быть связано как с некачественной сваркой или случайным перегибом волокна на узле деления, так и со злоумышленниками.

Для решения этой проблемы нужно, в первую очередь, проверить состояние всех ONU на абонентском делителе, к которому подключена и проблемная ONU. ONU позволяет производить мониторинг уровня сигнала на своём приёмнике,а также мощность своего передатчика, отсылая эти данные на OLT по запросу. Если проблема есть у всех абонентов – двигаться в сторону родительского узла дерева, расширяя радиус поиска и проверяя, на каком уровне «вложения» существует проблема.

Как только будет найден делитель, у которого есть некий проблемный выход, а остальные – рабочие, считайте, что проблема решена. С вероятностью 95% эта проблема находится на ветви, связывающей два узла: родительский полурабочий и дочерний нерабочий. Эту линию достаточно просто «просветить» рефлектометром, если PON построена на коннекторах, и совсем непросто сделать это, если дерево «сварное» (режем кабель, навариваем коннектор, светим рефлектометром, а потом всё чиним).

Перед всеми вышеизложенными «приседаниями» необходимо проверить ONU на вменяемость лазерного приёмо-передатчика (мало ли что?).

3.3 Неконтролируемое излучение в дереве на длине волны 1310нм.

Случаются ситуации, когда ONU вышла из строя (бывает крайне редко) и непрерывно излучает в пассивную сеть на длине волны 1310нм, или недобросовестный пользователь включил в дерево вместо своей ONU медиаконвертер, излучающий на той же длине волны (1310нм). В этих случаях (как в случае аппаратного сбоя, так и в случае вредительства) эффект один: излучение постоянно присутствует в восходящем потоке  дерева, не давая возможности другим ONU передавать данные к OLT. Как результат – дерево не функционирует.

Есть два варианта решения проблемы. Первый — обходить ногами каждый дом в надежде найти неисправность или чудом выявить злоумышленника. Этот вариант придётся воплощать в жизнь, если PON построена методом сваривания всего, что хоть отдалённо похоже на волокно. Если клиентов хотя-бы 20, то проблему можно решать неделями.

Второй вариант, который используют те, кто построил PON с использованием коннекторов – локализация излучения путём последовательного отключение ветвей дерева от «корня» к «листьям». Последовательность действий следующая:

— На корневом делителе отключать (и для верности проверять на наличие излучения) хвосты, идущие «вниз» по дереву;
— При нахождении ветви, в которой присутствует паразитное излучение, отключать её от дерева (оставшаяся часть дерева придёт в рабочее состояние) и двигаться  вниз по этой ветви до следующего делителя;
— Повторять до тех пор, пока проблема не локализуется до самого последнего (дальнего/нижнего в иерархии) делителя – дальше всё понятно. Отключаем последовательно клиентские соединения на данном делителе, пока не найдём источник излучения.

3.4 Умышленное повреждение кабеля.

Иногда случается, что кабель режут конкуренты – популярный во все времена метод борьбы за клиентов. Но чаще (особенно в отдалённых районах) кабель режут местные жители с целью наживы.

Для предотвращения посягательств на кабельное имущество необходимо перед тем, как завести кабель в населённый пункт, объяснить местным кладоискателям, что «В этом чёрном кабеле драгоценных и иных редкоземельных металлов нет, а содержимое его непригодно даже на подвязку помидоров». По возможности, продемонстрировать населению кусок кабеля и его содержимое. От осмысленного вредительства это вряд ли убережёт, но отобьёт у некоторого количества владельцев бокорезов интерес.

3.5 Флуд.

Флуд – проблема любой городской сети. Чаще всего флудят устройства с подгоревшими портами, реже – пользовательские компьютеры, заражённые вирусами. Также преднамеренно флудить могут пользователи, которые выражают некий социальный протест (дипломатично назовём это именно так), или имеющие с неработоспособности сети некие выгоды. Основная проблема флуда – невозможность удалённо добраться до флудящего оборудования или логически локализовать источник.

Подгоревшие порты – проблема, в основном, городского типа, и к PON имеет лишь частичное отношение. Как известно, чем длиннее медный проводник, тем больше на него наводятся электромагнитные поля. Дерево PON построено на оптическом волокне и, как следствие, не подвержено влиянию наводок от грозы. Проблема может возникнуть только в том случае, если к одной ONU медью подключено несколько пользователей, территориально удалённых друг от друга.

С флудерами и вирусами тоже всё понятно: первые пользуются демократическими свободами, вторые пренебрегают всеми законами робототехники. Методы борьбы и с теми, и с другими известны, но для начала нужно локализовать вредоносную деятельность.

В PON всё просто. Как уже писалось выше, PON – система с централизованным управлением. Все потоки, исходящие от клиентов, приходят только на OLT. Только OLT может дать разрешение ONU передавать данные, и только OLT может запретить любые контакты ONU с внешним миром. Отсутствие активного оборудования в дереве PON значительно облегчает борьбу с флудом – не создаётся прецедентов с бесконечной пересылкой пакетов с неправильными контрольными суммами между двумя соседними узлами коммутации, отсутствует переполнение буферов там же.

OLT всегда подключён к вышестоящемунекому устройству (например, L3 роутер), поэтому доступ к нему есть всегда. Вышестоящее устройство не подвержено влиянию флуда от клиентов в дереве PON, поскольку OLT выделяет определённый квант времени каждой ONU и разрешает/запрещает ей вещание, а значит, ONU не может бесконтрольно «заваливать» порт OLT и вышестоящее устройство пакетами. Аналогичная ситуация происходит с бесконечно «гуляющим» траффиком по сети: его просто не будет, так как каждая ONU имеет доступ к своим соседям-клиентам только через OLT.

Процесс мониторинга сети (для логического обнаружения источника флуда) может быть организован с помощью зеркалирования оптического порта (на котором «висит» целое дерево) в медный и подключения медного порта к некоторому ПК, на котором установлен специализированный софт (например, TCPDUMP).

Кроме того, для защиты сети от вирусной активности, в которой присутствует бесконтрольное размножение MAC-адресов, в OLT присутствует функционал, запрещающий иметь конкретно взятой (или всем) ONU более чем N активных MAC-адресов одновременно.

3.6 Применение измерительного оборудования в PON.

Для измерения оптических показателей в PON лучше всего использовать самый простой оптический измеритель мощности (например, MT1113C). Его функциональных возможностей вполне хватает на то, чтобы измерить уровень входящего в дерево (или его ветвь) сигнала с одной стороны и уровень выходного сигнала с другой. Затухание на конкретно взятом промежутке посчитать в состоянии только специалист высочайшей квалификации (уровень образованности человека, способного вычислить А-Б, должен быть неимоверно высок – учтите это!), но с этим ничего поделать нельзя: раз уж залезли в Hi-Tech технологии, будьте добры, предоставьте работу с технологиями профессионалам!

Применение стандартного рефлектометра в PON ограничено пролётами между делителями (нахождение разрывов в ветви или проверка качества сварок). Всё дерево стандартный рефлектометр «просветить» не сможет – после первого делителя показания превратятся в «кашу». Следует также учитывать тот факт, что при измерении пролёта «снизу-вверх» по топологии дерева, в волокне не должно быть излучения, а значит, необходимо либо выключить модуль OLT (тем самым «положить» всё дерево), либо отключить конкретную ветвь дерева (недовольство отдельных клиентов очевидно). При измерении ветви дерева от узла до узла «сверху-вниз» (от корня к ветвям) проблемы с нежелательным излучением в волокне быть не должно – ONU «молчат» до тех пор, пока OLT не разрешит им вещание.

Стоит отметить, что на рынке существуют рефлектометры, умеющие «просвечивать» PON, но появились они относительно недавно и их может не оказаться в нужный момент под рукой.

Относительно недавно на рынке измерительного оборудования появился прибор, имеющий громкое название «проходной измеритель мощности». Данный прибор «врезается» в дерево PON и показывает мощность излучения, проходящего через него. Некоторыми продавцами этот прибор позиционируется как «панацея от всех проблем в пассивном дереве». Однако,…

По сути, единственное, что выгодно отличает «проходной измеритель» от «просто измерителя» —  это возможность измерить уровень выходного сигнала ONU.Помните«поток сознания» выше:«ONU «молчит», пока ей не разрешит вещать OLT…». А если кабель разрезан, то OLT не разрешит ей вещать никогда.

Нужны ли измеренные показатели мощности передатчика ONU? Теоретически – да, кто же не хочет знать о своей собственности всю подноготную?! Практически же без этих знанийвполне можно обойтись: если ONU не регистрируется в дереве, где уже есть исправно работающие ONU, то вариантов всего два.

Вариант №1 самый простой: плохой линк от абонентского делителя до абонента. Проверяется затухание на проблемном участке и сравнивается с показателями «шестого чувства». Если оно (чувство) подсказывает, что с линком есть проблемы – их надо устранить.

Если же с волокном всё в порядке – тогда вариант №2: ONU нерабочая. Да-да, бракованная! Да, даже китайские ONU (эталон качества во всем мире)  иногда бывают с дефектом. В этом случае знание или незнание того, насколько плохо излучает передатчик ONU, никак не повлияет на решение о возврате нерабочего образца поставщику с целью замены его на рабочий.

Существует еще один метод измерения оптических сигналов в дереве PON. Он базируется на том факте, что каждая ONU умеет выдавать информацию на OLT о мощности своего передатчика и уровне сигнала на своём приёмнике. OLT, в свою очередь, может выдавать такую же информацию о своих оптических портах. С помощью этого функционала можно заниматься мониторингом уже работоспособного дерева.

Ну и, напоследок, старый как мир способ первичной оценки целостности оптического волокна – видимое лазерное излучение. Как и для чего пользоваться этими красными лазерными «светилками» — объяснять никому нет смысла (искренне на это надеюсь).

Итог:

  • Применение рефлектометра и измерителя оптической мощности возможно беспрепятственно осуществлять только в том случае, если дерево PON построено на коннекторах. В противном случае гарантировано возникновение проблем;
  • Применение «проходного измерителя мощности» сомнительно. Данные, полученные при использовании этого прибора, практически никак не повлияют на принятие решения относительно работоспособности пассивной сети;
  • Грамотное использование недорогого подручного измерительного оборудования позволит сэкономить немного средств и избавит от головной боли, связанной с кучей «мнимо нужных» коробочек со всякими циферками на экранах.

Оборудование, предлагаемое компанией BDCOM

Сценарии ошибок PON и основы устранения неполадокApr 01, 2019

Сценарии неисправностей PON и основы устранения неполадок

Сеть PON состоит из OLT, подключенного через разветвитель PON к нескольким ONT (по одному на каждого абонента, до 64 абонентов). Иногда второй сплиттер может быть подключен каскадно к первому сплиттеру для отправки услуг в здания или жилые районы, что более четко было представлено в предыдущем посте «Понимание коэффициентов разделения и уровня разделения оптических сплиттеров». В этом посте будет рассказано о поиске и устранении неисправностей в многоадресной сети FTTH, также определенной как сеть PON.

простая архитектура PON с одним сплиттером

каскадная архитектура PON с несколькими сплиттерами

Сценарии неисправностей PON

Сценарий 1: Простой PON (затрагивается только один клиент)

Существует три возможных сбоя, когда только один абонент не может получить обслуживание: сбой в распределительном волокне между клиентом и ближайшим сплиттером, или сбой в оборудовании ONT, или сбой в домашней проводке клиента.

Сценарий ошибки PON

Сценарий ошибки PON

Сценарий 2: Каскадный PON (все затронутые клиенты подключены к одному сплиттеру)

Когда все клиенты, подключенные к одному и тому же сплиттеру, не могут получить обслуживание, а другие, подключенные к одному и тому же OLT, могут, причиной может быть одна из двух — ошибка в последнем сплиттере или ошибка в оптоволоконном канале между каскадными сплиттерами.

Сценарий ошибки PON

Сценарий 3: затрагиваются все клиенты (на уровне OLT)

Независимо от того, является ли PON каскадным, могут быть затронуты все клиенты, зависящие от одного и того же OLT. Если затронуты все клиенты, причина может быть из трех: неисправность в сплиттере, ближайшем к OLT, или неисправность в фидерном оптоволоконном кабеле сети, или неисправность в оборудовании OLT.

Сценарий ошибки PON

Основы устранения неполадок PON

Устранение неполадок PON сначала включает в себя поиск и определение источника оптической проблемы. На следующем рисунке представлен полный обзор всех возможных местоположений сбоев в зависимости от того, сколько клиентов затронуто, и лучшее место для съемки рефлектометра.

Устранение неполадок PON

Как правило, большинство проблем с PON можно обнаружить с помощью измерителя мощности PON и оптимизированного для PON рефлектометра. Измеритель мощности подключен как сквозное устройство, что позволяет беспрепятственно проходить как нисходящему, так и восходящему трафику. Он измеряет мощность на каждой длине волны одновременно и может использоваться для устранения неполадок в любой точке сети. Контрольный рефлектометр предоставляет графическую трассировку, которая позволяет находить и характеризовать каждый элемент в ссылке, включая соединители, сращивания, разделители, ответвители и отказы. Существуют OTDR, разработанные специально для устранения неполадок PON в процессе эксплуатации. Эти рефлектометры имеют специальный порт для тестирования при 1625 или 1650 нм и содержат фильтр, который отклоняет все нежелательные сигналы (1310, 1490 и 1550 нм), которые могут загрязнить измерение рефлектометра. Только OTDR-сигнал на 1625 или 1650 нм пропускается через фильтр, обеспечивая точное измерение OTDR. Устранение неисправностей оптического волокна в процессе эксплуатации OTDR должно выполняться таким образом, чтобы это не мешало нормальной работе и ожидаемой производительности информационных каналов. Тестирование с длиной волны 1625 или 1650 нм делает именно это. Оптимизированный PON рефлектометр не мешает передатчикам лазеров CO, поскольку длина волны 1650 нм соответствует Рекомендации МСЭ-T L.41. Добавление широкополосного фильтра, выступающего в качестве порта тестирования 1625 или 1650 нм на соединителе WDM СО, может быть полезным. И на качество обслуживания, предоставляемого другим абонентам, обслуживаемым тем же сплиттером 1xN, это не влияет. Следовательно, технический специалист может подключить порт OTDR 1625 или 1650 нм к ONT и отправить сигнал к CO. Если к CO добавлен тестовый порт 1625 или 1650 нм, можно также выполнить тесты от CO до ONT , но фильтр 1625 или 1650 нм может потребоваться в каждом ONT.

Резюме

Поиск неисправностей PON должен сначала найти места неисправности сети. В этом посте перечислены три типа возможных сценариев отказов для вашей справки. После того, как вы узнаете, в чем причина неисправности, вы должны использовать правильные инструменты для тестирования и проверки. Измеритель мощности PON и рефлектометр могут значительно помочь в процессе тестирования. Если вы не уверены в устранении неполадок PON, надеюсь, что информация в этом посте будет полезна.

При планировании и внедрении пассивной оптической технологии PON есть особенности, которые нужно продумывать заранее. Это позволяет предотвратить сложности на этапе монтажа и в ходе будущей эксплуатации системы.

Проблема 1: несовместимость прямой и угловой полировки

В оптических системах широко распространена прямая полировка UPC – на нее рассчитано большинство портов в активном оборудовании, с ней изготавливаются коннекторы оптических патч-шнуров и пигтэйлов. Для приложений, использующих прием и передачу по одному и тому же волокну, для защиты активного оборудования, чувствительного к обратным отражениям, была разработана угловая полировка коннекторов APC. Поскольку в технологии PON сеть строится на использовании одного волокна в обе стороны для приема и передачи для всех пользователей, производители оборудования PON предлагают компоненты с зелеными проходными адаптерами и портами, рассчитанными на угловую полировку. Это касается делителей (сплиттеров), пигтэйлов, по крайней мере, части портов активного оборудования на центральном узле (OLT, Optical Line Terminal), а иногда и абонентского оборудования ONT/ONU (Optical Network Terminal/Optical Network Unit). Топология пассивных оптических сетей подробно описана в статье «PON — пассивные оптические сети».

В оптических системах широко распространена прямая полировка UPC

При этом прямая полировка UPC, выполненная машинным способом на современном оборудовании, для систем с умеренной длиной тоже дает приемлемые характеристики. Такая продукция доступна для заказа, ее тоже можно встретить в сетях PON.

При этом прямая полировка UPC, выполненная машинным способом на современном оборудовании, для систем с умеренной длиной тоже дает приемлемые характеристики

Один и тот же производитель может предлагать оборудование как с портами APC (зеленого цвета), так и с портами UPC (синие). На рынке доступы одномодовые оптические шнуры SC и LC с обоими видами полировки. Коннекторы пигтэйлов и проходные адаптеры окрашены в такие же цвета. В результате возникает риск того, что в одной и той же системе окажутся компоненты и с полировкой APC, и с полировкой UPC.

Один и тот же производитель может предлагать оборудование как с портами APC (зеленого цвета), так и с портами UPC (синие)

Необходимо помнить, что коннекторы с полировкой APC не совместимы с коннекторами с полировкой UPC. К сожалению, форм-фактор портов для разъемов с разной полировкой одинаков, и физически предотвратить подключение шнура APC в порт UPC или наоборот невозможно. Было бы разумно в рамках одной и той же системы выбрать какой-то один тип разъемов и использовать именно его, причем как в активном оборудовании, так и в пассивных компонентах. Это избавит от лишней головной боли и пользователей, и обслуживающий персонал. По крайней мере, в зоне коммутации, где расположены порты, соединяемые оптическими шнурами, настоятельно рекомендуется обеспечить присутствие только одного типа портов и коннекторов – либо APC, либо UPC. Несмотря на то, что производятся и доступны для заказа гибридные шнуры, с разъемами с разной полировкой на концах, их применение многократно увеличивает риск неправильного подключения – по незнанию, по невнимательности, иногда из-за недостаточной освещенности.

В отличие от коннекторов и портов активного оборудования, пассивные проходные адаптеры APC и UPC имеют абсолютно одинаковую конструкцию. Они отличаются только цветом пластмассы, все физические параметры у них одинаковы. Проходник – всего лишь механическая конструкция для стыковки коннекторов, направляющая гильза, обеспечивающая соосность разъемов в соединении. Чисто технически можно было бы использовать синие проходники для стыковки зеленых коннекторов и наоборот, ведь главное, чтобы коннекторы были одинакового типа. Однако с точки зрения эксплуатации так поступать категорически нельзя, поскольку это создает риск стыковки разъемов с разной полировкой, что неминуемо приведет к их повреждению. Цветовая маркировка проходных адаптеров должна давать пользователю достоверную и однозначную информацию о том, какой разъем подключен с внутренней, невидимой стороны. Необходимо приучить весь персонал и пользователей, чтобы никто и никогда не подключал коннекторы к проходникам или портам не того цвета. И неважно, идет ли речь о портах в активном оборудовании или о чисто пассивных проходных адаптерах.

Необходимо приучить весь персонал и пользователей, чтобы никто и никогда не подключал коннекторы к проходникам или портам не того цвета

По мере совершенствования SFP-модулей поставщики оборудования PON все чаще говорят о том, что высокие оптические потери перестали быть проблемой. Некоторые из них утверждают, что даже если расстояние в сегменте велико, в нем много муфт и коннекторных соединений, то источники настолько мощны, а приемники настолько чувствительны, что сеть все равно будет работать. Тем не менее, каким бы ни был динамический диапазон передающего оборудования и чувствительность принимающего, нужно обязательно рассчитывать бюджет затухания, а затем сопоставлять с ним значения потерь, полученные при измерениях по факту. Подробно расчет бюджета описан в материале «Сертификация ВОЛС: измерение оптических потерь», однако в расчетах для систем PON есть нюансы.

В зависимости от производителя и типа оптического разъема максимально допустимыми потерями на коннекторном соединении считаются не 0.75 дБ, а, например, 0.4 дБ или 0.25 дБ, а иногда и меньше. На сварное соединение может отводиться не 0.3 дБ, а 0.1 дБ или даже 0.05 дБ. Это отражается на расчетах: пределы допустимых потерь становятся строже.

Нужно учитывать, что в сетях PON используются не только традиционные для одномодовых систем длины волн 1310 нм и 1550 нм, но и 1490 нм, и 1625 нм (особенно если речь идет о тестировании на «живой» сети). Погонное затухание для разных длин волн отличается, и если расчет бюджета выполнен для 1490 нм, а фактические потери измерены на другой длине волны, в цифры необходимо вносить поправку. Для пересчета потребуется обратиться к техническим данным производителя волокна. Например, для волокна Corning заявлены следующие показатели (для сравнения приведены требования стандартов к одномодовым волокнам типов A-C):

Длина волны

Затухание для волокна Corning SMF-28e+ LL
(Low Loss)

Требования G.652.D, тип A

Требования G.652.D, тип B

Требования G.652.D, тип C

1310 нм

≤ 0.32

≤ 0.34

≤ 0.33

≤ 0.35

1490 нм

≤ 0.21

≤ 0.24

1550 нм

≤ 0.18

≤ 0.21

≤ 0.19

≤ 0.21

1625 нм

≤ 0.20

≤ 0.24

≤ 0.22

≤ 0.23

Обратите внимание на расхождение в численных значениях для разных длин волн – все это влияет на бюджет затухания.

Но главная особенность систем PON состоит в том, что в них используются сплиттеры, делящие общий нисходящий сигнал на всех пользователей. Деление сигнала эквивалентно очень большим потерям. Сплиттеры пассивны, мощность сигнала пропорционально уменьшается в силу самого факта разделения сигнала. Некоторая толика излучения утрачивается из-за неидеального конструктивного исполнения делителя, но основные потери зависят от кратности деления – на сплиттере 1:16 они примерно вчетверо выше, чем на 1:4, и т.д. Точные значения приводятся производителями в описании к конкретным моделям сплиттеров, но в среднем деление сигнала на два направления соответствует росту потерь на величину между 3 и 4 дБ.

Сплиттер

1х2

1х4

1х8

1х16

1х32

1х64

Средние потери

3.8÷4.0 дБ

7÷8 дБ

10÷11 дБ

13÷14 дБ

16÷18 дБ

20÷21 дБ

Сплиттер вносит очень значимый вклад в совокупные потери в линии. Они обязательно должны учитываться в расчете бюджета затухания, по которому, в свою очередь, делается выбор активного оборудования.

Поскольку нисходящий поток (Downstream) использует длину волны 1490 нм, а восходящий поток (Upstream) – длину волны 1310 нм, расчет бюджета должен выполняться для обоих случаев. Полученные значения будут несколько отличаться. Так, для сегмента длиной 1 км (погонное затухание 0.25 дБ/км для 1490 нм и 0.35 дБ/км для 1310 нм), использующего сплиттер 1х32 (потери 18 дБ) и включающего 6 коннекторных соединений (потери 0.25 дБ на каждом), получим суммарные потери 19.75 дБ на длине волны 1490 нм и 19.85 дБ на длине волны 1310 нм. Если в системе использовались сварные соединения и пигтэйлы, потери на муфтах также необходимо включить в расчет. В результате получим максимально допустимые значения потерь в пассивной среде передачи.

Для выбора активного оборудования в расчет для надежности рекомендуется закладывать дополнительные 3 дБ – запас по мощности. Тогда значения составят соответственно 22.75 дБ и 22.85 дБ, и устройства OLT и ONT нужно будет выбирать с учетом этих величин. Важно: добавлять запас в несколько дБ можно только для выбора активного оборудования. Ни в коем случае нельзя искусственно расширять диапазон оптических потерь, считающихся приемлемыми при оценке пассивной среды передачи.

Проблема 3: нетривиальный выбор оборудования для тестирования/диагностики и использование фильтров

Сети PON строятся на одномодовом волокне, и с физической точки зрения для тестирования можно было бы применять те же устройства, что для СКС на основе одномода или магистральных линий дальней связи. Однако специфика технологии PON накладывает отпечаток на подход к тестированию, причем здесь инсталляторов подстерегает сразу несколько нюансов, которые обязательно нужно учитывать.

Совместимость тестеров с полировкой APC и UPC

Не все измерительные устройства имеют порты, совместимые с полировкой APC. По умолчанию с приборами для измерения потерь (OLTS, Optical Loss Test Set) и оптическими рефлектометрами во временной области OTDR (Optical Time Domain Reflectometer) используются шнуры с прямой полировкой UPC. Для измерения не запрещается использовать дополнительные оптические шнуры и перемычки, чтобы перейти на другой интерфейс и тип полировки. Дополнительные элементы можно учесть в бюджете затухания и настройках, чтобы получить содержательные результаты измерения.

Совместимость тестеров с полировкой APC и UPC

Однако можно воспользоваться тем, что к приборам, где в гнезде отсутствует прямой контакт с торцом коннектора (например, где на принимающем порту стоит собирающая линза), можно подключать разъемы как с полировкой UPC, так и с полировкой APC. Некоторые производители оборудования заявляют такую возможность в документации и руководствах пользователя. Так, например, выглядит подключение симплексного эталонного шнура SC/APC-SC/UPC к оптическим модулям DTX-SFM2 производства Fluke Networks. Какие-то дополнительные переходники или адаптеры для этого не требуются.

Так, например, выглядит подключение симплексного эталонного шнура SC/APC-SC/UPC к оптическим модулям DTX-SFM2 производства Fluke Networks

В устройствах OLTS, где есть разделение портов на принимающие и передающие, возможность подключения коннекторов APC к принимающему порту будет предоставляться все большим количеством производителей. Но необходимо строго следить за тем, чтобы по ошибке не подключить коннектор с полировкой APC к передающему порту!

В рефлектометрах один и тот же порт сочетает в себе функции, как источника, так и измерителя. На текущий момент штатным решением для рефлектометрического исследования систем с полировкой APC считается использование катушки подключения (согласующего кабеля) с коннектором UPC для подключения к прибору и коннектором APC для подключения к тестируемому сегменту.

Рекомендуется проверять совместимость с разъемами APC при выборе микроскопов и видеомикроскопов для оптических разъемов. При подключении такого коннектора физического контакта с видеокамерой внутри насадки видеомикроскопа нет, однако может иметь значение угол, под которым подается подсветка, и угол, под которым поверхность торца доступна для обзора.

Соответствие технических характеристик тестеров OLTS и рефлектометров OTDR особенностям сетей PON

Оборудование для тестирования сетей PON должно быть рассчитано на высокие значения потерь и, соответственно, обладать большим запасом по мощности. Если в СКС потери в одномодовых сегментах обычной конфигурации при длине 1 км составляют 2-3 дБ, то в сетях PON при такой же длине счет идет на десятки дБ. Пассивные оптические системы могут обладать даже большей протяженностью, и динамический диапазон тестера или рефлектометра приобретает ключевое значение.

Поскольку технология PON задействует длины волн 1310 и 1490 нм (а если ведется передача видео, то и 1550 нм), измерители оптических потерь OLTS должны уметь работать на всех этих длинах волн. Пересчет с одной длины волны на другую возможен, но прямые измерения – более надежный способ определения характеристик системы, что особенно важно на этапе сдачи-приемки системы.

В случае пропадания сигнала при эксплуатации сетей PON примерно найти проблемную область можно по тому, сколько пользователей оказалось без доступа. Если сбой массовый, проблему нужно искать в общем участке сети. Если единичный – в сегменте от сплиттера до пользователя. Однако для точного определения места сбоя в среде передачи все равно требуется рефлектометр. В пассивной сети сигнал от рефлектометра, прямой или отраженный, так или иначе, направится ко всем пользователям, поэтому целесообразно использовать для измерений не ту длину волны, на которой идет штатная передача сигналов активным оборудованием, а незадействованный диапазон. Для диагностики PON лучше выбирать модели OTDR, которые могут снимать рефлектограмму на длине волны 1625 нм – например, модели FOD или Greenlee (FOD-7308, FOD-7328, Greenlee 930XC-30F и другие с аналогичным функционалом). При этом система должна быть оснащена необходимыми фильтрами и иметь отводы, предусмотренные специально для подключения измерительного оборудования.

Применение фильтров

Чтобы излучение тестера OLTS или рефлектометра OTDR не влияло на работающие сегменты и при поиске неисправности не нарушало работу пользователей, не затронутых сбоем, недостаточно выбрать длину волны 1625 нм. Еще на этапе построения сети необходимо предусмотреть наличие фильтров, что подробно описано в этой статье, причем это единственный способ организовать тестирование без отрицательного влияния на текущую работу центрального и абонентского активного оборудования.

Проблема 4: сложности с масштабированием системы

При планировании системы PON в бюджете затухания учитываются характеристики сплиттера. Если центральное и абонентское активное оборудование уже выбрано и используется, а в делителях задействованы все отводы, то расширить систему впоследствии сложно. Ведь это повлечет за собой замену сплиттера (либо каскадирование их друг за другом), что неизбежно сопровождается увеличением потерь, причем на значительную величину. Если существующее активное оборудование в таких условиях не сможет обеспечить стабильную работу, его придется менять, а это сопряжено с большими расходами. Фактически, почти вся система, за исключением общего одномодового волокна и уже существующих пользовательских одномодовых сегментов, подвергнется изменению.

Можно было бы рекомендовать заложить на начальном этапе большой запас по мощности оборудования, чтобы позже расширить систему в несколько раз. Однако это сопряжено со слишком большими дополнительными затратами. Их нелегко окупить, поэтому на практике в систему PON возможности радикального расширения не закладываются, сплиттеры ставятся сразу на максимально возможное количество пользователей. Системы PON можно считать масштабируемыми лишь условно, в ограниченных пределах. И нужно понимать, что описанное ранее добавление 3 дБ в расчет требуется для надежной передачи в текущей конфигурации, а не как залог будущего расширения системы.

Проблема 5: поддержание радиуса изгиба, чистоты соединений и целостности волокон

В оптических системах любого типа всегда важно соблюдать требования к радиусу изгиба волокна и качеству (чистоте) оптических соединений. Это непосредственно влияет на характеристики системы и ее работоспособность. Как на этапе развертывания, так и в ходе эксплуатации систем PON обязательно должны использоваться средства для очистки волоконной оптики, микроскопы и видеомикроскопы. Неиспользуемые коннекторы в шнурах и сплиттерах обязательно должны быть закрыты защитными колпачками. Волокна и кабели аккуратно укладываются в трассах, полках и лотках – без резких перегибов, с защитой от деформаций и воздействия неблагоприятных внешних факторов.

В сетях PON все эти меры принимаются как для общего одномодового волокна, так и для каждого пользовательского сегмента. Вспомогательные устройства, которые облегчат работу, включают в себя средства для сухой и влажной очистки разъемов, оптические и видеомикроскопы, а также источники видимого света. Более подробно эти инструменты описаны в статьях – «Инспектирование оптических коннекторов» и «Использование источников видимого света VFL и других вспомогательных устройств».

Выводы

При внешней простоте пассивные сети требуют применения серьезных знаний как на этапе проектирования, так и в ходе монтажа и эксплуатации. Любая из проблем, перечисленных в этой статье, способна привести к большим дополнительным затратам и свести на нет предполагаемую экономию за счет применения технологии PON, не говоря уже о потере времени.

Проектировщик уже на стадии предварительных расчетов должен держать в уме и бюджет затухания, и кратность сплиттеров, и характеристики активного оборудования, и типы полировки в портах и разъемах, и даже модели и комплектацию тестеров, которые впоследствии будут применяться монтажными подразделениями для проверки систем. Инсталляторы должны иметь необходимое техническое оснащение (инструментарий, приборы, расходные материалы и т.п.) и обладать достаточным опытом и знаниями, чтобы правильно выполнить монтаж и измерения. Специалисты по эксплуатации также должны иметь профессиональный уровень подготовки, поскольку любую, даже идеально спроектированную и установленную систему можно «убить» безграмотным обслуживанием и плохо организованной поддержкой.

Только если все факторы на всех этапах учтены, продуманы и согласованы между собой, итоговая система будет надежна и экономически эффективна.

Приборы и инструменты для работы с ВОЛС

Аппараты для сварки оптоволокна (оптических волокон) Наборы инструментов для работы с волоконно оптическим кабелем Рефлектометры оптические Оптические наборы для тестирования ВОЛС Оптические тестеры Определители обрывов оптического волокна (локаторы повреждений, VFL)

См. также:

  • Приборы для монтажа и диагностики волоконно-оптического кабеля

  • Как выбирать пассивные оптические компоненты?

  • Сертификация и диагностика волоконно-оптических линий: ПОЛНОЕ РУКОВОДСТВО!

  • Самые популярные оптические рефлектометры в России

  • Как выбирать кроссовое оборудование?

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

3.1 Расчёт оптического бюджета мощности и бюджета потерь.

Для того, чтобы грамотно построить дерево PON, необходимо учитывать, в первую очередь, оптические потери, привносимые пассивным оборудованием. Теоретически, PON может покрыть территорию радиусом 20км. Практически – всё зависит от бюджета потерь на конкретной ветви дерева.  Для расчётов необходимо руководствоваться самыми худшими показателями затуханий, чувствительности и мощности излучения передатчиков.

Стандартно при расчётах используют таблицы затуханий 1 и 2 (раздел 2.3) для сплиттеров, принимают 0.05дБм затухание на сварке, 0.36дБм/км затухание в волокне на длине волны 1310нм (для 1550нм затухание в волокне равно 0.22дБм/км), затухание на механическом соединении принимают равным 0.5дБм, затухание на перегибе варьируется от 0.15дБм до 7дБм и более (эту позицию необходимо измерять прибором на месте).

Далее, необходимо мысленно «пройти» уже готовый проект, выделяя и суммируя места, в которых имеются элементы, привносящие затухания в линию. К полученному значению добавить затухание на волокне на всём протяжении от самого дальнего абонента до OLT. Таким образом, можно подсчитать  бюджет потерь в PON.

Следующий шаг – расчёт оптического бюджета мощности, но его можно принять равным 30дБм (производитель гарантирует оптический бюджет мощности, равный30дБм). Всё, что свыше 30дБм – необходимо тестировать.

Если бюджет потерь ниже бюджета мощности – дерево будет работоспособно, в противном случае возможны проблемы.

Отдельно следует отметить, что при расчёте PON, в котором используется CATV и сварные делители, следует учитывать, что телевизионный сигнал имеет мощность от 7дБм (сформированный дешёвыми маломощными моделями) до 24дБм (дорогие передатчики или EDFA усилители), а на телевизионный приёмник (отдельный или в составе ONU) этот сигнал должен прийти с минимальной мощностью -12дБм.  Поэтому, используя сварные делители, следует быть предельно осторожным и каждый раз перед новым подключением пересчитывать дерево PON для того, чтобы убедиться, у каждого абонентасигнал одинаковый и не выходит за пределы чувствительности телевизионного приёмника.

3.2 Слабый сигнал у клиента.

Если при установке ONU (или её повторном включении/перезагрузке со стороны клиента) она не смогла зарегистрироваться в сети – велика вероятность того, что повреждён волновод на направлении клиента и сигнал затухает выше расчётного (и уж точно выше оптического бюджета PON). Повреждение может быть связано как с некачественной сваркой или случайным перегибом волокна на узле деления, так и со злоумышленниками.

Для решения этой проблемы нужно, в первую очередь, проверить состояние всех ONU на абонентском делителе, к которому подключена и проблемная ONU. ONU позволяет производить мониторинг уровня сигнала на своём приёмнике,а также мощность своего передатчика, отсылая эти данные на OLT по запросу. Если проблема есть у всех абонентов – двигаться в сторону родительского узла дерева, расширяя радиус поиска и проверяя, на каком уровне «вложения» существует проблема.

Как только будет найден делитель, у которого есть некий проблемный выход, а остальные – рабочие, считайте, что проблема решена. С вероятностью 95% эта проблема находится на ветви, связывающей два узла: родительский полурабочий и дочерний нерабочий. Эту линию достаточно просто «просветить» рефлектометром, если PON построена на коннекторах, и совсем непросто сделать это, если дерево «сварное» (режем кабель, навариваем коннектор, светим рефлектометром, а потом всё чиним).

Перед всеми вышеизложенными «приседаниями» необходимо проверить ONU на вменяемость лазерного приёмо-передатчика (мало ли что?).

3.3 Неконтролируемое излучение в дереве на длине волны 1310нм.

Случаются ситуации, когда ONU вышла из строя (бывает крайне редко) и непрерывно излучает в пассивную сеть на длине волны 1310нм, или недобросовестный пользователь включил в дерево вместо своей ONU медиаконвертер, излучающий на той же длине волны (1310нм). В этих случаях (как в случае аппаратного сбоя, так и в случае вредительства) эффект один: излучение постоянно присутствует в восходящем потоке  дерева, не давая возможности другим ONU передавать данные к OLT. Как результат – дерево не функционирует.

Есть два варианта решения проблемы. Первый — обходить ногами каждый дом в надежде найти неисправность или чудом выявить злоумышленника. Этот вариант придётся воплощать в жизнь, если PON построена методом сваривания всего, что хоть отдалённо похоже на волокно. Если клиентов хотя-бы 20, то проблему можно решать неделями.

Второй вариант, который используют те, кто построил PON с использованием коннекторов – локализация излучения путём последовательного отключение ветвей дерева от «корня» к «листьям». Последовательность действий следующая:

— На корневом делителе отключать (и для верности проверять на наличие излучения) хвосты, идущие «вниз» по дереву;
— При нахождении ветви, в которой присутствует паразитное излучение, отключать её от дерева (оставшаяся часть дерева придёт в рабочее состояние) и двигаться  вниз по этой ветви до следующего делителя;
— Повторять до тех пор, пока проблема не локализуется до самого последнего (дальнего/нижнего в иерархии) делителя – дальше всё понятно. Отключаем последовательно клиентские соединения на данном делителе, пока не найдём источник излучения.

3.4 Умышленное повреждение кабеля.

Иногда случается, что кабель режут конкуренты – популярный во все времена метод борьбы за клиентов. Но чаще (особенно в отдалённых районах) кабель режут местные жители с целью наживы.

Для предотвращения посягательств на кабельное имущество необходимо перед тем, как завести кабель в населённый пункт, объяснить местным кладоискателям, что «В этом чёрном кабеле драгоценных и иных редкоземельных металлов нет, а содержимое его непригодно даже на подвязку помидоров». По возможности, продемонстрировать населению кусок кабеля и его содержимое. От осмысленного вредительства это вряд ли убережёт, но отобьёт у некоторого количества владельцев бокорезов интерес.

3.5 Флуд.

Флуд – проблема любой городской сети. Чаще всего флудят устройства с подгоревшими портами, реже – пользовательские компьютеры, заражённые вирусами. Также преднамеренно флудить могут пользователи, которые выражают некий социальный протест (дипломатично назовём это именно так), или имеющие с неработоспособности сети некие выгоды. Основная проблема флуда – невозможность удалённо добраться до флудящего оборудования или логически локализовать источник.

Подгоревшие порты – проблема, в основном, городского типа, и к PON имеет лишь частичное отношение. Как известно, чем длиннее медный проводник, тем больше на него наводятся электромагнитные поля. Дерево PON построено на оптическом волокне и, как следствие, не подвержено влиянию наводок от грозы. Проблема может возникнуть только в том случае, если к одной ONU медью подключено несколько пользователей, территориально удалённых друг от друга.

С флудерами и вирусами тоже всё понятно: первые пользуются демократическими свободами, вторые пренебрегают всеми законами робототехники. Методы борьбы и с теми, и с другими известны, но для начала нужно локализовать вредоносную деятельность.

В PON всё просто. Как уже писалось выше, PON – система с централизованным управлением. Все потоки, исходящие от клиентов, приходят только на OLT. Только OLT может дать разрешение ONU передавать данные, и только OLT может запретить любые контакты ONU с внешним миром. Отсутствие активного оборудования в дереве PON значительно облегчает борьбу с флудом – не создаётся прецедентов с бесконечной пересылкой пакетов с неправильными контрольными суммами между двумя соседними узлами коммутации, отсутствует переполнение буферов там же.

OLT всегда подключён к вышестоящемунекому устройству (например, L3 роутер), поэтому доступ к нему есть всегда. Вышестоящее устройство не подвержено влиянию флуда от клиентов в дереве PON, поскольку OLT выделяет определённый квант времени каждой ONU и разрешает/запрещает ей вещание, а значит, ONU не может бесконтрольно «заваливать» порт OLT и вышестоящее устройство пакетами. Аналогичная ситуация происходит с бесконечно «гуляющим» траффиком по сети: его просто не будет, так как каждая ONU имеет доступ к своим соседям-клиентам только через OLT.

Процесс мониторинга сети (для логического обнаружения источника флуда) может быть организован с помощью зеркалирования оптического порта (на котором «висит» целое дерево) в медный и подключения медного порта к некоторому ПК, на котором установлен специализированный софт (например, TCPDUMP).

Кроме того, для защиты сети от вирусной активности, в которой присутствует бесконтрольное размножение MAC-адресов, в OLT присутствует функционал, запрещающий иметь конкретно взятой (или всем) ONU более чем N активных MAC-адресов одновременно.

3.6 Применение измерительного оборудования в PON.

Для измерения оптических показателей в PON лучше всего использовать самый простой оптический измеритель мощности (например, MT1113C). Его функциональных возможностей вполне хватает на то, чтобы измерить уровень входящего в дерево (или его ветвь) сигнала с одной стороны и уровень выходного сигнала с другой. Затухание на конкретно взятом промежутке посчитать в состоянии только специалист высочайшей квалификации (уровень образованности человека, способного вычислить А-Б, должен быть неимоверно высок – учтите это!), но с этим ничего поделать нельзя: раз уж залезли в Hi-Tech технологии, будьте добры, предоставьте работу с технологиями профессионалам!

Применение стандартного рефлектометра в PON ограничено пролётами между делителями (нахождение разрывов в ветви или проверка качества сварок). Всё дерево стандартный рефлектометр «просветить» не сможет – после первого делителя показания превратятся в «кашу». Следует также учитывать тот факт, что при измерении пролёта «снизу-вверх» по топологии дерева, в волокне не должно быть излучения, а значит, необходимо либо выключить модуль OLT (тем самым «положить» всё дерево), либо отключить конкретную ветвь дерева (недовольство отдельных клиентов очевидно). При измерении ветви дерева от узла до узла «сверху-вниз» (от корня к ветвям) проблемы с нежелательным излучением в волокне быть не должно – ONU «молчат» до тех пор, пока OLT не разрешит им вещание.

Стоит отметить, что на рынке существуют рефлектометры, умеющие «просвечивать» PON, но появились они относительно недавно и их может не оказаться в нужный момент под рукой.

Относительно недавно на рынке измерительного оборудования появился прибор, имеющий громкое название «проходной измеритель мощности». Данный прибор «врезается» в дерево PON и показывает мощность излучения, проходящего через него. Некоторыми продавцами этот прибор позиционируется как «панацея от всех проблем в пассивном дереве». Однако,…

По сути, единственное, что выгодно отличает «проходной измеритель» от «просто измерителя» —  это возможность измерить уровень выходного сигнала ONU.Помните«поток сознания» выше:«ONU «молчит», пока ей не разрешит вещать OLT…». А если кабель разрезан, то OLT не разрешит ей вещать никогда.

Нужны ли измеренные показатели мощности передатчика ONU? Теоретически – да, кто же не хочет знать о своей собственности всю подноготную?! Практически же без этих знанийвполне можно обойтись: если ONU не регистрируется в дереве, где уже есть исправно работающие ONU, то вариантов всего два.

Вариант №1 самый простой: плохой линк от абонентского делителя до абонента. Проверяется затухание на проблемном участке и сравнивается с показателями «шестого чувства». Если оно (чувство) подсказывает, что с линком есть проблемы – их надо устранить.

Если же с волокном всё в порядке – тогда вариант №2: ONU нерабочая. Да-да, бракованная! Да, даже китайские ONU (эталон качества во всем мире)  иногда бывают с дефектом. В этом случае знание или незнание того, насколько плохо излучает передатчик ONU, никак не повлияет на решение о возврате нерабочего образца поставщику с целью замены его на рабочий.

Существует еще один метод измерения оптических сигналов в дереве PON. Он базируется на том факте, что каждая ONU умеет выдавать информацию на OLT о мощности своего передатчика и уровне сигнала на своём приёмнике. OLT, в свою очередь, может выдавать такую же информацию о своих оптических портах. С помощью этого функционала можно заниматься мониторингом уже работоспособного дерева.

Ну и, напоследок, старый как мир способ первичной оценки целостности оптического волокна – видимое лазерное излучение. Как и для чего пользоваться этими красными лазерными «светилками» — объяснять никому нет смысла (искренне на это надеюсь).

Итог:

  • Применение рефлектометра и измерителя оптической мощности возможно беспрепятственно осуществлять только в том случае, если дерево PON построено на коннекторах. В противном случае гарантировано возникновение проблем;
  • Применение «проходного измерителя мощности» сомнительно. Данные, полученные при использовании этого прибора, практически никак не повлияют на принятие решения относительно работоспособности пассивной сети;
  • Грамотное использование недорогого подручного измерительного оборудования позволит сэкономить немного средств и избавит от головной боли, связанной с кучей «мнимо нужных» коробочек со всякими циферками на экранах.

Оборудование, предлагаемое компанией BDCOM

Сценарии ошибок PON и основы устранения неполадокApr 01, 2019

Сценарии неисправностей PON и основы устранения неполадок

Сеть PON состоит из OLT, подключенного через разветвитель PON к нескольким ONT (по одному на каждого абонента, до 64 абонентов). Иногда второй сплиттер может быть подключен каскадно к первому сплиттеру для отправки услуг в здания или жилые районы, что более четко было представлено в предыдущем посте «Понимание коэффициентов разделения и уровня разделения оптических сплиттеров». В этом посте будет рассказано о поиске и устранении неисправностей в многоадресной сети FTTH, также определенной как сеть PON.

простая архитектура PON с одним сплиттером

каскадная архитектура PON с несколькими сплиттерами

Сценарии неисправностей PON

Сценарий 1: Простой PON (затрагивается только один клиент)

Существует три возможных сбоя, когда только один абонент не может получить обслуживание: сбой в распределительном волокне между клиентом и ближайшим сплиттером, или сбой в оборудовании ONT, или сбой в домашней проводке клиента.

Сценарий ошибки PON

Сценарий ошибки PON

Сценарий 2: Каскадный PON (все затронутые клиенты подключены к одному сплиттеру)

Когда все клиенты, подключенные к одному и тому же сплиттеру, не могут получить обслуживание, а другие, подключенные к одному и тому же OLT, могут, причиной может быть одна из двух — ошибка в последнем сплиттере или ошибка в оптоволоконном канале между каскадными сплиттерами.

Сценарий ошибки PON

Сценарий 3: затрагиваются все клиенты (на уровне OLT)

Независимо от того, является ли PON каскадным, могут быть затронуты все клиенты, зависящие от одного и того же OLT. Если затронуты все клиенты, причина может быть из трех: неисправность в сплиттере, ближайшем к OLT, или неисправность в фидерном оптоволоконном кабеле сети, или неисправность в оборудовании OLT.

Сценарий ошибки PON

Основы устранения неполадок PON

Устранение неполадок PON сначала включает в себя поиск и определение источника оптической проблемы. На следующем рисунке представлен полный обзор всех возможных местоположений сбоев в зависимости от того, сколько клиентов затронуто, и лучшее место для съемки рефлектометра.

Устранение неполадок PON

Как правило, большинство проблем с PON можно обнаружить с помощью измерителя мощности PON и оптимизированного для PON рефлектометра. Измеритель мощности подключен как сквозное устройство, что позволяет беспрепятственно проходить как нисходящему, так и восходящему трафику. Он измеряет мощность на каждой длине волны одновременно и может использоваться для устранения неполадок в любой точке сети. Контрольный рефлектометр предоставляет графическую трассировку, которая позволяет находить и характеризовать каждый элемент в ссылке, включая соединители, сращивания, разделители, ответвители и отказы. Существуют OTDR, разработанные специально для устранения неполадок PON в процессе эксплуатации. Эти рефлектометры имеют специальный порт для тестирования при 1625 или 1650 нм и содержат фильтр, который отклоняет все нежелательные сигналы (1310, 1490 и 1550 нм), которые могут загрязнить измерение рефлектометра. Только OTDR-сигнал на 1625 или 1650 нм пропускается через фильтр, обеспечивая точное измерение OTDR. Устранение неисправностей оптического волокна в процессе эксплуатации OTDR должно выполняться таким образом, чтобы это не мешало нормальной работе и ожидаемой производительности информационных каналов. Тестирование с длиной волны 1625 или 1650 нм делает именно это. Оптимизированный PON рефлектометр не мешает передатчикам лазеров CO, поскольку длина волны 1650 нм соответствует Рекомендации МСЭ-T L.41. Добавление широкополосного фильтра, выступающего в качестве порта тестирования 1625 или 1650 нм на соединителе WDM СО, может быть полезным. И на качество обслуживания, предоставляемого другим абонентам, обслуживаемым тем же сплиттером 1xN, это не влияет. Следовательно, технический специалист может подключить порт OTDR 1625 или 1650 нм к ONT и отправить сигнал к CO. Если к CO добавлен тестовый порт 1625 или 1650 нм, можно также выполнить тесты от CO до ONT , но фильтр 1625 или 1650 нм может потребоваться в каждом ONT.

Резюме

Поиск неисправностей PON должен сначала найти места неисправности сети. В этом посте перечислены три типа возможных сценариев отказов для вашей справки. После того, как вы узнаете, в чем причина неисправности, вы должны использовать правильные инструменты для тестирования и проверки. Измеритель мощности PON и рефлектометр могут значительно помочь в процессе тестирования. Если вы не уверены в устранении неполадок PON, надеюсь, что информация в этом посте будет полезна.

Всем доброго времени суток! Сегодня в статье мы как можно подробнее, но кратко, поговорим про технологию xPON в Ростелекоме: что это такое, для чего она нужна и как её подключить, НЕ ПЕРЕПЛАТИВ жадной компании. Начнем с того, что определения PON (Passive optical network – пассивная оптическая сеть) – это технология, которая позволяет подключать абонентов к оптическим линиям без использования посреднических устройств. В итоге аппаратуры выходит меньше, а подключение дешевле.

Содержание

  1. Про оптику и PON
  2. Схемы подключения
  3. Как подключиться?
  4. Что делать после заявки?
  5. Настройка оборудования GPON Ростелеком
  6. Задать вопрос автору статьи

Про оптику и PON

Если вам было что-то непонятно из определения, то сейчас я постараюсь более детально раскрыть это понятие. На данный момент в городах везде прокладывают оптические кабели – то есть оптика идет до самого дома, подключается к специальному модему-коммутатору, а далее с помощью витой пары идет подключение квартир.

Оптический кабель

Оптический кабель

Оптика – это специальные кабели из стекла, по которым информация передается с помощью света. За счет этого – передавать информацию можно на многие километры. По витой же паре можно передавать данные максимум на 50-100 метров. Именно поэтому данная технология и называется пассивной оптической сетью – ведь мы может кидать провода без использования повторителей и других устройств.

Витая пара

Витая пара

Ну и сама технология предполагает прокладку оптического кабеля напрямую до квартиры абонента. То есть у нас есть два вида подключения от Ростелеком:

  • Обычное – оптика идет до дома, далее подключается к коммутатору, и от него с помощью витой пары подключаются квартиры.
  • xPON – оптика напрямую подключаются к квартире абонента.

Зачем вообще нужна технология PON? Во-первых, для самого Ростелеком это дешевле, ведь не нужно устанавливать на каждый из этажей оборудование. Во-вторых, потери пакетов при таком подключении почти нет, так как свет (в оптике) в отличие от электричества (в витой паре) почти не имеет воздействий от электромагнитных волн. Как итог: меньше пинг в играх, скорость не скачет и не падает, а интернет куда стабильнее. В-третьих, скорость вырастает в разы и можно подключить интернет на скорости 300, 500 или даже в 1 Гбит в секунду.

Напомню, что в Ростелеком используется именно GPON технология – буква «G» обозначает «Gigabit» – это значит, что скорость может быть выше 1 Гбит в секунду.

Советую более подробно почитать про витую пару и оптический кабель.

Схемы подключения

У Ростелеком есть несколько схем подключения дома:

  • FTTN – оптика тянется от сетевого узла района или целого города.
  • FTTC – оптика тянется только от небольшого микрорайона.
  • FTTB – оптика подключается до здания.
  • FTTH – оптика протягивается до подъезда или квартиры, как в нашем случае.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

Более подробно о типах подключения – читаем тут.

Как подключиться?

В общем расскажу свою историю, которая произошла со мной. Живу я в частном секторе и тут прошел слух, что Ростелеком проводит оптоволокно. Позвонил, уточнил и оставил заявку на подключение интернета и IP-TV. Если вы живете в квартире, то также можно позвонить и уточнить, можно ли подключиться по технологии GPON. Если есть возможность – то подключайтесь. Если нет, то может быть два варианта:

  • Вы можете остаться на витой паре – по сути вы уже и так подключены к оптике, просто до квартиры идет именно «витуха». Ничего плохого в этом нет, как говорят специалисты, потери пакетов каких-то серьезных – нет, но вот скорость выше 1 Гбит не будет.
  • Собраться жильцами дома и написать коллективное заявление-заявку на проведение оптики до каждой квартиры. Конечно за это нужно будет заплатить.

В любом случае просто берем и звоним по телефону горячей линии Ростелеком, и вам там все скажут: 8 (800) 10-00-800 – также не забудьте уточнить о тарифах «ДжиПОН», которые у них есть.

Что делать после заявки?

Как только вам проведут оптику, у вас также будет два варианта подключения, но обо всем по порядку. Начнем с того, что компьютер не понимает информацию, которая передается по оптическому кабелю. Оно и понятно: в нем даже нет такого порта. Поэтому для подключения нужно:

  • Обычный GPON терминал – он по сути будет выступать неким переводчиков и мостом. Вход будет оптическим, а выход – Ethernet. Далее сам терминал можно подключить к компу напрямую или использовать роутер, чтобы благами интернета могли пользоваться все члены семьи.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

  • Оптоволоконный GPON роутер – это два в одном: и терминал, и роутер.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

А теперь самое главное – вам будут впаривать SFP-роутеры или терминалы от Ростелеком, будут говорить, что они работают только с их оборудованием. Знайте – они просто хотят заработать на вас баблишко, так как такие терминалы и роутеры стоят в разы дороже чем у конкурентов. Советую просто купить роутер с SFP-портом или аналогичный терминал. В общем совет один – ничего у них не покупайте и не берите в аренду. Подборку маршрутизаторов с оптическими кабелями смотрите тут.

Делается все очень просто – поэтому бояться не стоит. Если вы сами купили роутер, то по настройке оборудования вы можете посмотреть подробные инструкции на нашем сайте. Можно обратиться с вопросом в комментариях или найти инструкцию самостоятельно – для этого вбейте полное название модели в поисковую строку на портале.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

Если вы прикупили аппарат у Ростелекома, то скорее всего у вас маршрутизатор ONT NTP-RG-1402G-W. По настройке можете посмотреть видео ниже. Если у вас другой аппарат, то напишите в комментариях, и я добавлю по нему инструкцию – только, пожалуйста, напишите полное название модели, которое можно подсмотреть на этикетке под корпусом.

  • Сети xPON
  • APON, BPON и GPON
  • Делители (сплиттеры) FTB и PLC
  • Топология сетей GPON
  • Измерение параметров сетей PON
  • Монтаж сетей PON

    • Сельский PON
    • Подбор оптических дроп муфт для строительства PON
  • Проектирование сетей PON и GPON

    • Конфигуратор PON в частном секторе
  • Построение сети GPON после получения проекта

В зависимости от условий использования различают несколько конфигураций FTTx:

  • FTTB – Fiber To The Building (прокладка ОВ до здания);
  • FTTH – Fiber To The Home (прокладка ОВ до квартиры).

Рассмотрим технологию FTTH. Технология подразумевает прокладку ОВ непосредственно до квартиры или частного дома абонента. Существуют два варианта для организации таких сетей: на базе PON и на базе Ethernet. Второй вариант не стал массовым из-за его недостатков: малая возможность масштабирования такой сети и рост емкости оптических кабелей сверх разумных пределов.

Именно сети FTTH/PON получили широкое распространение и на сегодняшний день активно развиваются.

Сети xPON

PON (от англ. Passive Optical Network) — пассивная оптическая сеть. Это распределительная сеть с пассивными оптическими делителями (сплиттерами), которые не требуют дополнительного обслуживания и какого-либо питания. Такая сеть имеет древовидную структуру, имеет возможность наращивания точек подключения в зависимости от будущих или уже подключенных абонентов.

Для передачи и приема информации используется одно ОВ (рис 1.). Прямой поток от центрального узла (Optical Line Terminal — OLT) к абонентским узлам (Optical Network Terminal — ONT) распространяется на длине волны λ=1490 нм. Обратный поток от ONT распространяется на длине волны λ=1310 нм.

На один порт OLT, то есть на 1 магистральное ОВ возможно подключить до 128 абонентов (ONT).  При разъединении одного, либо нескольких ONT, это не повлияет на работу остальных абонентских узлов, так как все ONT — терминальные, и работают вне зависимости друг от друга.

Архитектура сети PON

Рис 1. Архитектура сети PON

APON, BPON и GPON

Первые стандарты семейства PON (APON, BPON) имели скорости передачи 155­­–622 Мб/с. Наиболее распространенным стандартом этой технологии стал ITU-T G.984.x, или GPON — Gigabit PON. Скорость передачи сети выросла и составила: downstream — 2488,32 Мб/с, upstream — 1 244,16 Мб/с. Стандарт xPON эволюционирует и сегодня — см. рис. 2:

Сети GPON

Рис 2. Сети xPON

Делители (сплиттеры) FTB и PLC

По типу изготовления сплиттеров (от англ. split — разделять) различают два основных вида: плоские (планарные) и сплавные.

Сплиттер типа PLC (Planar Lightwave Circuit) — плоский (планарный) волноводный делитель. Используется для равномерного разделения/объединения световых лучей (мод). Максимальный коэффициент разделения до 1:64.

Сплиттер типа FBT (Fused Biconical Taper) — сплавной биконический разветвитель. Основан на традиционной технологии сварки ОВ. Коэффициенты разветвления таких сплиттеров могут быть настроены, в отличие от PLC делителей. Коэффициент разделения — 1:2.

Топология сетей GPON

Топология сети — это геометрическая форма и физическое расположение оборудования по отношению друг к другу. Существует несколько различных топологий:

Топология сети GPON «Дерево»

Схема GPON

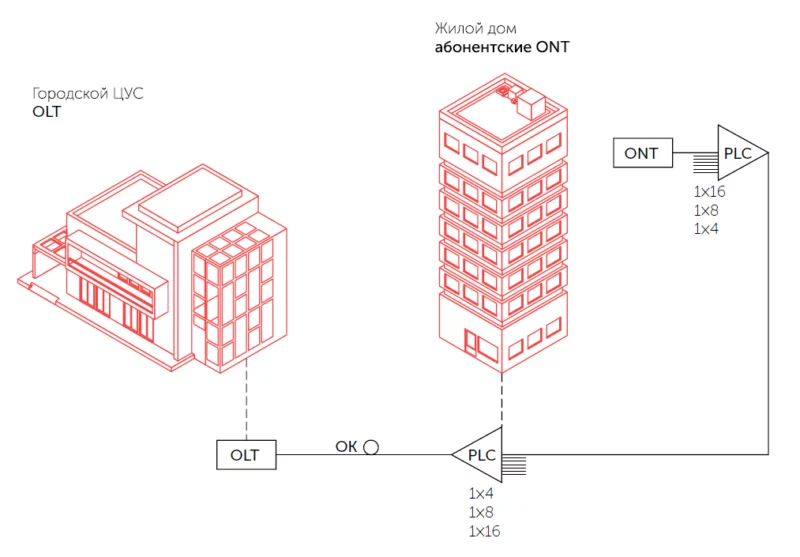

Рис. 3. Топология «Дерево»

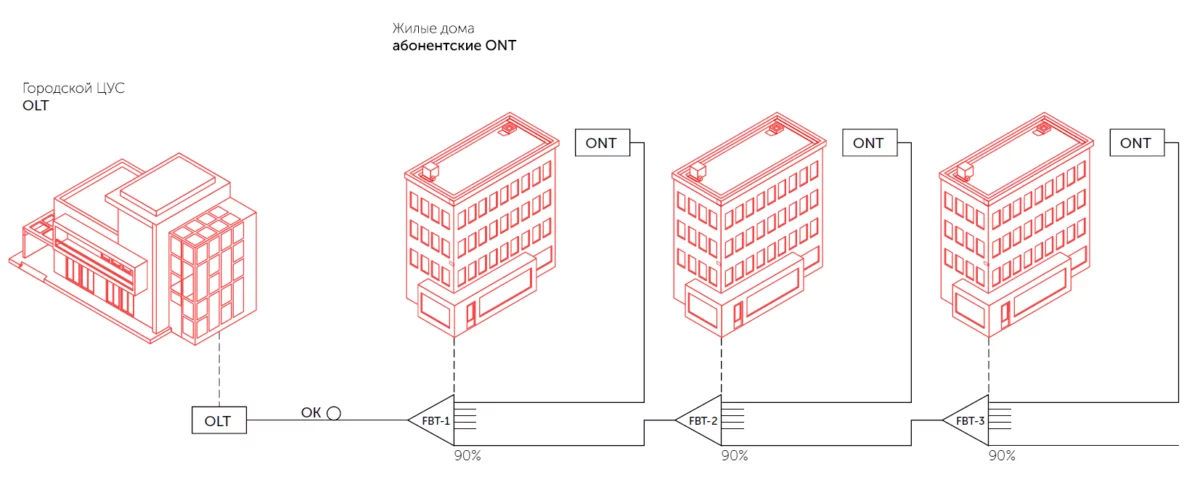

На рис. 3 представлен тип топологии «Дерево». После OLT размещается первый сплиттер, который входом подключается непосредственно к OLT, а выходы к оптическому кабелю, это и есть «ствол» дерева. По востребованности «ствол» отрезается: от него ответвляют одно ОВ, из которого начинает расти «ветвь». К «ветви» подключается второй сплиттер, к которому подсоединяются абоненты.

Следующая топология «Звезда» (рис. 4) – классика построения GPON сетей. Отличие от «Дерева» к выходам первого делителя (сплиттера) сразу подключаются абоненты.

Топология GPON «Звезда»

Схема сети GPON

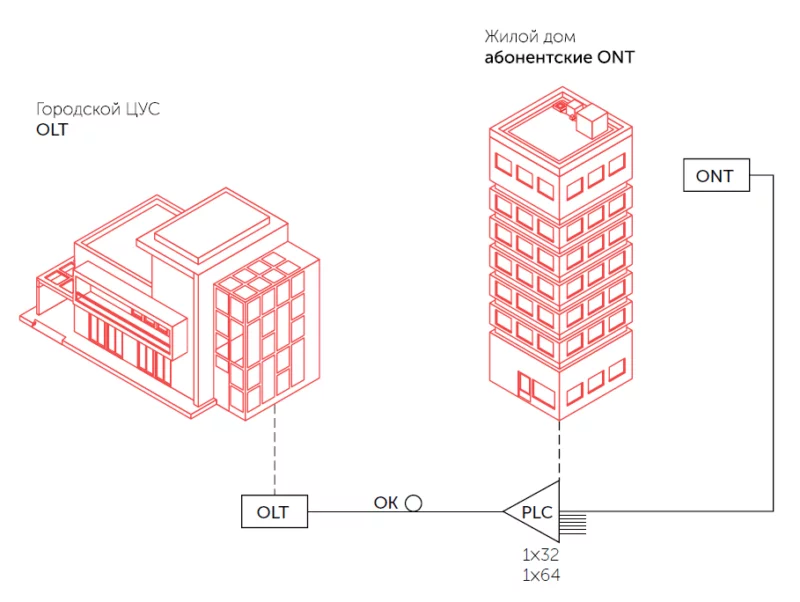

Рис. 4. Топология «Звезда»

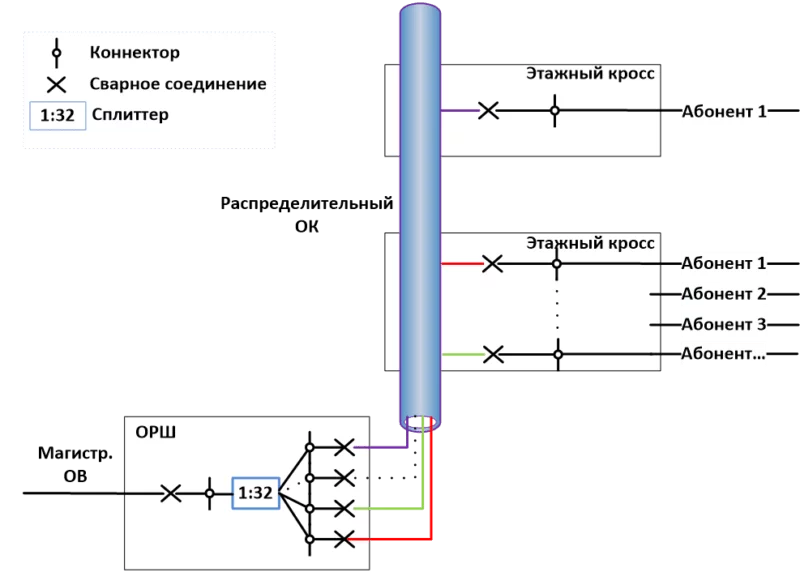

Достоинства топологии «Звезда» выявляются только в случае, когда требуется обеспечить одновременный доступ к инфраструктуре нескольким провайдерам. В других случаях практичнее применять «Дерево» или «Шину».

Топология сети GPON «Шина»

Рис. 5. Топология «Шина»

Топология «Шина» организуется на одном ОВ с использованием каскада сплавных сплиттеров (FBT) с процентным соотношением мощности выходных сигналов. Вход первого сплиттера подключается к OLT, а его выход с меньшим затуханием соединяется с магистралью, к выходу с большим затуханием — абоненты. Есть возможность к выходу сплиттера с большим затуханием подключить вход PLC, в данном случае шина будет комбинированной с различными сплиттерами PLC, FBT. «Шинная» топология используется в основном в небольших сетях сельских провайдеров.

Измерение параметров сетей PON

На этапе строительства сети измерения очень важны. Если от центрального узла (OLT) к абоненту (ONT) придёт крайне низкий уровень сигнала, то терминал будет работать с ошибками, либо вовсе не заработает. Для проведения корректных измерений необходимы: оптический рефлектометр (OTDR) и связка источник оптического излучения и измеритель оптической мощности. Вся сеть PON условно делится на два участка. Первый измеряется оптическим рефлектометром, второй участок от распределительного шкафа до абонентского кросса — связкой источник оптического излучения и измеритель оптической мощности. Деление происходит из-за сплиттеров и коротких расстояний на втором условном участке.

В измерениях, на уже работающей сети, при её эксплуатации для поиска повреждений отличным помощником будет оптический рефлектометр с оптическим модулем, работающим на длине волны λ=1625, 1650 нм с фильтром. Это даёт возможность поиска места обрыва ОВ без отключения потока с OLT. В этом случае измерения производятся со стороны абонентского узла (ONT).

Отличным помощником при измерениях может стать курс Учебного центра ВОЛС.Эксперт по измерениям параметров сетей PON как в рамках строительства, так и для эксплуатации уже построенной сети.

Смотрите обзоры рефлектометров на канале ВОЛС.Эксперт в Ютубе

Монтаж сетей PON

Неотъемлемая часть, от которой зависит дальнейшая работоспособность построенной сети PON. Главное правильно производить все работы по монтажу оптических муфт, оптических кроссов и других комплектующих. Соблюдать необходимые требования от производителей оптического кабеля: радиусы изгиба, растягивающие нагрузки (если дело касается подвеса), температура монтажа и так далее.

Чтобы подробнее ознакомиться с правильной технологией монтажа кабеля и муфт, читайте наши материалы:

  1. Разделка оптического кабеля.
  2. Монтаж оптического кросса.
  3. Монтаж оптической муфты.

Ниже рассмотрим особенности монтажа сельского PON, так как именно там бывают подводные камни.

Сельский PON

Вариант прокладки сети PON

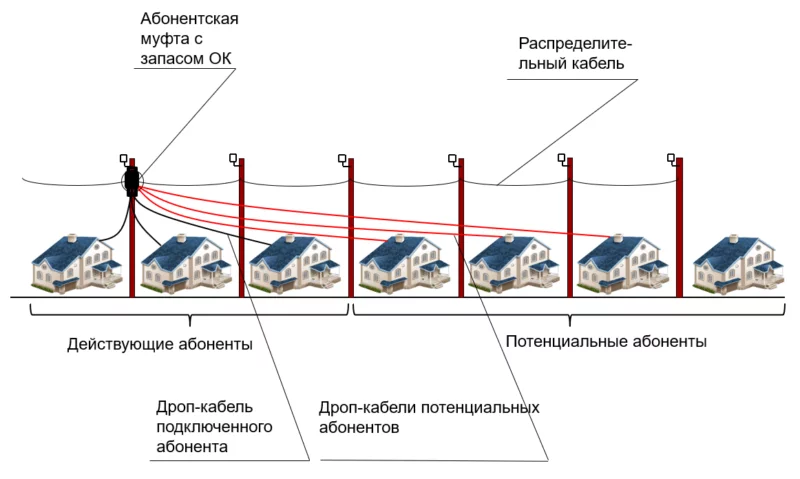

Рис. 6. Распространённый вариант прокладки распределительного кабеля (дроп-кабеля) и подключение абонентов

Что мы имеем в данном варианте, который используется на практике? Построенная ВОЛС, оптическая муфта расположена на опоре. К ней уже подключены действующие абоненты, новые абоненты «подтягиваются» к ранее установленной муфте и длины дроп-кабелей достигают 150–­­­­200 метров. За счёт того, что дроп-кабель становится длиннее, стоимость инсталляционных работ увеличивается.

Вариант прокладки PON

Рис. 7. Альтернативный вариант прокладки распределительного кабеля (дроп-кабеля) и подключение абонентов

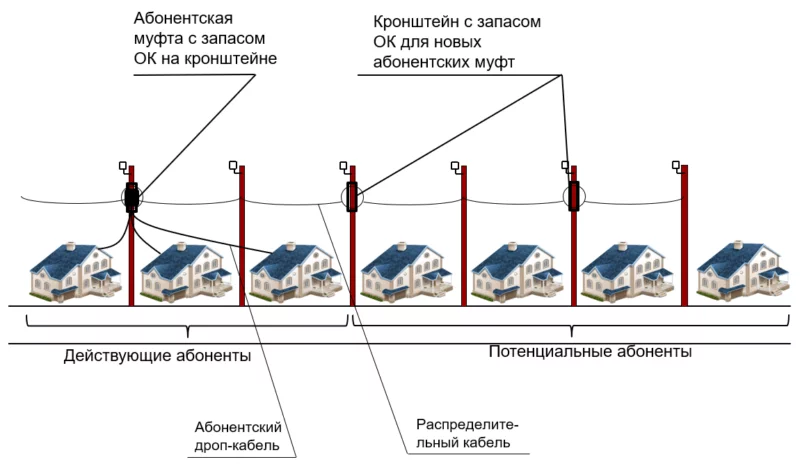

В данном случае (рис.7) на этапе строительства на опорах монтируется кронштейны с запасом ОК для новых оптических муфт. По мере появления новых абонентов, на запасах устанавливаются оптические муфты. Новые абоненты не «привязаны» к ранее установленным муфтам, то есть нет необходимости подвешивать длинные участки распределительных кабелей. В этом варианте длины дроп-кабелей не превышают 50–75 метров.

Чтобы получить практические знания в строительстве и эксплуатации сетей PON, записывайтесь на курс монтаж и измерения сетей ШПД/PON.

Подбор оптических дроп муфт для строительства PON

Cделать правильный выбор во всем разнообразии оптических муфт, применяемых для строительства PON сетей в малоэтажном (частном) секторе, поможет наш обзорный материал по дроп муфтам.

Также смотрите видеообзор оптических муфт для построения PON сетей в частном секторе:

Проектирование сетей PON и GPON

Любое строительство ВОЛС начинается с грамотно составленного проекта. Сначала сбор исходных данных: карта района с адресным планом всех жилых домов, схем, чертежей существующей кабельной канализации, опор связи, ЛЭП. Далее происходит анализ всех полученных данных и представляется концепция будущего проекта. Определяется: топология сети, выбор места установки оптических муфт, расчёт необходимой ёмкости ОК, расчёт оптического бюджета, делители (сплиттеры), их коэффициент разделения. На последнем этапе, разрабатывается проектная документация: структурная схема сети, трассировка ОК на местности, схемы соединения ОВ в оптических кроссах и муфтах и так далее.

Самый ответственный момент в проектировании PON/GPON сетей — расчёт оптического бюджета потерь. Как этот расчет производить, читайте в соответствующем материале.

Конфигуратор PON в частном секторе

Программа адресована операторам связи, местным провайдерам, всем интересующимся темой сельских широкополосных сетей абонентского доступа. Также конфигуратор будет полезен тем, кто планирует, проектирует и строит загородные сети FTTH (PON).

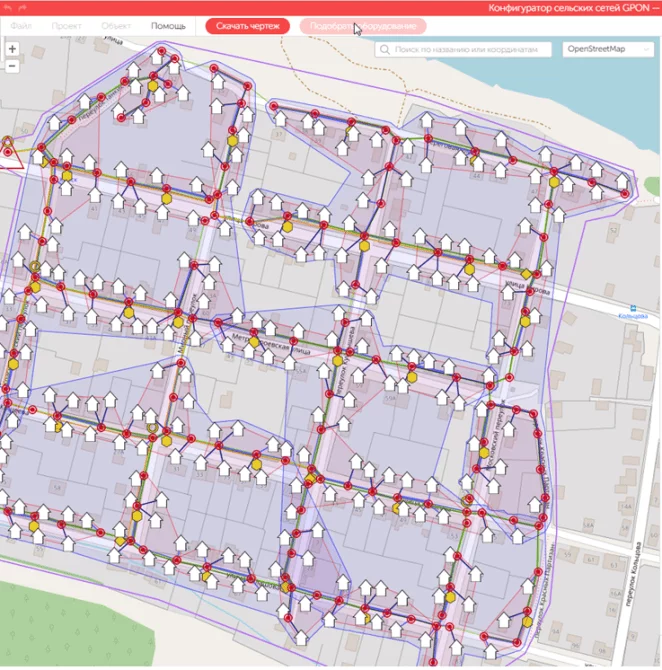

С помощью нашего программного продукта можно, работая по веб-карте, без ошибок построить схему, составить и сохранить полную спецификацию материалов, схему и чертежи.

Программа позволяет:

  • Найти населённый пункт по названию или глобальным координатам;
  • Нанести метки объектов инфраструктуры и подключаемых абонентов;
  • Автоматически или вручную установить распределительные шкафы и муфты;
  • Автоматически или вручную проложить магистральные, распределительные и абонентские кабельные линии;
  • Сохранить созданную конфигурацию на компьютере или на сервере ВОЛС-Эксперт;
  • Составить и сохранить полную спецификацию/смету необходимых материалов с актуальными ценами. Спецификация содержит количества линейных кабелей, муфт, шкафов, абонентских дроп-кабелей, подвесной арматуры. В смете так же указаны цены;
  • По сформированной конфигурации можно сохранить чертеж в виде растрового рисунка или в CAD-совместимом формате *.dxf. В дальнейшем чертеж можно использовать как основу на стадии эскизного и рабочего проектирования;
  • Алгоритм программы не только значительно упрощает создание чертежа и спецификации, но и исключает ошибки из-за «человеческого фактора».

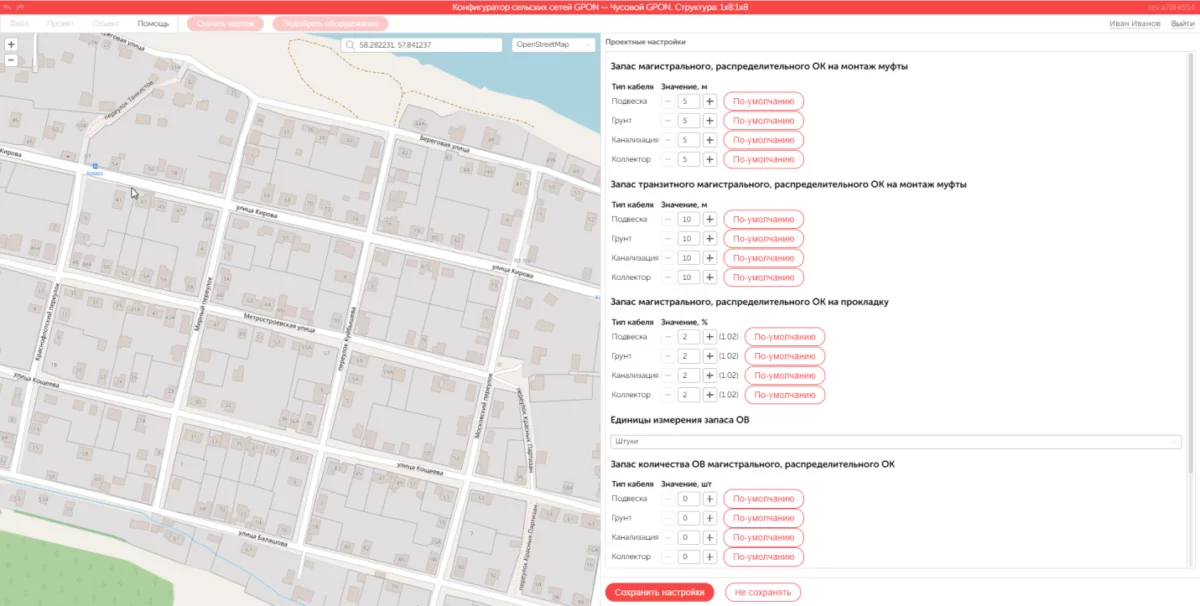

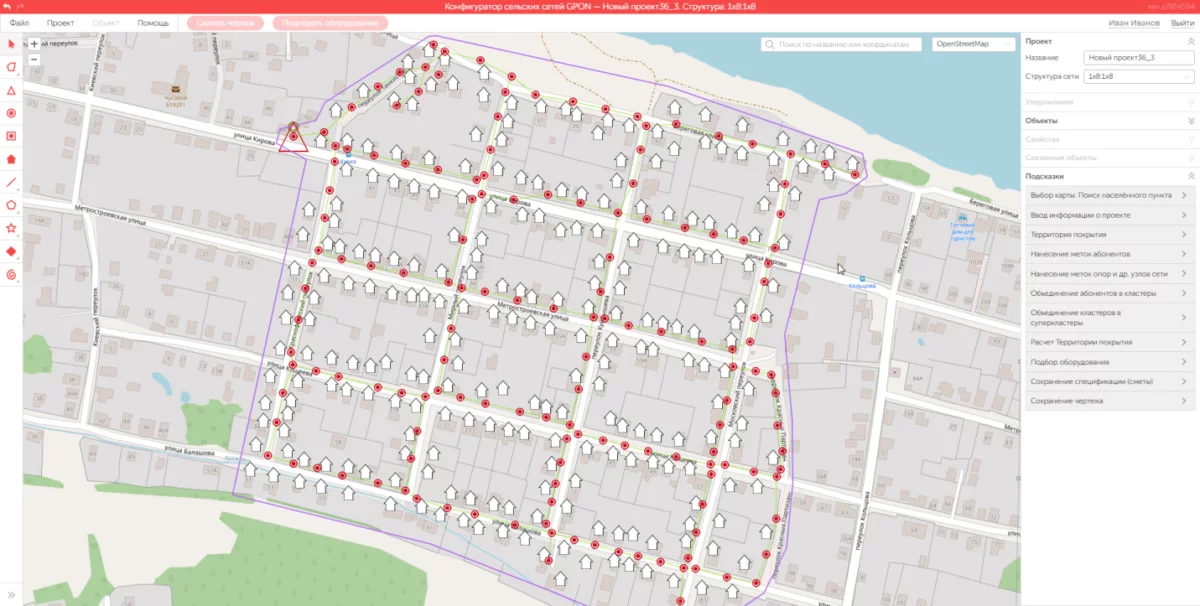

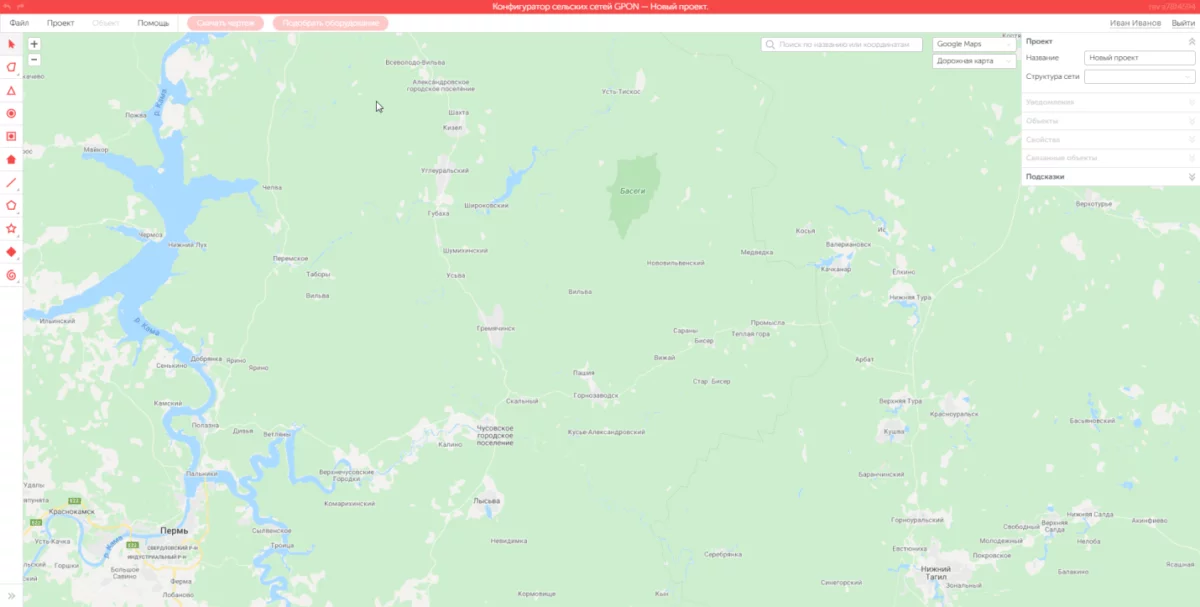

Рабочее окно программы использует интерфейс веб-карты:

Рис. 8. Рабочее окно программы

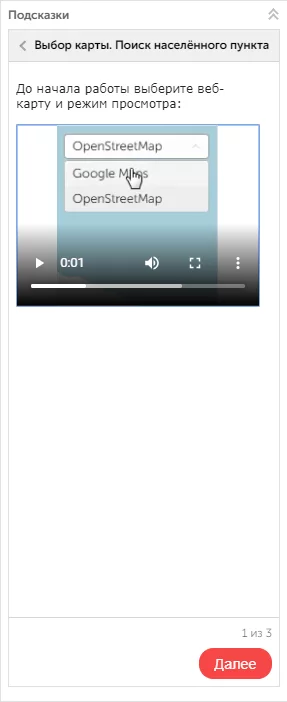

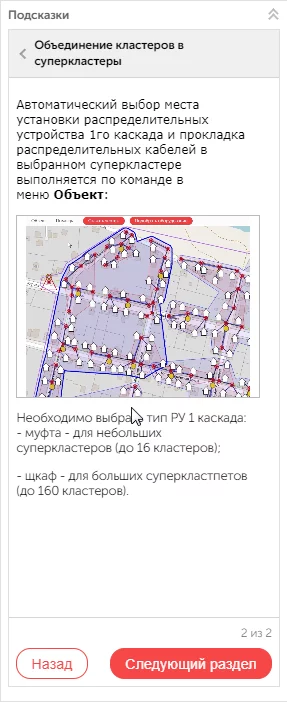

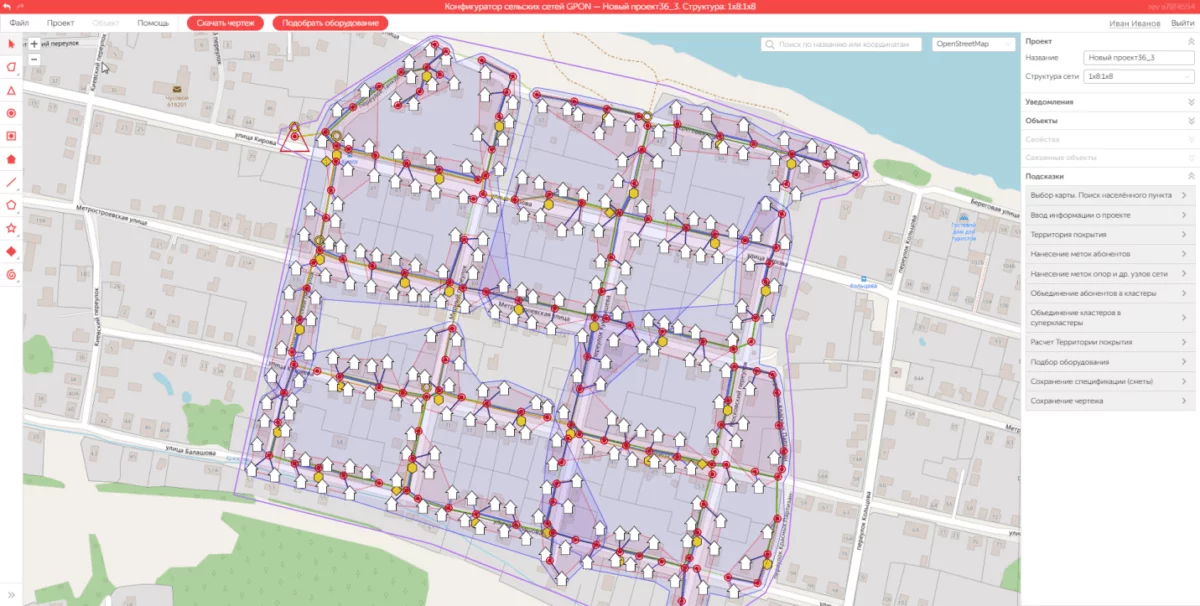

В окне подсказок на правой панели можно посмотреть необходимое на текущем шаге действие и сразу же выполнить его в рабочем окне:

Рис. 9. Окна подсказок

Для поиска населенного пункта используется встроенный инструмент веб-карт.

В меню проектных настроек можно управлять запасом волокон в кабеле, запасами кабеля на монтаж и прокладку и т. п.:

Рис. 10. Меню проектных настроек

Метки абонентов и узлов инфраструктуры расставляются на карте вручную или автоматически с использованием соответствующих инструментов левой панели.

Рис. 11. Рабочее окно программы

После группирования абонентов, т. е. выделения зон питания распредустройств первого и второго каскадов, автоматически или вручную прокладываются абонентские, распределительные и магистральные кабели:

Рис. 12. Рабочее окно программы

Программа автоматически подбирает необходимый перечень комплектующих.

При необходимости можно изменить выбор программы в «большую» сторону»:

Рис. 13. Рабочее окно программы

Смета (спецификация) формируется раздельно и независимо для магистрального распределительного и абонентского участков сети:

Рис. 14. Параметры формирования сметы

Сохранение чертежа возможно как в формате растровой графики, так и в CAD-совместимом формате DXF:

Рис. 15. Выбор формата сохранения

В DXF-сохранении группы объектов (абоненты, кабели, муфты, опоры, колодцы и т. д.) разносятся по разным слоям.

Полностью возможности программы и их использование описаны в подробной инструкции.

Построение сети GPON после получения проекта

Построение GPON сети мало отличимо от строительства других ВОЛС. Здесь стоит подчеркнуть, что на первом этапе строится именно опорная часть сети, к которой в дальнейшем подключаются абоненты. Первый этап полностью строится и сдается заказчику. Второй этап выполняет сам заказчик либо также его подрядчик. Далее проводятся инсталляционные работы.

Ознакомьтесь с нашим материалом про этапы стрительства ВОЛС.

Заключение

При построении GPON сети главное минимизировать суммарные потери, на всех этапах строительства. Существует некая вероятность внести излишнее затухание (прокладка ОК без соблюдения норм и правил, неправильный монтаж ОК и так далее) и в дальнейшем построенная ВОЛС будет работать с ошибками либо вообще не заработает.

Наш учебный центр проводит различные курсы по монтажу и измерениям, в том числе и по сетям PON.

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

RSS

Сообщений [ 20 ] Просмотров: 4 053

1 05.10.2011 18:10:46 (11 лет 4 месяца назад)

  • pNt
  • Участник
  • Автор темы
  • Неактивен
  • Стаж: 12 лет 3 месяца
  • Сообщений: 327
  • Репутация : [ 8 | 0 ]

Тема: GPON проблема

Подключил WebStream + TV 100к, интернет подключили к буку. Потом  я подключил кабель к ПК, а «подключение по локальной сети» показывает что кабель не подключен и сразу поиск сетевого адреса, так и мигает то подключен то нет smile , хотя Dom.ru и Enter, работают нормально. В чём может быть проблема? WinXP переустанавливал.

2 Ответ от Athlon82 09.10.2011 19:46:58 (11 лет 3 месяца назад)

  • Athlon82
  • МАСТЕРю
  • Неактивен
  • Откуда: Павловский тракт, 293
  • Стаж: 15 лет 2 месяца
  • Сообщений: 45 485
  • Репутация : [ 1340 | 0 ]

Re: GPON проблема

провайдеру-то пробовал звонить?

====================================================
Ремонт и чистка ПК, ноут/нетбуков, телефонов, планшетов

99% всех ошибок компьютера сидит на расстоянии пол-метра от монитора.

3 Ответ от demmax2004 09.10.2011 19:53:03 (11 лет 3 месяца назад)

  • demmax2004
  • demmax2004
  • Разрушитель мифов и надежд
  • Неактивен
  • Стаж: 14 лет 10 месяцев
  • Сообщений: 9 716
  • Репутация : [ 191 | 40 ]

Re: GPON проблема

каким образом подключен вебстрим ???

4 Ответ от Givi 10.10.2011 01:18:36 (11 лет 3 месяца назад)

  • Givi
  • Участник
  • Неактивен
  • Стаж: 13 лет 10 месяцев
  • Сообщений: 161
  • Репутация : [ 1 | 1 ]

Re: GPON проблема

Athlon82 пишет:

провайдеру-то пробовал звонить?

А что толку провайдеру звонить, если инет на буке пашет норм…
Пробовал другую сетевуху поставить?

Отредактировано Givi (10.10.2011 01:22:45, 11 лет 3 месяца назад)

5 Ответ от Athlon82 10.10.2011 07:43:22 (11 лет 3 месяца назад)

  • Athlon82
  • МАСТЕРю
  • Неактивен
  • Откуда: Павловский тракт, 293
  • Стаж: 15 лет 2 месяца
  • Сообщений: 45 485
  • Репутация : [ 1340 | 0 ]

Re: GPON проблема

Givi пишет:

Athlon82 пишет:

провайдеру-то пробовал звонить?

А что толку провайдеру звонить, если инет на буке пашет норм…
Пробовал другую сетевуху поставить?

может они по mac-адресу раздают или еще как привязка к компу идет. я в GPONe не силен.

====================================================
Ремонт и чистка ПК, ноут/нетбуков, телефонов, планшетов

99% всех ошибок компьютера сидит на расстоянии пол-метра от монитора.

6 Ответ от alexk 10.10.2011 08:40:59 (11 лет 3 месяца назад)

  • alexk
  • Участник
  • Неактивен
  • Стаж: 14 лет 3 месяца
  • Сообщений: 1 742

Re: GPON проблема

Скорее всего идёт привязка к мак-адресу как у ТТК, сброс привязки по мак адресу происходит через сутки после отключения интернета   smile

7 Ответ от Athlon82 10.10.2011 08:57:48 (11 лет 3 месяца назад)

  • Athlon82
  • МАСТЕРю
  • Неактивен
  • Откуда: Павловский тракт, 293
  • Стаж: 15 лет 2 месяца
  • Сообщений: 45 485
  • Репутация : [ 1340 | 0 ]

Re: GPON проблема

alexk пишет:

Скорее всего идёт привязка к мак-адресу как у ТТК, сброс привязки по мак адресу происходит через сутки после отключения интернета   smile

ТС, так сделано http://www.adslclub.ru/forum/topic48675      ??????

у модема несколько портов? должны все работать. цепляешь разными патч-кордами?

Отредактировано (10.10.2011 09:06:36, 11 лет 3 месяца назад)

====================================================
Ремонт и чистка ПК, ноут/нетбуков, телефонов, планшетов

99% всех ошибок компьютера сидит на расстоянии пол-метра от монитора.

8 Ответ от demmax2004 10.10.2011 09:10:24 (11 лет 3 месяца назад)

  • demmax2004
  • demmax2004
  • Разрушитель мифов и надежд
  • Неактивен
  • Стаж: 14 лет 10 месяцев
  • Сообщений: 9 716
  • Репутация : [ 191 | 40 ]

Re: GPON проблема

возможно ПК подключен к порту который настроен для IPTV приставки.

9 Ответ от Athlon82 10.10.2011 09:44:28 (11 лет 3 месяца назад)

  • Athlon82
  • МАСТЕРю
  • Неактивен
  • Откуда: Павловский тракт, 293
  • Стаж: 15 лет 2 месяца
  • Сообщений: 45 485
  • Репутация : [ 1340 | 0 ]

Re: GPON проблема

demmax2004 пишет:

возможно ПК подключен к порту который настроен для IPTV приставки.

ждем ответа ТС и желательно фото

====================================================
Ремонт и чистка ПК, ноут/нетбуков, телефонов, планшетов

99% всех ошибок компьютера сидит на расстоянии пол-метра от монитора.

10 Ответ от Givi 10.10.2011 13:49:21 (11 лет 3 месяца назад)

  • Givi
  • Участник
  • Неактивен
  • Стаж: 13 лет 10 месяцев
  • Сообщений: 161
  • Репутация : [ 1 | 1 ]

Re: GPON проблема

Athlon82 пишет:

Givi пишет:

Athlon82 пишет:

провайдеру-то пробовал звонить?

А что толку провайдеру звонить, если инет на буке пашет норм…
Пробовал другую сетевуху поставить?

может они по mac-адресу раздают или еще как привязка к компу идет. я в GPONe не силен.

Нет там такого!

demmax2004 пишет:

возможно ПК подключен к порту который настроен для IPTV приставки.

Мне почему-то казалось, что он берёт кабель, с помощью которого подсоединялся бук. Если он берёт кабель от iptv — то борода с инетом. Если оборудование huawey и модем настроен роутером, то там надо открывать порты  езернетовские. Инструкция — http://support.ab.ru/settings/nastr_gpon/gpon_huawei

11 Ответ от pNt 18.10.2011 15:01:56 (11 лет 3 месяца назад)

  • pNt
  • Участник
  • Автор темы
  • Неактивен
  • Стаж: 12 лет 3 месяца
  • Сообщений: 327
  • Репутация : [ 8 | 0 ]

Re: GPON проблема

Звонил провайдеру, говорит MAC у них нет, точно не в нём проблема (типа такова). Пробовал ещё к другому буку, тоже не работает. Ставил MAC вручную, не помогает. Менял кабель с ТВ на интернет.

12 Ответ от ilya48 21.10.2011 01:21:32 (11 лет 3 месяца назад)

  • ilya48
  • ilya48
  • Участник
  • Неактивен
  • Откуда: Просторы Родины
  • Стаж: 11 лет 3 месяца
  • Сообщений: 1 210
  • Репутация : [ 41 | 0 ]

Re: GPON проблема

Модель ONT?
Настройки сетевых карт?
Изначально порты были выставлены на интернет или это было сделано только для одного порта?
По MAC привязок никогда не было. В таких случаях возможны проблемы:
— перебит кабель.
— некорректная работа сетевой карты.
— проблемы с системой.
— некорректная работа порта оптического терминала. Если другой компьютер переключить на соседний порт онт и он будет работать — проблема в кабеле/компе. Нет — в терминале. ИМХО.

13 Ответ от pNt 03.11.2011 17:12:55 (11 лет 3 месяца назад)

  • pNt
  • Участник
  • Автор темы
  • Неактивен
  • Стаж: 12 лет 3 месяца
  • Сообщений: 327
  • Репутация : [ 8 | 0 ]

Re: GPON проблема

ilya48 пишет:

Модель ONT?
Настройки сетевых карт?
Изначально порты были выставлены на интернет или это было сделано только для одного порта?
По MAC привязок никогда не было. В таких случаях возможны проблемы:
— перебит кабель.
— некорректная работа сетевой карты.
— проблемы с системой.
— некорректная работа порта оптического терминала. Если другой компьютер переключить на соседний порт онт и он будет работать — проблема в кабеле/компе. Нет — в терминале. ИМХО.

http://mc240.ru/product/nte-rg-1402g такая хрень в коридоре стоит, из него идёт в комп и в приставку для TV.
Настройки — атоматическое получение адресов.
Кабель менял местами с TV, тоже самое, хотя телик на обойх кабелях работает.
Последнее не понял, что куда переключить. Работает только на буке, а на ПК и другом буке нет.

14 Ответ от ilya48 03.11.2011 21:00:04 (11 лет 3 месяца назад)

  • ilya48
  • ilya48
  • Участник
  • Неактивен
  • Откуда: Просторы Родины
  • Стаж: 11 лет 3 месяца
  • Сообщений: 1 210
  • Репутация : [ 41 | 0 ]

Re: GPON проблема

pNt
Изначально автоматом получение IP было? huh
В винде то оно сразу автоматом, а при инсталляции GPON техниками меняется? Хотя если DHCP там включен, должно работать.
У меня самого оптика, только стоит другое станционное и клиентское оборудование. IP-адреса сам забиваю, подключение поднимаю с терминала, не бриджом. А тв кушает мультикаст, а не интернет.
Диагноз так не поставлю, нужно видеть в чем дело.

15 Ответ от pNt 03.11.2011 21:16:08 (11 лет 3 месяца назад)

  • pNt
  • Участник
  • Автор темы
  • Неактивен
  • Стаж: 12 лет 3 месяца
  • Сообщений: 327
  • Репутация : [ 8 | 0 ]

Re: GPON проблема

ilya48 пишет:

pNt
Изначально автоматом получение IP было? huh
В винде то оно сразу автоматом, а при инсталляции GPON техниками меняется? Хотя если DHCP там включен, должно работать.
У меня самого оптика, только стоит другое станционное и клиентское оборудование. IP-адреса сам забиваю, подключение поднимаю с терминала, не бриджом. А тв кушает мультикаст, а не интернет.
Диагноз так не поставлю, нужно видеть в чем дело.

Был выставлен IP в буке настройщиком при подключении, на ПК поставил такой же — не работает, на буке поставл авто ip работает, а на ПК нет. Нахрен пойду договор расторгну думал что-то изменилось после WebStream.

16 Ответ от Dim76 03.11.2011 21:36:22 (11 лет 3 месяца назад)

  • Dim76
  • Профиль закрыт / 24.10.2020
  • Неактивен
  • Стаж: 11 лет 11 месяцев
  • Сообщений: 21 620

Re: GPON проблема

pNt пишет:

ilya48 пишет:

pNt
Изначально автоматом получение IP было? huh
В винде то оно сразу автоматом, а при инсталляции GPON техниками меняется? Хотя если DHCP там включен, должно работать.
У меня самого оптика, только стоит другое станционное и клиентское оборудование. IP-адреса сам забиваю, подключение поднимаю с терминала, не бриджом. А тв кушает мультикаст, а не интернет.
Диагноз так не поставлю, нужно видеть в чем дело.

Был выставлен IP в буке настройщиком при подключении, на ПК поставил такой же — не работает, на буке поставл авто ip работает, а на ПК нет. Нахрен пойду договор расторгну думал что-то изменилось после WebStream.

криворукий настройщик, а не интернет  sad

17 Ответ от ilya48 03.11.2011 21:41:26 (11 лет 3 месяца назад)

  • ilya48
  • ilya48
  • Участник
  • Неактивен
  • Откуда: Просторы Родины
  • Стаж: 11 лет 3 месяца
  • Сообщений: 1 210
  • Репутация : [ 41 | 0 ]

Re: GPON проблема

pNt пишет:

Был выставлен IP в буке настройщиком при подключении, на ПК поставил такой же — не работает, на буке поставл авто ip работает, а на ПК нет. Нахрен пойду договор расторгну думал что-то изменилось после WebStream.

А как бы оно работало, если на двух устройствах один и тот же адрес? Нужно разные ставить.
Например
1 ПК: 192.168.100.100
2 ПК: 192.168.100.101
К тому же если подключение производится на компьютере, на другом устройстве одновременно работать не будет — нужно перенастраивать терминал в режим роутера.

И не в телекоме тут совсем проблема, а в настройках у пользователя. Если я в чем-то ошибаюсь, поправьте.

18 Ответ от Dim76 03.11.2011 21:44:18 (11 лет 3 месяца назад)

  • Dim76
  • Профиль закрыт / 24.10.2020
  • Неактивен
  • Стаж: 11 лет 11 месяцев
  • Сообщений: 21 620

Re: GPON проблема

телеком вообще рулит smile

19 Ответ от demmax2004 03.11.2011 21:49:01 (11 лет 3 месяца назад)

  • demmax2004
  • demmax2004
  • Разрушитель мифов и надежд
  • Неактивен
  • Стаж: 14 лет 10 месяцев
  • Сообщений: 9 716
  • Репутация : [ 191 | 40 ]

Re: GPON проблема

ага вообще уронили PPPoE сервер на 6 часов.

20 Ответ от ilya48 03.11.2011 21:56:02 (11 лет 3 месяца назад)

  • ilya48
  • ilya48
  • Участник
  • Неактивен
  • Откуда: Просторы Родины
  • Стаж: 11 лет 3 месяца
  • Сообщений: 1 210
  • Репутация : [ 41 | 0 ]

Re: GPON проблема

Dim76 пишет:

криворукий настройщик, а не интернет  sad

Все когда-то такими были. У человека с инетом проблемы, объяснить нужно, а не стебаться. wink

demmax2004 пишет:

ага вообще уронили PPPoE сервер на 6 часов.

Не все святые. У Интелеки вон с сессиями сколько проблем было (может и сейчас есть — не знаю), не один и не два дня.

Просматривают тему: 1 гость, 0 пользователей

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Роутеры обычно производят под какую-то конкретную технологию подключения к интернету, например, роутеры для ADSL или GPON. Чем отличается GPON-роутер от остальных? Что это вообще за технология? Как настроить такой роутер?

Что такое технология GPON: принцип действия GPON-роутера

GPON расшифровывается как пассивные оптические сети (PON), а ещё они гигабайтные (G). Отсюда и первая особенность этого метода подключения — скорость 1 Гбит/с и выше. Для сравнения можно сказать, что даже скорости 100 Мбит/с уже более чем достаточно для очень комфортного просмотра видео в формате 4К, игр в онлайновые сервисы (например, World of Tanks) и для других задач.

Ещё одна особенность GPON — одновременное подключение к интернету не одного, а сразу десять и более юзеров через один оптический терминал (так называют роутер, который работает с этой технологией).

Оптический терминал

Оптический терминал превращает оптоволоконный интерфейс, который предоставил вам провайдер, в интерфейс Ethernet

Оптический терминал превращает оптоволоконный сигнал в сигнал Ethernet. Функционалы разных ONT могут отличаться — от минимального набора функций роутера до полноценного маршрутизатора (с IPTV, телефонией, выходами для USB-накопителей и т. д.).

Что ещё нужно знать: провайдерам невыгодно прокладывать цельный оптоволоконный кабель от своей станции до квартиры или дома абонента. Чтобы затраты окупались, компания делит сигнал на некоторых участках линии. Для деления используют оптические сплиттеры. Эти устройства одно волокно превращают в несколько (три, пять, девять и т. д.). Таким устройствами в случае технологии подключения ETTH, например, были коммутаторы — по-другому свитчи: до дома абонента прокладывалось оптоволокно, а уже до квартиры абонента — стандартный медный кабель.

Таблица: достоинства и недостатки технологии

Плюсы Минусы
Большая пропускная способность канала — можно подключить сразу несколько услуг, которые будут работать качественно (телефония, цифровое ТВ, высокоскоростной «инет»). Волокно очень просто согнуть — его легко повредить, поэтому его не прокладывают по всей квартире — терминалы устанавливают в прихожих. Если и укладывают, то под плинтусы, а это уже затратнее по времени и деньгам.
Если у вас будет альтернативный источник питания для оптического терминала, когда выключится электричество (даже по всему городу), вы сможете получить доступ к интернету. Если есть в квартире домашние животные, нужно прятать от них провода, так как опять же они более тонкие — питомец может запросто перегрызть кабели.
В оптике отсутствует электрическое напряжение — влага на неё не будет влиять (в разумных пределах). Стоимость подключения оптоволокна довольно высокая по сравнению с другими технологиями.
Высокая скорость подключения — о ней уже говорили в предыдущем разделе.

Настройка роутера GPON на примере роутера от МГТС

Одним из провайдеров в Москве, который поставляет интернет по технологии GPON, является МГТС. Рассмотрим далее настройку оптического терминала с функциями роутера, который предоставляет своим пользователем эта компания. Название модели — SERCOMM RV6688BCM.

Подключение, вход в настройки

Для начала нужно подключить компьютер к терминалу и войти в веб-оболочку с настройками устройства:

  1. Так как, скорее всего, кабель провайдера уже вставлен в ваш терминал (его устанавливает специалист провайдера), вам нужно взять кабель Ethernet, который идёт в комплекте с терминалом, и подключить его к терминалу одним концом и вторым — к компьютеру.

    Роутер МГТС

    Соедините с помощью кабеля в комплекте роутер и компьютер

  2. Откройте обозреватель и в строчке навигации сверху впишите адрес 191.168.1.254. Именно по такому адресу находятся обычно настройки оптических терминалов. Если сталкивались с настройкой обычного роутера, скорее всего, вы помните, что адрес настроек был немного другим: вместо 254 был 0 или 1.
  3. В меню для входа впишите admin в два поля — в качестве и логина, и пароля.
  4. Если не получается войти, используйте другие комбинации — mgts и mtsoao в качестве логина и пароля соответственно. В итоге вы должны оказаться на главной странице веб-оболочки — с информацией по подключению и терминалу.

    Начальная страница с информацией

    На начальной странице интерфейса будут данные об устройстве

Настройка беспроводных точек и установка паролей

Теперь переходим непосредственно к самой настройке:

  1. Перейдите во вкладку «Настройка». Раскройте второй пункт «Беспроводная сеть». В первом разделе с основными параметрами сети поставьте птичку рядом с пунктом об активации «Вай-Фая».

    Включение беспроводной сети

    Отметьте галочкой первый пункт

  2. Теперь напишите название сети. В режиме работы укажите лучше сразу все стандарты сети b, g, n. В канале поставьте автоматическое определение, если только поблизости у вас нет много сетей «Вай-Фай» — в таком случае нужно будет выбирать канал самостоятельно (самый свободный) опытным путём.

    Настройка беспроводной сети

    Укажите название для точки доступа, канал, стандарт сети

  3. Поставьте птичку Broadcast SSID.
  4. При необходимости смените уровень сигнала и уберите ограничения на подключение.
  5. В блоке с гостевыми точками при необходимости активируйте отдельные гостевые локальные сети для вашего SSID и поставьте нужные ограничения. Щёлкните по «Сохранить».

    Ввод SSID

    Создайте при необходимости гостевую сеть

  6. Перейдите в раздел «Безопасность». В первом меню выберите свою точку доступа. Поставьте защиту WPA2 PSK и вбейте сложный пароль. Обязательно сохранитесь после этого.

    Защита сети

    Поставьте сложный пароль на точку доступа

Проброс портов

Если вам нужно сделать перенаправление портов, сделайте следующее:

  1. Перейдите в раздел NAT. Нам нужен первый пункт Port Mapping.
  2. В первом выпадающем меню выберите нужное приложение. Если его нет в перечне, переходите к его самостоятельной настройке — щёлкните по клавише ниже «Задать сервис юзера».
  3. Укажите хост LAN из перечня клиентов. Если ваш сервер ещё не включён в локальную сеть, самостоятельно вбейте последний октет адреса IP, который нужно зафиксировать за данным сервером.

    Проброс портов

    Выберите хост из доступного списка клиентов

  4. Кликните по клавише «Добавить». В итоге вы должны увидеть новую группу записей в таблице.
  5. Щёлкните по «Сохранить», а затем по «Применить», чтобы все изменения вступили в силу.
  6. Если в будущем заходите удалить запись, выберите «Очистить список» и отметьте номер записи. Щёлкните по кнопке «Очистить». После этого не забудьте кликнуть по «Сохранить», а затем по «Применить».

Смена пароля админа

Сразу после настройки или до неё рекомендуется поставить новый пароль на учётную запись настроек вашего роутера МГТС. Для это сделайте следующее:

  1. Перейдите на последнюю вкладку «Обслуживание».
  2. Щёлкните по первому пункту для изменения кода безопасности.
  3. В профиле напишите название аккаунта (можно оставить Administrator). Теперь два раза вбейте новую комбинацию в строчках для пароля. Сохраните обязательно изменения.

    Смена пароля

    Поставьте другой пароль на настройки роутера GPON

Видео: как настроить роутер GPON SERCOMM

Обновление прошивки GPON-роутера Huawei HG8245

Если возникают перебои в работе роутера GPON, возможно, на устройстве стоит неактуальная прошивка. Чтобы её поменять на новую, нужно выполнить такие шаги:

  1. Найдите точное название модели вашего роутера GPON, в нашем случае это Huawei HG8245. Через любую поисковую систему, например, через «Яндекс» отыщите новую версию прошивки для модели (перед этим посмотрите версию текущео ПО в веб-оболочке с настройками). Для загрузки используйте только проверенные сайты. На официальном сайте производителя Huawei, к сожалению, не размещены файлы прошивки роутеров. Поэтому и используем сторонние.
  2. Загрузите файл bin. Если он в архиве, распакуйте его.
  3. В веб-интерфейсе раскройте раздел System Tools. Перейдите в левом списке на блок Firmware Upgrade. Щёлкните по Browse и откройте через «Проводник» скачанный файл bin.

    Обновление ПО

    Нажмите на Browse и загрузите файл в оболочку с настройками

  4. Запустите обновление. Во время процедуры не выключайте устройство, не нажимайте на нём ни на какие кнопки. После апдейта проведите повторную настройку роутера.

Отзывы о работе роутера RV6688BCM, сервисе МГТС и GPON

Роутеры GPON (оптические терминалы) переделывают оптический сигнал в сигнал Ethernet, который уже в дальнейшем передаётся устройствам для выхода в интернет. Их настройка проходит на локальной веб-странице, которую можно открыть с помощью обычного браузера даже без наличия доступа к сети. Для настройки вам необходимо изменить параметры беспроводной сети: установить пароль, поменять имя точки доступа, определить канал и стандарты сети.

  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(2 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Сценарии ошибок PON и основы устранения неполадокApr 01, 2019

Сценарии неисправностей PON и основы устранения неполадок

Сеть PON состоит из OLT, подключенного через разветвитель PON к нескольким ONT (по одному на каждого абонента, до 64 абонентов). Иногда второй сплиттер может быть подключен каскадно к первому сплиттеру для отправки услуг в здания или жилые районы, что более четко было представлено в предыдущем посте «Понимание коэффициентов разделения и уровня разделения оптических сплиттеров». В этом посте будет рассказано о поиске и устранении неисправностей в многоадресной сети FTTH, также определенной как сеть PON.

простая архитектура PON с одним сплиттером

каскадная архитектура PON с несколькими сплиттерами

Сценарии неисправностей PON

Сценарий 1: Простой PON (затрагивается только один клиент)

Существует три возможных сбоя, когда только один абонент не может получить обслуживание: сбой в распределительном волокне между клиентом и ближайшим сплиттером, или сбой в оборудовании ONT, или сбой в домашней проводке клиента.

Сценарий ошибки PON

Сценарий ошибки PON

Сценарий 2: Каскадный PON (все затронутые клиенты подключены к одному сплиттеру)

Когда все клиенты, подключенные к одному и тому же сплиттеру, не могут получить обслуживание, а другие, подключенные к одному и тому же OLT, могут, причиной может быть одна из двух — ошибка в последнем сплиттере или ошибка в оптоволоконном канале между каскадными сплиттерами.

Сценарий ошибки PON

Сценарий 3: затрагиваются все клиенты (на уровне OLT)

Независимо от того, является ли PON каскадным, могут быть затронуты все клиенты, зависящие от одного и того же OLT. Если затронуты все клиенты, причина может быть из трех: неисправность в сплиттере, ближайшем к OLT, или неисправность в фидерном оптоволоконном кабеле сети, или неисправность в оборудовании OLT.

Сценарий ошибки PON

Основы устранения неполадок PON

Устранение неполадок PON сначала включает в себя поиск и определение источника оптической проблемы. На следующем рисунке представлен полный обзор всех возможных местоположений сбоев в зависимости от того, сколько клиентов затронуто, и лучшее место для съемки рефлектометра.

Устранение неполадок PON

Как правило, большинство проблем с PON можно обнаружить с помощью измерителя мощности PON и оптимизированного для PON рефлектометра. Измеритель мощности подключен как сквозное устройство, что позволяет беспрепятственно проходить как нисходящему, так и восходящему трафику. Он измеряет мощность на каждой длине волны одновременно и может использоваться для устранения неполадок в любой точке сети. Контрольный рефлектометр предоставляет графическую трассировку, которая позволяет находить и характеризовать каждый элемент в ссылке, включая соединители, сращивания, разделители, ответвители и отказы. Существуют OTDR, разработанные специально для устранения неполадок PON в процессе эксплуатации. Эти рефлектометры имеют специальный порт для тестирования при 1625 или 1650 нм и содержат фильтр, который отклоняет все нежелательные сигналы (1310, 1490 и 1550 нм), которые могут загрязнить измерение рефлектометра. Только OTDR-сигнал на 1625 или 1650 нм пропускается через фильтр, обеспечивая точное измерение OTDR. Устранение неисправностей оптического волокна в процессе эксплуатации OTDR должно выполняться таким образом, чтобы это не мешало нормальной работе и ожидаемой производительности информационных каналов. Тестирование с длиной волны 1625 или 1650 нм делает именно это. Оптимизированный PON рефлектометр не мешает передатчикам лазеров CO, поскольку длина волны 1650 нм соответствует Рекомендации МСЭ-T L.41. Добавление широкополосного фильтра, выступающего в качестве порта тестирования 1625 или 1650 нм на соединителе WDM СО, может быть полезным. И на качество обслуживания, предоставляемого другим абонентам, обслуживаемым тем же сплиттером 1xN, это не влияет. Следовательно, технический специалист может подключить порт OTDR 1625 или 1650 нм к ONT и отправить сигнал к CO. Если к CO добавлен тестовый порт 1625 или 1650 нм, можно также выполнить тесты от CO до ONT , но фильтр 1625 или 1650 нм может потребоваться в каждом ONT.

Резюме

Поиск неисправностей PON должен сначала найти места неисправности сети. В этом посте перечислены три типа возможных сценариев отказов для вашей справки. После того, как вы узнаете, в чем причина неисправности, вы должны использовать правильные инструменты для тестирования и проверки. Измеритель мощности PON и рефлектометр могут значительно помочь в процессе тестирования. Если вы не уверены в устранении неполадок PON, надеюсь, что информация в этом посте будет полезна.

Интернет по меди медленно уходит в прошлое. Технология PON имеет массу преимуществ перед обычным xDSL-интернетом. Использование ONT терминала дома накладывает определенные обязательства по его обслуживанию и содержанию. Оптический кабель, сам по себе, очень надежен и не требует специальных условий эксплуатации. Слабое место, как показывает практика, именно конечное оборудование Optical Unit Network, а также оптическая розетка абонента.

Оптика используется не только на последней миле. В Коми филиале, к сожалению, обрыв магистральных каналов связи не редкость. Проблема осложняется тем, что рвут ВОЛС, как правило, вдали от населенных пунтков, что заменто затрудняет диагностику и устранение неполадок. Зимой 2013 года был зафиксирован случай обрыва ВОЛС в 150 км от г. Инта и Республика осталась без одного 10гбитного канала. Выезд бригады состоялся в 18:00 при -25 градусах мороза. Можете себе представить сложность сварки оптоволокна на месте, когда процесс и без того не простой. Орудование ножом-стриппером и сварочным аппаратом завершилось ближе к полуночи — была сделана вставка длинной более чем в 10 метров.

Так выглядит сварочник самой известной и надежной фирмы Fujikura

Ошибки ONT терминала. Нестабильная работа PON.

Что касается именно последней мили, то тут правила предельно просты. Не допускать попадания пыли и грязи на ONT (а особенно на коннектор), не допускать перегиба кабелей и их повреждение домашними животными (на практике случается постоянно). Сейчас рассмотрим ошибки, которые могут быть иницированны неправильной эксплуатацией терминала:

1. Потеря оптического сигнала

Alarm Description: The OLT cannot receive expected optical signals from the ONT in four consecutive frames.
Occur Reason:  The fiber is broken. The quality of the optical path is poor. The ONT hardware fails
Suggestions: Check tributary optical fiber connection and backbone optical fiber orderly, clean the
fiber connector and replace the fiber if necessary.
Ensure that the optical attenuation of the optical path is normal. Reset the ONT or replace the ONT.

Причины может быть две — либо это проблемы с электропитанием (но есть вариант, что ОНТ просто выключен, тогда рядом высветиться дополнительная ошибка), либо полное отсутствие оптического сигнала. Проверять придется всё. Сам терминал, оптику, абонентскую розетку, коннектор.

2. Ошибки с LAN-порта

Alarm Description  For a period of time, the number of frames on the MAC bridge port that are discarded
because the size exceeds the MTU exceeds the threshold Packet loss occurs
Occur Reason: The alarm threshold is not properly set. The ONT is faulty

Идут ошибки с определенного LAN-порта. Проверять витую пару на момент излома, коннектор на правильность обжима и т.д.

3. Идут потери пакетов

Alarm Description: For a period of time, the number of fragments received by the port exceeds the threshold Packet loss
Occur Reason: The alarm threshold is not properly set. The ONT is faulty. The fiber connection is abnormal
Suggestions:  Check and ensure that the fiber connection is normal and reset the ONT manually. Run the gpon alarm profile modify command to modify the alarm threshold in the alarm profile to a proper one

Примерно тоже самое, что и в первом пункте с той лишь разницей, что работоспособность сохраняется, но количество потерянных пакетов превышает допустимый лимит. Возможно незначительный перегиб, скрутка оптического кабеля. Загрязнение разъема, коннектора.

Индикаторы LOS и PON

Если вы являетесь пользователем высокоскоростного интернета по технологии GPON, то на вашем роутере присутствуют индикаторы LOS и PON (в зависимости от модели устройства может быть только PON). Они показывают статус интернет-соединения и сигнализируют о проблемах на линии. Как расшифровать подаваемые ими сигналы мы расскажем в этой статье.

Значение LOS и PON на роутере

Для начала кратко расскажем о том, что такое GPON. Это высокоскоростное соединение посредством оптоволоконного кабеля, кроме интернета, позволяющее пользоваться услугами телефонии и цифрового телевидения. Оптический кабель заводится непосредственно в квартиру или офис пользователя, где устанавливается специальный модем ONT, по сути, представляющий собой Wi-Fi роутер, подключаемый к оптоволоконной линии. По оптоволокну он соединяется напрямую с оборудованием провайдера (OLT).

Помимо основных индикаторов, таких же, как и на обычных роутерах, ONT-модем имеет индикаторы LOS и PON, отображающие статус подключения к OLT.

Описание индикации

Во время обычной работы индикатор PON должен гореть непрерывно, а индикатор LOS должен быть выключен. Лампочка LOS отвечает за соединение, в то время как PON за регистрацию в сети провайдера.

Рассмотрим возможные варианты индикации:

  • Индикаторы LOS и PON выключены – нет подключения к OLT, оптический кабель не подключен к разъёму или в кабеле нет сигнала.
  • PON быстро мигает, LOS выключен – роутер пытается установить соединение с оборудованием провайдера.
  • PON горит непрерывно, LOS выключен – соединение с провайдером установлено.
  • Оба индикатора часто мигают – не удалось пройти идентификацию на OLT, неправильная привязка роутера по технологии GPON. Для решения проблемы следует обратиться к провайдеру.
  • PON быстро мигает, LOS мигает медленно – недостаточная мощность сигнала в кабеле.
  • Оба индикатора медленно мигают – аппаратная неисправность.

Проблемы и их решение

О проблеме с подключением сигнализирует красный цвет индикатора. За соединение с провайдером отвечает индикатор LOS. Если на роутере горит красная лампочка LOS или мигает красным, значит имеются проблемы с интернетом. Интернет и телефония при этом не работают.

Если PON мигает красным светом, это означает то же самое – нет подключения к интернету.

Можно попробовать решить эту проблему следующим образом:

  1. Для начала необходимо проверить целостность оптического кабеля, ведущего от роутера к розетке. Он может переломиться, если вы его неудачно согнули или двигали мебель и придавили его. Также кабель может быть повреждён домашними животными.
  2. Если с кабелем всё в порядке, проверьте, плотно ли сидит штекер в разъёме роутера. Он должен держаться жёстко, не болтаться. Отсоедините и снова присоедините кабель.
  3. Если после этих манипуляций проблема не исчезла, возможно, на штекер попала пыль. Это может случиться, если вы переносили устройство с места на место и кабель некоторое время оставался неподключенным. Вытащите штекер из роутера и протрите его вначале сухой салфеткой. Если не удается убрать загрязнение, то спиртовой салфеткой. После этого снова подключите кабель и проверьте, работает ли интернет.

Если индикатор продолжает мигать красным, значит это проблема на линии или на оборудовании провайдера.

В связи с этим при работе с оптоволоконными кабелями надо обратить внимание на следующее:

  • Избегайте повреждений и изломов кабелей. Не придавливайте его.
  • Когда вытащили штекер, закройте его специальным защитным колпачком. Эти колпачки должны храниться в герметичном контейнере, что бы на них не попала пыль.

Таким образом, индикаторы LOS и PON позволяют пользователю узнать, что в данный момент происходит с ONT-роутером и выявить проблемы с подключением. Пользователь самостоятельно может попытаться эти проблемы устранить, в случае, если сбой подключения произошёл из-за неполадок на его стороне. В случае, если проблема возникла на стороне провайдера, для её решения потребуется обратиться в службу техподдержки.

Источник

Что делать, если на роутере горит красная лампочка

Если вы обзавелись скоростным Интернетом, то, скорее всего, он работает по стандарту GPON. Что это за технология, мы расскажем ниже, а сейчас скажем только одно — почему на роутере горит красная лампочка «Интернет». Об этом сигнализирует кнопка «ЛОС». Она может и не гореть постоянно, а только мигать, но суть остается та же. Главный вопрос — что делать и можно ли эту проблему решить своими силами.

Технология GPON

Разберемся что это такое.

Некоторые уже и не помнят, что раньше Интернет получали по обычным медным телефонным проводам. Этой скорости катастрофически не хватало, да и само соединение частенько разрывалось. Но люди пользовались.

А время шло, и появилась технология передачи информации с помощью света — по волоконно-оптическим линиям связи. Теперь те же провайдеры, которые раздавали Интернет по медным проводкам, стали их заменять на оптоволокно.

Этот переход дал существенный прирост в скорости соединения — с 58 кбит/сек до 1 Гбит/с. Как видим, разница весьма ощутимая. Появилась возможность по одному каналу подключиться через GPON одновременно к нескольким услугам от одного провайдера:

Причем эти услуги можно применять все сразу: и просмотр каналов ТВ в HD-качестве, и загружая фильмы большого размера из сети Интернет. И качество, и скорость останутся прежними, даже если в этом случае будет подключено несколько устройств одновременно.

Такие высокие характеристики достигаются за счет того, что на участке АТС–потребитель отсутствуют разного рода коммутаторы и переключатели, которые необходимо периодически настраивать. Поэтому сети на оптике дешевле при обслуживании и, как следствие, значительно надежнее.

Да и не забудем, что заявленная провайдером скорость в 1 Гбит/с — это не скорость Интернета потребителя, а общая пропускная возможность сети! Но потребитель вполне реально может рассчитывать и пользоваться скоростью до 500 Мбит/с. Хотя и тут не все так однозначно. Большое влияние оказывает сам роутер, вернее его мощность.

  • Защита сети от помех.
  • Приборы, раздающие сеть Wi-Fi в соседних квартирах, как и радиотелефоны не влияют на передачу данных для вашего интернет-соединения. И если это не так, то значит есть повод задуматься: почему на роутере горит красная лампочка.
  • Это сети пассивного типа. От АТС до абонента нет устройств, которые способны сломаться.
  • Роутер, как правило, идет в комплекте с устройством сети Интернет в квартире. Его нельзя выбрать. Он не продается в розничных магазинах, а заменить другим модемом невозможно.
  • Оптокабель легко сломать. Уже при монтаже кабельной линии заранее выбирается место, где будет постоянно размещен роутер.
  • Сам кабель потом удлинить практически невозможно. Это и сложно и ощутимо дорого.
  • Для роутера должна быть рядом розетка на 220 В.

Красного цвета индикатор «Интернет»

Не всегда, когда на роутере Ростелеком начинает загораться красная лампочка — признак того, что устройство поломалось. Бывают случаи, что сам контактный кабель перегрызли мыши или он может быть переломлен на промежутке от ввода его в дом и до модема. Если на основном оптическом кабеле повреждений не замечено, то случается, что сам штекер (SC-разъем) или разболтался, или сидит в разъеме неплотно. Его необходимо посадить плотно.

Итак, рассмотрим наши действия.

Посмотрите, этот индикатор как обозначен на панели. Это определит будущие шаги и что делать дальше. У разных моделей значок может быть подписан по-разному:

О чем это говорит? Вероятней всего, обнаружилась проблема с авторизацией, и пропало соединение с провайдером. Чтобы это исправить, необходимо выполнить следующие действия:

  1. Первый шаг — перезагрузить устройство.
  2. Если не помогло, и лампа моргает, то звоним провайдеру и интересуемся — не ведутся ли работы на линии.
  3. Если у оператора Интернета все в порядке, то проверяем настройки роутера.
  4. Открываем на компьютере абсолютно любой браузер и в поисковой строке забиваем IP роутера.
  5. Выскочит окно авторизации. Если роутер раньше не перенастраивали, то по умолчанию, скорее всего, будет логин и пароль «admin»/«admin».
  6. Теперь проверяем, совпадают ли текущие настройки с теми, которые прописаны в договоре с поставщиком Интернета. Если нет, то меняем настройки.
  7. Крайняя мера — сбросить параметры роутера до заводских настроек, перенастроить заново.

Это помогает на большинстве маршрутизаторов семейства TP-Link, NetGear и TrendNET.

Может случиться так, что пользователь сам по каким-то причинам вынул патч-корд и потом подключил опять, а индикатор горит красным цветом. Это может произойти при перемещении устройства в помещении, и красная лампочка на роутере теперь постоянно горит. Как вариант — сам контакт может загрязниться, например, запылиться. Поможет протирка контактов чистейшим медицинским спиртом.

Почему загорелась красная лампочка «LOS» на роутере

На современных высокоскоростных роутерах может случиться ситуация, когда индикатор, означающий соединение «LOS», горит красным цветом. Такое обстоятельство — обычное дело для подключений по протоколу GPON. Сеть скоростная и требует контроля со стороны пользователя.

В нормальном состоянии светодиод в принципе не горит и светиться не должен. Если у роутера от Ростелеком горит красная лампочка или мигает, то это говорит о проблеме с переподключением или у вас дома, или со стороны провайдера. Кстати, на некоторых роутерах индикатора «LOS» нет в принципе. Его функцию берет на себя другой индикатор — «PON». Так что значение типа надписи не важно. Главное, чтобы они не горели. Но об этом индикаторе речь пойдет ниже, а пока вот ваши шаги для устранения проблемы:

  1. Необходимо проверить состояние кабеля: нет ли видимых разрывов, перегибов и разрушений изоляции. Если это так, то кабель придется заменить и защитить его от домашних животных.
  2. Провод в порядке, но красный светодиод «LOS» на роутере все еще мигает красным. Следует внимательно проверить все соединения и разъемы от входа кабеля в дом до маршрутизатора. Сам роутер обязательно закрепить в неподвижном положении.
  3. Переподключите кабель.
  4. Как вариант можно поменять сам штекер. Причина того, что загорелся индикатор, может крыться в нем. Пригласите мастера, он может поменять насадку на кабель.
  5. Штекер может просто окислиться. Надо его иногда чистить спиртовой салфеткой.

Причины появления красной лампочки «PON»

Еще одна распространенная неполадка — на модеме горит красная лампочка «PON».

Можно сказать, что это дублер индикатора «LOS», включается при активации GPON-подключения. Такое происходит при регистрации интернет-провайдера.

В основном причина того, почему на модеме высвечивается ошибка, означает наличие проблем с сетевым подключением.

Если на роутере теперь горит красная лампочка «PON», то этому есть несколько объяснений:

  • «PON» на роутере мигает и «LOS» отключено. Это говорит о том, что устройство пытается восстановить связь с провайдером.
  • Если отключились сразу оба индикатора и «ПОН», и «ЛОС», то это значит, что подсоединение к OLT пропало. Скорее всего, нет качественного соединения самого оптического кабеля с роутером.
  • Если «PON» загорится красным и мигающим очень быстро, а индикатор «LOS» медленно, значит мощность сигнала недостаточна.
  • «PON» на роутере постоянно светится, и «LOS» не горит — подключение есть.
  • Оранжевая лампочка на обоих индикаторах мигает. Из чего следует, что не пройден процесс идентификации, и в привязке модема по GPON-технологии произошла фатальная ошибка.
  • Медленно мигающий светодиод на обоих индикаторах означает неисправность маршрутизатора.

Все дальнейшие движения необходимо предпринимать с учетом того, какие сигналы подают индикаторы. Если на модеме горит красная лампочка, то не помешает проверить целостность кабельного соединения и корректность подключения.

Слетела прошивка роутера

Причина того, что на роутере горит оранжевая лампочка светодиода:

  • проблемы с электропитанием;
  • означает, что слетела прошивка в результате аппаратного сбоя.

Что делать в этих ситуациях? Существуют несколько способов решения этой проблемы:

  • Подключить маршрутизатор к другой розетке.
  • Заменить блок питания аналогичным.

Вообще проблемы с электропитанием характерны для модемов и роутеров марки ТП-Линк.

В случае, если у маршрутизаторов слетает заводская прошивка, как правило, остается один выход — выбросить мертвое устройство и купить новое.

Заключение

Справедливости ради надо упомянуть, что современные устройства для Интернета снабжены возможностью исправить ситуацию, когда загорается оранжевая лампочка питания. Или сервисный центр, или сам пользователь может устранить проблему с горящим индикатором, восстановив микропрограмму, используя специальные программные утилиты. Этими возможностями обладают такие широко известные бренды, как D-Link или Zyxel.

Видео по теме

Источник

  • Сети xPON

  • APON, BPON и GPON

  • Делители (сплиттеры) FTB и PLC

  • Топология сетей GPON

  • Измерение параметров сетей PON

  • Монтаж сетей PON

    • Сельский PON

    • Подбор оптических дроп муфт для строительства PON

  • Проектирование сетей PON и GPON

    • Конфигуратор PON в частном секторе

  • Построение сети GPON после получения проекта

В зависимости от условий использования различают несколько конфигураций FTTx:

  • FTTB – Fiber To The Building (прокладка ОВ до здания);
  • FTTH – Fiber To The Home (прокладка ОВ до квартиры).

Рассмотрим технологию FTTH. Технология подразумевает прокладку ОВ непосредственно до квартиры или частного дома абонента. Существуют два варианта для организации таких сетей: на базе PON и на базе Ethernet. Второй вариант не стал массовым из-за его недостатков: малая возможность масштабирования такой сети и рост емкости оптических кабелей сверх разумных пределов.

Именно сети FTTH/PON получили широкое распространение и на сегодняшний день активно развиваются.

Сети xPON

PON (от англ. Passive Optical Network) — пассивная оптическая сеть. Это распределительная сеть с пассивными оптическими делителями (сплиттерами), которые не требуют дополнительного обслуживания и какого-либо питания. Такая сеть имеет древовидную структуру, имеет возможность наращивания точек подключения в зависимости от будущих или уже подключенных абонентов.

Для передачи и приема информации используется одно ОВ (рис 1.). Прямой поток от центрального узла (Optical Line Terminal — OLT) к абонентским узлам (Optical Network Terminal — ONT) распространяется на длине волны λ=1490 нм. Обратный поток от ONT распространяется на длине волны λ=1310 нм.

На один порт OLT, то есть на 1 магистральное ОВ возможно подключить до 128 абонентов (ONT).  При разъединении одного, либо нескольких ONT, это не повлияет на работу остальных абонентских узлов, так как все ONT — терминальные, и работают вне зависимости друг от друга.

Архитектура сети PON

Рис 1. Архитектура сети PON

APON, BPON и GPON

Первые стандарты семейства PON (APON, BPON) имели скорости передачи 155­­–622 Мб/с. Наиболее распространенным стандартом этой технологии стал ITU-T G.984.x, или GPON — Gigabit PON. Скорость передачи сети выросла и составила: downstream — 2488,32 Мб/с, upstream — 1 244,16 Мб/с. Стандарт xPON эволюционирует и сегодня — см. рис. 2:

Сети GPON

Рис 2. Сети xPON

Делители (сплиттеры) FTB и PLC

По типу изготовления сплиттеров (от англ. split — разделять) различают два основных вида: плоские (планарные) и сплавные.

Сплиттер типа PLC (Planar Lightwave Circuit) — плоский (планарный) волноводный делитель. Используется для равномерного разделения/объединения световых лучей (мод). Максимальный коэффициент разделения до 1:64.

Сплиттер типа FBT (Fused Biconical Taper) — сплавной биконический разветвитель. Основан на традиционной технологии сварки ОВ. Коэффициенты разветвления таких сплиттеров могут быть настроены, в отличие от PLC делителей. Коэффициент разделения — 1:2.

Топология сетей GPON

Топология сети — это геометрическая форма и физическое расположение оборудования по отношению друг к другу. Существует несколько различных топологий:

Топология сети GPON «Дерево»

Схема GPON

Рис. 3. Топология «Дерево»

На рис. 3 представлен тип топологии «Дерево». После OLT размещается первый сплиттер, который входом подключается непосредственно к OLT, а выходы к оптическому кабелю, это и есть «ствол» дерева. По востребованности «ствол» отрезается: от него ответвляют одно ОВ, из которого начинает расти «ветвь». К «ветви» подключается второй сплиттер, к которому подсоединяются абоненты.

Следующая топология «Звезда» (рис. 4) – классика построения GPON сетей. Отличие от «Дерева» к выходам первого делителя (сплиттера) сразу подключаются абоненты.

Топология GPON «Звезда»

Схема сети GPON

Рис. 4. Топология «Звезда»

Достоинства топологии «Звезда» выявляются только в случае, когда требуется обеспечить одновременный доступ к инфраструктуре нескольким провайдерам. В других случаях практичнее применять «Дерево» или «Шину».

Топология сети GPON «Шина»

Рис. 5. Топология «Шина»

Топология «Шина» организуется на одном ОВ с использованием каскада сплавных сплиттеров (FBT) с процентным соотношением мощности выходных сигналов. Вход первого сплиттера подключается к OLT, а его выход с меньшим затуханием соединяется с магистралью, к выходу с большим затуханием — абоненты. Есть возможность к выходу сплиттера с большим затуханием подключить вход PLC, в данном случае шина будет комбинированной с различными сплиттерами PLC, FBT. «Шинная» топология используется в основном в небольших сетях сельских провайдеров.

Измерение параметров сетей PON

На этапе строительства сети измерения очень важны. Если от центрального узла (OLT) к абоненту (ONT) придёт крайне низкий уровень сигнала, то терминал будет работать с ошибками, либо вовсе не заработает. Для проведения корректных измерений необходимы: оптический рефлектометр (OTDR) и связка источник оптического излучения и измеритель оптической мощности. Вся сеть PON условно делится на два участка. Первый измеряется оптическим рефлектометром, второй участок от распределительного шкафа до абонентского кросса — связкой источник оптического излучения и измеритель оптической мощности. Деление происходит из-за сплиттеров и коротких расстояний на втором условном участке.

В измерениях, на уже работающей сети, при её эксплуатации для поиска повреждений отличным помощником будет оптический рефлектометр с оптическим модулем, работающим на длине волны λ=1625, 1650 нм с фильтром. Это даёт возможность поиска места обрыва ОВ без отключения потока с OLT. В этом случае измерения производятся со стороны абонентского узла (ONT).

Отличным помощником при измерениях может стать курс Учебного центра ВОЛС.Эксперт по измерениям параметров сетей PON как в рамках строительства, так и для эксплуатации уже построенной сети.

Смотрите обзоры рефлектометров на канале ВОЛС.Эксперт в Ютубе

Монтаж сетей PON

Неотъемлемая часть, от которой зависит дальнейшая работоспособность построенной сети PON. Главное правильно производить все работы по монтажу оптических муфт, оптических кроссов и других комплектующих. Соблюдать необходимые требования от производителей оптического кабеля: радиусы изгиба, растягивающие нагрузки (если дело касается подвеса), температура монтажа и так далее.

Чтобы подробнее ознакомиться с правильной технологией монтажа кабеля и муфт, читайте наши материалы:

  1. Разделка оптического кабеля.
  2. Монтаж оптического кросса.
  3. Монтаж оптической муфты.

Ниже рассмотрим особенности монтажа сельского PON, так как именно там бывают подводные камни.

Сельский PON

Вариант прокладки сети PON

Рис. 6. Распространённый вариант прокладки распределительного кабеля (дроп-кабеля) и подключение абонентов

Что мы имеем в данном варианте, который используется на практике? Построенная ВОЛС, оптическая муфта расположена на опоре. К ней уже подключены действующие абоненты, новые абоненты «подтягиваются» к ранее установленной муфте и длины дроп-кабелей достигают 150–­­­­200 метров. За счёт того, что дроп-кабель становится длиннее, стоимость инсталляционных работ увеличивается.

Вариант прокладки PON

Рис. 7. Альтернативный вариант прокладки распределительного кабеля (дроп-кабеля) и подключение абонентов

В данном случае (рис.7) на этапе строительства на опорах монтируется кронштейны с запасом ОК для новых оптических муфт. По мере появления новых абонентов, на запасах устанавливаются оптические муфты. Новые абоненты не «привязаны» к ранее установленным муфтам, то есть нет необходимости подвешивать длинные участки распределительных кабелей. В этом варианте длины дроп-кабелей не превышают 50–75 метров.

Чтобы получить практические знания в строительстве и эксплуатации сетей PON, записывайтесь на курс монтаж и измерения сетей ШПД/PON.

Подбор оптических дроп муфт для строительства PON

Cделать правильный выбор во всем разнообразии оптических муфт, применяемых для строительства PON сетей в малоэтажном (частном) секторе, поможет наш обзорный материал по дроп муфтам.

Также смотрите видеообзор оптических муфт для построения PON сетей в частном секторе:

Проектирование сетей PON и GPON

Любое строительство ВОЛС начинается с грамотно составленного проекта. Сначала сбор исходных данных: карта района с адресным планом всех жилых домов, схем, чертежей существующей кабельной канализации, опор связи, ЛЭП. Далее происходит анализ всех полученных данных и представляется концепция будущего проекта. Определяется: топология сети, выбор места установки оптических муфт, расчёт необходимой ёмкости ОК, расчёт оптического бюджета, делители (сплиттеры), их коэффициент разделения. На последнем этапе, разрабатывается проектная документация: структурная схема сети, трассировка ОК на местности, схемы соединения ОВ в оптических кроссах и муфтах и так далее.

Самый ответственный момент в проектировании PON/GPON сетей — расчёт оптического бюджета потерь. Как этот расчет производить, читайте в соответствующем материале.

Конфигуратор PON в частном секторе

Программа адресована операторам связи, местным провайдерам, всем интересующимся темой сельских широкополосных сетей абонентского доступа. Также конфигуратор будет полезен тем, кто планирует, проектирует и строит загородные сети FTTH (PON).

С помощью нашего программного продукта можно, работая по веб-карте, без ошибок построить схему, составить и сохранить полную спецификацию материалов, схему и чертежи.

Программа позволяет:

  • Найти населённый пункт по названию или глобальным координатам;
  • Нанести метки объектов инфраструктуры и подключаемых абонентов;
  • Автоматически или вручную установить распределительные шкафы и муфты;
  • Автоматически или вручную проложить магистральные, распределительные и абонентские кабельные линии;
  • Сохранить созданную конфигурацию на компьютере или на сервере ВОЛС-Эксперт;
  • Составить и сохранить полную спецификацию/смету необходимых материалов с актуальными ценами. Спецификация содержит количества линейных кабелей, муфт, шкафов, абонентских дроп-кабелей, подвесной арматуры. В смете так же указаны цены;
  • По сформированной конфигурации можно сохранить чертеж в виде растрового рисунка или в CAD-совместимом формате *.dxf. В дальнейшем чертеж можно использовать как основу на стадии эскизного и рабочего проектирования;
  • Алгоритм программы не только значительно упрощает создание чертежа и спецификации, но и исключает ошибки из-за «человеческого фактора».

Рабочее окно программы использует интерфейс веб-карты:

Рис. 8. Рабочее окно программы

В окне подсказок на правой панели можно посмотреть необходимое на текущем шаге действие и сразу же выполнить его в рабочем окне:

Рис. 9. Окна подсказок

Для поиска населенного пункта используется встроенный инструмент веб-карт.

В меню проектных настроек можно управлять запасом волокон в кабеле, запасами кабеля на монтаж и прокладку и т. п.:

Рис. 10. Меню проектных настроек

Метки абонентов и узлов инфраструктуры расставляются на карте вручную или автоматически с использованием соответствующих инструментов левой панели.

Рис. 11. Рабочее окно программы

После группирования абонентов, т. е. выделения зон питания распредустройств первого и второго каскадов, автоматически или вручную прокладываются абонентские, распределительные и магистральные кабели:

Рис. 12. Рабочее окно программы

Программа автоматически подбирает необходимый перечень комплектующих.

При необходимости можно изменить выбор программы в «большую» сторону»:

Рис. 13. Рабочее окно программы

Смета (спецификация) формируется раздельно и независимо для магистрального распределительного и абонентского участков сети:

Рис. 14. Параметры формирования сметы

Сохранение чертежа возможно как в формате растровой графики, так и в CAD-совместимом формате DXF:

Рис. 15. Выбор формата сохранения

В DXF-сохранении группы объектов (абоненты, кабели, муфты, опоры, колодцы и т. д.) разносятся по разным слоям.

Полностью возможности программы и их использование описаны в подробной инструкции.

Построение сети GPON после получения проекта

Построение GPON сети мало отличимо от строительства других ВОЛС. Здесь стоит подчеркнуть, что на первом этапе строится именно опорная часть сети, к которой в дальнейшем подключаются абоненты. Первый этап полностью строится и сдается заказчику. Второй этап выполняет сам заказчик либо также его подрядчик. Далее проводятся инсталляционные работы.

Ознакомьтесь с нашим материалом про этапы стрительства ВОЛС.

Заключение

При построении GPON сети главное минимизировать суммарные потери, на всех этапах строительства. Существует некая вероятность внести излишнее затухание (прокладка ОК без соблюдения норм и правил, неправильный монтаж ОК и так далее) и в дальнейшем построенная ВОЛС будет работать с ошибками либо вообще не заработает.

Наш учебный центр проводит различные курсы по монтажу и измерениям, в том числе и по сетям PON.

Понравилась статья? Поделить с друзьями:
  • Укажите случаи лексической несочетаемости допустить ошибку допустить грубость
  • Укажи ошибки допущенные при перечислении героев одного произведения
  • Укажите сложное предложение не содержащее ошибки
  • Укажи какие ошибки называют речевыми
  • Укажите противоположное следующему ошибка объективный
