Ваз 21214 ошибка датчика распредвала

Датчик положения распредвала автомобиля Нива 21214

Для того чтобы зафиксировать угловое положение вала, используется датчик распредвала Нива 21214. Также можно услышать другое название устройства — датчик фаз, либо сокращенную аббревиатуру ДПРВ. Он передает полученную информацию на электронный блок управления автомобиля. Благодаря полученной информации, электронный блок управления правильно распределяет подачу топлива и настраивает зажигание в каждом цилиндре в определенные моменты времени.

На самом распредвале используется рэпер, который выглядит как зуб, состоящий из металла. Когда вал начинает вращаться, то он отвечает за изменения магнитных полей с помощью датчика положения в распределительном вале. Датчик записывает информацию об изменениях магнитных полей и переводит ее в электрический сигнал. Электрический сигнал передается на электронный блок управления автомобиля. ДПРВ производит фиксирование информации только в верхней мертвой точке одного цилиндра. На дизельных двигателях происходит фиксация информации обо всех цилиндрах, поскольку на каждый цилиндр устанавливается отдельный рэпер.

Если датчик распредвала на Ниве приходит в неработоспособное состояние, то электронный блок управления может получать неверные данные, либо не получать данные о состоянии. Из-за этого автомобиль может плохо разгоняться, слабо ехать при подъеме в гору или же в нагруженном состоянии. Также из-за неправильных показаний может существенно увеличиться расход топлива в несколько раз, что будет сразу же заметно.

Диагностика

При поломке ДПРВ, необходимо как можно быстрее произвести его диагностику. Основные причины, которые указывают на поломку датчика распредвала:

• Загорается чек на автомобиле. В таком случае необходимо сразу же проверить автомобиль с помощью электронного сканера для чтения ошибок;
• При эксплуатации автомобиля плавают обороты, как на холостом ходу, так и в движении;
• Плохо запускается автомобиль, независимо прогрет двигатель или нет. Стартер крутит гораздо дольше обычного;
• Если нажать педаль газа «в пол», то автомобиль не разгоняется сразу же, а только через несколько секунд. Причем разгон существенно слабый;
• Машина глохнет, как только перестаешь нажимать на педаль газа;
• Увеличивается расход, причем достаточно сильно и может быть увеличен в 10 раз.

Прежде чем приступать к замене ДПРВ, стоит произвести его диагностику. Для этого сначала осматривают проводку, потому что датчик приходит в негодность достаточно редко, а проводка может износиться за время эксплуатации автомобиля. В большинстве случаев не работает соединение, с помощью которого подключается датчик.

Замена

Местоположение датчика распредвала находится недалеко от воздушного фильтра рядом с ГБЦ. На автомобилях ВАЗ он располагается около первого цилиндра.

Для снятия датчика необходимо отсоединить фиксирующую фишку и открутить болт ключом на 10. Также при снятии может быть повреждено уплотнительное кольцо, в таком случае его необходимо заменить и обработать новое кольцо с помощью автомобильного масла. Только после этого производится установка датчика обратно.

Ремонтировать датчик распредвала семейства ВАЗ не имеет особого смысла, поскольку его стоимость в пределах 350 рублей и легче будет приобрести новый и произвести замену. Но оживить старый ДПРВ можно попробовать путем зачистки контактов на фиксирующей фишке. Если проблема не решена, то лучше купить новый. Также некоторые водители меняют датчики распредвала раз в несколько месяцев, что определенно является слишком частой заменой. В таком случае рекомендуется проверить электрику в автомобиле.

Видео по теме

Источник

Как проверить датчик распредвала ваз 21214 признаки неисправности

Как проверить и заменить датчик распредвала в автомобиле?

Все современные авто оснащены такой нужной деталью, как датчик распредвала. Его главной задачей является подача команды для того, чтоб состоялся впрыск топлива в цилиндры. Если датчик неисправен, обязательно нужно определить причину поломки и заменить его.

Что такое датчик распредвала, принцип действия ДПРВ

Чтобы разобраться в работе и принципе действия устройства, нужно знать где находится датчик распредвала. Датчик расположен со стороны шкивов помпы и гидроусилителя. Ось датчика всегда соответствует направлению оси распредвала.

Датчик распредвала — это устройство, которое обеспечивает нормальную работу двигателя машины. Он определяет угловое положение механизма газораспределения, в отношении с положением коленного вала. После этого, информация с датчика идет в систему управления двигателем для управления впрыском топлива.

Чтобы ответить на вопрос : «для чего нужен датчик распредвала?» Нужно разобраться в принципе его работы. В самом датчике расположен магнит, который создает специальное магнитное поле. Репер (штырь или металлический зубчик), который располагается на задающем диске. Он замыкает магнитный зазор и происходят изменения в магнитном поле.

Блок управления двигателем, получив сигнал от датчика, получает данные о положении поршня первого цилиндра. После этого, система управления задает впрыск топлива и зажигание топливной смеси, согласно порядку работы цилиндров двигателя.

Важно! Если вы заметили, что датчик положения распределительного вала вышел из строя нужно как можно быстрее его заменить для уменьшения расхода топлива и нормальной работы автомобиля.

От чего зависит работоспособность ДПРВ

Работоспособность ДПРВ зависит от температурного режима. Перегрев выведет его из строя. Датчик не будет работать если вышли из строя провода по которым он передает и получает сигнал, сломался репер. Немаловажную роль играют повреждения или загрязнения самого датчика. Так же, при тяжелых условиях эксплуатация авто (езда по бездорожью, перевозка грузов) датчик может сместится или еще хуже, произойдет короткое замыкание. Для того, чтоб устранить поломку датчика в самый неподходящий момент, проводите его диагностику и меняйте через 4-5 лет.

Основные неисправности датчика и их причины

Основные признаки неисправности датчика распредвала:

• загорается сигнал «check engine» и ухудшается динамика при езде;
• самостоятельно увеличивается или уменьшается число оборотов;
• на холостых оборотах нестабильно работает прогретый мотор;
• при динамических нагрузках происходит детонация в силовой установке;
• больший расход топлива;
• не запускается двигатель.

Если вы заметили такие симптомы, проверьте как работает датчик распредвала. Возможно, он вышел из строя и требует замены. Причинами неисправности датчика могут быть: выход из строя диска с реперами, смещение установки ДПРВ, короткое замыкание внутри устройства, перегрев мотора.

Как проверить датчик распредвала

Перед тем как проверить датчик распредвала тестером нужно провести визуальный осмотр корпуса датчика и зубчатый ротор на повреждение или наличие металлической стружки. Это так же может быть причиной его неисправности.

Важно! Обязательно перед началом проверки отключите зажигание. После этого, начинайте отсоединение проводов от устройства.

Инструмент для диагностики

Для проверки датчика распределительного вала вам понадобятся: мультиметр/тестер, плоскогубцы и отвертка. Мультиметр/тестер покажет вам провести детальную проверку устройства. Он покажет в чем именно неисправность в самом датчике или проводке.

Схема проверки

Перед началом диагностики датчика изучите разъем на котором должны быть: плюсовой, минусовой контакты и контакт для передачи сигналов.

1. Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя. Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

2. После этого, проведите замер напряжения на массе датчика аналогичным способом. Напряжение должно быть нулевым.

3. Подключите плюсовой и минусовой провода датчика распредвала. Средний контакт подключите через тестер. Таким образом, один провод мультиметра подключаем к сигнальному выводу нашего датчика, другой нужно запитать на вход в систему управления.

4. После этого, прокрутите двигатель стартером. Если датчик рабочий, он покажет напряжение от 0,4 до 5 вольт. Если значения будут другими, датчик следует заменить.

Если после проверки вы нашли причину поломки в самом датчике, не тяни с его заменой. Без него двигатель будет работать, но в аварийном режиме и расход топлива увеличится в разы, так как топливо теперь подается на все цилиндры одновременно.

Как заменить датчик распредвала

Если вы удостоверились, что датчик распредвала сломан, обязательно замените его на новый. Замена датчика – задача несложная и сделать это вы сможете самостоятельно. Его следует менять через каждые 100 тыс км. даже если он еще работоспособен. Это связано с тем, что его «начинка» не переносит перегрева, а он постоянно работает со сменой температурного режима. Перед покупкой нового датчика обратите внимание на рекомендации специалистов, используйте параметры, которые указаны производителем.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Датчик распредвала: признаки неисправности и замена :

Современный автомобиль оснащается множеством датчиков, которые призваны контролировать работу всех его систем, в частности силового агрегата. Таким образом, ЭСУ в нем обязательно работает в паре с такими устройствами. Исправность же такого следящего элемента, как датчик положения распредвала, является залогом стабильной работы двигателя. Поговорим подробнее о значимости этой детали, а также о том, как правильно произвести замену ДВРП.

Как он выглядит?

Сначала несколько слов о том, что же представляет собой датчик распредвала, или сокращенно — ДПРВ. Конструкция его очень простая: он состоит из магнита, облаченного в пластмассовый корпус. Датчик распредвала имеет соединение с системой распознавания, а импульсный сигнал передается посредством замыкания зубчика. В результате этого обеспечивается своевременный впрыск топлива и зажигание смеси.

Значимость датчика

Такое устройство устанавливается на все моторы с электронной системой подачи топлива. Оно не только считывает информацию. Без его правильной работы автомобиль не сможет двинуться с места (это касается более старых машин). Становится очевидным, насколько важна эта вроде бы практически незаметная деталь. Роль датчика нельзя недооценивать, ведь он посылает сигналы бортовому компьютеру о необходимости подачи и поджога топливной смеси. Благодаря взаимодействию ЭБУ и датчика момент искры на свечах зажигания и момент впрыска топлива на форсунках получается очень точным. Для каждого цилиндра, таким образом, открывается только одна форсунка.

Принцип работы устройства заключается в следующем: с помощью него контролируется положение кулачкового вала за определенный момент времени в соответствии с размещением коленвала. Сигнал поступает на бортовой компьютер, который, в свою очередь, управляет подачей топлива, выпуском отработанных газов, а также поджогом горючей смеси в камере двигателя на основе информации о положении цилиндров и состояния поршня. В случае неисправности датчика впрыск будет подаваться после каждого оборота не распредвала, а коленвала, который крутится в 2 раза быстрее.

Неполадки ДВРП

В чем же заключаются признаки выхода этого устройства из строя? Рассмотрим их более подробно:

• Прежде всего, это выражается в некотором превышении расхода топлива, которое происходит в результате того, что блок управления переводит газораспределительный механизм в резервный режим, а это означает, что топливо на все цилиндры начинает подаваться одновременно. Потребление горючего в современных бортовых системах отображается с помощью специального индикатора.
• Наблюдается увеличение рабочей температуры двигателя. Перегрев мотора чреват большими затратами на ремонт в случае его поломки.

Это два основных признака, наглядно свидетельствующих о неполадках в датчике. А вот диагностику этого устройства проводят с помощью осциллографа или же иного оборудования, предназначенного для этого.

Электроника в случае неисправности устройства может выдавать определенные коды, что, безусловно, облегчает обнаружение проблемы. В случае отказа датчика в современных авто возможно будет ехать в аварийном режиме, но при этом несколько возрастет расход топлива, а также снизится мощность двигателя.

Диагностика

Для того чтобы самостоятельно провести диагностику поломки, необходимо сначала определить месторасположение устройства. Датчик положения распредвала, как правило, находится там же, где цепь ГРМ. Он может иметь и нестандартное расположение. Для того чтобы облегчить его поиск, необходимо обратиться к книге по эксплуатации ТС. Например, в некоторых моделях авто может быть установлено не одно устройство, а несколько.

Неисправности датчика распредвала можно обнаружить и самостоятельно, без обращения в специализированные сервисы. Однако сложность этой процедуры зависит от марки автомобиля. Например, на отечественных машинах это будет сделать легче. Для этого нам понадобится вольтметр − измерительный прибор для определения напряжения в электрических цепях. Необходимо будет с помощью него проверить напряжение всей электроцепи, а также отдельных проводов, которые идут к датчику. Снимите сначала провода, затем поверните ключ зажигания, замкнув цепь. В случае если напряжения на контактах не будет, имеет место неполадка в электроцепи или на концах проводов. Если же напряжение присутствует, то производим следующие действия: один провод вольтметра киньте на сигнальный контакт ДПРВ, а другой − на его питание, затем прокрутите стартером. При отсутствии на приборе изменений замените датчик на новый, причина неполадок кроется именно в нем.

Следует отметить, что если в автомобиле установлен бензиновый двигатель, то действия по замене датчика, как правило, не вызовут никаких проблем. Однако если имеется дизельный агрегат или же блок управления распределением фаз, то в данном случае лучше всего будет обратиться к специалисту.

Также проверку можно сделать и с помощью мультиметра. Включаем его в режим вольтметра. Датчик, как правило, имеет три провода. Входное напряжение должно быть не менее 12 Вольт. Если быть точнее, то питание на контактах при замере должно показывать следующие значения: на первом – 12 В, на остальных – 0 В. От датчика отсоедините все провода, подсоедините к каналам выхода измерительного прибора. Нажмите режим «сопротивление», затем, воспользовавшись металлическим предметом, например, отверткой, поводите им вблизи от датчика. О неисправности последнего будет свидетельствовать тот факт, что цифры на показателе останутся неизменными.

Замена датчика распредвала

В случае неисправности ДПРВ необходимо обязательно произвести его замену, причем сделать это можно самостоятельно. Даже в том случае, если датчик работает правильно, специалисты рекомендуют менять его через 5 лет или же 100 000 км пробега. Но не всегда это означает, что датчик подлежит замене. Допустим, неполадки в нем происходят в результате загрязнения или же в том случае, если неверно установлен зазор. Тогда его необходимо сначала почистить. Если же и это не помогло, то следует установить новый датчик. Также нужно проверить контакты клеммной колодки. Если они окислены, то это может тоже стать причиной неисправности датчика.

Для того чтобы замена ДПРВ прошла успешно, требуется осциллограф, с помощью которого выявляется стабильность считывания датчиком данных на разных оборотах двигателя. Хороший признак, если прибор рисует ровные линии без пробелов. Сначала осмотрите датчик на предмет наличия повреждений, прозвоните электрическую цепь, для того чтобы убедиться в правильности коммутации разъемов и отсутствии обрывов. Откручиваем удерживающий винт, снимаем клемму с датчика и вынимаем его из гнезда. Необходимо при этом осмотреть зубья на диске распредвала на предмет их целостности.

Для обнуления ошибки необходимо сбросить массу с аккумулятора. Колодка с проводами отсоединяется от ДПРВ. При помощи ключа на 10 откручивается болт, который удерживает датчик. После того как вытащите устройство, необходимо намазать место стыка датчика с двигателем тонким слоем герметика. С помощью болта закрепите новый элемент на место. В случае необходимости очистите колодку с проводами и подключите ее к датчику. Проверьте состояние уплотнительного кольца и по необходимости произведите его замену. Заведите двигатель после того, как присоедините клемму аккумулятора.

Датчик распредвала ВАЗ по конструкции и электромагнитным характеристикам схож с тем, который устанавливается на иномарках. При замене его на автомобилях иностранного производства можно использовать ДПРВ российские, подходящие по размеру.

Заключение

Датчик распредвала является одним из ключевых узлов в современном авто. Если устройство перестает работать, впрыск происходит попарно-параллельный, а не фазированный. Без ДВРП усложнится запуск двигателя. Также его отсутствие скажется на расходе топлива. А в некоторых моделях и вовсе без датчика распредвала двигатель не заведется. Замену его можно произвести и самостоятельно, однако важно помнить о том, что для этого необходимо соблюдать определенные правила, которые мы рассмотрели в данной статье.

Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.
• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

За что отвечает датчик распредвала и его самостоятельная проверка

Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.

Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.

Рекомендуем также прочитать статью об устройстве датчика Холла. Из этой статьи вы узнаете о конструкции, принципах работы устройств и их применении на автомобилях.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распредвала на дизельном двигателе

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

• затрудненный пуск;
• неустойчивую работу двигателя;
• двигатель трясется, работает перебоями;
• возможно загорание «check» на панели приборов;

1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

Чтобы самому поверить датчик положения распредвала необходимо воспользоваться тестером/мультиметром. Обязательным условием перед проверкой является отключение зажигания. После можно начать отсоединение проводов от устройства. Зачастую проводка закреплена при помощи стандартных разъемов. Отключение производится посредством нажатия на специальный фиксатор-защелку колодки.

• Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
• Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
• Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
• После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
• Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Источник

И снова приветствую всех!
29 ноября было ровно 8 месяцев нашей дружбы с Нивахой.
Так вот она решила мне сделать не большой «подароЧЕК» =)
Вечер. Пришёл к ней, запускают двигатель, запустился, но как то долговато стартером крутил, обычно секунда, а тут как мне показалось 2-3 где то… Списал на то, что ветер дул ей в мордаху — думаю или масло сильнее заморозилось или стартер подзамёрз…
Погрелся 5 минут и в путь, выехал со двора, проехал метров 150 до светофора и встал на красном, жду, и вижу краем глаза, что что то лишнее на приборке появилось…

Полный размер

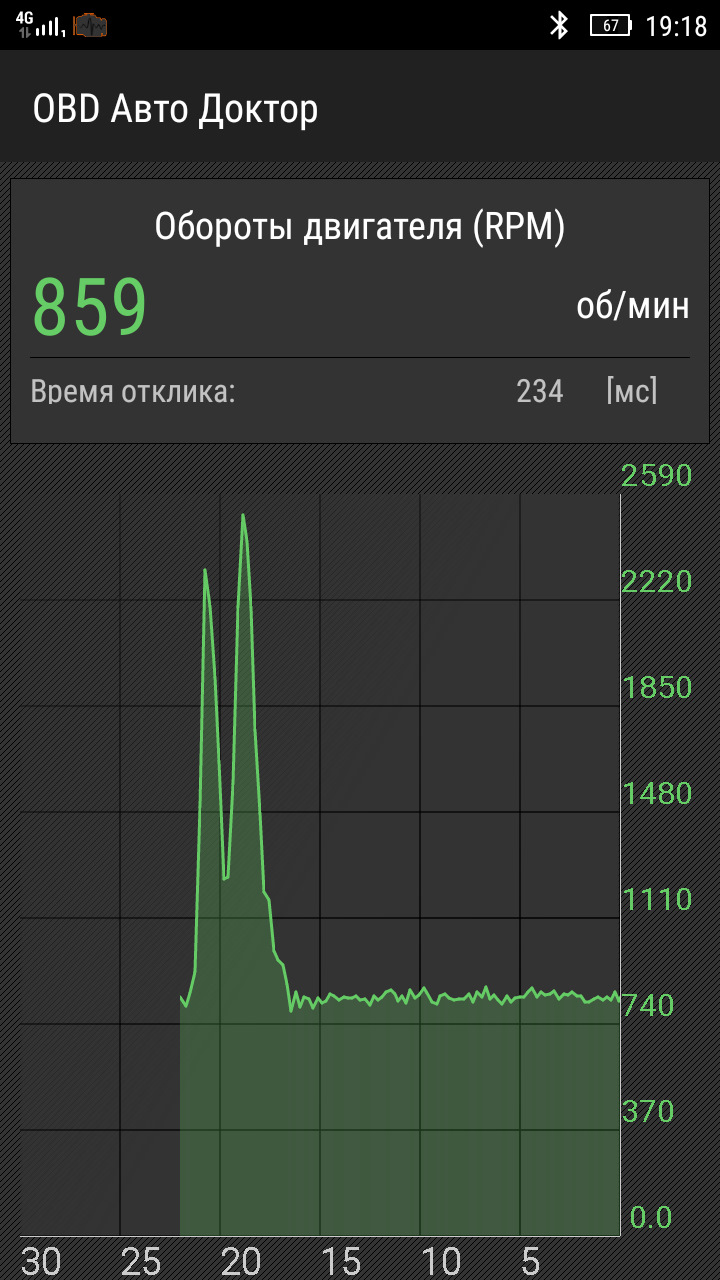

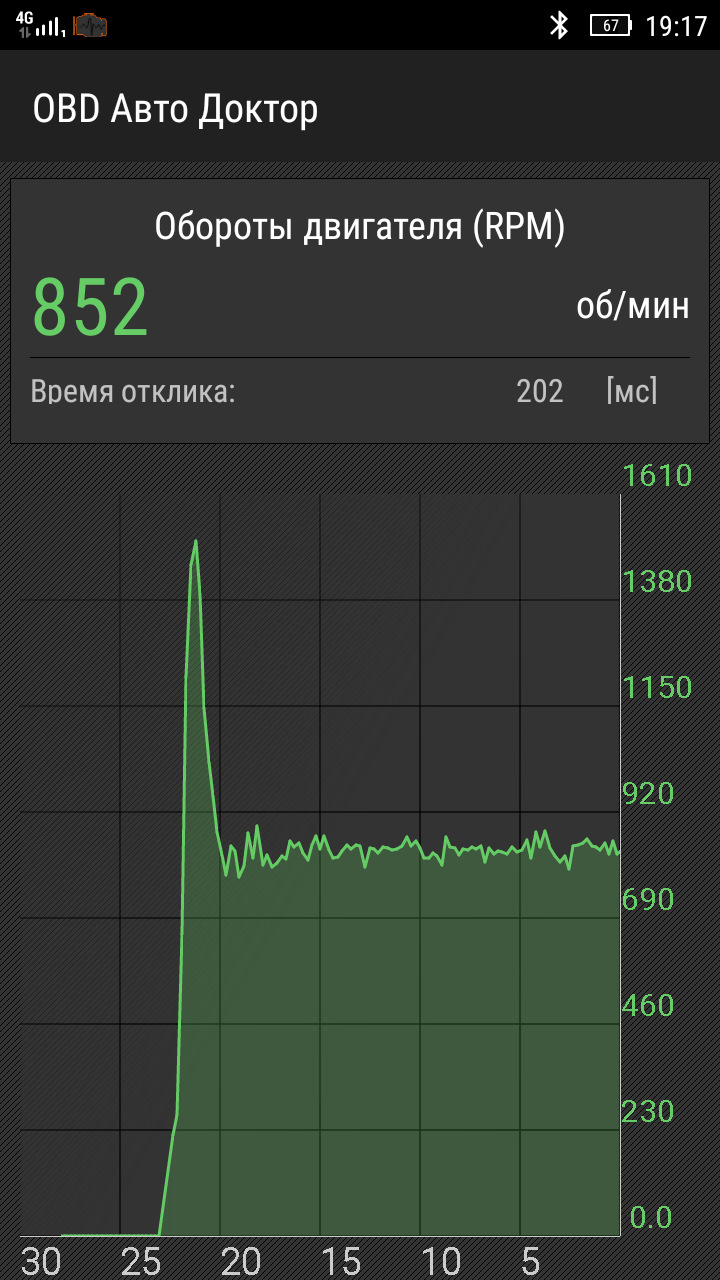

Ну в поведении машины сначала ничего не штатного замечено не было, но потом на очередном светофоре заметил какую то слегка мондражащую работу движка… Да и стрелка тахометра дёргалась чуть более нервно, чем обычно. Но троения не было. Поэтому решил ехать домой, так как спешил. Ну а если уж совсем припрёт — остановлюсь и буду думать как бы её побыстрее продать как быть дальше с этой бядой… Выехал значит на трассу, как обычно в левом ряду чешу — а на 4 и 5 передачах явно нет той прыти удалой, как будто подцепили прицеп гружённый моей СинеГлазке… Но я не сдавался и ехал так, ближе к Подольску прыть вернулась! Чек горит. В Подольске на светофоре смотрю — двиган работает штатно, стрелка тоже как всегда «почти ровно» показывает, ну думаю отлегло у машинке — но чек горит.

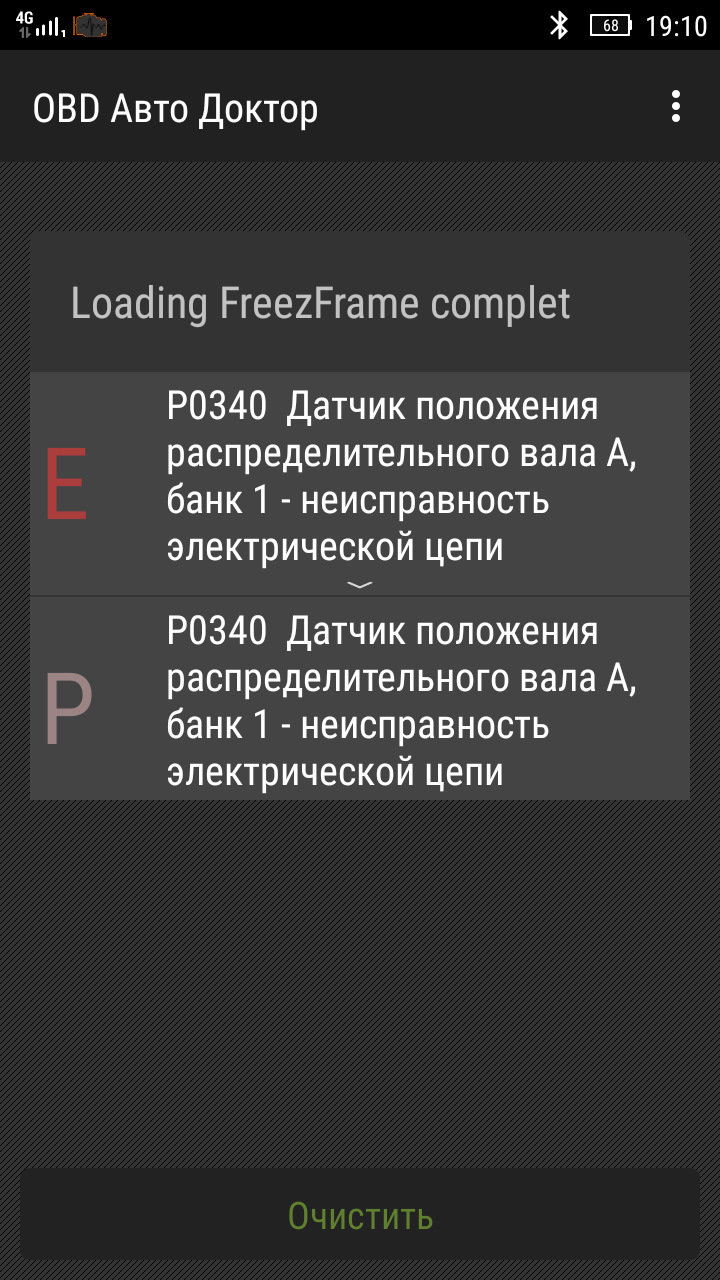

Приехал в родной двор, не глуша подцепил ОБДэшник (про него ТУТ), прогнал ошибки и увидел —

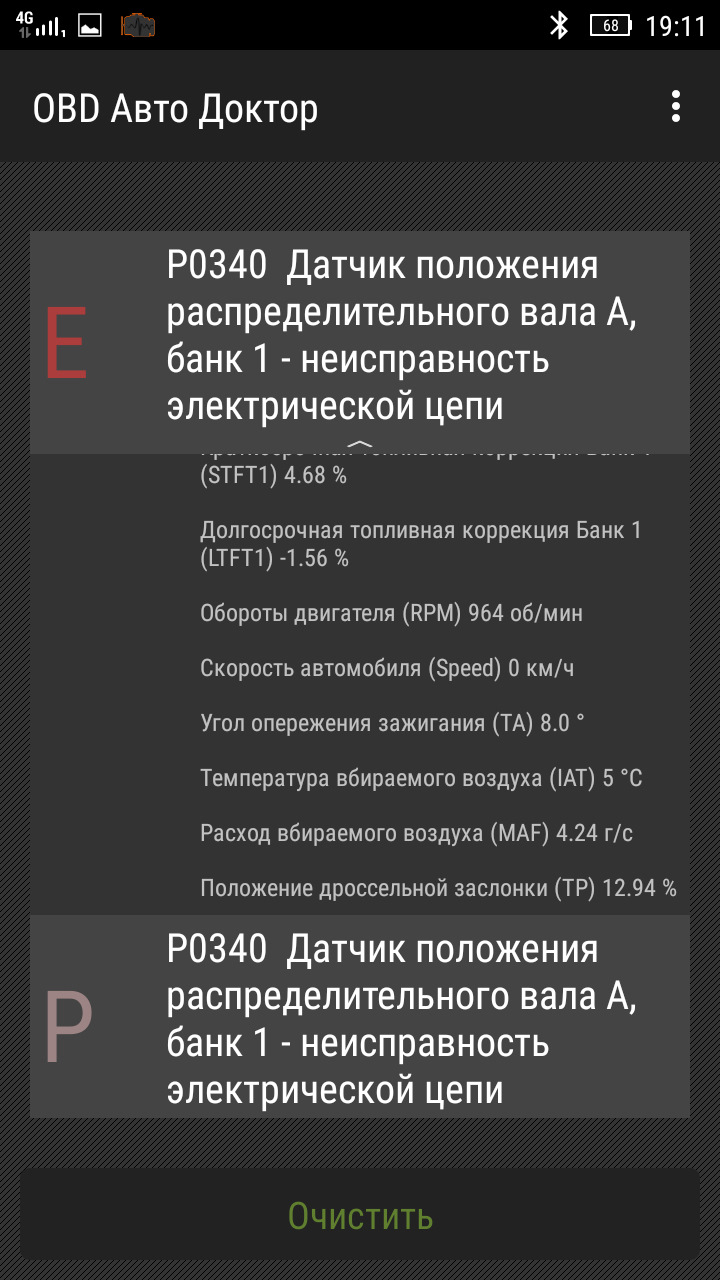

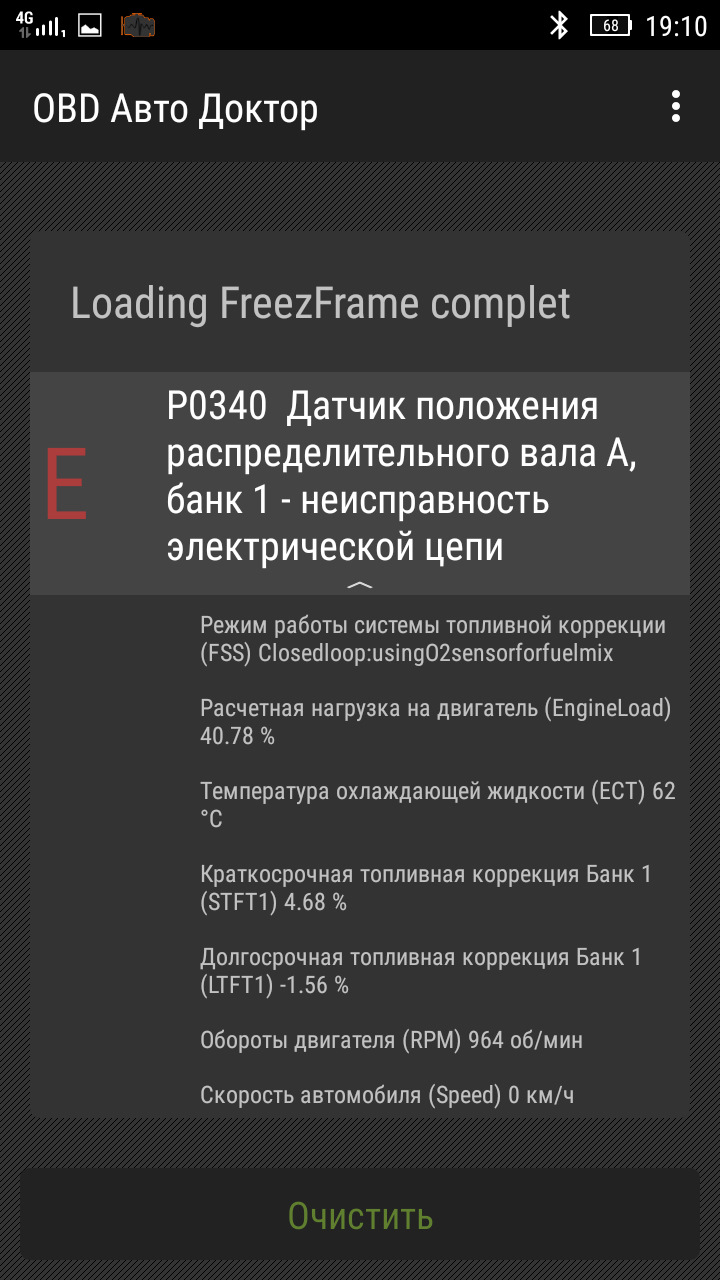

Ну что — как и у всех — ошибка датчика положения распределительного вала. Сбросил. Заглушил-запустил, поездил вперёд-назад. Ошибка не появилась. Посмотрел обороты двигателя — вроде всё норм.

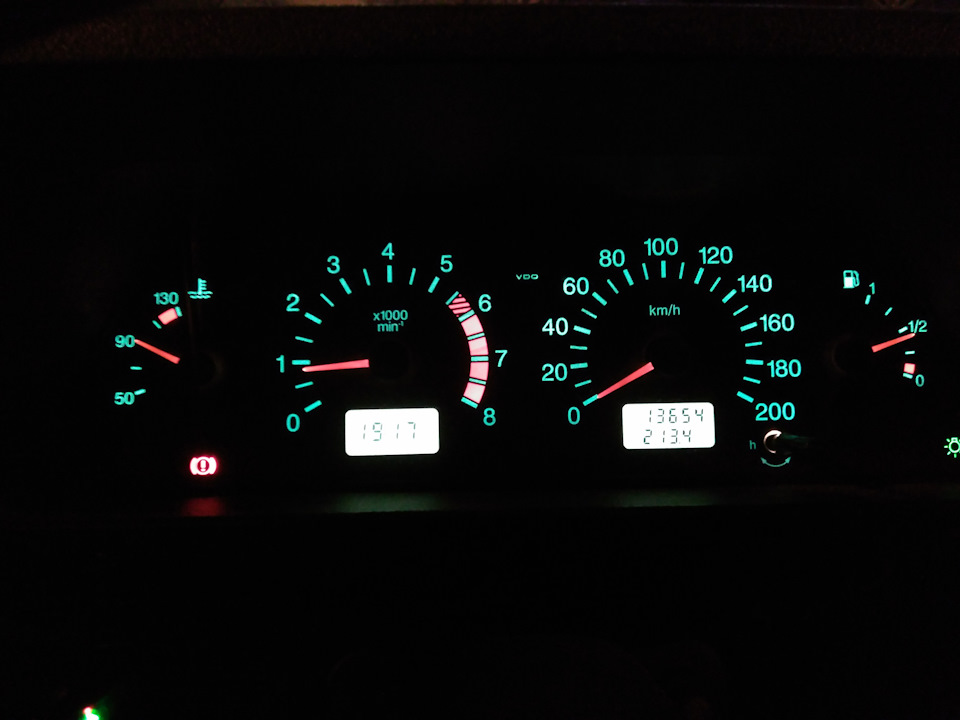

На приборке нет страшных пинктограмок — ясчастлив)))

Полный размер

Затем погуглив и пообщавшись с друзьями НИВАводами выяснил что это такое и где оно находится.

Полный размер

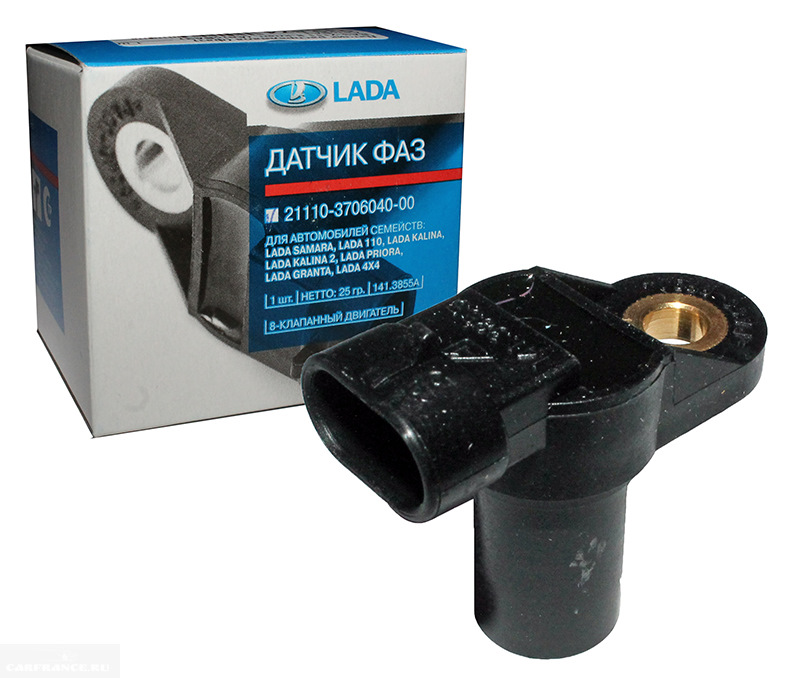

Потом на Д2 нашёл интересную запись — Замена датчика фаз или ДПРВ. Там всё прям похоже как и у меня.

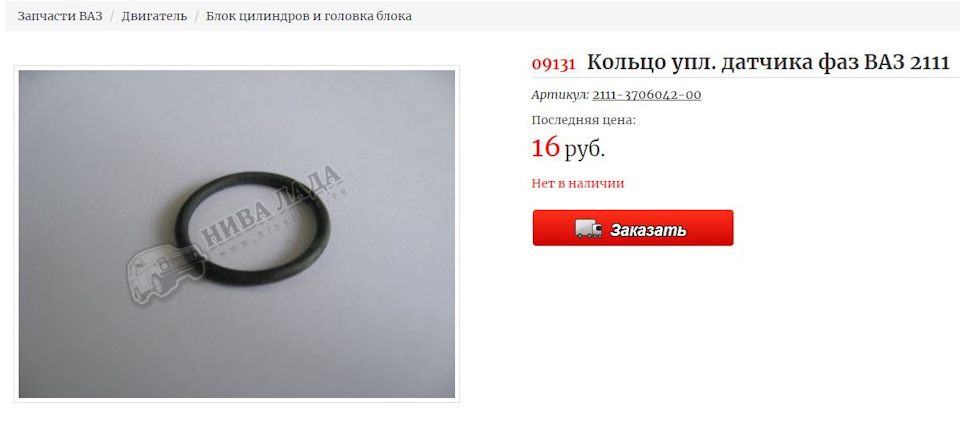

Потом поизучав тему чуток поглубже понял что с этим датчиком должна быть прокладка —

Полный размер

но вот незадача — я их нигде не смог найти… Мелочь, а нету
Вроде как люди говорят можно со старого датчика снять эту резинку и поставить на новый датчик, но проблема в том, что она очень хрупкая и может треснутьлопнутьпорваться…
ЕСЛИ КТО ЗНАЕТ ОТ ЧЕГО МОЖНО НАЙТИ ПОДОБНУЮ ПРОКЛАДКУ — НАПИШИТЕ, ПОЖАЛУЙСТА! =)

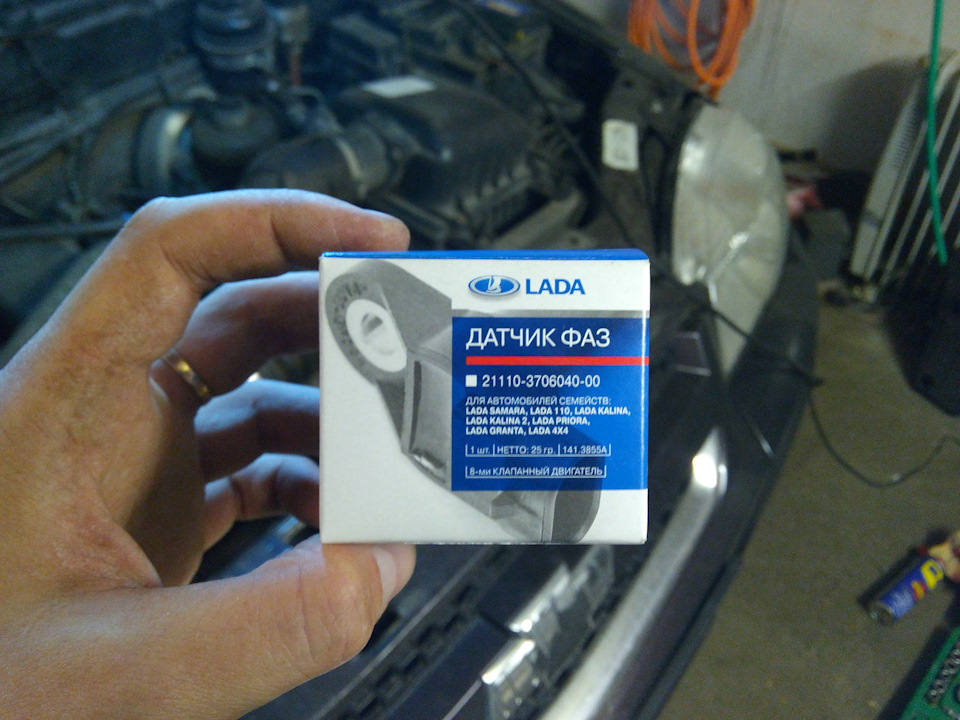

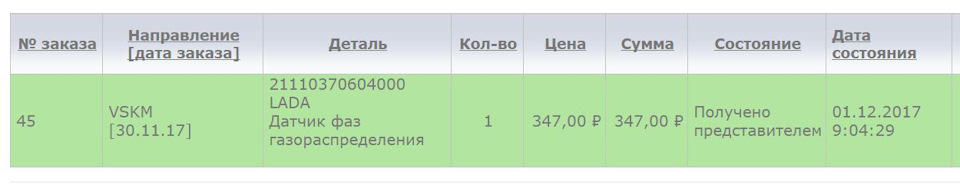

Вчера заказал датчик в АвтоДоке, сегодня жена должна забрать его.

Полный размер

Вчера ездил на Кайроне, так как нужен был багажник нормальный. Сегодня поехал на Ниве — вроде пока всё чётко. Но датчик буду возить с собой, может и прокладку найду новую всё же, а то если было раз — то по любому будет и два… При чём в самое не подходящее время же, как обычно! Осталось только посмотреть «в живую», руками пощупать так сказать, где он установлен и я буду готов к замене ежели чего)))

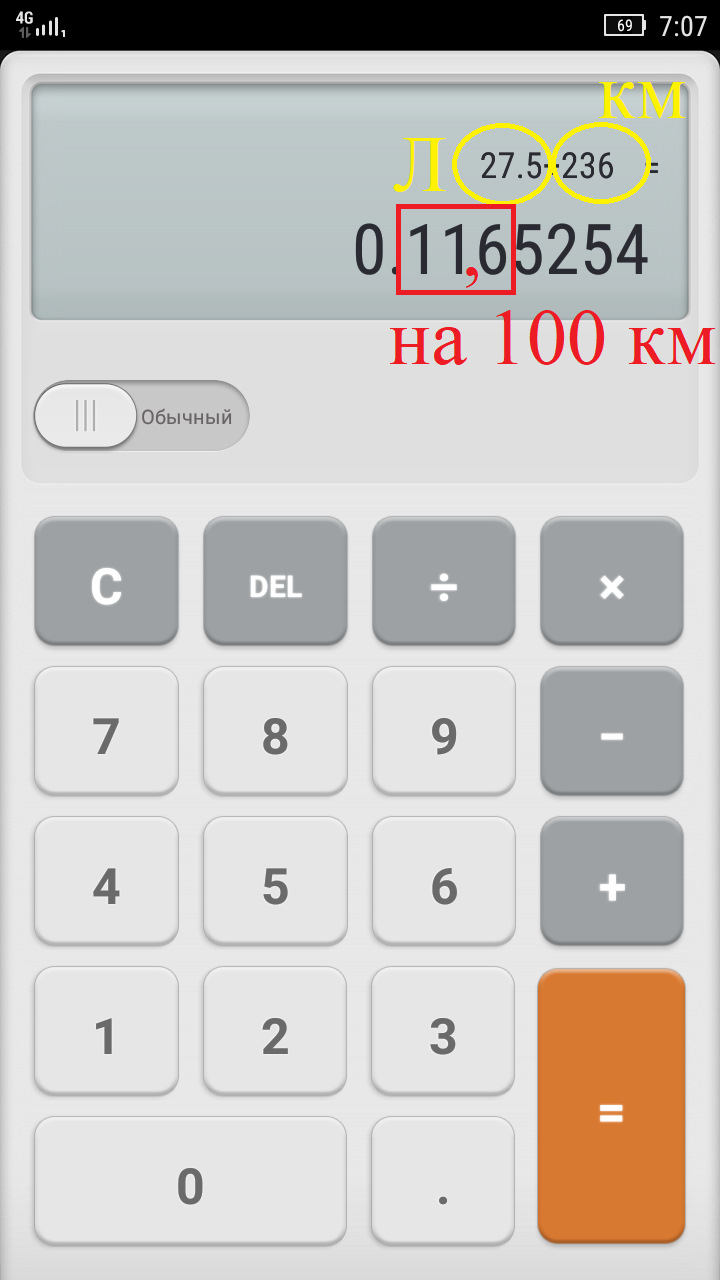

Кстати, сегодня заехал заправился. Снова до полного, Лукойл, 95 обычный. Расход не увеличился — 11,7 получился.

На этом всё! Всем позитива и хорошего настроения желаю! =)
